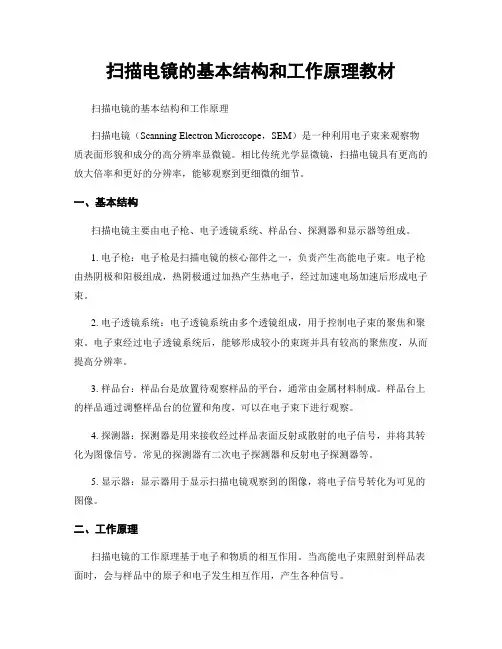

扫描电镜的基本结构和工作原理教材
扫描电镜的基本结构和工作原理教材扫描电镜的基本结构和工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束来观察物质表面形貌和成分的高分辨率显微镜。
相比传统光学显微镜，扫描电镜具有更高的放大倍率和更好的分辨率，能够观察到更细微的细节。
一、基本结构扫描电镜主要由电子枪、电子透镜系统、样品台、探测器和显示器等组成。
1. 电子枪：电子枪是扫描电镜的核心部件之一，负责产生高能电子束。
电子枪由热阴极和阳极组成，热阴极通过加热产生热电子，经过加速电场加速后形成电子束。
2. 电子透镜系统：电子透镜系统由多个透镜组成，用于控制电子束的聚焦和聚束。
电子束经过电子透镜系统后，能够形成较小的束斑并具有较高的聚焦度，从而提高分辨率。
3. 样品台：样品台是放置待观察样品的平台，通常由金属材料制成。
样品台上的样品通过调整样品台的位置和角度，可以在电子束下进行观察。
4. 探测器：探测器是用来接收经过样品表面反射或散射的电子信号，并将其转化为图像信号。
常见的探测器有二次电子探测器和反射电子探测器等。
5. 显示器：显示器用于显示扫描电镜观察到的图像，将电子信号转化为可见的图像。
二、工作原理扫描电镜的工作原理基于电子和物质的相互作用。
当高能电子束照射到样品表面时，会与样品中的原子和电子发生相互作用，产生各种信号。
1. 二次电子信号：当电子束照射到样品表面时，会激发样品表面的原子和电子，使其发射出较低能量的二次电子。
二次电子信号的强度与样品表面形貌和成分有关，通过探测器接收并放大二次电子信号，可以得到样品表面形貌的图像。
2. 反射电子信号：部分电子束会被样品表面反射回来，形成反射电子信号。
反射电子信号的强度与样品表面的原子排列和晶体结构有关，通过探测器接收反射电子信号，可以得到样品的晶体结构信息。
3. 辐射光谱：当电子束与样品表面相互作用时，还会产生X射线、荧光和透射电子等辐射。
通过分析这些辐射信号，可以获取样品的元素成分和化学状态等信息。
扫描电镜工作原理
扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，能够通过扫描样品表面并利用电子束与样品相互作用来观察和分析样品的表面形貌和成分。
它在材料科学、生物学、纳米技术等领域有着广泛的应用。
一、扫描电镜的基本构成扫描电镜主要由电子光学系统、样品台、探测系统和显像系统组成。
1. 电子光学系统：电子光学系统包括电子源、电子束调制系统和扫描线圈。
电子源通常采用热阴极或场发射阴极，产生高能电子。
电子束调制系统用于控制和调节电子束的形状和大小。
扫描线圈通过改变电子束在样品表面的位置，实现对样品进行扫描。
2. 样品台：样品台是承载样品的平台，通常具有XY移动功能，可以调整样品的位置。
样品台还可以加热、冷却或施加电场等特殊处理。
3. 探测系统：探测系统用于收集与样品相互作用后产生的信号。
常用的探测器有二次电子探测器和反射电子探测器。
二次电子探测器用于观察样品表面形貌，反射电子探测器用于分析样品的成分。
4. 显像系统：显像系统将探测到的信号转化为图像，并通过显示器进行显示。
显像系统还可以进行图像增强和处理，以获得更清晰的图像。
二、扫描电镜的工作原理扫描电镜的工作原理可以分为电子源产生电子束、电子束与样品相互作用、探测信号收集和图像显示四个步骤。
1. 电子源产生电子束：扫描电镜中的电子源通常采用热阴极或场发射阴极。
电子源产生的电子束经过电子束调制系统的调节，形成高能、聚焦的电子束。
2. 电子束与样品相互作用：电子束照射到样品表面后，与样品表面的原子和分子发生相互作用。
这种相互作用包括电子与样品表面原子的散射、电子与样品表面原子的激发和电子与样品表面原子的透射等。
3. 探测信号收集：样品与电子束相互作用后，会产生多种信号，如二次电子、反射电子、散射电子等。
这些信号被探测器收集，并转化为电信号。
4. 图像显示：探测到的信号经过放大、增强和处理后，通过显像系统转化为图像，并通过显示器进行显示。
扫描电镜的基本结构和工作原理讲解
扫描电镜的基本结构和工作原理讲解扫描电镜（Scanning Electron Microscope，SEM）是一种常用的高分辨率显微镜，用于观察和研究微观世界中的样品。
它通过利用电子束与样品的相互作用，获取样品表面的形貌和成分信息。
本文将详细介绍扫描电镜的基本结构和工作原理。
一、基本结构扫描电镜主要由以下几个部分组成：1. 电子枪（Electron Gun）：电子枪是扫描电镜的核心部件之一，它产生高能电子束。
电子束的形成是通过热发射或场发射的方式，通过加热或加电场使金属阴极发射电子。
2. 准直系统（Condenser System）：准直系统用于聚焦和准直电子束。
它由准直透镜和聚焦透镜组成，能够将电子束聚焦成细小的束斑并准直。
3. 样品台（Sample Stage）：样品台是放置待观察样品的平台。
它通常具有微动装置，可以在水平和垂直方向上移动样品，以便于观察不同区域。
4. 扫描线圈（Scan Coils）：扫描线圈用于控制电子束在样品表面的扫描。
通过调节扫描线圈的电流，可以控制电子束的位置和扫描速度。
5. 检测器（Detector）：检测器用于接收样品表面反射、散射或发射的信号。
常用的检测器包括二次电子检测器和反射电子检测器。
6. 显示器和计算机系统：显示器用于显示扫描电镜获取的图像，计算机系统用于图像的处理和分析。
二、工作原理扫描电镜的工作原理可以简单概括为以下几个步骤：1. 电子束的产生：电子束由电子枪产生，通过加热或加电场的方式使金属阴极发射电子。
电子枪通常采用热阴极或场发射阴极。
2. 电子束的准直和聚焦：电子束经过准直系统的聚焦透镜和准直透镜，被聚焦成细小的束斑并准直。
3. 电子束与样品的相互作用：准直后的电子束通过扫描线圈控制在样品表面的扫描。
当电子束与样品相互作用时，会发生多种相互作用，包括二次电子发射、反射电子、散射电子等。
4. 信号的检测：样品表面反射、散射或发射的信号被检测器接收。
扫描电镜工作原理
扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，利用电子束与样品相互作用来获取样品表面形貌和成分信息。
它在材料科学、生物科学、纳米科学等领域具有广泛的应用。
一、扫描电镜的基本原理扫描电镜主要由电子光学系统、扫描系统和检测系统三部分组成。
1. 电子光学系统电子光学系统是扫描电镜的核心部分，它由电子枪、准直系统和透镜系统组成。
电子枪产生高能电子束，准直系统用于将电子束聚焦成细束，透镜系统用于将聚焦的电子束聚焦到样品表面。
2. 扫描系统扫描系统由扫描线圈和样品台组成。
扫描线圈通过控制电子束的扫描轨迹，使其在样品表面上进行扫描。
样品台用于支撑和定位样品。
3. 检测系统检测系统用于探测样品表面反射、散射的电子信号，并将其转化为图像。
常用的检测器包括二次电子检测器和反射电子检测器。
二、扫描电镜的工作过程扫描电镜的工作过程可以分为样品制备、样品加载、参数设置、扫描和图像获取等步骤。
1. 样品制备样品制备是扫描电镜观察的前提，样品需要具备一定的导电性和稳定性。
常用的样品制备方法包括金属镀膜、碳膜覆盖、冷冻断裂、离子切割等。
2. 样品加载样品加载是将待观察的样品放置在样品台上，并通过样品夹具或者导电胶固定。
加载过程需要注意避免样品表面的污染和损伤。
3. 参数设置在进行观察之前，需要设置扫描电镜的工作参数，包括加速电压、放大倍数、扫描速度等。
这些参数的选择会影响到观察的分辨率和深度。
4. 扫描和图像获取设置好参数后，开始进行扫描和图像获取。
电子束在样品表面进行扫描，扫描线圈控制电子束的移动轨迹。
同时，检测器会探测样品表面反射、散射的电子信号，并将其转化为图像。
三、扫描电镜的应用领域扫描电镜在材料科学、生物科学、纳米科学等领域有着广泛的应用。
1. 材料科学扫描电镜可以用于材料表面形貌的观察和分析，例如金属的晶体结构、陶瓷的微观结构等。
同时，扫描电镜还可以用于材料成分的分析，通过能谱仪可以获取样品的元素组成信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扫描电镜的基本结构和工作原理
扫描电子显微镜利用细聚焦电子束在样品表面逐点扫描，与样品相互作用产行各种物理
信号，这些信号经检测器接收、放大并转换成调制信号，最后在荧光屏上显示反映样品表面各种特征的图像。
扫描电镜具有景深大、图像立体感强、放大倍数范围大、连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效分析工具。
扫描电镜所需的加速电压比透射电镜要低得多，一般约在1～30kV，实验时可根据被
分析样品的性质适当地选择，最常用的加速电压约在20kV左右。
扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整，放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。
扫描电镜的电子光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束，作为使样品产生各种物理信号的激发源。
扫描电镜最常使用的是二次电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。
扫描电镜的基本结构可分为电子光学系统、扫描系统、信号检测放大系统、图像显示
和记录系统、真空系统和电源及控制系统六大部分。
这一部分的实验内容可参照教材第十二章，并结合实验室现有的扫描电镜进行，在此不作详细介绍。
三、扫描电镜图像衬度观察
1．样品制备
扫描电镜的优点之一是样品制备简单，对于新鲜的金属断口样品不需要做任何处理，可
以直接进行观察。
但在有些情况下需对样品进行必要的处理。
1) 样品表面附着有灰尘和油污，可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。
2) 样品表面锈蚀或严重氧化，采用化学清洗或电解的方法处理。
清洗时可能会失去一些
表面形貌特征的细节，操作过程中应该注意。
3) 对于不导电的样品，观察前需在表面喷镀一层导电金属或碳，镀膜厚度控制在5-10nm
为宜。
2．表面形貌衬度观察
二次电子信号来自于样品表面层5～l0nm，信号的强度对样品微区表面相对于入射束的
取向非常敏感，随着样品表面相对于入射束的倾角增大，二次电子的产额增多。
因此，二次电子像适合于显示表面形貌衬度。
二次电子像的分辨率较高，一般约在3～6nm。
其分辨率的高低主要取决于束斑直径，而
实际上真正达到的分辨率与样品本身的性质、制备方法，以及电镜的操作条件如高匝、扫描速度、光强度、工作距离、样品的倾斜角等因素有关，在最理想的状态下，目前可达的最佳分辩率为lnm。
扫描电镜图像表面形貌衬度几乎可以用于显示任何样品表面的超微信息，其应用已渗透
到许多科学研究领域，在失效分析、刑事案件侦破、病理诊断等技术部门也得到广泛应用。
在材料科学研究领域，表面形貌衬度在断口分析等方面显示有突出的优越性。
下面就以断口分析等方面的研究为例说明表面形貌衬度的应用。
利用试样或构件断口的二次电子像所显示的表面形貌特征，可以获得有关裂纹的起源、
裂纹扩展的途径以及断裂方式等信息，根据断口的微观形貌特征可以分析裂纹萌生的原因、裂纹的扩展途径以及断裂机制。
图实5-1 是比较常见的金属断口形貌二次电子像。
较典型的
解理断口形貌如图实5-1a 所示，在解理断口上存在有许多台阶。
在解理裂纹扩展过程中，台阶相互汇合形成河流花样，这是解理断裂的重要特征。
准解理断口的形貌特征见图实5—
1b，准解理断口与解理断口有所不同，其断口中有许多弯曲的撕裂棱，河流花样由点状裂纹源向四周放射。
沿晶断口特征是晶粒表面形貌组成的冰糖状花样，见图实5—1c。
图5—1d 显示的是韧窝断口的形貌，在断口上分布着许多微坑，在一些微坑的底部可以观察到夹杂物或第二相粒子。
由图实7—1e 可以看出，疲劳裂纹扩展区断口存在一系列大致相互平行、略
有弯曲的条纹，称为疲劳条纹，这是疲劳断口在扩展区的主要形貌特征。
图实5—1 示出的具有不同形貌特征的断口，若按裂纹扩展途径分类，其中解理、准解理和韧窝型属于穿晶断裂，显然沿晶断口的裂纹扩展是沿晶粒表面进行的。
图实5—2是显示灰铸铁显微组织的二次电子像，基体为珠光体加少量铁素体，在基体上分布着较粗大的片状石墨。
与光学显微镜相比，利用扫描电镜表面形貌衬度显示材料的微观
组织，具有分辨率高和放大倍数大的优点，适合于观察光学显微镜无法分辨的显微组织。
为了提高表面形貌衬度，在腐蚀试样时，腐蚀程度要比光学显微镜使用的金相试样适当地深一些。
表面形貌衬度还可用于显示表面外延生长层(如氧化膜、镀膜、磷化膜等)的结晶形态。
这
类样品一般不需进行任何处理，可直接观察。
图实5-3 是低碳钢板表面磷化膜的二次电子像，
它清晰地显示了磷化膜的结晶形态。
3．原子序数衬度观察
原子序数衬度是利用对样品表层微区原子序数或化学成分变化敏感的物理信号，如背
散射电子、吸收电子等作为调制信号而形成的一种能反映微区化学成分差别的像衬度。
实验证明，在实验条件相同的情况下，背散射电子信号的强度随原子序数增大而增大。
在样品表层平均原子序数较大的区域，产生的背散射信号强度较高，背散射电子像中相应的区域显示较亮的衬度；而样品表层平均原子序数较小的区域则显示较暗的衬度。
由此可见，背散射电子像中不同区域衬度的差别，实际上反映了样品相应不同区域平均原子序数的差异，据此可定性分析样品微区的化学成分分布。
吸收电子像显示的原子序数衬度与背散射电子像相反，平均原子序数较大的区域图像衬度较暗，平均原子序数较小的区域显示较亮的图像衬度。
原子序数衬度适合于研究钢与合金的共晶组织，以及各种界面附近的元素扩散。
图实5—4是A1-Li 合金铸态共晶组织的背散射电子像。
由图可见，基体a-A1
固溶体由于其平均原子序数较大，产生背散射电子信号强度较高，显示较亮的图像衬度。
在基体中平行分布的针状相为铝锂化合物，因其平均原子序数小于基体而显示较暗的衬度。
在此顺便指出，由于背散射电子是被样品原子反射回来的入射电子，其能量较高，离开
样品表面后沿直线轨迹运动，因此信号探测器只能检测到直接射向探头的背散射电子，有效收集立体角小，信号强度较低。
尤其是样品中背向探测器的那些区域产生的背散射电子，因无法到达探测器而不能被接收。
所以利用闪烁体计数器接收背散射电子信号时，只适合于表
面平整的样品，实验前样品表面必须抛光而不需腐蚀。
