防雷办事流程

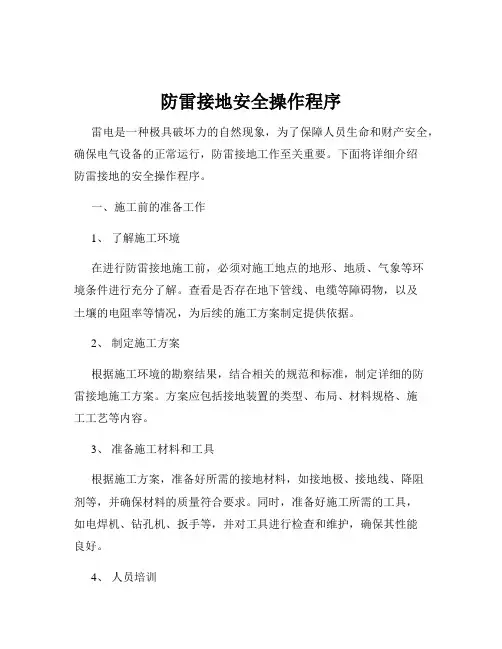

防雷接地安全操作程序
防雷接地安全操作程序雷电是一种极具破坏力的自然现象，为了保障人员生命和财产安全，确保电气设备的正常运行，防雷接地工作至关重要。
下面将详细介绍防雷接地的安全操作程序。
一、施工前的准备工作1、了解施工环境在进行防雷接地施工前，必须对施工地点的地形、地质、气象等环境条件进行充分了解。
查看是否存在地下管线、电缆等障碍物，以及土壤的电阻率等情况，为后续的施工方案制定提供依据。
2、制定施工方案根据施工环境的勘察结果，结合相关的规范和标准，制定详细的防雷接地施工方案。
方案应包括接地装置的类型、布局、材料规格、施工工艺等内容。
3、准备施工材料和工具根据施工方案，准备好所需的接地材料，如接地极、接地线、降阻剂等，并确保材料的质量符合要求。
同时，准备好施工所需的工具，如电焊机、钻孔机、扳手等，并对工具进行检查和维护，确保其性能良好。
4、人员培训对参与施工的人员进行培训，使其熟悉施工方案、掌握施工工艺和安全注意事项。
施工人员必须具备相关的资质和经验。
二、接地装置的安装1、接地极的安装（1）选择合适的接地极类型，常见的有角钢、钢管、铜板等。
（2）根据施工方案确定接地极的位置和数量，通常接地极应埋设在地下 05 米至 08 米的深度。
（3）使用钻孔机或人工挖掘等方式，在预定位置挖出接地极安装孔。
（4）将接地极垂直插入安装孔中，并确保其与土壤接触良好。
如果土壤电阻率较高，可以在接地极周围填充降阻剂，以降低接地电阻。
2、接地线的敷设（1）选择合适规格的接地线，通常采用铜线或镀锌扁钢。
（2）将接地线沿着预定的路线敷设，并确保其与接地极和被保护设备可靠连接。
（3）在接地线的连接处，应采用焊接或螺栓连接的方式，并做好防腐处理。
3、接地网的形成（1）将多个接地极通过接地线连接起来，形成接地网。
（2）接地网的布局应根据施工方案进行，确保接地电阻满足要求。
三、施工过程中的安全注意事项1、电气安全（1）施工过程中，必须切断与被保护设备相关的电源，以防止触电事故的发生。
屋面防雷工程施工
屋面防雷工程施工随着现代建筑的不断发展，高层建筑越来越多，屋面防雷工程的重要性也越来越被人们所重视。
屋面防雷工程施工是保障建筑物的安全，防止雷电灾害的重要措施。
本文将从屋面防雷工程施工的原理、施工流程、施工要求等方面进行详细介绍。
一、屋面防雷工程施工原理屋面防雷工程施工的主要原理是通过安装防雷装置，将建筑物屋面与大地形成良好的电气连接，以便将雷电击中的电流迅速导入大地，从而达到保护建筑物内部电气设备及人员安全的目的。
二、屋面防雷工程施工流程1. 设计审核：在施工前，首先要对防雷设计进行审核，确保设计符合国家相关规定和标准，并根据建筑物的结构和用途，确定防雷装置的类型、规格和安装位置。
2. 材料准备：根据设计要求，准备相应的防雷材料，如避雷针、避雷带、接地体等。
3. 施工准备：在施工前，应清除屋面障碍物，确保施工安全顺利进行。
同时，对施工人员进行安全教育，提高他们的安全意识。
4. 安装避雷针：根据设计要求，在屋面安装避雷针。
避雷针应固定牢固，并与屋面结构形成良好的电气连接。
5. 敷设避雷带：在屋面敷设避雷带，避雷带应沿屋面周边设置，并与避雷针连接。
避雷带之间应保持一定的距离，以确保屋面均匀受雷。
6. 接地施工：将避雷针和避雷带与接地体连接，形成完整的接地系统。
接地体应埋设牢固，并与大地形成良好的电气连接。
7. 检查验收：施工完成后，对防雷工程进行检查验收。
检查内容包括：防雷装置是否安装牢固、电气连接是否良好、接地电阻是否符合规定等。
三、屋面防雷工程施工要求1. 施工人员应具备相应的专业知识和技能，熟悉国家相关法律法规和标准。
2. 施工过程中，应严格遵守施工工艺和操作规程，确保施工质量。
3. 防雷材料应符合国家相关标准，具有合格证书和检测报告。
4. 接地体埋设深度应符合设计要求，以确保接地效果。
5. 防雷工程施工过程中，应确保建筑物内部电气设备及人员安全。
6. 施工完成后，应对防雷工程进行验收，确保达到设计要求。
建筑防雷工程施工
建筑防雷工程施工是保障建筑安全的重要环节，对于预防雷电灾害具有重要作用。
本文将详细介绍建筑防雷工程施工的流程、注意事项以及验收标准，以供参考。
一、建筑防雷工程施工流程1. 设计阶段：根据建筑物的用途、规模、地理位置等因素，设计合理的防雷方案。
防雷方案应包括接闪器、引下线、接地体等设备的选型、布局和安装要求。
2. 材料准备：根据设计方案，准备相应的防雷设备材料，如接闪器、引下线、接地体等。
3. 施工前准备：对施工人员进行安全教育，明确施工要求和安全注意事项。
对施工场地进行清理，确保施工顺利进行。
4. 安装接闪器：接闪器是防雷工程的关键设备，应按照设计要求安装在建筑物的屋顶、屋檐、女儿墙等部位。
接闪器应与建筑物表面的金属物体连接，形成良好的接地系统。
5. 敷设引下线：引下线的作用是将雷电引入地下，降低建筑物表面的电位。
引下线应采用镀锌钢管或镀锌扁铁，沿建筑物外墙敷设，并与接闪器连接。
6. 安装接地体：接地体是将雷电引入地下的最终环节，应选择合适的地点安装。
接地体可分为独立接地体和共同接地体，独立接地体应深入地下，共同接地体可与其他设备的接地体连接。
7. 连接检查：施工完成后，对防雷系统的各部件进行连接检查，确保连接可靠、接触良好。
8. 接地电阻测试：对防雷系统的接地电阻进行测试，确保接地电阻符合设计要求。
9. 验收：施工单位应向业主提供详细的施工记录和验收报告，业主应对防雷工程进行验收。
二、建筑防雷工程施工注意事项1. 遵循设计图纸：施工过程中应严格遵循设计图纸和施工规范，确保施工质量。
2. 材料质量：防雷工程所使用的材料应符合国家相关标准，具有合格证书和检测报告。
3. 施工安全：施工过程中应注意施工安全，防止高处坠落、触电等事故的发生。
4. 接地电阻测试：接地电阻测试应由专业人员进行，确保测试结果的准确性。
5. 验收合格：防雷工程验收合格后，方可投入使用。
三、建筑防雷工程施工验收标准1. 接闪器、引下线、接地体等设备的安装位置、规格、数量应符合设计要求。
做防雷接地施工流程
做防雷接地施工流程防雷接地施工可是个很重要的事儿呢，咱得好好唠唠这施工流程。
一、施工前的准备。
除了材料，工具也得备齐喽。
电焊机得检查检查能不能正常工作，毕竟焊接是很关键的步骤。
还有锤子、扳手这些小工具，就像我们的小助手，干活的时候可离不开它们。
施工场地也得勘察清楚，看看哪里适合安装接地极，有没有什么障碍物之类的。
要是在建筑周围施工，还得看看有没有地下管线，可别一不小心就给人家挖坏喽，那可就麻烦大了。
二、接地极的安装。
接地极的安装位置很有讲究。
一般来说，要选择土壤电阻率比较低的地方。
如果土壤比较干燥，可能还得想办法改善一下土壤条件，比如加点降阻剂之类的东西。
把接地极往土里插的时候啊，要垂直插进去，可不能歪歪扭扭的。
要是插歪了，就像人走路一瘸一拐的，接地效果肯定不好。
而且接地极之间的间距也要按照规定来，不能太近也不能太远。
太近了它们会互相影响，太远了又不能很好地形成接地网。
三、接地母线的安装。
接地母线要和接地极连接得稳稳当当的。
连接的方式有很多种，如果是焊接的话，那可得找个手艺好的师傅。
焊接得饱满、牢固，就像给它们之间打了个结实的结。
要是采用螺栓连接，螺栓得拧紧喽，别让它们松松垮垮的。
接地母线在铺设的过程中，要尽量避免有直角弯。
就像人走路，走直线肯定比拐来拐去顺畅多了。
而且要保持一定的离地高度，防止被水淹或者被破坏。
四、接地系统的测试。
接地系统安装好之后，可不能就这么算了，得好好测试一下才行。
这就像考试一样，得看看这个防雷接地系统到底合格不合格。
测试的时候呢，要用专业的接地电阻测试仪。
把测试仪的探头按照规定连接好，然后就可以开始测试了。
如果测试出来的接地电阻值不符合要求，那就得找原因了。
是接地极没插好呢，还是接地母线连接有问题呢？找到问题就得赶紧解决，可不能马虎。
防雷接地施工虽然看起来有点复杂，但只要我们按照流程一步一步来，细心又认真，就能做好这个保护建筑和设备的小卫士啦。
这就像我们照顾小宠物一样，得用心对待每个环节，这样才能让它健健康康地发挥作用呢。
防雷接地工程的施工流程与验收
防雷接地工程的施工流程与验收一、防雷接地工程的施工流程防雷接地工程是建筑工程中必不可少的一项重要工作，它的主要目的是保护建筑物及其周边设备免受雷击的危害。
在进行防雷接地工程的施工过程中，需要遵循一定的流程，确保施工质量和安全性。
1. 前期准备阶段在开始防雷接地工程的施工之前，首先需要进行前期准备工作。
这包括对建筑物进行雷击风险评估，确定合理的接地方案，并编制详细的施工方案。
同时，还需要采购所需的材料和设备，为施工做好准备。
2. 地质勘测和试验地质勘测是防雷接地工程中非常重要的一部分，它可以帮助确定地下土层的电阻率和电导率等参数，为接地体的选取和设计提供基础数据。
此外，还需进行试验，如钻孔、取样和实验室分析，以确保选择合适的材料和施工方式。
3. 接地体施工接地体是防雷接地工程的核心部分，它负责将雷电的电流引入地下，保护建筑物及其周边设备。
接地体的施工一般分为以下几个步骤：确定接地体的形状和尺寸，开挖接地体埋深的坑洞，打入接地体材料，然后将接地体与建筑物连接起来。
在施工过程中，需要保持接地体的电气连接良好，并进行必要的检测和防护措施。
4. 配套设备安装除了接地体以外，防雷接地工程还需要安装一些配套设备，如避雷针、避雷网等。
这些设备的安装位置和数量需要根据建筑物的特点和实际需求进行确定。
安装过程中要注意设备的连接和固定，确保其稳固可靠。
5. 系统调试和测试在防雷接地工程施工完成后，还需要进行系统的调试和测试。
这包括检查接地体的电阻值、测试设备的接地效果以及对系统进行整体性能测试。
通过这些测试，可以确保防雷接地工程的施工质量符合要求，达到预期的效果。
二、防雷接地工程的验收标准防雷接地工程的验收是确保施工质量的关键环节，它能够验证工程是否符合规范和设计要求。
下面是防雷接地工程的常见验收标准：1. 接地电阻要求接地电阻是评价防雷接地工程质量的重要指标之一，其要求主要基于国家相关标准，如《建筑物防雷设计规范》等。
防雷接地施工流程与方法,防雷接地施工注意事项
防雷接地施工流程与方法，防雷接地施工注意事项有关防雷接地的施工流程，防雷接地的施工方法，防雷技术措施，防雷接地电阻测试等学问，包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。
防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级，屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设，254热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳254热镀锌扁钢构成不等避雷网格。
避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。
目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋1001008钢板，用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式重要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。
三、防雷技术措施材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。
四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）1）接地装置a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。
防雷工程施工工艺流程(一)2024
防雷工程施工工艺流程（一）引言概述:防雷工程是指通过科学合理的工艺流程，采取适当的防雷设备和措施，保护建筑物及其设备免受雷击损害的一项工程。
本文将针对防雷工程施工工艺流程进行详细阐述，涵盖了施工前的准备工作、施工现场的布置、防雷设备的安装等重要步骤，以及相关注意事项。
正文：一、施工前的准备工作1. 研究雷电活动状况，了解工程所在地的雷电频率和等级。
2. 清理施工现场周围的树木、电线杆等可能成为雷击的高点。
3. 检查施工地基和建筑物的建筑结构，确保其坚固可靠。
4. 办理防雷工程施工的相关手续和许可证，遵守国家规定的施工规范。
二、施工现场的布置1. 根据建筑物的形状和高度确定防雷设备的数量和类型。
2. 在建筑物的顶部或架空设备上安装主要的防雷装置。
3. 在建筑物的外墙、屋顶等位置布置接地装置，确保良好的接地效果。
4. 为防雷设备的布置留出合适的空间，并确保相关设备之间的连接顺畅。
5. 根据施工现场的布局，在合适的位置设置引流装置，以引导雷电流入地。
三、防雷设备的安装1. 安装避雷针，确保其高度和位置符合设计要求。
2. 安装针刺接地装置，使其与避雷针保持良好的连接。
3. 根据建筑物的情况，安装防雷带或金属网，以提供更好的防护效果。
4. 安装接地引下线，将其连接到接地装置，确保杆塔和楼体的有效接地。
5. 测试和检查所有防雷设备的安装情况，确保传导性能良好。
四、施工现场的安全措施1. 在施工现场设立明显的警示标志，提醒工人注意雷电安全。
2. 确保工人使用防静电工具和穿戴防静电服装，以减少静电的积聚。
3. 配备避雷器材和抢救设备，并对工人进行相关培训，提高应急处理能力。
4. 定期检查施工现场的安全状况，及时修复或更换损坏的防雷设备。
5. 配备雷电监测装置，及时掌握雷电活动的情况，确保施工现场的安全。
五、注意事项1. 严格按照施工规范和设计要求进行施工，确保工艺流程的合理性。
2. 防雷工程施工应避免在恶劣天气条件下进行，以免造成安全风险。
防雷工程工艺流程
防雷工程工艺流程防雷工程工艺流程是指根据建筑或设施的特点，采取一系列防雷措施以保护建筑物和设施不受雷击伤害的工程流程。
下面是一个标准的防雷工程工艺流程，共包括六个步骤。
第一步：设计阶段在设计阶段，需要进行对建筑物或设施的外部环境进行调查和分析，包括雷电活动频率、电磁环境和建筑物或设施的地理位置等。
根据调查和分析结果，设计防雷系统的参数和材料。
第二步：材料采购根据设计阶段确定的防雷系统参数和材料，进行材料采购。
一般包括避雷针、避雷带、避雷网、接地体等。
第三步：施工前准备施工前准备主要包括工地清理、安全措施和施工方案的制定。
工地清理是为了保证施工的顺利进行，清除施工现场上的障碍物。
安全措施主要包括设置警示标识、办理施工许可证等。
施工方案的制定主要包括防雷系统的安装位置、材料的使用和施工流程等。
第四步：施工施工主要包括避雷针、避雷带、避雷网、接地体等的安装和连接。
其中，避雷针和避雷带主要用于引导雷电到达地面，避雷网主要用于分散雷电的能量，接地体主要用于将防雷系统的电荷导入地下。
施工过程中需要严格按照防雷系统的安装位置和材料使用进行操作，确保施工质量。
第五步：验收施工完成后，需要进行工程验收。
验收主要包括防雷系统的功能测试和工程质量检查。
功能测试主要包括防雷系统的导电性和接地性能测试，工程质量检查主要包括工程施工质量和安全措施的检查。
只有通过验收后，才能正式使用防雷系统。
第六步：维护和保养防雷系统的维护和保养是确保防雷系统持续有效的重要措施。
维护包括定期检查防雷系统是否完好无损，保养主要是清洗和除锈等。
通过定期的维护和保养，可以及时发现并修复防雷系统的问题，保证其持续有效。
总结：防雷工程工艺流程是一个综合性的工程流程，需要进行前期的调查分析、设计阶段的参数确定和材料采购、施工前的准备工作、施工的安装和连接、验收和维护保养等一系列步骤。
只有按照标准的流程进行操作，才能确保防雷系统的有效性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术评价报审资料
1.建设工程规划许可证（复印件1份）或建设单位提供的项目规模证明材料（1份）；（业主提供）
2.总规划平面图或建筑总平面图等平面布局类图纸（1份）；（业主提供）
3.建筑设计说明（1份）；（业主提供）
4.电气说明（3份）；（业主提供）
5.防雷说明（3份）；（业主提供）
6.防雷装置设计相关图纸（基础防雷图、天面防雷图、均压环设计图（若有）、防雷大样图等）（3份图纸和1份电子文档）；（业主提供）
7.立面图；（业主提供）
8.配电系统图或电涌保护器（SPD）设计图（3份）；（业主提供）
9.其它涉及防雷设计要求的图纸资料，如化工企业还应提供工艺流程图和管线布置平面图；（业主提供）
10.防雷装置技术评价及检测委托书，防雷装置设计技术评价信息表；（需业主盖
公章）
11.情况说明。
（需业主盖公章）
注：以上资料为复印件的需加盖建设单位公章；
设计核准报审资料
1.建设工程规划许可证（复印件1份）或建设单位提供的项目规模证明材料（1份）；（业主提供）
2.总规划平面图或建筑总平面图等平面布局类图纸（共2份，其中1份需有规划局业务章）；（业主提供）
3.建筑设计说明（1份）；（业主提供）
4.电气说明（1份）；（业主提供）
5.防雷说明（1份）；（业主提供）
6.防雷装置设计相关图纸（基础防雷图、天面防雷图、均压环设计图（若有）、防雷大样图等）（1份图纸）；（业主提供）
7.立面图；（业主提供）
7.配电系统图、电涌保护器（SPD）设计图（1份）；（业主提供）
8.其它涉及防雷设计要求的图纸资料，如化工企业还应提供工艺流程图和管线布置平面图；（业主提供）
9.防雷装置技术评价报告；（需业主加盖公章）
10.防雷设计审核申请书、授权委托书（需附上被委托人身份证复印件）；（需业
主加盖公章）
11.设计单位的资质和电气工程师证（2个人，名字要和图纸上的一致）。
（业主
提供）
注：以上资料为复印件的需加盖建设单位公章。
竣工检测申请资料
1.防雷装置竣工图（基础防雷平面图、天面防雷平面图、标准层（均压环）防雷平面图）（1份，盖竣工章）；（业主提供）
2.建筑物总配电箱处SPD相关图纸（电气或配电系统图）1份，盖竣工图章；（业
主提供）
3.SPD产品准用证、防雷产品检测报告及产品说明书；（施工单位提供）
4.新建、改建、扩建建（构）筑物防雷装置竣工检测信息表、情况说明；（需业主盖公章）
5.防雷装置设计核准意见书（复印件）；（需业主盖公章）
注：以上资料均提供一份，若为复印件的需加盖建设单位公章。
竣工验收申请资料
1.防雷装置竣工图（基础防雷平面图、天面防雷平面图、标准层（均压环）防雷平面图“若有”）（1份，盖竣工章）；（业主提供）
2.建筑物总配电箱处SPD相关图纸（电气或配电系统图）1份，盖竣工图章；（业主提供）
3.防雷产品（SPD）准用证、防雷产品检测报告、防雷产品说明书、防雷产品出厂合格证（原件）、防雷产品安装记录（需盖建设单位公章）；（需施工单位提供）
4.新建建筑物防雷装置检测报告、防雷装置设计核准意见书（复印件）；（需业主盖公章）
5.施工单位和人员资质、资格证书；（施工单位提供，人员资格证书需2人，并加盖建设单位公章）
6.防雷装置竣工验收申请书、竣工验收委托书及被委托人身份证复印件。
（需业主盖公章）
7.隐蔽工程资料、施工合同；（需施工单位提供）
注：以上资料均提供一份，若为复印件的需加盖建设单位公章。
