LM386功放电路图

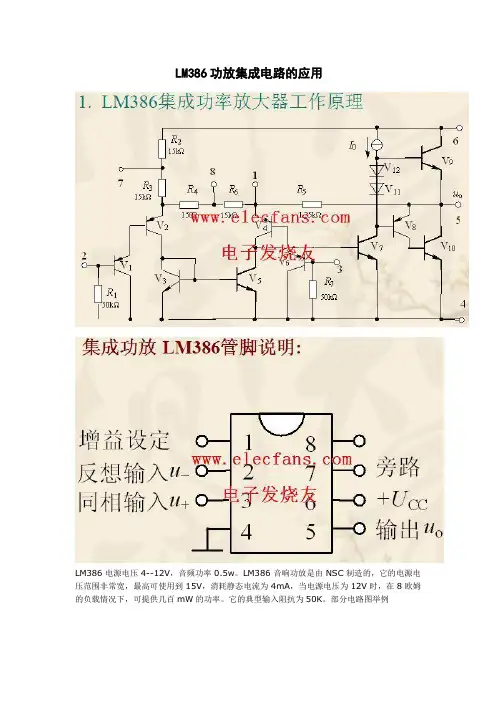

LM386功放集成电路的应用
LM386功放集成电路的应用
LM386电源电压4--12V，音频功率0.5w。
LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。
它的典型输入阻抗为50K。
部分电路图举例
内部线路
本放大器的总电压增益为X200，是通过脚1、8之间有效地短路内部阻抗实现的
放大器
调幅收音机
音频感应器
助听器
振荡器
LM386典型应用电路
其内部电路如图：
相关资料：
LM386应用电路大全简易调频对讲机（用LM386）
用LM１８７５制作的功放 TDA2030功放典型电路由LM317组成的功放电路
常用（LM）系列音频功放块参数外围元件最少的2×15W功放电路
用LM1875X2和NE5532X2制作的HIFI功放电路音调控制电路
LM1875典型应用电路傻瓜系列功放内部电路图一款性能极佳的JFET-MOSFET耳机功放。
NE5532LM3886力度十足的低音炮音响电路图
NE5532LM3886力度十足的低音炮音响电路图
力度十足的低音炮
在音乐的重放中，完美的低音再现，不仅能增强音乐感，更能增加临场感与真实感。
本文介绍一款体积不大但劲量十足的有源低音炮，它十分适合应用在多媒体电脑的音响系统中，或在家居面积较小的环境下欣赏音乐之用，使你轻松地浸泡在音乐里、溶入游戏中，体味那真实的感觉。
低音炮的电路部分见图1。
有源低音放大器的电路原理大同小异，基本是由低通滤波器和功率放大器构成，本电路也不例外，由大家均已熟知的NE5532组成120Hz 低通滤波器，对输入的120Hz以上的信号滤除，再送入大名鼎鼎的LM3886功放集成电路进行功率放大，将浓郁强劲的重低音信号送到扬声器中。
大功率集成电路LM3886的音色非常好，个头虽然不大，但其效果比一般分立式晶体管放大器有过之而无不及。
低音炮的音箱结构见图2，本低音炮使用一只上海银笛的734X 8英寸PP盆低音扬声器。
由于LM3886推动8英寸箱体的量感很足，所以本箱体采用倒相式结构，以尽可能的延伸低频下限，这样才能真正再现弹性与浑厚的重低音。
应该说设计合理的迷宫式音箱的低频再现要比其它形式的音箱好一些，但业余条件下制作有较大的难度，本文未采用。
箱体制作完成后在内部先浇灌大约05～1厘米厚的沥青，再粘上1厘米厚的腈纶棉，即可安装电路使用了。
本音箱配备在原多媒体音响中，组成21式或组合在原主音箱仅使用65英寸以内扬声器的家用音响中，效果改善相当明显。

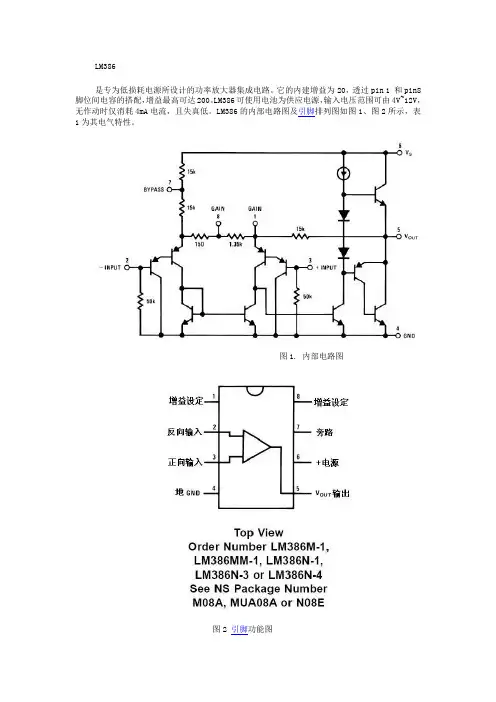

功率放大电路LM386
LM386是专为低损耗电源所设计的功率放大器集成电路。
它的内建增益为20，透过pin 1 和pin8脚位间电容的搭配，增益最高可达200。
LM386可使用电池为供应电源，输入电压范围可由4V~12V，无作动时仅消耗4mA电流，且失真低。
LM386的内部电路图及引脚排列图如图1、图2所示，表1为其电气特性。
图1. 内部电路图图2 引脚功能图极限参数：电源电压（LM386N-1，-3，LM386M-1）15V电源电压（LM386N-4）22V封装耗散（LM386N）1.25W（LM386M）0.73W（LM386MM-1）0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP）气相（60秒）215℃红外（15秒）220℃热电阻qJC （DIP）37℃/WqJA （DIP）107℃/WqJC （SO封装）35℃/WqJA （SO封装）172℃/WqJA （MSOP封装）210℃/WqJC （MSOP封装）56℃/W表1. LM386电气特性图3的应用电路为增益20的情形，于pin 1及pin 8间加一个10μF的电容即可使增益变成200，如图4所示。
图中10kΩ的可变电阻是用来调整扬声器音量大小，若直接将Vin输入即为最音量最大的状态。
图3 功放电路工作原理图4 放大倍数200图5 调幅收音机功率放大器图6 LM386N-1 LM386N-3 LM386N-4 封装图片图7 LM386MM-1 封装图片。

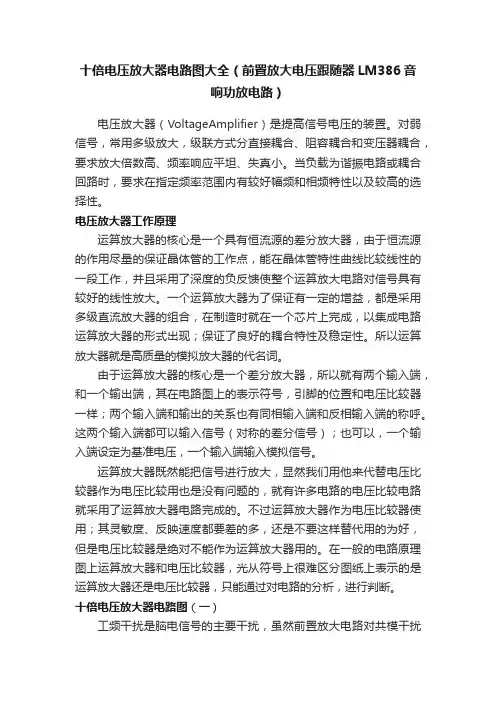

十倍电压放大器电路图大全（前置放大电压跟随器LM386音响功放电路）
十倍电压放大器电路图大全（前置放大电压跟随器LM386音响功放电路）电压放大器（VoltageAmplifier）是提高信号电压的装置。
对弱信号，常用多级放大，级联方式分直接耦合、阻容耦合和变压器耦合，要求放大倍数高、频率响应平坦、失真小。
当负载为谐振电路或耦合回路时，要求在指定频率范围内有较好幅频和相频特性以及较高的选择性。
电压放大器工作原理运算放大器的核心是一个具有恒流源的差分放大器，由于恒流源的作用尽量的保证晶体管的工作点，能在晶体管特性曲线比较线性的一段工作，并且采用了深度的负反馈使整个运算放大电路对信号具有较好的线性放大。
一个运算放大器为了保证有一定的增益，都是采用多级直流放大器的组合，在制造时就在一个芯片上完成，以集成电路运算放大器的形式出现；保证了良好的耦合特性及稳定性。
所以运算放大器就是高质量的模拟放大器的代名词。
由于运算放大器的核心是一个差分放大器，所以就有两个输入端，和一个输出端，其在电路图上的表示符号，引脚的位置和电压比较器一样；两个输入端和输出的关系也有同相输入端和反相输入端的称呼。
这两个输入端都可以输入信号（对称的差分信号）；也可以，一个输入端设定为基准电压，一个输入端输入模拟信号。
运算放大器既然能把信号进行放大，显然我们用他来代替电压比较器作为电压比较用也是没有问题的，就有许多电路的电压比较电路就采用了运算放大器电路完成的。
不过运算放大器作为电压比较器使用；其灵敏度、反映速度都要差的多，还是不要这样替代用的为好，但是电压比较器是绝对不能作为运算放大器用的。
在一般的电路原理图上运算放大器和电压比较器，光从符号上很难区分图纸上表示的是运算放大器还是电压比较器，只能通过对电路的分析，进行判断。
十倍电压放大器电路图（一）工频干扰是脑电信号的主要干扰，虽然前置放大电路对共模干扰具有较强的抑制作用，但部分工频干扰是以差模信号方式进入电路的，且频率处于脑电信号的频带之内，加上电极和输入回路不稳定等因素，前级电路输出的脑电信号仍存在较强的工频干扰，所以必须专门滤除。
LM386内部电路图和外部接线图分享
２、驱动级
由VT7管组成共射放大电路，该管集电极带有恒流源负载。
３、输出级
由VT8~VT10管组成准互补功放电路，其中VT8、VT9复合成等效PNP
型管，VD1、VD2是输出级的小偏置电路。
图二
图二为LM386外部接线图。
它有2、3两个输入端，其中反相输入端2接地，ui由3端输入。1与8
端为增益设定端。当1、8端断开时，设ui由3端输入，则该电路闭环电压
增益
当1、8端之间外接10μF电容器时，Auf≈201。
当1、8端之间接入0.68kΩ电阻与10μF电容的串联电路时，则Auf≈
51。请同学们结合第5章所学知识，弄清楚以上三种增益设定值是如何得来
的。同时思考图8-11b中以下三组元器件的作用：（1）C2；（2）C3；
LM386内部电路图和外部接线图分享
LM386是一款通用型音频功放集成电路，它具有以下特点：
频响宽（可达数百千赫）
功耗低（常温下为660mW）
电源电压范围宽（4~16V）
外接元件少
使用时不需加散热片
图一
图一是LM386内部电路图。它由三级所组成：
１、输入级
由VT2、VT3级成差放电路，双入单出，VT1、VT4管为其偏置电路，
（3）R2和C4。
D1_LM386使用手册
特性曲线：
图 3、静态电流与电源电压关系 图 4、电源纹波抑制比与频率关系
时，增益上升到 200（46dB）。如果外接一只电阻和电容串联，
增益将在 20 至 200 之间可任意调节。增益的控制也可通过 1
脚和地之间交流耦合一只电阻（FET）来实现。
在一些特殊的应用中，也可平行于内部负反馈电阻外接
阻容元件来进行增益和频响调整。例如，可以通过提升负反
馈频响网络以补偿扬声器低频段灵敏度低的缺点，它可以通
LM386 使用手册
综述：
LM386 是专为低损耗电源所设计的功率放大器集成电路。它 的内建增益为 20，透过 pin 1 和 pin8 脚位间电容的搭配， 增益最高可达 200。LM386 可使用电池为供应电源，输入电 压范围可由 4V~12V，无作动时仅消耗 4mA 电流，且失真低。 LM386 的内部电路图及引脚排列图如图 1、图 2 所示，表 1 为其电气特性。
4 8 mA
Output Power (POUT) 输出功率
LM386N-1,LM386M-1,LM386MM-1 VS = 6V, RL =8W, THD = 10% 250 325
mW
LM386N-3
VS = 9V, RL =8W, THD = 10% 500 700
mW
LM386N-4
VS=16V, RL =32W, THD = 10% 700 1000 mW
图 5、输出电压摆幅与电源电压关系 图 6、电压增益与频率关系
LM386概述
、概述(Description):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。
为使外围元件最少,电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。
输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
LM386的封装形式有塑封8引线双列直插式和贴片式。
二、特性(Features):静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
典型应用电路TI 700-mW低电压音频功率放大器TPA711的特性及其应用内容摘要：本文主要介绍了美国TI公司的TPA711集成电路的工作原理、内部工作框和典型应用电路。
TPA711集成电路具有BTL和SE两种工作模式的特点，切换简单、方便、性能好和使用方便的优点，非常适用于小型电池的供电设备，如随身音响等应用场合。
关键词：音频功率放大器桥式（BTL）单端（SE）切换一、简介：TPA711集成电路是TI专为内置扬声器，外接耳机,为低电压场合应用而开发的桥式（BTL）或单端（SE）音频功率放大器。
在3.3V工作电压下，它可在音频范围内，BTL (8Ω负载)工作模式下，输出总谐波失真与噪声值小于0.6%，250mW的连续功率。
尽管TPA711具有20kHz以上的工作特性，但其在更窄频段的应用场合，如无线通信场合，效果最佳。
BTL电路在大多数应用场合，输出端可以省掉耦合电容器，这点对小型电池的供电设备特别重要。
当需要驱动耳机时，TPA711不寻常的特点是可使放大器快速实现从BTL到SE 模式切换。
这样，省掉了使用机械开关或附属连接装置。
对功率敏感的应用场合，TPA711可以在关断模式下工作，借助于专用消噪声电路消除扬声器的噪声。
解析LM386构成OCL功放电路
解析LM386构成OCL功放电路
电路工作原理：图中IC1和IC2是两片集成功放LM386，接成OCL电路。
C1起到电源滤波及退耦作用，C3为输入耦合电容，R1和C2起到防止电路自激的功能，RP为静态平衡调节电位器。
IC1和IC2选用集成功放电路LM386，具有功耗低、电压适应范围宽、频响范围宽和外围元件少等特点。
其工作电压为4V～16V，如图中工作电压为6V时，额定输出功率可以达到3W，适宜用来推动小音箱或作为设备的语音提示及报警功放。
电阻R选用1/2W金属膜电阻器。
电容C1选用耐压为16V的铝电解电容器；C2选用聚丙烯电容，C3选用钽电解电容。
RP选用有机实芯电位器。
扬声器BL根据实际需要选用8Ω，额定功率在10W以下的扬声器或音箱。
制作和调试方法：电路安装完成后，将音频信号输入端接地，调整RP，使IC1和IC2的两只5脚输出直流电压相等即可。
由于LM386外接元件少，一般情况下都可正常工作。
电路可安装在自制的印刷电路板上，也可在万能印刷电路板上来进行焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM386组成的助听器电路图
助听器主要是由微型拾音器(话筒)、放大器和耳机三部分组成的微小型扩音机。
尽管助听器的电路结构与一般扩音机在形式上较为相似，但二者的要求有差异。
扩音机是按正常人的听力范围及音域设计的，而助听器则根据耳聋患者的失音特征和程度来设计的。
一般助听器对频率响应、谐波失真、噪音等要求虽然没有扩音机那么高，放大器级数也少于扩音机，不过对有关的性能指针均有一定的要求，通常助听器的传声增益要在15～55dB左右，频响在100～600Hz，失真度小于10%～15%。
显然采用LM386集成块是可以满足的。
LM386高
频响应可达300kHz，电源电压范围为1～6V时，其静态电源为4mA，适用于电池供电。
图101-1
图101-2
图101-1为LM386组成的助听器电路。
图中LM386被连接成正相放大器电路。
1、8 脚接有10μF电容，故电路增益被提至最大。
这样做的原因在于LM386的增益不太大，用于助听器时余量并不足，尤其当话筒灵敏度较差时比较明显，调低增益常常不能满足要求。
话筒信号通过RP1和C1耦合至脚，经LM386放大后从5脚输出，再推动耳机发声，RP1用于音量调节，S1为频响选择开关。
当S1置于1、2、3位时，对应的电路频响分别是3000、4500和6000Hz左右，该频响选择电路实际上是一电容衰减电路。
设置它的目的是压缩电路的频响，减弱和消除耳聋者不需的音频成分和噪音，以提高清晰度和减轻耳朵的疲劳感。
C1为输出耦合电容，C4为电源去耦电容。
R1是驻极体话筒BP内场效应管的负载。
助听器的印制电路板如图101-2所示。
元器件焊装完检查无误后，接通电源就能使助听器正常工作。
不过在使用前测一下电路的静态电流是否为1mA左右(DC＝4.5V时为3.5mA左右)。
若电流太大，通常是C4或印制板漏电而引起，也可能是LM386质量欠佳，应查明原因修复好。
印制板装完后，将它放入小塑料盒中固定，电源用5～8号小电池或大的钮扣型电池。
话筒也可用CRZ29、CRZ215型驻极体电容话筒。
耳机阻抗选用范围为8～800Ω，但阻抗高些耗电也省些，LM386输出功率可为250～300mW。
在使用助听器时，分别调整RP1和S1直至耳机发出的音量适中、音质清晰柔和为止。
