低温热水辐射采暖系统
低温热水地面辐射供暖技术
20 30
注：一层的保温层与建筑隔热层合为一体，采用30厚聚苯乙烯泡沫板 入口玄关.厨房空间地面建筑结构需降板110mm
实木复合地板(或者为12厚强化复合地板） 防潮层 水泥砂浆找平层 C15细石混凝土垫层25厚（兼敷管层） 地热水管 1.8mm粗，200×200mm钢丝网 0.2厚真空镀铝聚酯薄膜 20厚聚苯乙烯泡沫板保温层 建筑楼板
分集水器尽量布置在厨房、衣柜餐厅等离管井较近的和便于隐蔽的位置。
10、连接在同一分水器、集水器上的同一管径的各环路，其加热管的长度宜接近，并不宜超过120米。 （万科规定宜在80米左右,不宜大于90米） 11、加热管的布置宜采用回折型 12、加热管的辐射管空间距，应根据地热散热量、室内计算温度、平均水温及地面传热热阻等通过计算 确定。 13、加热管流速不宜小于0.25米/秒；
1、铺设苯板
20 30
2、安装钢丝网 3、安装加热管 4、做填充层
注：一层的隔热层与建筑隔热层合为一体，采用30厚聚苯乙烯泡沫板 客厅.卧室.书房等空间地面为地板建筑结构需降板90mm
5、施工结束后应绘制竣工图，并应准确标注加热管
安装技术要求
1、加热管应按设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于 10mm。加热管间断或完毕时，敞口处应谁随时封闭。 2、加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并应用管卡进行固定，不得 挤出“死折”；塑料及铝塑复合管的弯曲半径不宜小于6倍管外径。 3、埋设于填充层内的加热管不应有接头。 4、施工验收后，发现加热管损坏，需要增设接头，应先报建设单位或监理工程师，提出书面补救方案， 经批准后方能实施。并应在竣工图中清晰表示，并记录归档 6、加热管应设固定装置。可采用下列方法之一固定： 1）、用固定卡带将加热管直接固定在铺设于绝热层上的网格上； 2）、用扎带将加热管固定在铺设于绝热层上的网格上； 7、加热管弯头两端宜设固定卡；加热管固定点的间距，直管段固定点间距宜为0.5-0.7m，弯曲管段固 定点间距宜为0.2-0.3m。 8、分水器、集水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管 外部应采用取设置柔性套管等措施。 9、加热管出地面至分水器、集水器连接处，弯曲部分不宜漏出地面装饰层。加热管出地面至分水器、 集水器下部球阀接口之间的明装管段，外部应加装塑料套管。套管应高出装饰面150-200mm。 10、加热管与分水器、集水器连接，应采用卡套式、卡压式挤压夹紧链接，连接材料宜为铜质。
低温热水地面辐射供暖技术
地面构造
❖ 1 与土壤相邻的地面，必需设绝热层，且绝 热层下部必需设置防潮层。 直接与室外空气 相邻的楼板，必需设绝热层。
❖ 2 地面构造由楼板或与土壤相邻的地面、绝 热层、加热管、填充层、找平层和面层组成， 并应符合以下规定：
❖ 辐射供暖方式与对流供暖方式相比节省能源约10%-30%。地板采暖节能 效果及其主要技术、经济和环保优势表达在以下几个方面：
辐射采暖优势〔了解)
❖ 一、节能效果：
❖ 1、加热室内空间可降 低热损耗，提高热效率。
因此，在承受地板采暖的
室内，16摄氏度即可到达 对流采暖18摄氏度的人体
❖ 2、削减了人体高度以
凉的感觉，这种感觉与
辐射采暖优势〔了解〕
❖ 二、技术优势
❖
5、由于人体对温度的感受度不 同及在室内活动的时间长短不同，
❖ 三、经济优势
因此地板供暖、供冷的自动调整 功能，人为掌握的便利性也能产
❖ 四、环保效益
生相应的节能效果。
❖
6、由于地板本身是热辐射面， 因此削减了围护构造近五分之一 的冷面吸热耗能。
垫层构造示意图
地面层
泡沫混凝土填充层（苯板、细石混凝土）
管材
水泥砂浆？
楼板层
室内垫层剖面图
地面层
泡沫混凝土填充层（细石混凝土、三合土、毛石）
软地基层
垫层或填充层剖面图 填充层就是在隔热层或楼板 基面上设置地暖管用的构造 层，用以保护加热设备并使 地面温度均匀。
地暖构造示意图
❖ 从左图中可以看出来，保温层位 于楼板层与供热管的中间最下层 的局部〔预先铺设反射膜〕，隔 热层的 主要作用是掌握热能的传 递方向，并最大限度地削减加热 层热能的损失，同时为固定加热 管供给平台或固定点。
低温热水地板辐射采暖系统施工方案
低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。
根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。
2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。
地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。
3.布管施工：按照设计方案，在地面上进行地暖管的布置。
一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。
4.连接管道：将地暖管与供暖系统的主管道连接起来。
确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。
5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。
一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。
6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。
一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。
7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。
对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。
低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。
只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。
此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。
浅谈低温热水地板辐射供暖系统的若干问题
浅谈低温热水地板辐射供暖系统的若干问题
天津静海建委设计所 张厚英
摘 要： 低温热水地板 辐射采暖的简介及其优势
关键词： 低温热水 辐射供暖
一
、
低温热水地板辐射采暖的优势
烯 Ｐ Ｘ管 、 Ｅ 改性聚丙烯 Ｐ－ Ｐ Ｃ管、 聚丁烯 Ｐ Ｂ管和交联聚 乙烯 铝塑复合管 ｘＡ 。具有抗老化 、 ＰＰ 耐腐蚀、 不结垢、 压高、 承 无环 境污染 、 不易渗漏 、 水 阻力及膨胀系数小等特点 ， ５ ℃环境下使用可达 ５ 在 ０ Ｏ年 。 不论 用什么 管材 ， 管件 和管材 的内外壁应 平整 、 滑 ， 光 无气泡 、 裂 口、 裂纹 、 脱皮和 明显痕纹 、 凹陷： 管件 和管材颜 色应一致 ， 无色泽不均 匀；装 卸运输和搬运 时应小心轻放，不 能受到剧 烈碰撞 和尖锐物体冲 击， 不能抛、 滚、 避免接触 油污 ， 摔、 拖， 在储存和施工过程 中要严 防泥土
一
（）加 热管验 收合格后 ，回填 细石混 凝土 ，加 热 管保持不 小于 ８
０ ４ｐ ．Ｍ ａ的压力； 垫层应用人工抹压密实 ， 得用 机械振捣 ， 不 不许踩压 己
铺设好的管道 ， 工时应 派专人 日夜看护 ， 施 垫层达到养护 期后， 管道系 统方允许泄压。
步； 若不满足 ， 首先调整供回水温度 （ 在温差不 变的前提下） 重新计 ，
密。
（ 在找平层上铺 设保 温层 （ ２ ｍ ４ ） 如 ｃ 厚聚 苯保温板 、 保温卷材或进
口保温膜等） 板 缝处用胶粘贴牢固 ， ， 在保温 层上铺设铝 箔纸或粘一层
定性好 ， 热时间长， 蓄 房间温度均 匀， 温度梯度小 ， 的舒适 的环境造一个舒适的环境。见下图所示传统
低温热水地板辐射采暖系统

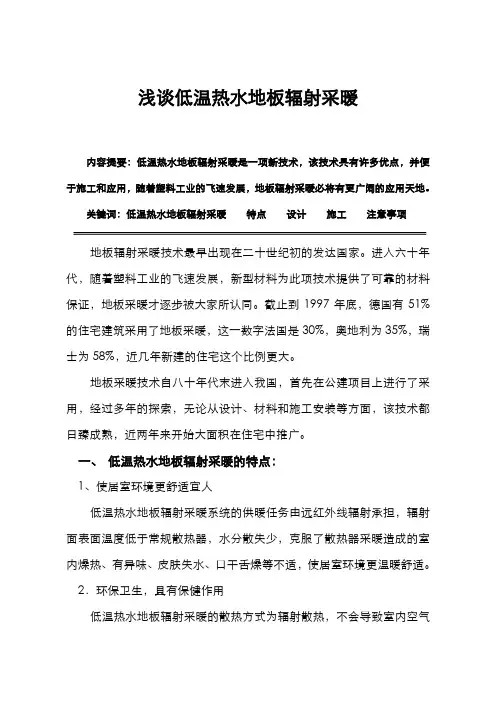

浅谈低温热水地板辐射采暖内容提要：低温热水地板辐射采暖是一项新技术，该技术具有许多优点，并便于施工和应用，随着塑料工业的飞速发展，地板辐射采暖必将有更广阔的应用天地。
关键词：低温热水地板辐射采暖特点设计施工注意事项地板辐射采暖技术最早出现在二十世纪初的发达国家。
进入六十年代，随着塑料工业的飞速发展，新型材料为此项技术提供了可靠的材料保证，地板采暖才逐步被大家所认同。
截止到1997年底，德国有51%的住宅建筑采用了地板采暖，这一数字法国是30%，奥地利为35%，瑞士为58%，近几年新建的住宅这个比例更大。
地板采暖技术自八十年代末进入我国，首先在公建项目上进行了采用，经过多年的探索，无论从设计、材料和施工安装等方面，该技术都日臻成熟，近两年来开始大面积在住宅中推广。
一、低温热水地板辐射采暖的特点：1、使居室环境更舒适宜人低温热水地板辐射采暖系统的供暖任务由远红外线辐射承担，辐射面表面温度低于常规散热器，水分散失少，克服了散热器采暖造成的室内燥热、有异味、皮肤失水、口干舌燥等不适，使居室环境更温暖舒适。
2．环保卫生，具有保健作用低温热水地板辐射采暖的散热方式为辐射散热，不会导致室内空气对流所产生的尘埃飞扬，可减少墙面、物品和空气的污染，消除散热设备和管道的积尘面及其挥发的异味，使室内洁净，空气清新。
地板辐射散热使地表温度均匀，室温由下而上逐渐递减，给人以脚暖头凉的良好感觉，从而形成真正符合人体散热要求的热环境，改善血液循环，促进新陈代谢，对心脑血管疾病有抑制作用；可防止因天寒受凉造成的腿部疾病，对老年人和儿童尤为适用，对于关节炎、老寒腿的病人更有防治功效。
3、高效、节能低温热水地板辐射采暖在同条件下，房间的设计温度比对流采暖可降低2-3摄氏度，且热量集中在人体受益的高度内，从而节约能源10-20%，并达到良好的采暖效果。
此外，它还可以利用地热、工业余热等作为热源，且热媒低温传送过程热量损失减小。
4、增加了房间的有效使用面积利用散热器采暖，散热器一般占房间有效使用面积的2%左右，而且上下横立管颇多，给用户装修和使用带来诸多不便。
低温热水地板辐射采暖系统在工程中应用
低温热水地板辐射采暖系统在工程中的应用摘要：本文分析了低温热水地板辐射采暖系统的特点，介绍了该系统的施工要求、施工程序及调试运行。
关键字：低温热水地板，辐射采暖系统1、低温热水地板辐射采暖的特点低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统。
将塑料管敷设在楼面现浇砼层内，热水温度不超过55℃，工作压力不大于0.4兆帕的地板辐射供暖系统。
该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度提高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统，可以有效地解决散热器采暖存在的问题。
低温热水地板辐射采暖节省燃料，电力消耗低，是最经济的供暖设备，其优点如下：⑴、舒适、卫生、保健。
辐射散热是最舒适的采暖方式，室内地面温度均匀，室温自下而上逐渐递减，给人以脚暖头凉的良好感觉，符合“温足凉顶”的中医健身理论，能改善人体血液循环，促进新陈代谢，同时，这种方法不易造成潮湿空气对流，使得室内十分洁净卫生，改善了家居环境。
⑵、美观，不占使用面积。
室内各种管线均可铺设在地暖结构层中，室内取消了散热器的立、支管。
这不但增加了使用面积，而且房间可以任意分隔，便于装修和家具布置。
⑶、保温隔音，热稳定性好。
由于地暖特殊的地面构造，上下层不采暖时，中间层的采暖效果几乎不受影响，且可以大大减少上层对下层的噪音干扰；由于地面层及混凝土层蓄热量大，因此在间歇供暖的情况下，室内温度变化缓慢，热稳定性好。
⑷、高效节能，运行费用低。
地暖系统可利用余热水，在建立同样舒适条件的前提下，室内设计温度的能耗可以比其它形式采暖降低2%～3%，提高了热效率；该系统使热量集中在人体受益的高度内，热媒低温传递（供水温度为50℃，回水温度为40℃），并在传递过程中热量损失小；各房间温度可以独立调节，有条件的可选用室温和水温自动控制装置。
2、低温热水地板辐射采暖的施工2.1 地板辐射采暖管材地板辐射采暖常用的管材有钢管、铜管和塑料管。
低温热水地板辐射供暖系统的安装
低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。
国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。
其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。
低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。
从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。
安装效果如图1-10所示。
图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。
图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。
2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。
绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。
（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。
（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。
伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。
3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。
（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。
1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。
暖通供热采暖：低温热水地面辐射采暖设计注意事项.doc
暖通供热采暖：低温热水地面辐射采暖设计注意事项我们在设计和选用低温热水地面辐射采暖系统时，在遵守《地面辐射供暖技术规程》JGJ142的各项有关规定外，还应注意以下几点：1.地面辐射采暖系统户内的供水温度，不应高于60℃。
供回水温差不宜大于10℃。
当利用热泵机组提供热水时，供水温度宜采用40~45℃。
2.进深大于6m的房间，宜以距外墙6m为界，分区分别计算其热负荷。
3.与土壤相邻的地面，必须设绝热层，且在绝热层下部必须设防潮层。
直接与室外空气相邻的楼板必须设置绝热层。
4.潮湿房间如浴室、游泳馆、洗手间等房间的填充层上部，应设置隔离层（防水层），以防止绝热层受潮失效。
5.在住宅建筑中，地面辐射采暖系统应按户划分系统，配置分、集水器。
并根据户内房间分环路布置加热管，较小房间如卫浴的加热管，可串接在其它环路中。
6.室内加热管的布置，不宜采用全室等间距均布模式，应以保证室内地表温度分布均匀为布置原则，选择采用旋转形、往复形、直列形或将这些形式组合在一起的综合布管方式，但务必将高温管段布置于室内热损失大的区域，并适当减少该区域内的布管间距。
7.连接在同一组分、集水器上的加热管，其长度宜接近，且不宜超过120M。
8.加热管的敷设间距一般不应小于150mm，也不宜大于300mm。
9.加热管与墙体表面间的距离，不宜小于200mm。
10.地面面积超过30㎡，或长度大于6m时，每间隔5m应设置宽度8mm的伸缩缝。
11.在填充层与墙（含过门处）、柱等垂直构件的交接处，应预留宽度10mm的不间断伸缩缝。
12.施工图设计中，平面图上应明确地标注出需要设置伸缩缝的位置。
13.为防止管道系统冲洗时脏水流入加热盘，在分水器的进水管与集水器的出水管之间应设置旁通管并配置阀门。
如果在下供下回式采暖系统的供回水共用立管的顶部设置带阀的旁通管，则在分、集水器的进、出水管间可不再设旁通管。
14.在分水器供水管上顺水流方向应安装阀门、过滤器、阀门及泄水管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈低温热水辐射采暖系统[摘要]：基于节能环保，清洁卫生，使用寿命长，运行费用低等优良特点，低温热水地板辐射采暖技术已日趋广泛的应用于工业及民用建筑中。
笔者在本文中分析了该技术在实际应用中的优缺点，并根据多年来亲身工作经验，提出了该技术在实际应用需注意的一些问题。
[关键字]：低温热水地板辐射采暖节能设计实际应用abstract: based on excellent characteristics of the energy conservation and environmental protection, clean and sanitary, long service life and low operational cost, low temperature hot water floor radiation heating technology has become increasingly widely used in industrial and civil buildings. this article analyzed the technical advantages and disadvantages in practical applications, according to the years of personal experience, put forward the technology in practical application needs to pay attention to some problems.key words: low temperature hot water floor radiant heating; energy conservation; design; practical application 中图分类号：tu832文献标识码a 文章编号：1 引言低温热水地板辐射采暖简称地板采暖，上世纪九十年代初期，该技术自欧洲传入我国。
在经过十多年的推广、应用后，我国众多北方城市，甚至南方沿海城市纷纷采用这一采暖方式，并取得良好效果。
时至今日，地板采暖对于许多人来说，已经不再是陌生的词汇，因其采取末端辐射供暖的方式，温暖舒适，环保卫生，而渐渐有了“最具舒适性采暖方式”的称号，且兼具节能，造价也具有一定竞争力等优点，而日益受到人们的青睐。
2 地板辐射采暖的优点2.1. 节能环保2.1.1地板采暖采用的是辐射传热的方式供暖，而传统采暖是采用了对流的方式对采暖房间进行加热。
辐射采暖的方式相对于对流传热的方式可以降低热损耗，提高热效率。
传统采暖方式采用的对流传热会使采暖房间上部的温度高于下部温度。
与之相反的，地板采暖采用的辐射传热，热量自下而上流动，下部的温度高于上部温度，减少了人们活动范围上面空间的无效热供给。
地板辐射采暖给人的感觉是脚下温暖，而头部凉爽，而传统的采暖方式正与之相反。
这样，如果采用地板采暖，较传统采暖方式降低1℃～3℃人体便会感觉舒适。
所以，如果采用地板采暖，当室内温度为16℃时，人体便会感觉到与18℃同样舒服。
而依据相关技术材料，如果室内设计温度降低1℃，便可以节能将近10%。
所以采用地板辐射采暖，可采用比传统采暖方式低2℃～3℃的室内设计温度进设计，节能效果可达20%～30%。
2.1.2地板采暖所使用的塑料管水阻力小，热膨胀系数小，采暖热媒在流动过程中，热损失小，从而提高了采暖热效率，在相同的条件下，比对流采暖的方式，采暖热效果可以提高2-3℃，从很大程度上实现了节能。
2.1.3 在地板采暖中，由于地面本身是热量辐射面，所以较传统采暖方式减少了近20%的围护面吸热能量损耗，进一步实现了节能目标。
2.1.4地板辐射采暖较传统采暖方式所需热媒温度低，所以，它既可利用城市集中供热热源，又可利用其它更为节能的低品味热媒，如采用水地源热泵等。
2.2.2. 创造美观舒适的环境2.1.5地板采暖无论是入户管道还是采暖盘管，均敷设于地下，节省了地面以上空间。
从而使居室内的有效使用面积加大，与传统的散热器相比，采用地板辐射采暖系统将更便于装修、布置家具等。
2.1.6传统采暖方式采用对流方式进行热传导，而地板采暖采用辐射方式进行热传导，两者相比，地板辐射采暖的居室内，空气对流强度大大减小，这就减弱了室内因对流而产生的灰尘飞扬现象，为室间营造良好的洁净度。
2.1.7地板采暖的系统特别决定了当用户的上层或下层不供热时，中间层的采暖效果依然很好。
而地板采暖所要求的地面做法，也可以产生很好的隔音效果。
2.1.8地热盘管所处的地板具有非常大的比热容，在供热时间内，可以吸收并储存大量的热量，如果所处环境为间歇性供热，也可使环境温度相对稳定，所以采用地板采暖的环境具有更好的热稳定性。
2.1.9利于建筑装饰传统的散热器采暖系统，会在居室内设置许多采暖管道，此外，还需设置相当体积的散热器为环境提供热量。
这种采暖系统会占用约2%的建筑有效使用面积，还会影响装修及家具布置，为居民住宅的舒适美观带来许多麻烦。
而低温地板辐射采暖的管道全部在地板垫层内敷设，室内取消了散热器及采暖管道，仅在地面以上用一个体积相对很小的分集水器进行控制，基本不占用室内有效使用空间，这就间接增加了房间的有效使用面积，方便了装修及布置等，便于居民营造美观宽敞的居住环境。
2.3.利于分户计量对于采用地板辐射采暖的建筑，每个房间大都做到单独一路设计，它们均接在集分水器上，每个环路设有单独的调节阀门，可以方便的实现单独房间单独控温。
在地板采暖系统的总管上，可以安装热计量表和关断阀门，从而实现对居民用热的控制与计量，综上所述，地板采暖系统可以方便的实现我国“按户计量，分户调温”的节能要求。
2.4.使用寿命长，运行费用低传统散热器采暖所使用的钢制散热器的使用寿命约为十年，且经常为用户带来跑、冒、滴、漏的麻烦。
而地板采暖所用的塑料盘管敷设于地面的混凝土内，抗腐蚀，不易结垢，在无地下接点的情况下，不易渗漏，排除人为破坏的因素外，理论使用寿命为五十年。
且在运行过程中，维修简单，仅需定期更换过滤器即可，这就在无形中为用户节约了可观的采暖维修费用。
2.5. 经济优势传统采暖方式散热器采暖需要使用大量钢管，而钢材价格昂贵，推广困难。
而低温地板辐射采暖主要使用的材料为塑料管。
近年来，新型建筑材料的研发发展迅速，新型建筑材料如雨后春笋般涌现。
应用于地板采暖的交联铝塑复合管和交联聚乙稀管材等耐温性能好、抗腐蚀、且价格低廉。
以上种种原因，都促使地板辐射采暖技术得以迅速推广。
由于塑料类管材生产技术的发展和市场的良性竞争，低温热水辐射采暖系统的整体造价已呈现大幅度下降趋势。
与传统采暖方式相比，低温热水辐射采暖在经济上，也具有很强的竞争力。
3 地板辐射采暖的缺点3.1.对于节能型住宅，采暖效果佳，对于不节能住宅，效果有所下降。
3.2.地板采暖需要配合相应地面做法，增加了部分地板荷载，需相关专业予以校核。
3.3.相应增加的地面做法需要占用层高约80mm，对于层高较低的空间采用此采暖方式，易产生压抑感。
3.4.在敷设采暖盘管后进行装修，易损坏采暖盘管。
3.5.因供回水温差较小，故设计流量较大，与传统采暖方式相对，管材管径及输送能耗均增大。
3.6.需在土建施工的同时进行管道安装。
4 注意事项地板采暖是单次完成的、难以维修的隐蔽性工程，因此，在设计与施工应当严密、认真、细致、完善。
设计是良好施工的基础，施工是正常使用的前提。
4.1 设计环节4.1.1 根据项目具体情况选取适当的室内外设计参数。
4.1.2 为了使系统使用安全且长久使用，在民用建筑项目中，供热系统的供水温度宜不超过60℃，系统供回水温差不宜大于10℃。
4.1.3 依相关规范严格进行热负荷计算，并取其计算值的90%～95%做为设计依据或将室内计算温度取值降低2℃均可。
4.1.4不可忽视室内家具等地面覆盖物对热盘管散热面的遮挡影响。
4.1.5系统工作压力不宜超过0.8mpa。
4.1.6为达到分室控制的目的，尽量优化采暖环路，避免设备管道交叉。
4.1.7采暖管间距不宜小于100mm，不宜大于350mm，局部过密过应在采暖盘管上方10mm处加布钢丝网。
4.1.8标高不同的部位宜分别设置集分水器。
4.2 施工环节4.2.1.工程中使用的主要材料、设备等，应符合国家现行标准。
4.2.2.预留孔洞必须在采暖管道铺设前做好，避免铺设后钻孔作业造成采暖管线破坏。
4.2.3.系统绝热层铺设在土壤上时，绝热层下做防潮层；在潮湿房间（卫生间、厨房）敷设系统时，加热管覆盖层上做防水层。
4.2.4.在不需要损失热量的地方铺设聚苯板，加铺铝箔，并用铝箔胶带固定。
4.2.5.加热管固定点的间距，直管段不大于700mm，弯的管段不大于350mm。
4.2.6.为防止地板受热胀冷缩的影响，应依规范要求设置膨胀缝。
4.2.7.整个过程中，环境温度不宜低于5℃。
5小结如今，低温热水地板采暖技术已经得到推广。
与传统的供暖方式相比较，地板采暖在很多方面都具有显著的优势，已日趋广泛的应用于工业及民用建筑中。
但要发挥其优点，规避其缺点，还需要工作人员在各个环节共同努力，力争更加完善。
参考文献：[1]实用供热空调设计手册陆耀庆中国建筑工业出版社[2]民用建筑节能设计标准 jgj26-95[3]低温热水地板辐射供暖应用技术规程jgj142[4]辐射供暖房间耗热量分析钟珂、亢燕铭、吕静、刘加平暖通空调。
