变压器接地系统
变压器室接地做法
变压器室接地做法
在电力系统中，变压器是重要的电力设备之一，而变压器室的接地做法则是保障变压器正常运行的重要环节之一。
接下来，我们就来了解一下变压器室接地做法。
接地是指将电气设备与大地直接相连，从而形成一条低阻抗的回路。
这样，当设备发生故障时，电流可以通过接地回路迅速流回大地，从而保护人身安全和设备的正常运行。
针对变压器室的接地做法，首先要考虑变压器的接地方式。
变压器的接地方式有两种，一种是星形接地，另一种是网状接地。
对于星形接地的变压器，其中性点要接地，而对于网状接地的变压器，每个相都要接地。
接地点应该放在变压器室中性点或者相点的附近。
变压器室的接地电阻值也是需要考虑的。
接地电阻值越小，接地回路的阻抗越低，就越能够保证电流迅速流回大地。
根据规定，变压器室的接地电阻值应该小于4欧姆。
接地电阻值的测量可以使用接地电阻测试仪进行。
除了上述两点，还需要考虑变压器室内的接地网格的布置和接地导线的选择。
接地网格是由平行于地面的导线和垂直于地面的导线组成的，应该布置得均匀稳定。
接地导线的选择应该符合国家标准，并且应该考虑到导线的材质、截面积和长度等因素。
需要注意的是变压器室接地做法的实施需要有专业的电气工程师进行设计和施工。
在施工过程中，需要特别注意安全问题，遵守相关的电气安全规定。
变压器室接地做法是电力系统中非常重要的一环，它涉及到电气设备的正常运行和人身安全。
在实施接地做法时，需要考虑变压器的接地方式、接地电阻值、接地网格的布置和接地导线的选择等因素，同时要注意施工安全问题。

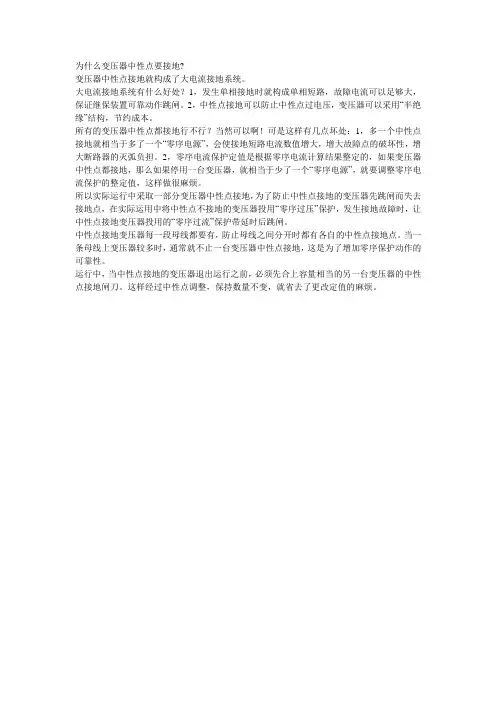

为什么变压器中性点要接地
为什么变压器中性点要接地?
变压器中性点接地就构成了大电流接地系统。
大电流接地系统有什么好处？1，发生单相接地时就构成单相短路，故障电流可以足够大，保证继保装置可靠动作跳闸。
2，中性点接地可以防止中性点过电压，变压器可以采用“半绝缘”结构，节约成本。
所有的变压器中性点都接地行不行？当然可以啊！可是这样有几点坏处：1，多一个中性点接地就相当于多了一个“零序电源”，会使接地短路电流数值增大，增大故障点的破坏性，增大断路器的灭弧负担。
2，零序电流保护定值是根据零序电流计算结果整定的，如果变压器中性点都接地，那么如果停用一台变压器，就相当于少了一个“零序电源”，就要调整零序电流保护的整定值，这样做很麻烦。
所以实际运行中采取一部分变压器中性点接地，为了防止中性点接地的变压器先跳闸而失去接地点，在实际运用中将中性点不接地的变压器投用“零序过压”保护，发生接地故障时，让中性点接地变压器投用的“零序过流”保护带延时后跳闸。
中性点接地变压器每一段母线都要有，防止母线之间分开时都有各自的中性点接地点。
当一条母线上变压器较多时，通常就不止一台变压器中性点接地，这是为了增加零序保护动作的可靠性。
运行中，当中性点接地的变压器退出运行之前，必须先合上容量相当的另一台变压器的中性点接地闸刀。
这样经过中性点调整，保持数量不变，就省去了更改定值的麻烦。

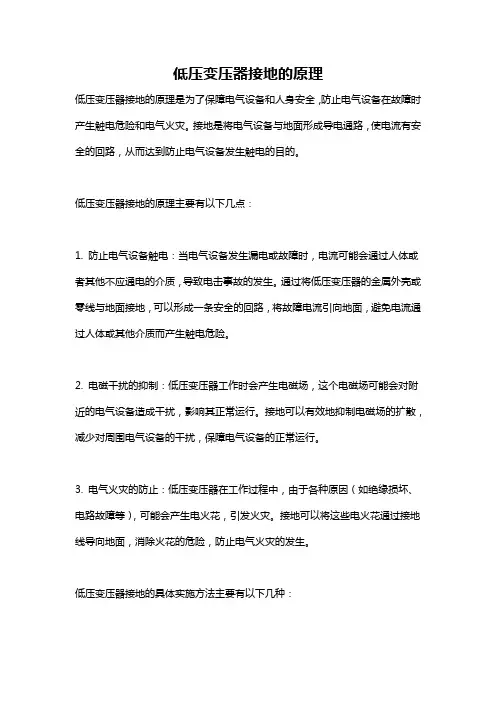

低压变压器接地的原理
低压变压器接地的原理低压变压器接地的原理是为了保障电气设备和人身安全，防止电气设备在故障时产生触电危险和电气火灾。
接地是将电气设备与地面形成导电通路，使电流有安全的回路，从而达到防止电气设备发生触电的目的。
低压变压器接地的原理主要有以下几点：1. 防止电气设备触电：当电气设备发生漏电或故障时，电流可能会通过人体或者其他不应通电的介质，导致电击事故的发生。
通过将低压变压器的金属外壳或零线与地面接地，可以形成一条安全的回路，将故障电流引向地面，避免电流通过人体或其他介质而产生触电危险。
2. 电磁干扰的抑制：低压变压器工作时会产生电磁场，这个电磁场可能会对附近的电气设备造成干扰，影响其正常运行。
接地可以有效地抑制电磁场的扩散，减少对周围电气设备的干扰，保障电气设备的正常运行。
3. 电气火灾的防止：低压变压器在工作过程中，由于各种原因（如绝缘损坏、电路故障等），可能会产生电火花，引发火灾。
接地可以将这些电火花通过接地线导向地面，消除火花的危险，防止电气火灾的发生。
低压变压器接地的具体实施方法主要有以下几种：1. 金属外壳接地：低压变压器通常都有金属外壳，可以将外壳与地面连接，形成接地的导电通路。
这种接地方式可以有效地将故障电流引向地面，保护人身安全。
2. 零线接地：低压变压器的零线通过可靠的导线与地面连接，形成接地的导电通路。
这种接地方式可以确保电流通过零线引流，减少对其他金属部件的干扰，保护设备和人员安全。
3. 接地网接地：在低压变压器周围设立接地网，将变压器的金属外壳、零线和地线等都连接到接地网上，形成大面积、低阻抗的接地系统。
接地网接地方式可以有效地将故障电流引向地面，并提供较低的接地电阻，更好地保护设备和人员安全。
综上所述，低压变压器接地的原理主要是为了保护电气设备和人身安全，防止电气设备触电、抑制电磁干扰和防止电气火灾。
接地的实施方法有金属外壳接地、零线接地和接地网接地等。
通过合理选择接地方式和实施接地措施，可以保障低压变压器的正常运行和安全使用。
变压器的接地保护
无选择性接地变压器的接地保护
对中性点直接接地电网中的变压器，在其高压侧装设接地（零序）保护，用来反应接地故障，并作为变压器主保护的后备保护和相邻元件的接地故障后备保护。
2.变压器中性点直接接地时的零序电流保护原理
装设在变压器的高压侧,反映零序电流和零序电压工作.
对于分级绝缘的变压器，为防止中性点过电压，在发现 接地故障时，应先断开中性点不接地 变压器，后断开中性点接地的变压器
中性点未装放电间隙的变压器的接地保护
TA
ቤተ መጻሕፍቲ ባይዱ
+
+
+
3uo
+
-
变压器接地保护无选择性动作
～
～
T1
T2
QF1
QF2
变压器中 性点直接接 地的接地保护
2.变压器中性 点直接接地时 的零序电流保 护原理
3.变压器分 级绝缘的接 地保护原理
1.什么是变压器的接地保护
2.变压器接地保护的工作原理
3.变压器分级绝缘的接地保护
4.4 变压器的接地保护
单击添加副标题
JIDIANBAOHU
——变压器纵差动保护的工作原理
——变压器纵差动保护的特殊问题及解 决措施
复习与提问
——变压器纵差动保护的保护范围
单击此处添加标题
02
单击此处添加标题
01
本节内容提要
JIDIANBAOHU
变压器中性点不直接接地的保护
变压器中性点直接接地的保护
01
变压器的接地保护
02
对中性点直接接地电网中的变压器，在其高压侧装设接地（零序）保护，用来反应接地故障，并作为变压器主保护的后备保护和相邻元件的接地故障后备保护。

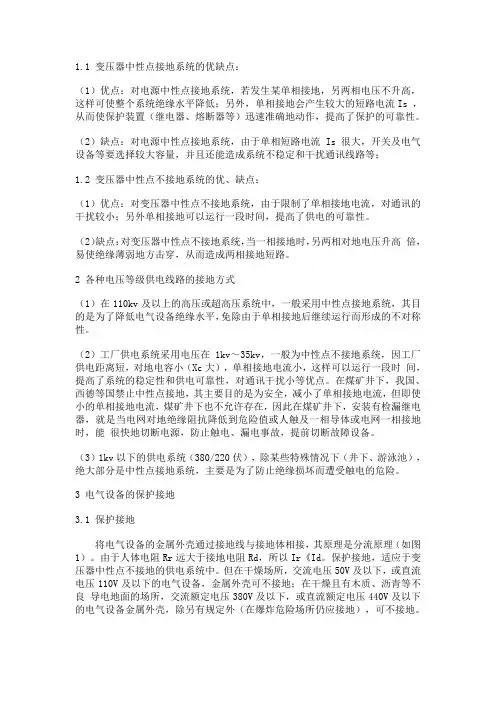

变压器中性点接地系统的优缺点
1.1 变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is ，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可靠性。
（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；1.2 变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可靠性。
（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。
2 各种电压等级供电线路的接地方式（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。
（2）工厂供电系统采用电压在1kv～35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可靠性，对通讯干扰小等优点。
在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。
（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。
3 电气设备的保护接地3.1 保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理（如图1）。
由于人体电阻Rr远大于接地电阻Rd，所以Ir《Id。
变压器接地方法
变压器接地方法嘿，朋友！你知道变压器接地有多重要吗？这就好比人的双脚要稳稳地站在地上一样，变压器接地是保障电力系统安全稳定运行的关键呢。
我有个朋友叫小李，他在电力公司上班。
有一次我们聊天，他就跟我大倒苦水，说他们遇到一个变压器的故障，排查了好久才发现是接地方面出了问题。
这可把他们折腾惨了，就像在黑暗里摸索了半天，才找到那把打开正确大门的钥匙。
那变压器接地到底有哪些方法呢？一种常见的接地方法是工作接地。
这就像是给变压器找一个踏实的依靠点。
对于变压器来说，工作接地是将变压器的中性点直接接地。
你想啊，这就如同大树把根深深地扎进土里一样，让变压器能够稳定地工作。
这个中性点接地之后呢，可以起到稳定电网电压的作用。
要是没有这个工作接地，电网的电压就会像没有舵的船，在大海里晃荡，忽高忽低的，那可就麻烦大了。
这时候可能有人会问了，那这个接地电阻得是多少才合适呢？一般来说啊，这个电阻值要符合相关的标准要求，不能太大，太大了就起不到稳定电压的作用了，就像你想拉着一根绳子把东西固定住，结果绳子太长太松，那根本就拉不住嘛。
还有保护接地。
这对于变压器的安全来说，可是一道重要的防线。
保护接地就是把变压器的外壳等不带电的金属部分接地。
想象一下，变压器就像一个大铁盒子，万一里面的线路出了问题，电有可能跑到外壳上来，这时候如果没有保护接地，人不小心碰到这个外壳，那就相当于触电了，多危险啊！有了保护接地，就像是给这个大铁盒子穿上了一层绝缘的防护服，即使有漏电的情况，电流也会顺着接地线流入大地，而不会伤害到周围的人和设备。
我曾经见过一个小工厂里的变压器，因为没有做好保护接地，结果外壳带电了，差点就出了大事故，还好发现得及时。
这就告诉我们，保护接地可不是闹着玩的，就像我们出门要系好安全带一样重要。
防雷接地也是变压器接地方法里不可或缺的一部分。
雷电可是个很厉害的家伙，就像一个随时会发脾气的巨人。
当雷电击中变压器附近的时候，如果没有防雷接地，那变压器就像一个没有伞在暴雨里的人，只能任由雷电这个巨人肆虐。
变压器防雷措施和接地要求
变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。
由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。
2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。
避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。
3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。
4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。
接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。
单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。
2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。
地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。
3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。
对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。
4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。
同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。
总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。
变压器接地线的标准要求与施工流程
变压器接地线的标准要求与施工流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!
变压器接地线标准与施工流程：
①中性点接地：将变压器中性点(N)与壳体相连，通过铁板引出，接地电阻≤4Ω。
②接地体安装：选用合格材料，如角钢、钢管，埋深≥0.5m，土壤电阻率高时加固或化学处理。
③接地线连接：采用≥1.2m导线，连接中性点与接地体，确保焊接牢固，接触面光洁无锈。
④单独PE线：保护地线(PE)独立引出，与设备外壳相连，保证电路连续性与人员安全。
⑤互感器接地：电流、电压互感器次级绕组单独接地，标记清晰耐久。
⑥面板与箱体接地：带金属外壳元件、铰链面板需接地，设置跨接线确保电气连续。
⑦控制台接地：配备≥2mm×15mm铜排，明显接地标识，每屏有可靠接地装置。
⑧检验接地电阻：施工完毕，测量接地系统电阻值，确保符合设计要求。
⑨维护检查：定期检查接地系统完好，避免锈蚀松动，确保长期有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器接地系统1低压配电系统接地型式概述民用建筑中的配电变压器。
现时有35/0.4 kV、10/0.4 kV、6.3/0.4 kV 等.而以1O，O.4 kV为常见。
变压器单台容量有的已超过2 000kV·A，提供本建筑物或建筑群所需220/380 V低压电源。
此类配电站多附设在相应建筑物内，低压电源系统的接地型式，以TN-S系统为主，也有使用TT接地型式。
所需接地体大多使用自然接地体。
也有使用人工接地体或两者相结合。
低压电源系统接地型式，按电源系统和电气设备不同的接地组合来分类。
根据IEC标准规定。
低压电源系统接地型式，一般由两个字母组成，必要时可加后续字母，其中第一个字母表示电源接地点对地的关系(直接接地，不接地)。
第二个字母表示电气设备外露可导电部分与地的关系(独立于电源系统接地点的直接接地.N--直接与电源系统接地点或与该点引出的导体相连接)。
后续字母表示中性线与保护线的关系(C--中性线N与保护线PE合并，中性线N与保护线PE分开)。
故低压电源系统的接地型式可分为五种。
在民用建筑中使用最多的为TN-S、，IN-C-S、TT三种。
而变配电站中常用的为TN-S或TT 两种.在此三种接地型式中，规定了电源的中性点应直接接地，电气设备的外露可导电部份应接地。
上述电源系统，指提供用电设备的220/380 V电源，如：由变压器低压侧开始至配电屏，由屏至配电箱。
由箱至水泵电动机的低压电源系统等，上述电气设备包括了变压器、配电屏(箱)、电梯、水泵等，故上述的电源中性点，就是该配电系统的中性点，就是变压器的中性点。
显然这类变压器应有两种接地要求，即中性点的直接接地，称为工作接地；变压器外壳接地。
称为保护接地。
工作接地的作用是使低压电源系统在正常工作或事故情况下，降低人体的接触电压，保障电器设备的可靠动作，迅速切断故障设备，降低电器设备和输电线路的绝缘水平。
保护接地的作用是在电气设备电源系统运行故障时，保障人身和设备的安全。
如何正确处理上述配电站及变压器的工作接地和保护接地，使其安全可靠运行是我们应该认真去研究解决的重要内容。
现分述于下。
2现时常见的四种接地的具体作法2.1接地型式为TN-S系统。
由变压器低压侧中性点接线柱上。
并联三根导体。
其中一根引往变电站内MEB板(总等电位板)，该导体有用扁钢也有用单芯电缆。
另两根导体，均为铜排，同时引入进线屏。
一根引入4极开关的第4极配出N铜排，另一根与PE铜母排相连接。
再由该PE母排用扁钢与MEB板相连接。
MEB板接地。
另外在变电站内四周墙上明设一圈扁钢，该扁钢与MEB板相连接。
供保护接地使用，详图1 TN-S接地系统示意图(一)。
2.2接地型式为TN-S系统。
由变压器低压侧中性点接线柱上，并联两根导体，其中一根引往MEB板。
该导体有用扁钢，也有用单芯电缆，如：YJV一1×185或YJV-l~24o等。
另一根使用铜排，引往进线屏，进入4极开关的第4极并配出N母排。
屏内另设PE铜母排，由该PE母排用扁钢引入MEB板，MEB板接地。
另外在变电站四周墙上明敷一圈扁钢，并与MEB板相连接，供保护接地使用。
详图2 TN-S接地系统示意图(二)。
2.3接地型式为TN-S系统，由变压器中性点接线柱上，并联两根相同截面铜导体同向叠合或分开引入进线屏。
其中一根进入4极主开关的第4极，并配出N铜母排，另一根与屏内PE铜母排相连接。
由PE母排用扁钢与MEB板相连接，MEB板接地，另外在配电站内四周墙上明敷一圈扁钢，该扁钢与MEB板相连接，供保护接地用。
详图3 TN-S接地系统示意图(三)。
2.4国家标准设计图集《接地装置安装》(03D501--4)第48~51页中TN、丌系统的中性线，均由变压器中性点接线柱上引出，引至总等电位MEB板，引出材料性质由具体设计定。
对于TN接地系统可组合成本条中的图1、图2两种型式中的任一种，均符合本条对TN接地型式的要求。
2.5接地型式为1-r系统，由变压器低压侧中性点接线柱上并联两根导体。
一根引入MEB板，由MEB板引出至接地体。
该MEB板与变电所内的保护接地装置不应有导体连接。
互相独立。
另一根导体引。
入进线屏4极主开关的第4极.配出N线。
以上四种情况，并根据图1图3分析，首先来讲，均满足变电站及变压器的工作接地和保护接地的要求，故现在被广泛地使用，但笔者认为，从技术、施工、维护、耐久等方面分析，均存在不妥之处，愚见于下。
3分析上述接地处理方式存在的问题接地的目的是确保低压电源系统在安全可靠运行的前提下。
尽量做到经济、施工、维护、管理、耐久等方面的最佳组合。
上述接地处理方式存在以下问题。
3.1变压器中性点接线柱上，并接2或3根刚性连接接头，其接线柱上的机械负荷是很大的，运行中的热胀冷缩容易造成接头处松动，接触不良等现象的发生，有的甚至使用扁钢和铜排不作处理叠合并接，更是不妥。
Cu、Fe有+o.777V电位差，造成阳极Cu腐蚀是不可忽视的。
3.2无法准确检测变压器中性线的总电流及总剩余电流数值，有的情况下，在rlT、TN接地型式中，检测其中性线总电流及剩余电流数值是十分必要的。
3.3在上述2.2条中所述情况，变压器中性点用Y.1V单芯电缆(或镀锌扁钢)引至总等电位MEB板.当发生相、地(L、PE)短路时。
其短路电流路径为Cu(PE母排)_+Fe(PE接地扁钢、MEB板)-屺u电缆或Fe扁钢至变压器中性点接线柱。
显然。
这里的PE接地扁钢，由原来的主要作用于电压(电位)传递，而变成了尚应担负短路电流传递。
其计算等均要十分慎重。
3.4在上述2.1条及2.3条中。
两根并联铜排，在进线屏内分开为N、PE 母排，其叠合部分。
只起到了增大截面的作用.而从技术上来分析并无此必要，这种作法中的2.3条有时尚被审图者提出异议。
4国外及国内资料介绍的接地做法为了找到一个合理的解决方法。
笔者查阅了一些国内资料和西欧一些国家的有关作法，对变压器上的工作接地和保护接地的实施方法。
介绍于下。
4.1英国、法国、德国等均完全按照IEC标准划分低压电源系统接地型式，以rlT、TN接地系统为常见。
变压器低压出线均采用单芯电缆、电缆与变压器接线柱的联结。
采用专用软连接接头。
变压器中性点的连接单芯电缆与相线电缆一同进入低压电源配电系统的进线屏。
当为rITI1接地型式时，此电缆与屏内的N母排相连接。
并同时用铜芯电缆引至室外独立铜板接地装置(接地电阻1叽)。
如果是TN接地型式。
则将进入屏内的该电缆与屏内的N母线相连接，配出N母排，并同时与屏内PE母排相连接。
PE母排多处与接地装置相连接，另外又必须装设相应的电流互感器，检NN母排不平衡电流和PE线剩余电流数值。
这是符合相应国家(英国IEE规程、法国UTE规程、德国VDE规程)的要求。
这些作法当否我们应该研究。
4.2查阅我国的有关资料，如《实用接地技术》(见《电世界》杂志1996年增刊，由王厚余、王常余、章长东、林维勇等主编)P228、P229中.有如下叙述："通常TN-S系统的PE和N的连接是在第一只低压配电柜内完成的"；"需要强调的是：TNStJ式中，N线的直接接地点除在变压器的中性端子处外，也可在N线的其他位置处，例在低压配电柜内直接接地。
"4-3由日本承建我国某超高层大楼，采用TN接地型式。
其作法是将变压器的中性点用一根铜排引至低压配电系统进线屏，在此屏内分为N、PE/~：排，并分别装设电流互感器.检测N母排不平衡电流值和PE母排剩余电流数值。
在运行中，曾出现剩余电流值超标报警，即时消除了隐患。
5如何实施变电所、变压器的保护接地、工作接地在rlT、TN接地型式中，其变压器中性点的接地应该在低压配电电源系统的进线屏内实施.即由变压器中性点配出与相线同材质，相同截面或小一级截面的母排，至系统的进线屏，再根据其接地型式的不同而进行接地。
显然，在三相变压器内的三个二次侧绕组的结合点经变压器的相应出线套管引至变压器上的中性端子。
由该中性端子至进线屏内的这段母线是中性端子或变压器三个绕组结合点的延伸.该线路既通过三相不平衡电流也通过接地故障电流(剩余电流)即为PEN线，现时设计。
变压器至进线屏的距离一般均不会很长，且该段母线相对截面均不小，故其阻抗可忽略不计，故低压电源系统工作接地可在进线屏内进行。
变电站内设备的外露可导电部件，包括了变压器外壳、配电屏(箱)金属外壳、电缆金属外皮。
外部可导电部份，包括了变压器、屏(箱)金属支撑件、各金属支架、建筑金属构件等，均应进行保护接地。
如何正确实现变电站的等电位连接，是确保人身及设备安全的最有效措施。
在站内四周墙上明敷镀锌扁钢。
如：-40X4，并形成一闭合环路，且与相邻高压间、发电间接地装置相连通。
并可延伸至其他需要接地的系统形成等电位网络系统。
该扁钢应称为MEB接地母排，以自然接地体为例，该接地母排应不少于两处，并尽量多处与柱主筋相连接，包括在站外方便接地的地方提供接地。
其他需要接地的电气设备、构件以及TN型式的PE线应就近各自不少于两处用扁钢与该MEB接地母排相连接。
这是有效安全的方式。
根据图4、图5分析，当为TN-S接地型式时，不管是站内配电屏或站外末端设备对地短路。
其短路电流均通过阻抗小、路径短的PE支线和PE干线及PEN线回到变压器中性点，而这时的MEB接地母排，只是平衡电位。
使配电站内需要保护接地的金属件等电位，而不会通过大的短路电流或部份短路电流。
当为TT接地型式时，其短路电流值相对较小，也只是平衡电位的关系(根据其工作接地和保护接地的各自接地装置接地电阻来分析)。
显然，该MEB接地母排使用扁钢是安全、经济的方式，现有的使用扁铜、紫铜板等是没有必要的举措，也是资源的浪费。
下面以接地型式为Tr、TN-S系统，分述于下。
5.1当为-rr接地型式，电源总开关为4极，自变压器中性点引往进线屏的PEN母排，引入进线屏后，分支进入总开关的第4极.并同时使用绝缘导体，引至专用接地通道。
详图4，IfI'接地型式示意图。
在此图中。
要求O-a-b段线路应具有与相线相同绝缘水平；自aA以后的N线，应具有与相线相同绝缘水平；系统的接地装置，不得与保护接地的接地装置有金属体相连接；如果出现连接，则其系统转换为TN接地型式。
5.2当为TN-S接地型式，自变压器中性点引往进线屏的PEN母排.引入进线屏后，首先'T"接引出N母排，再延伸引入屏内的PE母排。
由PE母排用扁钢与站内的MEB接地母排相连，如果其总开关为4极，则"T"接的N母排首先进入开关的第4极，再配出N母排供配电用(笔者不主张在此使用甜及开关，在此不述)，详见图5。
在此图中。
要求O-a-b段线路应具有与相线相同绝缘水平，相同材质(铜或铝)的导体。
