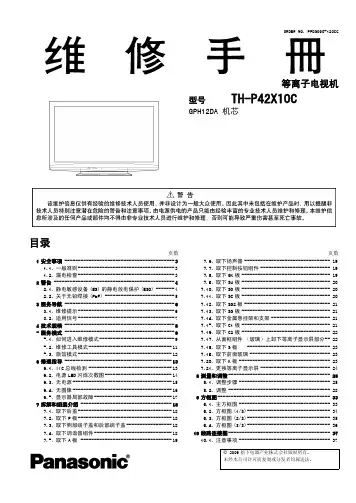

松下TH-P42X10C电路图GPH12DA
步骤
备注
• 确保前面板适用于最后的设置中。 • 确保在调整前不会出现彩色信号。
图像菜单：鲜艳 宽高比：16:9
• 将彩色分析仪放置在无色彩差异的地方。
调整
备注
1. 显示白平衡图像。
高亮显示部分信号幅度 75％的值为十六进制形式。
2. 进入维修模式。
3. 使用数字键 “1”或 “2”，显示 “WB-ADJ”。
ORDER NO. PPDS0905120CC
等离子电视机
型号 TH-P42X10C
GPH12DA 机芯
目录
页数 1 安全事项 ----------------------------------------- 3
1.1. 一般准则------------------------------------ 3 1.2. 漏电检查------------------------------------ 3 2 警告 --------------------------------------------- 4 2.1. 静电敏感设备 (ES) 的静电放电保护 (ESD) ------- 4 2.2. 关于无铅焊接 (PbF) -------------------------- 5 3 服务导航 ----------------------------------------- 6 3.1. 维修提示------------------------------------ 6 3.2. 适用信号------------------------------------ 7 4 技术规格 ----------------------------------------- 8 5 服务模式 ----------------------------------------- 9 5.1. 如何进入维修模式---------------------------- 9 5.2. 维修工具模式------------------------------- 11 5.3. 旅馆模式----------------------------------- 12 6 修理指导 ---------------------------------------- 13 6.1. IIC 总线检测 ------------------------------- 13 6.2. 电源 LED 闪烁次数图------------------------- 14 6.3. 无电源------------------------------------- 15 6.4. 无图像------------------------------------- 16 6.5. 显示器局部故障----------------------------- 17 7 拆解和组装介绍 ---------------------------------- 18 7.1. 取下后盖----------------------------------- 18 7.2. 取下 P 板----------------------------------- 18 7.3. 取下侧部端子盖和后部端子盖----------------- 18 7.4. 取下调谐器组件----------------------------- 18 7.5. 取下 A 板 ---------------------------------- 19
日本东芝SSA-240A黑白B超电源电路故障检修
现 通过两例 东芝 Ｓ Ａ～２０ 黑 白 Ｂ超电源 电路 的维 修 Ｓ ４Ａ 经历 ． 介绍一下在没有电路图参考的情况下 ， 如何检修 Ｂ超机 电源故 障。
手 中无 电路 图， 只好先拔下 ２ ３ ＃、 ＃电路板对比着细 查 ， 每一个 能测量到 的元件都测量了一遍 ， 没发现 问题 ， 通过二块 电路 但 板 的对 比观察 ， 发现这二块 电路板 电路结构极为相象 ， 感觉 可 以将二块电路板互换位置试一下 。于是将 ３＃电路板插到 ２＃
直流主 工作 电源 。测 量 ＋５ 直流 电压端 子 ，电压表 指针在 Ｖ ＋２ ５ 至 ＋４ 之间不停 的摆动 。通过上述现象分 析 ，认 为 ．Ｖ Ｖ
路板分别插 到 自己的板槽上 ， 送电 ， 再 机器又恢复到原来的故
障状态。此时测量 ４ ＃电路板的⑥脚电压为 Ｏ ⑦脚 电压为 ＋ Ｖ， １ Ｖ， ２ ⑧脚 电压为 １ Ｖ， ２ 这也与我们先前的分析结论一致 ， ＃ ４
电路的可控硅 提供 ７ ５ 开关控制信号 ，也就不会有 ＋１ ０ ．Ｖ ７ Ｖ
ＳＳＡ 。 ４ Ｓ 。２ ０ Ｂ ｕｐｅ ｓ ｎｉ ａｇ ｒ ｏ ｃ Ｄｉ ｎｏｓ ｉ ｔ ｔ ｃ Ｓｅ
ＺＨＡＯ ｕ ｓ ｅ ｇ Ｃｈ ｎ — ｈ ｎ
（ ｕｐ ｎ ｐ ｒｍｅ ｔ ｆｔｅＦ ｒｔ ｓ ｉ ｌ ｆ ｉｔｄｔ ｌ ｎＭ ｅ ｉａ Ｕｎｖ ｒｉ ｌ ｎＬ ａ ｉｇ１ ６ １ ，Ｃｈｎ ） Ｅｑ ｉｍｅ ｔ Ｄｅ ａｔ ｎ ｈ ｉ ｏ ｓ Ｈｏ ｐｔ ｉａｅ ｏＤａｉ ｄｃｌ ｉｅｓｔ Ｄａｉ ｉｎｎ １０ １ ａ Ａｆ ｌ ａ ｙ ａ ｉａ
打开 Ｂ超机 电源箱 ， 单独给 电源箱送电 ， 测量直流工作 主
电源 ＋１ ０ 正 常 ，接 合 本 杂 志第 ７Ｖ 期 发 表 的关 于 对 东 芝 Ｓ Ａ一２ ０ Ｓ ４ Ａ黑 白 Ｂ超 电源 电路 原理分析可知 ，＋１０ 电压 ７Ｖ 正常 ， 明 Ｂ板工作 正常， 说 也说明 ４ ＃电路板工作基本正常 ， 因 为４ ＃电路板工作若不正常 ， 就不会向 Ｂ板 的半控桥全波整流
日本SI住宅电气设计介绍与分析
日本SI住宅电气设计介绍与分析摘要 ：介绍了日本SI住宅中电气设计思路及设备敷设方式。
体现了SI住宅中支撑体与填充体分离，填充体可灵活更新的思路。
关键词 ：日本住宅，SI设计，电气设计刘 轶/中国建筑标准设计研究院ＳＩ住宅是在２０世纪中期荷兰学者哈布拉肯提出的在开放建筑思想理论的基本上发展而来的。
Ｓ是英文Ｓｋｅｌｅｔｏｎ的缩写，表示具有耐久性、公共性的住宅支撑体，是住宅中不允许住户随意变动的一部分。
Ｉ是英文Ｉｎｆｉｌｌ的缩写，表示具有灵活性、专有性的住宅内充体，是住宅内住户在住宅全寿命周期内可以根据需要灵活改变的部分。
Ｓ与Ｉ的分离使得住宅具备结构耐久性、室内空间灵活性以及填充体可更新性等特点。
同时兼具低能耗、高品质和长寿命的优势。
对于设备专业来说，ＳＩ住宅的特点及优势在于，户内的给排水、燃气、强电、弱电等设备管线均敷设在Ｉ（填充体）内，完全不破坏Ｓ（支撑体）既保证了房屋主体的坚固和耐用性，也为日后的改造及维护创造了良好的条件。
1 外电源由于日本的供电方式及电压等级（高压６６００Ｖ、低压１１０Ｖ），变压器一般设置在室外（图１），住宅楼内不设置变配电所。
国内住宅建筑，体量较大者多为地下室设置变配电所，体量小者多采用箱式变压器供电。
2 公共区域管线电气管线通过设置在公共区域的管道间（竖井）引至各层。
在日本ＳＩ住宅中，强电、弱电、给水管、排水管、燃气管等设备管线均综合统一设置在同一管道间（竖井）内（图２）。
这样既保证了公共管线敷设布置不影响户内空间，又节省了有限的公共空间。
目前我国出于设备安全性及各个系统主管部门的要求，还采用各专业系统分开设置独自竖井的方式。
浪费了有限的公共空间，增加公摊面积。
实践证明，在保证各系统运行安全性可靠性的基础上，统一敷设并不会使各系统互相干扰，影响其正常运行。
3 户内设备安装强电箱、综合信息箱及可视对讲等均设置在户内，一户一套。
当住宅内发生电气故障时不会影响其他住户。
我国常用方式为强弱电箱暗敷在结构墙，建筑墙内。
fu-5单端15w低电压设计
FU-5单端15W低电压设计李平川本人早些年曾经搞过一段时间的无线电维修工作，主要是维修大型工业扩音机，如上海飞跃275×2－2，飞跃150，R50等机器，所以经常接触的就是这些大功率的电子管扩音机，这几年没事闲暇之时搞些电子制作，一度受本地的一些音响发烧友的影响，开始迷上了音响DIY发烧，凭借着有些无线电基础和维修经验，制作过几台小功率的胆机，在发烧思想日渐积极的情况下，这些小功率的的胆机已经不能适合自己的发烧要求了，整理自己手中的管子收藏品，正巧有十几只在搞无线电时收集的美国GE和RCA的大功率三极管805，还有几只曙光和峡光的FU5。
看到这些大管子心中顿觉欢喜，心血来潮想做来试试。
FU5是直热式大功率三极功率发射管，世界上有几大电子管厂生产过该管子，国产型号是FU5，欧洲型号为805。
近年曙光长沙电子管厂有生产出一款新款同类型的管子805A，该管子在各种技术参数上相对FU5都有了改进，还在设计上做了改动，将管子的屏帽取消，屏级改到管子的空脚上去，外观和845，211一样，内部屏级结构相似。
该管子手册给出的工作电压很高，屏级耗散功率较大，屏压高达1500V，灯丝电压10V，电流3.25A，很不适合初级胆机制作基础的烧友制作，有一定的危险性，并且对滤波电解的耐压，电源变压器，输出变压器的绝缘要求很高，相应的制作成本会大大的增加。
在这里本人就向大家介绍一下FU5低压运行的单端甲类运用，大大的确保了安全性。
FU5是正栅压管，属右特性三级功率管，过去主要工作在大型扩音机里作音频放大，典型是在上海飞跃275扩音机里担任音频放大角色，使用两只FU5作乙类推挽放大，工作电压1500V，栅压－16V，这种工作电压对广大胆爱好者烧友来说，无疑是道难以越过的鸿沟了，感觉近几年来用FU5制作的胆机真是少之又少，没有几位烧友看中这管子的，恐怕是被这可怕的高压和大功率的屏耗给吓退了吧。
那么就没有折衷的办法了吗？答是确定的，有！就是选择低电屏压的工作方式，这样运用的弊端就是效率下降，输出功率降低。
注塑机电脑电气电路分析---日本富士(FUJI)电脑知识
日本富士（FUJI）电脑知识 (2)1、日本富士电脑各级别密码 (2)2、FUJI电脑传输软盘程序 (2)3、FUJI控制器时间重设 (3)4、01版FUJI控制器原始资料进入方法 (5)5、富士电脑电子尺归零 (7)6. 富士电脑常见故障分析 (8)日本富士（FUJI）电脑知识1、日本富士电脑各级别密码用户密码：HPCUSR工厂密码：HPCFAC停机密码：HPCSTP （用于设定、解除停机密码）特权密码：SAKAIM （用于恢复出厂设定的密码）2、FUJI电脑传输软盘程序1.请您找到此画面；2.选择FLASH，选择ALL，光标移到“SA VE”，按“确定”。
3.关机。
插入程式传输盘1。
4.在面板后面JP处短接此两点，如图。
JP5.打开电源，此时面板上的手动指示灯会一闪一闪，表示程式正在传输过程中；6.大约10分钟后，指示灯一直亮，表示程式传输盘1工作完毕。
7.取出程式传输盘1，放入程式传输盘2。
此时，面板上的手动指示灯又继续一闪一闪，表示程式继续传输。
8.大约5分钟，指示灯一直亮，表示程式传输完毕。
9.关机，取出软盘，拔下短接夹。
10.打开电源，再回到“机器原始资料”画面，光标移到“LOAD”，按“确定”。
3、FUJI控制器时间重设当FUJI控制器中电池失效时，开机时会一直跳出停机密码输入对话框，即使输入了正确的停机密码后，重新启动后，依旧会跳出停机密码输入对话框。
在此情况下，必须要重新设置系统的内部时钟。
首先，开机时输入停机密码：HPCSTP然后，进入密码更改画面，注意，不需要设置停机密码。
此时注意到此画面右下角的时间标志中日期，时间的显示是星号，表示系统内部时钟紊乱。
请按F10键，这时会跳出一个进入内部权限的对话框。
这个密码不是停机密码，是内部权限密码，输入HPCFAC后，即可进入内部画面，此时请进入辅助画面。
现在即可设置系统日期和时间，进行设置。
注意：用“.”转换年月日。
4、01版FUJI控制器原始资料进入方法1. 按“取消”+“松退”进入解除密码画面，输入密码：HPCFAC，即解除了密码保护功能。

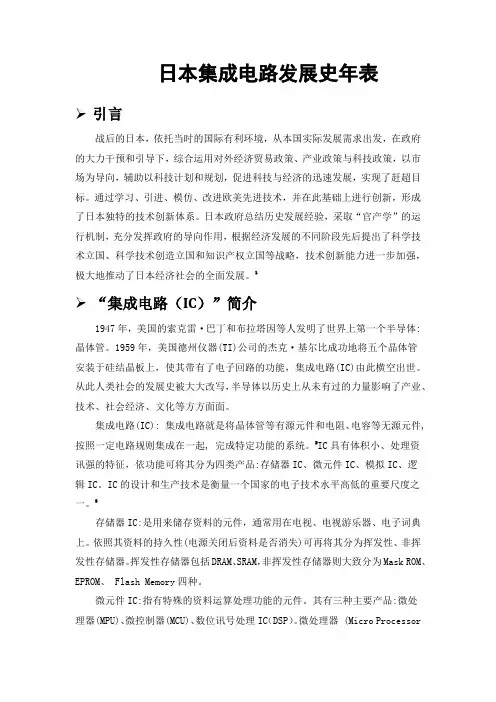

日本集成电路发展史年表
日本集成电路发展史年表➢引言战后的日本，依托当时的国际有利环境，从本国实际发展需求出发，在政府的大力干预和引导下，综合运用对外经济贸易政策、产业政策与科技政策，以市场为导向，辅助以科技计划和规划，促进科技与经济的迅速发展，实现了赶超目标。
通过学习、引进、模仿、改进欧美先进技术，并在此基础上进行创新，形成了日本独特的技术创新体系。
日本政府总结历史发展经验，采取“官产学”的运行机制，充分发挥政府的导向作用，根据经济发展的不同阶段先后提出了科学技术立国、科学技术创造立国和知识产权立国等战略，技术创新能力进一步加强，极大地推动了日本经济社会的全面发展。
1➢“集成电路（IC）”简介1947年，美国的索克雷·巴丁和布拉塔因等人发明了世界上第一个半导体:晶体管。
1959年，美国德州仪器(TI)公司的杰克·基尔比成功地将五个晶体管安装于硅结晶板上，使其带有了电子回路的功能，集成电路(IC)由此横空出世。
从此人类社会的发展史被大大改写，半导体以历史上从未有过的力量影响了产业、技术、社会经济、文化等方方面面。
集成电路(IC): 集成电路就是将晶体管等有源元件和电阻、电容等无源元件, 按照一定电路规则集成在一起, 完成特定功能的系统。
2IC具有体积小、处理资讯强的特征，依功能可将其分为四类产品:存储器IC、微元件IC、模拟IC、逻辑IC。
IC的设计和生产技术是衡量一个国家的电子技术水平高低的重要尺度之一。
3存储器IC:是用来储存资料的元件，通常用在电视、电视游乐器、电子词典上。
依照其资料的持久性(电源关闭后资料是否消失)可再将其分为挥发性、非挥发性存储器。
挥发性存储器包括DRAM、SRAM，非挥发性存储器则大致分为Mask ROM、EPROM、 Flash Memory四种。
微元件IC:指有特殊的资料运算处理功能的元件。
其有三种主要产品:微处理器(MPU)、微控制器(MCU)、数位讯号处理IC（DSP）。
M57959LM57962L型IGBT厚膜驱动电路
●隔离电压 VISO :2500V r ms ●工作温度范围 : - 20～ + 70 ℃
的 , 但输出有一定的传输延迟时间 tPL H 和 tPHL ; 另 外 , M 57959L / M 57962L 通电后或保护复位后均需
●存贮温度范围 : - 25～ + 100 ℃
一定的自检时间 (1～2ms) , 在工作频率或控制精度
1 脚 (D E T) :检测输入 4 脚 (V CC) :正电源 5 脚 (OU T) :输出脚 6 脚 (V EE) :负电源 8 脚 ( FOU T ) 过载/ 短路指示输出 13 脚 ( IN) :输入脚 14 脚 (VIN ) :输入级电源 2 、3 、7 、9 、10 、11 、12 均为空脚 (但前面 5 个引脚
1. 概述
M 57959L / M 57962L 是日本三菱电气公司为 驱动 I GB T 而设计的厚膜集成电路 , 其实质是一个 隔离型放大器 , 采用光电耦合方法实现输入与输出 的电气隔离 , 隔离电压高达 2500V ; 并配置了短路/ 过载保护电路 , M 57959L / M 57962L 可分别驱动 600V / 200A 和 600V / 400A 级 I GB T 模块 。由于其 具备较高的性价比 , 因而在各种交直流伺服电路和 变频器中得到广泛的应用 。
tf
VI = 5V ϖ0 TJ = 85 ℃
t RES
IFO
R = 4. 7kΩ
VSC
ห้องสมุดไป่ตู้14
15
V
-7
- 10 V
4. 75
5
5. 25 V
16
mA
13
14
V
-8
-9
松下等离子PZC电源板电路分析与维修(精品)
松下等离子PZC电源板电路分析与维修（精品）42PZ700C电源板电路分析与精解吴善龙标题中的6种机型P板电路是基本相同的。
因此检修中可以按同一电路分析、检测。
为了下面的叙述方便，称这种类型的P板为42PZ700C机P板。
而在42PA7C、42PV70C、42PV700C、42PV80C、50PV80CA这5种机型中，P板电路是相同的，已在以前的文稿中讲解过。
为了下面的叙述方便，称这种类型的P板为42PV70C P板。
上述两种类型的P板电路，差别较大，差别在于42PV70C的P板中，采用的是集成电路为主，而集成电路的电路位号是以IC为开关的。
在42PZ700C机中，P板电路是以厚膜集成电路为主构成的，电路位号是以MC为开头的，简称为厚膜电路，也叫厚膜块。
厚膜块是把IC及外接的R、C、L、三极管、二极管等小的元器件封装在有铜铂走线的陶瓷基板上，也叫二次集成电路。
实践证明:厚膜块在各种电器中的故障率是比较高的。
P板电路由以下电路部分组成:1、 CPU控制电路:用于接收来自DG板、D板内CPU的开关机控制、保护信息，控制P板内电源电路的开启与关闭。
对P板内各个电路进行故障检测，若发现有故障，自动进行关机保护，并报知DG板CPU进行保护关机、并进行灯闪指示故障部位。
CPU的位号是MC701，这是一个厚膜块。
2、 PFC电路:把输入的220V交流电变为390V的直流电，为VSUS电源电路、VDA电源电路供电。
由MC601、MC603、储能电感L603组成。
3、 VSUS电源电路:由MC201、MC202、MC203、T201组成。
4、 VDA/15V电源电路:由MC301、T301、MC401组成。
5、待机电源电路:由IC501、T501组成，产生STB+5V电源。
6、 MC501是市电检测电路:当市电异常时，通知MC701进入保护状态，不开机。
一、待机电源电路的工作原理:1、待机电源的启动:当把电视机的电源插头插入220V电源插座时，220V交流电通过保险电阻RF601加到单相整流桥D501的输入端，整流输出的脉动电压经C503滤波得到290V的直流电压，加到待机电源变压器T501初级线圈P2—P1端，P1端与待机电源振荡块5脚相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
众所皆知，电源电路设计，乃是在整体电路设计中最基础的必备功夫，因此，在接下来的文章中，将会针对实体电源电路设计的案例做基本的探讨。
电源device电路1※输出电压可变的基准电源电路（特征：使用专用IC基准电源电路）图1是分流基准（shunt regulator）IC构成的基准电源电路，本电路可以利用外置电阻与的设定，使输出电压在范围内变化，输出电压可利用下式求得：----------------------（1）：内部的基准电压。
图中的TL431是TI的编号，NEC的编号是μPC1093，新日本无线电的编号是NJM2380，日立的编号是HA17431，东芝的编号是TA76431。
（特征：高精度、电压可变）类似REF-02C属于高精度、输出电压不可变的基准电源IC，因此设计上必需追加图2的OP增幅IC，利用该IC的gain使输出电压变成可变，它的电压变化范围为，输出电流为。
2※利用单电源制作正负电压同时站立的电源电路（特征：正负电压同时站立）虽然电池device的电源单元，通常是由电池构成单电源电路，不过某些情况要求电源电路具备负电源电压。
图3的电源电路可输出由单电源送出的稳定化正、负电源，一般这类型的电源电路是以正电压当作基准再产生负电压，因此负电压的站立较缓慢，不过图3的电源电路正、负电压却可以同时站立，图中的TPS60403 IC可使的电压极性反转。
3※40V最大输出电压的Serial Regulator（特征：可以输出三端子Regulator IC无法提供的高电压）虽然三端子Regulator IC的输出电压大约是24V，不过若超过该电压时电路设计上必需与IC以disk lead等组件整合。
图5的Serial Regulator最大可以输出+40V 的电压，图中 D2 Zener 二极管的输出电压被设定成一半左右，再用R7 VR1 R8 将输出电压分压，使该电压能与VZ2 的电压一致藉此才能决定定数。
必需注意的是R7 R8 若太大的话，会引发输出电压噪声上升与波动等问题；反R7 R8之若太小的话，会有发热耗损电力之虞，因此一般以R7 R8 2-5K 比较合适。
5※输出电压为 40-80的Serial Regulator（特征：利用disk lead组件输出高电压）图6是可以输出电压为40-80 的Serial Regulator，由于本电路的输出电压非常高，因此无法使用OP增幅IC。
图中的VCEO是利用 120V的2SC2240-GR构成误差增幅器。
此外本电路还追加TR5 与Cascode 增幅器，藉此改善误差增幅器的频率特性。
2SK373-Y是 VDS=100V的FET，它可以构成高耐压的定电流电源。
除了FET之外还可以使用最大使用电压为100V ，定格电力为300MW ，石冢电子的定电流二极管E-202。
※输出电压为 150V的高电压Serial Regulator（特征：设有输出短路保护电路）如图7所示本Serial Regulator的base的共通增幅电路与OP增幅器输出端连接，因此可以输出高电压。
如果输出发生短路的话，TR3 的保护电路就会动作，TR3将流入120MA 限制在范围内，此时输入电压会施加至 TR2的drain与source之间，所以会有20W 左右的损失。
※输出电压为400V 的高电压Serial Regulator（特征：设有输出短路保护电路）如图8所示误差增幅器的基准电位与输出电位连接，形成浮动增幅型Serial Regulator。
虽然电源变压器（transistor）必需使用误差增幅器专用的绕线，不过误差增幅器是由OP增幅器构成，因此非常适用于高电压Regulator。
此外为避免输出短路时的大电力损失，因此保护电路具备倒V型特性。
※T0-220封装的非绝缘型Step Down Converter（特征：无封装面积变大之虞，可将线性电源变成switching电源）三端子Regulator的损失若超过3W 时，冷却片的面积会变得非常大，因此必需改用非线性而且效率极高较不易发热的switching type DC-DC Converter，不过实际上由于DC-DC Converter使用的组件数量非常多，因此有可能造成封装面积过大等问题。
如图9所示若使用与三端子Regulator同级的T0-220封装控制IC，就能获得输入电压为8-24V ，输出 5V，电流为 3.5A 的Step Down Converter。
这种Converter最大特征是结构简单动作稳定，而且使用组件的数量非常少，因此不需刻意变更印刷电路板的pattern，或是担心封装面积变大等困扰，虽然价格稍为偏高不过Serial Regulator几乎网罗所有的规格。
本电路是由外置的二极管（diode）、电容、线圈，以及设定电压的电阻所构成，只有电容比较特殊必需使用switching电源专用低阻抗（impedance）type。
PQ1CG系列的产品几乎函盖拥所有电压、电流规格，从2.5V 低输出电压到5A以下机型一应具全而且都已经商品化。
表1是T0-220封装非绝缘型Step Down Converter IC的规格一览，表中的PQ1CG3032FZ第五根脚兼具soft start与ON/OFF功能，因此使用上非常方便。
：VODJ输出电压调整端子；feedback：输出归返（return）端子VC；：位相补偿用端子ON/OFF：standby端子；：输入端子VIN；：输出端子VOUT；NS：国家半导体。
表1 T0-220封装的DC-DC Converter控制IC的规格※寻址Step Down Converter（特征：IC容易取得价格低廉）图10使用历史相当长久的Step Down Converter控制IC，它的输入电压为8-16V ，输出电压为 5V 600MA。
本Converter最大特点是价格低廉容易取得。
图中的MC34063（On Semiconductor Co）动作频率被设为45KHZ ，因此线圈与电容器的外形可能会变大，不过只要印刷pattern设计得宜的话，上述问题对动作上尚不致构成困扰。
必须注意的是类似新日本无线的NJM2360与NJM2374A，虽然是特性相同的IC，不过结构上却不相同，只有国家半导体的LM2574N-ADJ 与Sunken的SAI01是寻址Step Down Converter用IC。
※On Board电源用Step Down Converter（特征：封装面积小，操作简易的DC-DC Converter）图11是利用寻址控制IC构成封装面积很小的Step Down Converter，它的输入电压为6-16V ，输出电压为 5V 450MA。
图中的MAX738 IC为8pin的DIP封装，输入端的积层陶瓷电容C2 必需贴近IC的lead否则无法顺利动作。
本IC的动作频率为160-170KHZ 左右，因此周边的被动组件可以使用lead type。
电容的等价串联阻抗必需使用低于0.5欧的type；线圈的inductance为100UH 或是 33UH※效率95%的超小型Step Down Converter（特征：由5*5MM 的控制IC构成）如图12所示超小型Step Down Converter，是由外型尺寸为5*5MM 的IC与数个外置组件构成，本电路内建两个power MOSFET属于同步整流type，它可以利用FBSEL端子的设定，使输出电压VOUT 作1.5 1.8 2.5V 三种切换。
※可输出5-10V 低噪讯DC-DC Converter（特征：适用于电池device等模拟电路电源）电池device的单电源，经常被要求必需能够提供OP增幅器的数个模拟电路正、电源，由于电流值相当低因此使用的组件数量相对很少。
13是输入电压为5V ，输出电压为10V 的DC-DC Converter，图中的MAX865是8 pin的μMAX封装内建CMOS charge pump的控制IC，它只要四个外置电容就可以 1.5-6V输入电源，制作两倍的正负电压，由于本电路未使用线圈，所以峰值电位（spike）的噪讯（noise）非常低。
charge pump的电容C1 C2 必需使用低等价串联阻抗，耐压超过16V 以上的电容组件，因为加大容量时可以降低波动（ripple）电压提高效率。
根据规格书（datasheet）的记载MAX865内部的输出阻抗，分别是正电压端为90欧，负输出为160欧（输入为5V 时）。
若流入5MA的负载电流时，正电压端会产生0.45V 的电压下降，负电压端则产生0.8V 的电压下降，要求无电压变动的电路可以采用MAX865并联连接，或是改用MAX743 type。
此外V- 电路的负载电流较大时，基于保护电路等考虑，可以将shot key barrier二极管连接于V- 端子与GND 端子（第4 pin）之间。
※可输出+5-- --5V 的DC-DC Converter（特征：可辅助正电源系统得负电源需求）小型量测设备经常会有负电源需求，如果不需大电流容量时，可以使用charge pump的极性反转Converter。
图14的DC-DC Converter可以使5V 的极性反转，同时输入 –5V 50MA的电力，图中的MAX860是8 pin表面封装type控制IC；表2是表面封装type控制IC的规格一览。
上述Converter的动作频率可设定成6K 50K 130K 三种形式，无小型化要求时可将 VC端子与输出端连接设定成130K ，同时使用低容量的小型电容。
图14的设定值为50KHZ ，输入电压范围为1.5-5V ，输出阻抗为 12，最大负载电流为 50。
如果希望利用负载降低电压时，可将MAX860并联连接。
表2 极性反转型Step Down Converter控制IC的规格※可使电池电压上升的Step Up Converter（特征：电池能量100%发挥）使用二次电池驱动的可携式电子产品，要求即使电池电压下降亦能长时间动作，因此出现可将5V 的电池电压Step Up，输出200MA 的Converter（图15）。
如表3所示具备上述功能的IC种类非常多，由于这类IC大多具有shut down端子（pin），因此可用logic level控制输出的ON/OFF。
此外即使shut down输出与输入也不会连通线圈，使得输入电压（电池电压）直接被输出。
要求大电流的场合（case）建议改用流入线圈的峰值电流极小，而且又是固定频率的PWM type MAX1700 IC。
表3 Step Up Converter控制IC的规格※高电压Step Down Converter（特征：无变压器可使100-400V 直流电压转换成15V ）如图16所示本Step Down Converter可将100V 以上高电压转换成15V，由于本电路未使用变压器就可以获得低电压，因此使用上非常方便。
