各类传感器的工作原理
各类电力传感器的类型与工作原理
各类电力传感器的类型与工作原理电力传感器是一种用于测量和监测电力系统中各种参数的设备，它们可以测量电流、电压、功率、功率因素等重要参数，为电力系统的运行和维护提供了必要的数据支持。
根据其工作原理和用途，可以将电力传感器分为多种类型，包括电流传感器、电压传感器、功率传感器、功率因素传感器等。
本文将介绍各种电力传感器的类型、工作原理以及应用领域。
一、电流传感器电流传感器是用于测量电路中电流大小的传感器，根据其工作原理和测量方式的不同，可以分为电流变压器、霍尔传感器、电阻式电流传感器等。
1. 电流变压器电流变压器是一种通过电磁感应原理来测量电路中电流大小的传感器。
它是利用电流在导体中产生的磁场来实现测量的，一般由磁芯、一次绕组和二次绕组组成。
当电路中通过电流时，一次绕组产生的磁场会感应在二次绕组上，从而实现对电流大小的测量。
电流变压器具有测量范围广、精度高、响应速度快等优点，广泛应用于电力系统中的电流测量和保护。
2. 霍尔传感器霍尔传感器是一种利用霍尔效应来测量电路中电流大小的传感器。
当电流通过导体时，导体周围会形成磁场，而霍尔传感器可以感应到这种磁场的变化，并将其转换为对电流大小的测量值。
霍尔传感器具有结构简单、使用方便等优点，适用于对电流进行非接触式测量的场合。
3. 电阻式电流传感器电阻式电流传感器是一种利用电路中电流通过电阻产生的电压来实现测量的传感器。
它通常由一根电阻和电流变换电路组成，通过测量电阻两端的电压来计算电路中的电流值。
电阻式电流传感器具有价格低、体积小、可靠性高等优点，适用于对电流进行低成本测量的场合。
二、电压传感器电压传感器是用于测量电路中电压大小的传感器，根据其测量原理和结构不同，可以分为电位器式电压传感器、电容式电压传感器、电压变压器等。
1. 电位器式电压传感器电位器式电压传感器是一种利用电位器原理来测量电路中电压大小的传感器。
它通过调节电位器的位置来改变电路中的输出电压，从而实现对电压大小的测量。
传感器的工作原理与应用
传感器的工作原理与应用传感器是一种能够将环境中的物理量或化学量转换为电信号的设备。
它们在现代科技中起着至关重要的作用，广泛应用于各个领域，如工业生产、交通运输、环境监测等。
本文将详细介绍传感器的工作原理与应用，并分点列出具体内容。
一、传感器的工作原理1. 传感器接收物理量或化学量信号：传感器通过感受物理量或化学量的变化，如温度、湿度、光照强度、压力、气体浓度等。
2. 传感器将信号转换为电信号：传感器接收到的物理量或化学量信号将经过内部的转换装置转换为电信号。
3. 传感器将电信号传输至处理装置：传感器将转换后的电信号传输至外部处理装置，如计算机、控制系统等。
4. 处理装置分析电信号并作出响应：处理装置对传感器传输的电信号进行分析，并根据分析结果作出相应的响应，比如控制输出设备的运行状态。
二、传感器的应用1. 工业应用：- 温度传感器：用于监测工业生产过程中的温度变化，确保设备和产品的正常运行。
- 压力传感器：用于测量管道和容器中的压力，及时发现异常情况并采取相应措施。
- 液位传感器：用于监测液体的容器中的液位，防止过度溢出或过度抽空造成的危险。
2. 医疗应用：- 心率传感器：用于监测患者的心率情况，提供实时数据，方便医生进行诊断和治疗。
- 血糖传感器：用于监测糖尿病患者的血糖水平，提醒患者及时调整饮食和胰岛素剂量。
3. 交通运输应用：- 车速传感器：用于测量车辆的速度，提供准确的数据供驾驶员参考，确保车辆安全行驶。
- 排放传感器：用于检测车辆的尾气排放，减少环境污染。
4. 环境监测应用：- 光照传感器：用于测量光照强度，广泛应用于室内和室外照明系统的自动调节。
- 气体传感器：用于监测环境中的气体浓度，如一氧化碳、二氧化碳等有害气体。
5. 智能家居应用：- 湿度传感器：用于测量房间内的湿度，实现空气湿度的自动调节。
- 火灾传感器：用于检测房间内的烟雾和火焰，及时报警并采取相应的紧急措施。
6. 农业应用：- 土壤湿度传感器：用于测量土壤中的湿度，帮助农民合理浇水，提高农作物的产量和品质。
传感器的基本工作原理
传感器的基本工作原理传感器是一种能够将物理量转换为电信号的装置，通过在感应元件中引入外界物理量，使感应元件的某些特性发生变化，并将这些变化转换为电信号输出。
传感器的基本工作原理可以分为以下几种类型：1. 电阻式传感器：电阻式传感器利用物理量对电阻值的影响进行测量。
当外界物理量作用于感应元件时，感应元件的电阻值发生变化。
常见的例子包括温度传感器和光敏电阻。
2. 压阻式传感器：压阻式传感器通过测量外界物理量对压阻的影响来实现测量。
当外界物理量作用于感应元件时，感应元件的压阻值会发生变化。
例如，压力传感器可以通过测量被测介质对感应元件施加的压力来确定压力的大小。
3. 容抗式传感器：容抗式传感器是利用物理量对感应元件的电容或电感进行测量的。
当外界物理量作用于感应元件时，感应元件的电容或电感值会发生变化。
例如，湿度传感器可以通过测量空气中的水分对感应元件的电容影响来确定湿度的大小。
4. 磁阻式传感器：磁阻式传感器利用磁阻效应来测量外界物理量的变化。
当外界磁场作用于感应元件时，感应元件的电阻值会发生变化。
例如，磁场传感器可以通过测量磁场对感应元件电阻的影响来确定磁场强度的大小。
5. 光电式传感器：光电式传感器是利用光电效应来测量外界物理量的。
当外界物理量作用于感应元件时，感应元件的光电特性会发生变化。
例如，光电传感器可以通过测量光照对感应元件电流或电压的影响来确定光照强度的大小。
以上是传感器的基本工作原理，不同的传感器类型在测量不同的物理量时采用不同的工作原理。
这些工作原理的理论基础和具体实现方式可以根据具体的传感器类型进一步研究和了解。

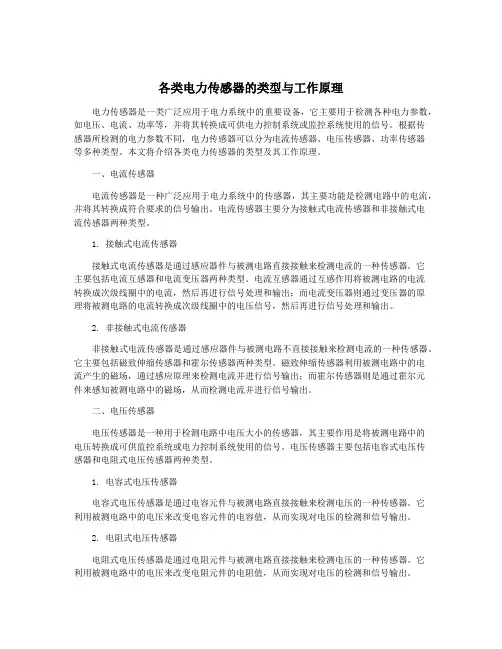

各类电力传感器的类型与工作原理
各类电力传感器的类型与工作原理电力传感器是一类广泛应用于电力系统中的重要设备，它主要用于检测各种电力参数，如电压、电流、功率等，并将其转换成可供电力控制系统或监控系统使用的信号。
根据传感器所检测的电力参数不同，电力传感器可以分为电流传感器、电压传感器、功率传感器等多种类型。
本文将介绍各类电力传感器的类型及其工作原理。
一、电流传感器电流传感器是一种广泛应用于电力系统中的传感器，其主要功能是检测电路中的电流，并将其转换成符合要求的信号输出。
电流传感器主要分为接触式电流传感器和非接触式电流传感器两种类型。
1. 接触式电流传感器接触式电流传感器是通过感应器件与被测电路直接接触来检测电流的一种传感器。
它主要包括电流互感器和电流变压器两种类型。
电流互感器通过互感作用将被测电路的电流转换成次级线圈中的电流，然后再进行信号处理和输出；而电流变压器则通过变压器的原理将被测电路的电流转换成次级线圈中的电压信号，然后再进行信号处理和输出。
2. 非接触式电流传感器非接触式电流传感器是通过感应器件与被测电路不直接接触来检测电流的一种传感器。
它主要包括磁致伸缩传感器和霍尔传感器两种类型。
磁致伸缩传感器利用被测电路中的电流产生的磁场，通过感应原理来检测电流并进行信号输出；而霍尔传感器则是通过霍尔元件来感知被测电路中的磁场，从而检测电流并进行信号输出。
二、电压传感器电压传感器是一种用于检测电路中电压大小的传感器，其主要作用是将被测电路中的电压转换成可供监控系统或电力控制系统使用的信号。
电压传感器主要包括电容式电压传感器和电阻式电压传感器两种类型。
1. 电容式电压传感器电容式电压传感器是通过电容元件与被测电路直接接触来检测电压的一种传感器。
它利用被测电路中的电压来改变电容元件的电容值，从而实现对电压的检测和信号输出。
2. 电阻式电压传感器电阻式电压传感器是通过电阻元件与被测电路直接接触来检测电压的一种传感器。
它利用被测电路中的电压来改变电阻元件的电阻值，从而实现对电压的检测和信号输出。

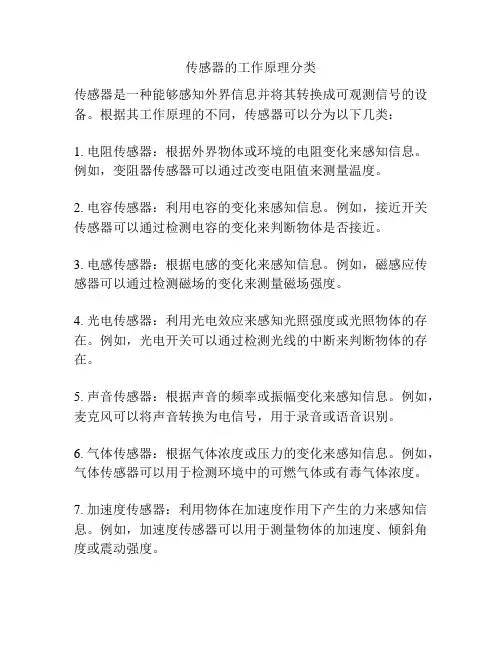

传感器的工作原理分类
传感器的工作原理分类
传感器是一种能够感知外界信息并将其转换成可观测信号的设备。
根据其工作原理的不同，传感器可以分为以下几类：
1. 电阻传感器：根据外界物体或环境的电阻变化来感知信息。
例如，变阻器传感器可以通过改变电阻值来测量温度。
2. 电容传感器：利用电容的变化来感知信息。
例如，接近开关传感器可以通过检测电容的变化来判断物体是否接近。
3. 电感传感器：根据电感的变化来感知信息。
例如，磁感应传感器可以通过检测磁场的变化来测量磁场强度。
4. 光电传感器：利用光电效应来感知光照强度或光照物体的存在。
例如，光电开关可以通过检测光线的中断来判断物体的存在。
5. 声音传感器：根据声音的频率或振幅变化来感知信息。
例如，麦克风可以将声音转换为电信号，用于录音或语音识别。
6. 气体传感器：根据气体浓度或压力的变化来感知信息。
例如，气体传感器可以用于检测环境中的可燃气体或有毒气体浓度。
7. 加速度传感器：利用物体在加速度作用下产生的力来感知信息。
例如，加速度传感器可以用于测量物体的加速度、倾斜角度或震动强度。
8. 拉压传感器：根据物体施加的拉力或压力来感知信息。
例如，压力传感器可以通过测量弹性体的变形来判断受力情况。
以上是传感器根据其工作原理的分类，每种传感器都有各自特定的工作原理和应用领域。
几种常见的转速传感器的工作原理
几种常见的转速传感器的工作原理转速传感器是用于测量物体转速的设备，常见的转速传感器有霍尔效应传感器、磁致伸缩传感器、光敏传感器和电流传感器等。
1. 霍尔效应传感器（Hall Effect Sensor）：霍尔效应是指当通过导体流动的电流受到垂直于电流方向的磁场的作用时，导体两侧会产生一种电势差。
霍尔传感器利用了这种效应来检测磁场的变化，从而测量转速。
传感器内部包含有一个霍尔元件和一个磁场发生器（通常是一个永磁体或一个电磁线圈）。
当被检测的物体上有一个磁场通过时，霍尔元件感受到电平的变化，从而测量转速。
2. 磁致伸缩传感器（Magnetic Inductive Sensor）：磁致伸缩传感器是利用磁致伸缩效应来测量转速的。
该传感器的工作原理是通过一个电磁线圈产生一个变化的磁场，当被检测的物体接近传感器时，物体的磁导率影响了电磁线圈的电压，从而测量转速。
3. 光敏传感器（Optical Sensor）：光敏传感器利用光信号来测量转速。
通常，光敏传感器含有一个光源和一个光敏元件。
光源发出一个光束，当被检测的物体经过传感器时，物体遮挡了光源，光敏元件接收到的光信号发生变化，从而测量转速。
4. 电流传感器（Current Sensor）：电流传感器能够通过测量物体通过的电流来测量转速。
通常，电流传感器内部含有一个电流变压器或者霍尔元件。
当电流通过传感器时，它会引起感应电压或电流的变化，从而测量转速。
这些转速传感器的工作原理各有特点，而选择合适的转速传感器要根据实际应用的要求。
无论是工业自动化领域还是汽车制造领域，转速传感器的准确可靠的测量对于保证设备和系统的正常运行都具有重要意义。
常见传感器的工作原理
课 时 作 业
LK ·物理
教 学 教 法 分 析
选修3-2
课 堂 互 动 探 究
2．热敏电阻的两种类型：热敏电阻的电阻率随温度变化 而明显变化， 常见的有两种类型， 图 5－2－ 1 中甲为 PTC 型， 乙为 NTC 型．PTC 型为正温度系数热敏电阻，NTC 型为负
教 学 方 案 设 计
温度系数热敏电阻．
LK ·物理
教 学 教 法 分 析
选修3-2
课 堂 互 动 探 究
教 学 方 案 设 计
当 堂 双 基 达 标
课 前 自 主 导 学 菜 单
课 时 作 业
LK ·物理
教 学 教 法 分 析
选修3-2
课 堂 互 动 探 究
教 学 方 案 设 计
当 堂 双 基 达 标
课 前 自 主 导 学 菜 单
课 时 作 业
课 堂 互 动 探 究
作用Βιβλιοθήκη 将光信号转换成电信号光敏电阻
将温度变化转换成电 学量变化
教 学 方 案 设 计
、光敏晶体 常见敏 热敏电阻、 热电偶 等 光电池 等 感元件 管、
当 堂 双 基 达 标
构造
课 前 自 主 导 学 菜
光敏电阻由金属硫化物 等 半导体 材料制成
热敏电阻由 半导体 材 料制成
课 时 作 业
当 堂 双 基 达 标
课 前 自 主 导 学
式、变 极板面积
式和变 介电常数 式三种．
课 时 作 业
菜
单
LK ·物理
教 学 教 法 分 析
选修3-2
课 堂 互 动 探 究
(4)洗衣机的水位控制装置 全自动洗衣机的水位控制装置中使用 压力 传感器， 当筒
常见传感器的工作原理
常见传感器的工作原理电感式接近由高频振荡、检波、放大、触发及输出电路等组成。
振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。
振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。
下面为详细介绍：1、通用型接近传感器的工作原理：振荡电路中的线圈L产生一个高频磁场。
当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。
随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。
然后，振荡减弱直至停止。
传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。
2、所有金属型传感器的工作原理：所有金属型传感器基本上属于高频振荡型。
和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。
目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。
传感器检测到这个变化并输出检测信号。
3、有色金属型传感器工作原理：有色金属传感器基本上属于高频振荡型。
它有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率的变化。
当铝或铜之类的有色金属目标物接近传感器时，振荡频率增高；当铁一类的黑色金属目标物接近传感器时，振荡频率降低。
如果振荡频率高于参考频率，传感器输出信号。
4、接近传感器的原理：电容式接近传感器由高频振荡器和放大器等组成，由传感器的检测面与大地间构成一个，参与振荡回路工作，起始处于振荡状态。
当物体接近传感器检测面对，回路的电容量发生变化，使高频振荡器振荡。
振荡与停振这二种状态转换为电信号经放大器转化成二进制的开关信号。
标签: 传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感家族-各类传感器的工作原理
一、传感器的定义
国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。
传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
它是实现自动检测和自动控制的首要环节。
二、传感器的分类
目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种：
1、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器
2、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。
3、按传感器输出信号的性质分类，可分为：输出为开关量(“1”和"0”或“开”和“关”)的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。
关于传感器的分类：
1.按被测物理量分：如：力，压力，位移，温度，角度传感器等；
2.按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等；
3.按照传感器转换能量的方式分：
(1)能量转换型：如：压电式、热电偶、光电式传感器等；
(2)能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等；
4.按照传感器工作机理分：
(1)结构型：如：电感式、电容式传感器等；
(2)物性型：如：压电式、光电式、各种半导体式传感器等；
5.按照传感器输出信号的形式分：
(1)模拟式：传感器输出为模拟电压量；
(2)数字式：传感器输出为数字量，如：编码器式传感器。
三、传感器的静态特性
传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。
因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。
表征传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。
四、传感器的动态特性
所谓动态特性，是指传感器在输入变化时，它的输出的特性。
在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。
这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。
最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。
五、传感器的线性度
通常情况下，传感器的实际静态特性输出是条曲线而非直线。
在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度(非线性误差)就是这个近似程度的一个性能指标。
拟合直线的选取有多种方法。
如将零输入和满量程输出点相连的理论直线作为拟合直线；或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。
六、传感器的灵敏度
灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。
它是输出一输入特性曲线的斜率。
如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。
否则，它将随输入量的变化而变化。
灵敏度的量纲是输出、输入量的量纲之比。
例如，某位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。
当传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。
提高灵敏度，可得到较高的测量精度。
但灵敏度愈高，测量范围愈窄，稳定性也往往愈
差。
七、传感器的分辨力
分辨力是指传感器可能感受到的被测量的最小变化的能力。
也就是说，如果输入量从某一非零值缓慢地变化。
当输入变化值未超过某一数值时，传感器的输出不会发生变化，即传感器对此输入量的变化是分辨不出来的。
只有当输入量的变化超过分辨力时，其输出才会发生变化。
通常传感器在满量程范围内各点的分辨力并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨力的指标。
上述指标若用满量程的百分比表示，则称为分辨率。
八、电阻式传感器
电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。
主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。
九、电阻应变式传感器
传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。
电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。
半导体应变片具有灵敏度高(通常是丝式、箔式的几十倍)、横向效应小等优点。
十、压阻式传感器
压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
用作压阻式传感器的基片(或称膜片)材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。
十一、热电阻传感器
热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
在温度检测精度要求比较高的场合，这种传感器比较适用。
目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。
用于测量-200℃～+500℃范围内的温度。
十二、传感器的迟滞特性
迟滞特性表征传感器在正向(输入量增大)和反向(输入量减小)行程间输出-一输入特性曲线不一致的程度，通常用这两条曲线之间的最大差值△MAX与满量程输出F·S的百分比表示。
迟滞可由传感器内部元件存在能量的吸收造成。
压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。
实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。
