钢材在碱性条件下腐蚀性能的试验研究
金属的腐蚀实验
金属的腐蚀实验金属的腐蚀实验是一种常见的科学实验，旨在研究金属在特定条件下受到腐蚀的情况，以便分析金属材料的性能及其在特定环境中的适用性。
本文将介绍金属腐蚀实验的背景、实验方法、结果分析和实验应用，以及对腐蚀防护的探讨。
一、背景腐蚀是指金属在特定环境中与外界介质的相互作用下产生的化学或电化学反应。
腐蚀会导致金属材料的破坏和性能下降，影响工业设备的正常运行和寿命。
了解金属腐蚀现象对于材料科学和工程实践至关重要。
二、实验方法1. 实验材料本次实验选择了钢铁、铝、铜和镀锌板作为研究对象。
这些金属在现实应用中被广泛使用，对其腐蚀性能的研究具有实际意义。
2. 实验装置采用恒温水槽，确保实验条件的一致性。
在水槽内设置腐蚀试样的支架，以保持试样的稳定和相对位置的一致。
3. 实验步骤(1) 准备试样：将金属试样进行充分抛光和清洗，确保试样表面干净光滑。
(2) 安装试样：将试样固定在试样支架上，并将其放入恒温水槽中。
(3) 添加介质：向恒温水槽中加入腐蚀介质，如盐水或酸溶液，保证介质的浓度和温度的一致性。
(4) 实验观测：在规定的时间段内，记录试样的质量变化和表面形态变化。
三、结果分析通过一定时间的实验观测，得出如下结果：1. 不同金属材料的腐蚀程度不同。
在相同的实验条件下，铝和铜的腐蚀程度明显低于钢和镀锌板。
2. 相同金属材料在不同腐蚀介质中也会有差异。
在盐水中，腐蚀程度较大，而在酸溶液中，腐蚀程度较小。
3. 腐蚀程度随时间的推移而加剧。
初始阶段腐蚀缓慢，随着时间的推移，腐蚀速度逐渐增加。
四、实验应用金属腐蚀实验的结果可以为材料科学、工程设计和工业制造提供参考：1. 材料科学：通过研究金属腐蚀现象，科学家可以深入了解金属材料的特性和行为，为新材料的研发提供依据。
2. 工程设计：在设计工程结构时，需要考虑金属材料的腐蚀问题。
金属腐蚀实验可以帮助工程师选择适合特定环境的材料，并优化设计方案。
3. 工业制造：在工业生产中，金属材料常受到潮湿、酸碱等环境的影响。
铜材和钢材腐蚀率

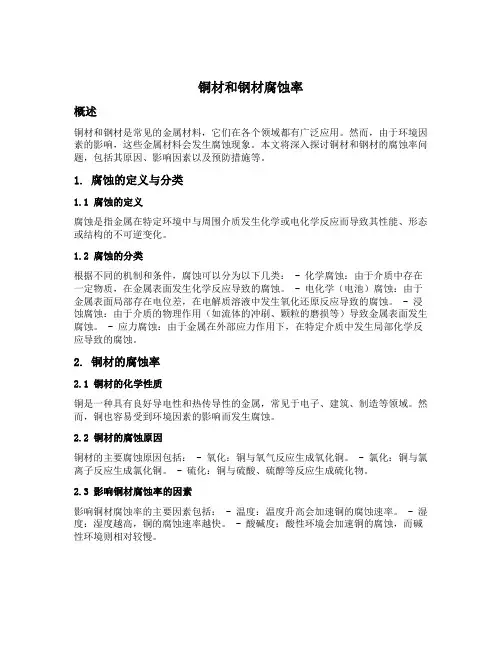

铜材和钢材腐蚀率概述铜材和钢材是常见的金属材料，它们在各个领域都有广泛应用。
然而，由于环境因素的影响，这些金属材料会发生腐蚀现象。
本文将深入探讨铜材和钢材的腐蚀率问题，包括其原因、影响因素以及预防措施等。
1. 腐蚀的定义与分类1.1 腐蚀的定义腐蚀是指金属在特定环境中与周围介质发生化学或电化学反应而导致其性能、形态或结构的不可逆变化。
1.2 腐蚀的分类根据不同的机制和条件，腐蚀可以分为以下几类： - 化学腐蚀：由于介质中存在一定物质，在金属表面发生化学反应导致的腐蚀。
- 电化学（电池）腐蚀：由于金属表面局部存在电位差，在电解质溶液中发生氧化还原反应导致的腐蚀。
- 浸蚀腐蚀：由于介质的物理作用（如流体的冲刷、颗粒的磨损等）导致金属表面发生腐蚀。
- 应力腐蚀：由于金属在外部应力作用下，在特定介质中发生局部化学反应导致的腐蚀。
2. 铜材的腐蚀率2.1 铜材的化学性质铜是一种具有良好导电性和热传导性的金属，常见于电子、建筑、制造等领域。
然而，铜也容易受到环境因素的影响而发生腐蚀。
2.2 铜材的腐蚀原因铜材的主要腐蚀原因包括： - 氧化：铜与氧气反应生成氧化铜。
- 氯化：铜与氯离子反应生成氯化铜。
- 硫化：铜与硫酸、硫醇等反应生成硫化物。
2.3 影响铜材腐蚀率的因素影响铜材腐蚀率的主要因素包括： - 温度：温度升高会加速铜的腐蚀速率。
- 湿度：湿度越高，铜的腐蚀速率越快。
- 酸碱度：酸性环境会加速铜的腐蚀，而碱性环境则相对较慢。
2.4 铜材的预防措施为了减少铜材的腐蚀，可以采取以下预防措施： - 表面处理：如涂层、镀层等可以增加铜材的耐蚀性。
- 选择合适的环境：避免将铜材暴露在潮湿、酸性或碱性环境中。
- 定期维护：定期对铜材进行清洁和保养，及时修复可能存在的损伤。
3. 钢材的腐蚀率3.1 钢材的化学性质钢是一种由铁和其他元素（如碳、锰等）组成的合金。
钢具有高强度和耐磨损等优点，但也容易受到腐蚀影响。
常用结构钢土壤腐蚀行为的研究
常用结构钢在抚顺望花区土壤腐蚀行为的研究摘要随着埋地管线的应用，土壤腐蚀问题越来越受到大家的重视，本论文以铸铁和20号钢等常用结构钢为研究对象，对比研究其在抚顺望花区土壤中的腐蚀行为。
采用埋片和电化学试验对20号钢和铸铁在望花区的耐蚀性做了研究。
埋片实验研究了20号钢和铸铁在望花区土壤中埋片336小时的均匀腐蚀速率，研究表明：在望花土壤中20号钢的腐蚀较严重，年腐蚀率为0.0190mm/a，铸铁腐蚀较轻，年腐蚀率为0.0075mm/a，20号钢的腐蚀速率为铸铁的2.5倍；电化学试验采用电化学阻抗谱和极化曲线研究了20号钢和铸铁在望花区饱和土壤水溶液中的腐蚀规律，计算出了20号钢和铸铁的自腐蚀电位和自腐蚀电流密度，研究结果表明：20号钢的自腐蚀电位为-0.770V，铸铁的自腐蚀电位为-0.768V，两者相差不大；20号钢的自腐蚀电流密度是4.692μA/cm2，年腐蚀速率为0.0549mm/a，铸铁的自腐蚀电流密度是9.025μA/cm2，年腐蚀速率为0.1056mm/a，铸铁在望花地区土壤中的腐蚀性是20号钢1.92倍。
该结果与埋片结果相反，是由于埋片实验中20号钢发生局部腐蚀造成的。
通过本研究可得出以下结论：在重工业土壤环境下，20号钢的耐蚀性要比铸铁好。
关键词：土壤腐蚀，重工业，20号钢，铸铁，望花区AbstractWith the wide application of buried pipelines, soil corrosion problem more and more be everybody's attention, this paper cast iron and 20 steel as the research object, the thesis studies in the heavy industrial corrosion behavior in the soil.In this article, the test and electrochemical test of buried for 20 steel and cast iron WangHua heavy industry corrosion was studied. Buried the 20 steel and cast iron WangHua buried in the soil of the 336 hours of uniform corrosion rate, research shows that: in the WangHua soil 20 steel’s corrosion has serious corrosion rate, years of 0.0190 mm/a, cast iron corrosion is lighter, annual corrosion rate of 0.0075 mm/a, corrosion rate of 20 steel is 2.5 times than cast iorn; Electrochemical experiment the electrochemical impedance spectroscopy and polarization curve 20 steel and cast iron WangHua saturated soil water solution in the corrosion rule, calculated the 20 steel and cast iron from corrosion of the potential and the corrosion current density, the results of the study show that: 20 steel from corrosion current density is 4.692μA/cm2, annual corrosion rate of 0.0549 mm/a, cast iron from corrosion current density is 9.025μA/cm2, annual corrosion rate of 0.1056 mm/a, cast iron in the soil of corrosive is in 1.92 times that of 20 steel in WangHua saturated soil steel more corrosion resistant.Through this research can draw the following conclusions: in heavy industry environment, 20 steel is better than cast iron in corrosion resistance.Keywords: Soil corrosion, heavy industry, 20steel, cast iron, WangHua目录摘要 (1)Abstract (2)引言 (5)1 文献综述 (6)1.1 材质简介 (6)1.1.1 20号钢 (6)1.1.2 铸铁 (6)1.2 土壤的性质与特点 (7)1.2.1我国典型土壤的特点 (7)1.2.2抚顺望花区土壤特点 (9)1.3土壤腐蚀的研究现状 (10)1.3.1 土壤腐蚀研究历史 (10)1.3.2 国外对于土壤腐蚀的研究 (13)1.3.3 国内对于土壤腐蚀的研究 (14)1.4土壤腐蚀的类型和机理 (15)1.4.1 土壤腐蚀类型 (15)1.4.2 土壤腐蚀机理 (15)1.5 影响腐蚀的因素与土壤腐蚀的危害 (18)1.5.1 影响土壤腐蚀因素 (18)1.5.2 土壤腐蚀危害 (19)2 研究方法 (21)2.1 试验所用试剂与仪器 (21)2.2 浸泡腐蚀和电化学腐蚀 (21)2.2.1 埋片试验 (21)2.2.2 电化学试验 (22)3 实验结果与分析 (24)3.1 埋片法试验结果分析 (24)3.2 电化学试验结果分析 (25)3.2.1 电化学阻抗谱分析 (26)3.2.2 动电位极化曲线分析 (28)3.3 20号钢和铸铁在望花区土壤中腐蚀行为的对比 (30)结论 (32)致谢 (33)参考文献 (34)引言随着国内工业不断发展，更多的大型机械设备应用到生产中去，其中很多都是埋地设备，这就不得不考虑土壤腐蚀的影响。
环境模拟实验室条件下钢材腐蚀机理探索
环境模拟实验室条件下钢材腐蚀机理探索钢材是一种常用的建筑材料，然而，长期暴露在恶劣的环境中，钢材容易遭受腐蚀。
为了深入理解钢材腐蚀的机理，保护和改进钢结构的耐久性，研究人员常常利用环境模拟实验室来模拟不同的腐蚀环境，并研究其影响因素。
本文将探索环境模拟实验室条件下钢材腐蚀的机理。
首先，钢材腐蚀机理的探索需要了解腐蚀的基本原理。
钢材腐蚀是指钢表面金属在与环境中氧化物或其他物质反应的过程。
在大多数情况下，钢材腐蚀主要与氧气和水分子有关。
当钢材暴露在湿润的环境中，水会与空气中的氧气发生反应，产生氧化还原反应。
这个过程中，钢表面的铁离子会转化为氢氧化铁，并释放出电子，形成阳极。
在钢表面周围，水分子中的氧气反应得到电子，并与电解液中的阳离子反应形成还原剂。
这些离子会通过孔洞或者晶格缺陷迁移到阳极，发生还原反应并与钢表面的酸性环境相结合，形成酸性物质，从而引发钢材发生腐蚀的进程。
然而，在环境模拟实验室中模拟钢材腐蚀时，只有这些基本原理是不够的。
实验室内的实验应该能够产生准确的环境条件，以模拟真实世界中的腐蚀环境。
环境模拟实验室包括一个恒温恒湿的环境箱，可以控制温度、湿度和气体组成。
这使得研究人员能够模拟不同的腐蚀环境，如高温、高湿、酸性、碱性等。
在模拟实验中，选择合适的腐蚀试验方法也是关键。
常用的腐蚀试验方法包括盐雾试验、电化学腐蚀试验、湿烟试验等。
盐雾试验是最常用的腐蚀试验方法之一，它主要模拟海洋环境中的腐蚀情况。
在盐雾试验中，钢材样品暴露在盐雾环境中，通过观察样品是否产生腐蚀、计算腐蚀速率等指标来评估钢材的耐蚀性能。
电化学腐蚀试验则是通过浸泡钢材样品于电解液中，利用电流和电势的变化来评估钢材的耐蚀性能。
湿烟试验则是模拟大气中的湿烟环境，通过暴露样品于湿烟环境中，观察其腐蚀情况。
通过环境模拟实验室中的实验，研究人员可以探索钢材腐蚀的机理。
钢材的腐蚀机理受到很多因素的影响，如温度、湿度、气体组成、表面处理等。
钢制容器在氢氧化钠溶液中的使用限制
钢制容器在氢氧化钠溶液中的使用限制摘要本文介绍了钢材在不同温度和浓度的氢氧化钠溶液中可能发生碱脆的情况及使用的限制。
由于可能存在碱脆，钢制设备选材时应结合不同氢氧化钠溶液的浓度和温度情况进行综合考虑。
对于接触氢氧化钠溶液的碳钢或低合金钢设备，应注意是否要进行焊后消除应力热处理；当介质温度高浓度大时，是否需要采用镍合金或不锈钢材料。
对使用中的设备，在进行设备定期检验时应根据实际情况将是否可能发生碱脆作为确定检验项目时考虑的一个方面。
关键词氢氧化钠溶液；碱脆；碳钢和低合金钢；铬镍不锈钢中图分类号o6 文献标识码a 文章编号 1674-6708（2011）44-0118-02钢材在常温较稀的氢氧化钠溶液中，表面出现坚牢的保护膜，所以在工业生产和贮运低浓度常温氢氧化钠溶液时，用途很广泛。
随着浓度和温度的升高，钢铁的腐蚀迅速增加，温度越高，腐蚀越严重，承受应力的部件就容易发生应力腐蚀破裂—碱脆。
碱脆，又称苛性脆化，是金属材料在碱性溶液中，由于拉应力和腐蚀介质的联合作用而产生的开裂。
钢的碱脆，一般要同时具备3个条件：一是较高浓度的氢氧化钠溶液；二是较高的温度，碱脆的温度范围较宽，但最容易引起碱脆的温度是在溶液的沸点附近；三是拉伸应力，可以是外载荷引起的应力，也可以是残余应力等，或者是几者的联合作用。
设备要避免碱脆，除了应合理设计零件和构件，减少应力集中外，同时要改善腐蚀环境，还应考虑合理选材，避免使用对应力腐蚀敏感的材料。
在各种金属材料中，普通碳钢和低合金钢材料来源广泛，应用较多。
不锈钢材料可用在中、低浓度的氢氧化钠溶液中，但不耐高浓度高温碱液。
碳钢和低合金钢对常温低浓度的烧碱液有良好的耐蚀性，但随浓度和温度的升高，腐蚀速率也在增大，并在拉应力的作用下可能发生碱脆，应用上存在一定限制和范围。
如hg20581-1998中规定，碳钢和低合金钢焊制化工容器，如焊后或冷加工后，不进行消除应力热处理，则在氢氧化钠溶液中的使用温度不得大于附表1的温度。
12X18H12T钢材质变化特征研究
12X18H12T钢材质变化特征研究王贺军【摘要】通过对高温再热器管泄漏事故中12X18H12T钢的宏观检查、成分分析、常温机械性能试验及显微试验分析,确认12X18H12T不锈钢管在长期超温运行后的材质变化规律和老化机理,并验证了该种类钢材寿命的评定方法.【期刊名称】《河北电力技术》【年(卷),期】2012(031)0z1【总页数】3页(P5-6,43)【关键词】12X18H12T钢;老化机理;寿命【作者】王贺军【作者单位】大唐河北发电有限公司马头热电分公司,河北邯郸 056044【正文语种】中文【中图分类】TK2231 概述12X18H12T钢(相当于国产1Cr18Ni12Ti)属于18-8类型的奥氏体不锈钢。
此钢种在电站锅炉中作为受热面管使用时的许可使用壁温为620 ℃，在此温度下运行时，它具有良好的组织稳定性，较好的抗氧化耐蚀性和高温蠕变强度。
因而，在火力发电厂的锅炉设备中，被广泛地用作高温对流过热器和高温再热器等受热面管。
然而，18-8类型的钢种同其它类型的耐热钢一样，长期在高温下运行后都会发生材质性能的老化，只是它的老化机制及材质变化规律，同普通耐热钢有一定的区别。
为了解1X18H12T钢受热面管在长期超温运行后的材质变化规律及其老化机制，结合大唐河北发电有限公司马头热电分公司(简称“马头发电公司”)5号锅炉高温再热器的爆管，进行了一系列金相试验与研究，并对其老化机制做了一些分析与研究，提出了评定其使用寿命的方法。
马头发电公司5号锅炉是前苏联制造的ЕЛ670/140型自然循环固体排渣煤粉炉，主蒸汽压力为13.7 MPa、主蒸汽温度为545 ℃，再热蒸汽压力为2.42 MPa、再热蒸汽温度为545 ℃。
高温再热器为垂直布置，管子规格为φ42 mm×4 mm，材质为12X18H12T。
再热器共132排，爆管位置位于前排左起第38根距顶棚0.3 m的管卡部位。
该批管材自投入运行到发生首次爆管停炉为止，累计运行了126 613 h。
碱对钢筋的影响
碱对钢筋的影响
在强碱性环境中，钢筋的表面会生成一层致密的薄膜，呈钝化状态，能够保护钢筋免受腐蚀。
这层钝化膜在很长时间内都能有效地保护钢筋，但一旦钝化膜遭到破坏，钢筋就可能受到腐蚀。
破坏钝化膜的原因有多种，包括碳化作用、氯离子作用、酸性介质的侵蚀以及混凝土中大量活性混合材料或低强度水泥的使用。
在碱性环境下，混凝土对钢筋的腐蚀主要表现为钢筋表面出现锈斑和锈层，这会导致钢筋的截面积减小，从而降低其承载能力，影响建筑物的使用寿命。
此外，还可能形成碳化层，使得钢筋的物理性能发生变化，引起钢筋的断裂。
为了防止钢筋的腐蚀，可以采取多种预防措施。
例如，可以在混凝土中添加钢筋防锈剂，以减缓钢筋的锈蚀速度，延长其使用寿命。
加强混凝土的养护，使其早期强度得到充分发挥，可以减少混凝土的碳化速度。
在施工过程中，严格控制水灰比，确保水泥和骨料的充分混合，也是有效的预防措施。
选择优质的水泥和骨料，可以减少混凝土中的碱金属含量，从而降低钢筋腐蚀的风险。
如果需要更多关于碱对钢筋的影响的信息，建议咨询建筑材料领域专业人士或查阅相关文献资料。
金属碱性腐蚀实验报告
一、实验目的1. 了解金属在碱性环境中的腐蚀机理。
2. 探究不同金属在碱性溶液中的腐蚀速率。
3. 分析腐蚀产物及其性质。
4. 研究金属腐蚀防护措施的效果。
二、实验原理金属在碱性环境中腐蚀，主要是由于金属与碱性溶液中的氢氧根离子发生化学反应，导致金属表面发生溶解、氧化和腐蚀。
金属腐蚀速率与金属的种类、溶液的浓度、温度等因素有关。
腐蚀产物主要包括金属氧化物、氢氧化物等。
三、实验材料与仪器1. 实验材料：铁、铝、铜、锌等金属样品；NaOH溶液；NaCl溶液；蒸馏水。
2. 实验仪器：烧杯、试管、电子天平、恒温箱、磁力搅拌器、pH计、电化学工作站。
四、实验步骤1. 准备实验溶液：将NaOH溶液配制成不同浓度的溶液，pH值分别为10、12、14。
2. 将金属样品分别放入烧杯中，用蒸馏水清洗并晾干。
3. 将金属样品分别放入不同pH值的NaOH溶液中，浸泡一定时间（如24小时）。
4. 取出金属样品，用蒸馏水冲洗并晾干，称量腐蚀前后样品的质量。
5. 观察金属样品表面腐蚀情况，记录腐蚀产物。
6. 对腐蚀产物进行成分分析，确定其性质。
五、实验结果与分析1. 不同金属在碱性溶液中的腐蚀速率：实验结果显示，铁、铝、铜、锌等金属在碱性溶液中均会发生腐蚀，且腐蚀速率与金属的种类、溶液的浓度、温度等因素有关。
其中，铝的腐蚀速率最快，其次是铁、锌、铜。
2. 腐蚀产物：实验发现，金属在碱性溶液中腐蚀的主要产物为金属氧化物和氢氧化物。
铁腐蚀产物主要为Fe(OH)3，铝腐蚀产物主要为Al(OH)3，锌腐蚀产物主要为Zn(OH)2，铜腐蚀产物主要为Cu(OH)2。
3. 腐蚀防护措施：为了降低金属在碱性环境中的腐蚀速率，可以采取以下措施：- 使用耐腐蚀性较好的金属，如不锈钢、钛合金等。
- 在金属表面涂覆防护层，如油漆、涂料、电镀等。
- 采用阴极保护方法，如牺牲阳极保护、外加电流保护等。
六、实验结论1. 金属在碱性环境中会发生腐蚀，腐蚀速率与金属的种类、溶液的浓度、温度等因素有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｓ ＴＵＤＹ Ｎ ｏ ＣｏＲＲｏＳ ＶＥ Ｉ ＰＥＲＦｏ ＲＭ ＡＮＣＥ ｏＦ ＴＥＥＬ Ｓ ＵＮＤＥＲ ＡＬＫＡＬＩ ＮＥ ＥＮＶＩ ＲｏＮＭ ＥＮＴ
Ｇａｏ Ｙａｎｇ
摘 要 ： 纯水、 酸、 性条件 下， 在 弱 碱 对钢 材 腐 蚀 性 能进 行 对 比试 验研 究 。 试验 结 果 表 明 ： 强 碱 条 件 下（ Ｈ＞ １ ） 在 ｐ ２，
钢 材 基 本 无锈 蚀 现 象 ， 而在 纯 水和 弱 酸 条 件 下 钢 材 的锈 蚀 情 况 较 为 严 重 ； 着 ｐ 值 的 增 大及 在 碱 性 条 件 下存 储 随 Ｈ 时 间的 增加 ， 钢材 曝 露 在 自然 环境 下所 需锈 蚀 时 间相 对 增 加 。 此 研 究 对 钢 材 长 期 存 储 具 有 较 好 的 指 导 作 用 ， 较 且
Ｗ ａｎ Ｔｉ ｇ ａｎｗｅｎ
Ｗ ａｎ ｍ ｉ ｇ Ｘｉ ｎｇ
（ ．Ｃｏ ｌｇｅ ｏ ｖｌａ ｄ Ａｒ ｈ ｔ ｃ ｕ ａ ｇ ｎ ｅ ｉ ｇ ｏｆＷ ｕ ａ １ ｌ ｅ ｆＣｉ ｉ ｎ ｃ ｉｅ ｔ ｒ ｌＥｎ ｉ ｅ ｒｎ ｈ ｎ Ｕｎ ｖ ｒ ｉｙ，Ｗ ｕ ａ ０ ７ Ｃｈ ｎ ｉｅｓｔ ｈ ｎ ４３ ０ ２， ｉ ａ
０ 引 言
Ｉ 混 凝 土 抗 腐 蚀 （ 期 ） 理 短 机
有关资料 表 明， 全球 每年 因腐蚀报废 的钢材 ， 约 占年 产量 的 １ ４ 许 多钢材在 存储 阶段 就 开始 腐蚀 ， ／，
新 拌 混 凝 土 中水 泥浆 体 中含 有 丰 富 的碱 组 份 （ Ｎ （Ｈ、 如 ａ） ＫＯＨ、 ａ ＯＨ） Ｃ （ 。等 ） 这 些碱 组 份 使 得 ， 混 凝土孔 溶液 中初 始 碱 度较 高 （ Ｈ 值 大 于 １ ． ） ｐ ２５ ， 钢 筋表面会 形成 致 密钝 化膜 ， 得 腐蚀 侵 蚀 降低 到 使 可 以忽略 的程度 。只要钝 化 膜 持续 存 在 ， 腐蚀 就 难 以发 生 。当混凝 土投入使 用 以后 ， 大气 中 的 Ｃ ｚ不 Ｏ 断 向混凝 土 内部扩 散 ， 与其 中碱 组份发 生反应 ， 并 使 ｐ 值下 降 ， 便是 混 凝 土 的碳 化过 程 。随着 碱 性 Ｈ 这
２ Ｈｅｌｎ ｊａ ｇＲｅ ｅ ｒｈ Ｉ ｓｉｕ ｅｏｆＥｌｃｒｃＰｏ ｒＥｘ ｏｒｔｏ ｎ ｓｇｎ，Ｈａ ｂｎ １ ０ １ ． ｉ ｇｉｎ ｓ ａｃ ｎ ｔｔ ｔ ｅ ｔｉ ｗｅ ｐｌ ａ ｉｎａ ｄ Ｄｅ ｉ ｏ ｒ ｉＴＲＡＣＴ ： Ａ ｃ ｍ ｐ ｒ ｔｖ ｔ ｓ ａ ｕｔ ｈｅ ｏｒ ｏ ｉｅ ｈａ ａ ｔ ｒｓ ｉ ｕ ｅ ｔ ｃ ｎ ｔｏ ｏ ｗａ ｅ ｏ ａ ａ ｉｅ ｅ ｔ ｂｏ ｔ ｃ ｒ ｓｖ ｃ ｒ ｃ ｅ ｉｔｃ ｎｄ ｒ ｈｅ ｏ ｄｉｉｎ ｆ ｔ ｒ， ｗ ｅ ｋ ｃｄ ａｎ ａ ａ ｉ ｄ ａ ｋ ｌｎ ａ ｕｐｐ ｉｄ ． Ｔｈｅ ｘ ｒｍ ｅ ｔ ｌ ｅ ｕ ｔ ｈ ｌ ａ ｉｅ ｗ ｓ ｓ ｌｅ ｅ ｐｅ ｉ ｎ ａ ｒ ｓ ｌ ｓ ｏｗｅ ｈａ ｆｒ ｔｙ， ｔ ｅｒ ｗａ ｎ ｃ ｒ ｉｅ ｄ ｔ ｔ ｉｓｌ ｈ ｅ ｓ ｏ ｏｒｏｓｖ ｐｈ ｎｏ ｅ ｏｎ ｏ ｔ ｅ ｍ ｎ ｎ ｈｅ ｓ ｆ ｃ ｔ ｅ ｎ ａｋａｉ ｏ ｉｉｎ．ｗｈｉｈ ｐＨ ｌ ｓｍ ｏｒ ｈａ ，ｈｕ ｏ ｒ ｓｏ ｔ ｅ ｎ ｐｕ ｅｗａ ｅ ｎ ｅ ｋ ｕｒａ ｅ ｏｆｓｅ １ｉ ｌ ｌ ｃ ｎｄ ｔｏ ｎｅ ｃ ｖａｕｅｉ ｅｔ ｎ １ ２ ｔｃ ｒ ｏ ｉｎ ｏｆｓ ｅ １ｉ ｒ ｔ ｒａ ｄ ｗ ａ ａ ｉ ｃｃ ｎｄ ｔｏ ｓｑｕｔ ｅ ｉｕｓ Ｓｅ ｏｎ ｙ，ａ ｈｅ ｐＨ ａ ｕ ｄ ｔ ｔ ｒ ｇｅ ｔｍ ｅｏ ｔｅ ｎｃ ｅ ｓ ｄ ｉ ｈｅｃ ｄｉｉ ｃｄｉ ｏ ｉｉｎｓ ｗａ ｉｅｓ ｒｏ ． ｃ ｄｌ ｓｔ ｖ ｌ ｅａｎ ｈｅｓ ｏ ａ ｉ ｆｓ ｅ ｌｉ ｒ ａ ｅ ｎ ｔ ｏｎ ｔｏｎ ｏ ｌ ａ ｉｅ，ｔ ｅ ｔｍ ｅｏｆｓ ｅ ｌａ ａｎｓ ｏ ｒ ｓｏｎ ｉ ｒ ａｓ ｄ ａ ｃ ｄｉｇｌ ｈｅ ｓｅ ｌｗ ａ ｘ ｓ ｄ ｔ ａ ｕｒ ｌｅ ｉｏｎ ｅ ． ｆａ ｋ ｌｎ ｈ ｉ ｔ ｅ ｇ ｉ ｔｃ ｒ ｏ ｉ ｎｃ ｅ ｅ ｃ ｏｒ ｎ ｙｗ ｎ ｔｅ ｓｅ ｐｏ ｅ ｏ ｎ ｔ ａ ｎｖｒ ｍ ｎｔ Ｔｈｅｓ ｕｄ ｎ ｃ ｔ ｄ ｔ ａｔｉ ｗａ ｏ ｏｒｔ ｅ ｌ ｎ ｅ ｍ ｔ ｒ ｇ ｆｓ ｅ １ Ｉ ｄ ｔｏｎ， ｉ ｓ ａｓ ｏｒ ｃ ｏｍ ｉａ ｎｄ ｔ ｙ ｉ ｄｉａ ｅ ｈ ｔ ｓ ｇ ｏｄ ｆ ｈ ｏ ｇ ｔ ｒ ｓ ｏ ａ ｅ ｏ ｔ ｅ． ｎ ａ ｄｉｉ ｔ ｌ ｏ ｍ ｅ ｅ ｏｎ ｉ ｃ ｌａ ｅ ｖ ｒ ｎｍ ｅ ｔ Ｉｔ ａ ｈ ｒ ｗａ ． ｎ ｉｏ ｎ ａ ｈ ｎ ｏｔ ｅ ｙｓ ＫＥＹ ＯＲＤＳ： ｌ ｌ ｏｎ ｔｏｎ；ｃ ｒ ｉ ｅ ｆ ｍ ａ ｃ ｆｓ ｅ ｌ Ｗ ａｋａｉ ｃ ｄｉｉ ｎｅ ｏｒｏｓｖｅ ｐ ｒｏｒ ｎ ｅ ｏ ｔ ｅ ；ｐＨ ｌ ｖａｕｅ；ｒ ｔ ｏ ｒ ｉ ｎ ａ ｅ ｏｆｃ ｒ ｏｓｏ
防 火 与 防 腐
钢 材 在 碱 性 条 件 下 腐 蚀 性 能 的试 验 研 究
高 阳 王 天 稳 王 曦 明
４０７； ３ ０ ２ （ ．武汉 大学 土 木 建筑 工程 学 院 ， 汉 １ 武
２ ．黑龙 江 省 电力 勘察 设 计 研 究 院 ， 尔 滨 １Ｏ １） 哈 ５ Ｏ ０
