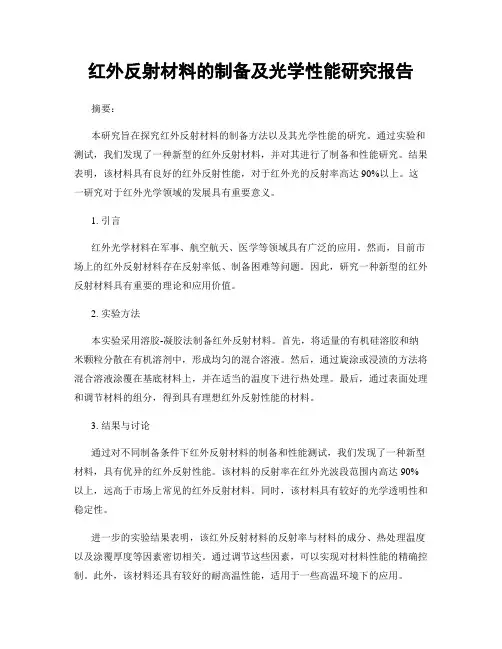

红外反射材料的制备及光学性能研究报告

红外反射材料的制备及光学性能研究报告摘要：本研究旨在探究红外反射材料的制备方法以及其光学性能的研究。

通过实验和测试，我们发现了一种新型的红外反射材料，并对其进行了制备和性能研究。

结果表明，该材料具有良好的红外反射性能，对于红外光的反射率高达90%以上。

这一研究对于红外光学领域的发展具有重要意义。

1. 引言红外光学材料在军事、航空航天、医学等领域具有广泛的应用。

然而，目前市场上的红外反射材料存在反射率低、制备困难等问题。

因此，研究一种新型的红外反射材料具有重要的理论和应用价值。

2. 实验方法本实验采用溶胶-凝胶法制备红外反射材料。

首先，将适量的有机硅溶胶和纳米颗粒分散在有机溶剂中，形成均匀的混合溶液。

然后，通过旋涂或浸渍的方法将混合溶液涂覆在基底材料上，并在适当的温度下进行热处理。

最后，通过表面处理和调节材料的组分，得到具有理想红外反射性能的材料。

3. 结果与讨论通过对不同制备条件下红外反射材料的制备和性能测试，我们发现了一种新型材料，具有优异的红外反射性能。

该材料的反射率在红外光波段范围内高达90%以上，远高于市场上常见的红外反射材料。

同时，该材料具有较好的光学透明性和稳定性。

进一步的实验结果表明，该红外反射材料的反射率与材料的成分、热处理温度以及涂覆厚度等因素密切相关。

通过调节这些因素，可以实现对材料性能的精确控制。

此外，该材料还具有较好的耐高温性能，适用于一些高温环境下的应用。

4. 结论本研究成功制备了一种新型的红外反射材料，并对其光学性能进行了研究。

结果表明，该材料具有优异的红外反射性能，反射率高达90%以上。

通过调节材料的成分和制备条件，可以实现对材料性能的精确控制。

这一研究对于红外光学领域的发展具有重要意义，并为红外光学材料的制备和应用提供了新的思路。

5. 展望虽然本研究取得了一定的成果，但仍然存在一些问题需要进一步研究和解决。

例如，如何提高红外反射材料的稳定性和耐久性，以及如何进一步提高反射率等。

近红外反射比和半球发射率测试_概述说明

近红外反射比和半球发射率测试概述说明1. 引言1.1 概述本文旨在介绍近红外反射比和半球发射率测试的原理、测量方法以及其在不同领域的应用。

近红外反射比是指物体在近红外波段下所反射的光线强度与入射光线强度之间的比值。

而半球发射率则是描述物体对所有方向的辐射能力。

这两个参数对于材料表面特性分析和热辐射现象研究具有重要意义。

1.2 文章结构本文将首先介绍近红外反射比测试，包括其原理、测量方法以及一些应用领域。

然后会详细讨论半球发射率测试，包括相关的原理、测量方法和应用领域。

接下来，我们将对所得到的数据进行分析，并进行结果讨论，探讨两种参数之间可能存在的关联性和差异。

最后，在结论部分总结研究结果，并提出未来改进方向和研究展望。

1.3 目的本文旨在深入介绍近红外反射比和半球发射率测试相关概念及方法，并探讨它们在实际应用中的价值。

通过对这些参数的研究，可以更好地理解材料的光学和热辐射性质，为相关领域的科学研究和工程应用提供有力支持。

2. 近红外反射比测试:2.1 原理介绍:近红外反射比是指材料在近红外光波作用下，对光的反射能力与参考材料之间的比值。

近红外光波一般被定义为位于780至2500纳米波长范围内的电磁辐射。

通过测量物体在这一范围内的光线反射率，我们可以获得物体的反射性能，并将其与标准参考材料进行比较。

2.2 测量方法:近红外反射比测试通常采用Spectrophotometer（光谱仪）来进行。

首先，我们需要校准仪器以确保准确的测量结果。

然后，将待测物体放置在样品台上并对其进行扫描。

仪器会发送出近红外光，并测量物体对不同波长光线的反射率。

这些数据会被记录下来并以曲线图或数据表格形式呈现。

2.3 应用领域:近红外反射比测试在多个领域有广泛应用。

例如，在农业领域，该测试可以帮助评估植物叶片受到病害或营养不良的影响程度。

在建筑材料领域，该测试可用于检测表面涂层的质量和耐候性。

在食品行业中，该测试可评估食品的成熟度和质量等级。

红外反射光谱原理实验技术及应用

红外反射光谱原理实验技术及应用(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除高级物理化学实验讲义实验项目名称：红外反射光谱原理、实验技术及应用编写人：苏文悦编写日期：2011-7-7一、实验目的（宋体四号字）1、了解并掌握FTIR-ATR 、FTIR-DRS 和FTIR-RAS 等红外光谱表面分析技术的原理、实验技术及应用2、比较分析FTIR-ATR 、FTIR-DRS 和FTIR-RAS 等红外光谱技术各自适用的样品、同一样品不同红外光谱的谱带位置及形状。

二、实验原理衰减全反射（ATR ）、漫反射（DRS ）和反射吸收（RAS ）都是傅里叶变换红外反射光谱，是FTIR 常用的表面分析技术。

1全反射光谱原理、实验技术及应用全反射：光由光密（即光在此介质中的折射率大的）媒质射到光疏（即光在此介质中折射率小的）媒质的界面时，全部被反射回原媒质内的现象。

很多材料如交联聚合物、纤维、纺织品和涂层等，用一般透射法测量其红外光谱往往很困难，但使用FTIR 及ATR 技术却可以很方便地测绘其红外光谱。

（1）入射角与临界角在通常情况下，光透射样品时是从光疏介质的空气射向光密介质样品的，当垂直入射（入射角θ为0°）时，则全部透过界面；当θ≠0°时，如果两者的折射率相差不大，则光是以原方向透射的，但如折射率差别较大，则会产生折射现象。

当n 2与n 1有足够的差值以上)，且入射光从光密介质(n 1)射向光疏介质(n 2 )，入射角θ 大于一定数值时，光线会产生全反射现象。

这个“一定数值”的角度称为临界角图1 入射角（θ）及折射率（n 1,n 2）对光在界面上行为的影响θc 为临界角，sin θc=n 2/n 1，也即当折射角φ 等于90°时的入射角θ称为临界角θc ，如图1，其中临界角θc 和折射率n 1和n 2有如下关系： sin θ=n 2/n 1显然，临界角的数值取决于样品折射率与全反射晶体的折射率之比，对同一种全反射晶体，不同材质的样品会有不同的临界角值，表1所列数值可看出这在ATR 和MIR 方法中必须选用远大于临界角的入射角，即sin θ>n 2/n 1,以确保全反射的产生和所获光谱的质量，本实验运用单次衰减全反射ATR 附件，反射晶体是锗，入射角固定为45°，远大于临界角。

材料的红外光谱透反射性能测量研究

测量结果。
（）ａ反射比测量示意图（）射比测量示意图ｂ透
图１测量原理图
由图２见，可由于测量方法选取不当，致测量结果导
中计２６０８田量０．５０１
中包含镜反射分量，积分球应该作适当的特殊处理。则
一
材料的透射比是指透过材料的辐射通量与入射到
般而言，射比测量示意图中的样品面是垂直于反
材料表面的辐射通量的比值。透射比可以分为直透射比
和漫透射比。直透射又称为规则透射，总透射通量中是规则透射部分与入射通量之比。漫透射比则是总透射通量中漫透射部分与入射通量之比。
一
射而言，就是将样品换成同积分球球壁的同种材料，在
该材料下测得的信号；于透射比测量而言，是在无对就
样品时所测得的信号。
２上已知反射比的标准反射样品，得信号，将．放测。
方式得到，则Ｒ真实值Ｒ真以通过计算公式Ｒ＾可：
Ｒ ×Ｒ古
入射到材料表面的辐射光通量之比。镜面反射又称镜反
射或规则反射，在无漫反射的情况下，照几何光学是按定律进行的反射。漫反射则是宏观上不存在规则反射时．由反射造成的弥漫过程。因此。常意义下，料的通材反射比应该等于其镜面反射比和漫反射比之和。

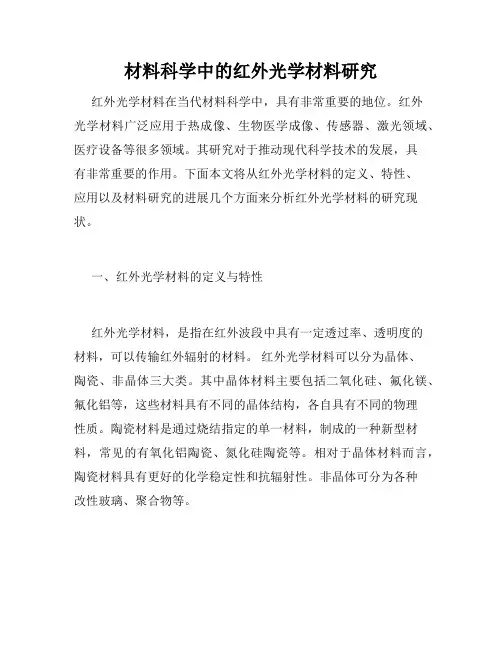

材料科学中的红外光学材料研究

材料科学中的红外光学材料研究红外光学材料在当代材料科学中，具有非常重要的地位。

红外光学材料广泛应用于热成像、生物医学成像、传感器、激光领域、医疗设备等很多领域。

其研究对于推动现代科学技术的发展，具有非常重要的作用。

下面本文将从红外光学材料的定义、特性、应用以及材料研究的进展几个方面来分析红外光学材料的研究现状。

一、红外光学材料的定义与特性红外光学材料，是指在红外波段中具有一定透过率、透明度的材料，可以传输红外辐射的材料。

红外光学材料可以分为晶体、陶瓷、非晶体三大类。

其中晶体材料主要包括二氧化硅、氟化镁、氟化铝等，这些材料具有不同的晶体结构，各自具有不同的物理性质。

陶瓷材料是通过烧结指定的单一材料，制成的一种新型材料，常见的有氧化铝陶瓷、氮化硅陶瓷等。

相对于晶体材料而言，陶瓷材料具有更好的化学稳定性和抗辐射性。

非晶体可分为各种改性玻璃、聚合物等。

红外光学材料的特性是其在红外波段内有较高的透过率、较低的吸收率，并具备一定的热传导性能。

此外，红外光学材料的物理性质也随着其结构的变化而变化。

二、红外光学材料的应用1、红外热成像红外热成像是红外光学材料最常见的应用之一。

它是利用材料对红外辐射的透过性能，测定出目标物体红外辐射的强度分布，从而对其进行热成像。

红外热成像技术在军事、医学、建筑、环保等方面都有非常广泛的应用。

2、生物医学成像红外光学材料中的红外荧光材料，可以用于生物标记，实现微观细胞成像。

这项技术可以用于生物医学中的组织结构重建、癌细胞检测等领域，是生命科学成像领域中非常有前景的一项技术。

3、传感器红外光学材料在传感器领域中也有着很重要的应用。

通过对红外光学材料中的光学特性的研究，可以实现对光学信号的建模和分析，从而用于制造传感器。

红外传感器在环境监测、生命科学、材料科学等领域中都有较大的应用空间。

4、激光领域红外光学材料中的激光材料和非线性光学材料，在激光领域中具有广泛的应用。

例如，用于激光医疗中的Er:YAG激光晶体、用于高能激光器件中的YAG晶体等。

红外光学材料透过率温度特性测量方法

ｓｏｕｒｃｅｉｎｔｏｔｈｅｐａｒａｌｌｅｌｌｉｇｈｔ，ａｎｄｔｈｅｎａｃｈｏｐｐｅｒｗａｓｕｓｅｄｔｏｍａｋｅｔｈｅｃｏｎｔｉｎｕｏｕｓｌｉｇｈｔｉｎｔｏｔｈｅｐｕｌｓｅｌｉｇｈｔ，ｂｅｓｉｄｅｓ，ａｓｐｅｃｉａｌｗａｖｅｌｅｎｇｔｈｗａｓｏｂｔａｉｎｅｄｂｙｆｉｌｔｅｒ．Ａｓｐｅｃｉａｌｄａｔａａｃｑｕｉｓｉｔｉｏｎｓｙｓｔｅｍｔｈａｔｉｎ— ｃｌｕｄｉｎｇａｐｒｅａｍｐｌｉｆｉｅｒｃｉｒｃｕｉｔ，ａｌｏｃｋ — ｉｎａｍｐｌｉｆｉｅｒ，ａｃｏｍｐｕｔｅｒａｎｄａｃｏｎｔｒｏｌｓｏｆｔｗａｒｅｃｏｕｌｄｃａｌｃｕｌａｔｅｔｈｅｖａｌｕｅｏｆｉｎｆｒａｒｅｄｔｒａｎｓｍｉｔｔａｎｃｅａｎｄｇｉｖｅｔｈｅｔｅｍｐｅｒａｔｕｒｅｃｏｅｆｆｉｃｉｅｎｔｏｆｔｈｅｏｐｔｉｃａｌｍａｔｅ — ｒｉａｌｂｙｍｅａｎｓｏｆｄｏｕｂｌｅｌｉｇｈｔｂｅａｍｃｏｎｔｒａｓｔｍｅａｓｕｒｅｍｅｎｔ．Ｔｈｅｍｅｔｈｏｄｒｅｓｏｌｖｅｄｐｒｏｂｌｅｍｓｏｆｉｎ— ｆｒａｒｅｄｔｒａｎｓｍｉｔｔａｎｃｅｍｅａｓｕｒｅｍｅｎｔｏｆｏｐｔｉｃａｌｍａｔｅｒｉａｌｉｎａｃｔｕａｌｏｐｅｒａｔｉｏｎａｌｅｎｖｉｒｏｎｍｅｎｔ，ｌｉｋｅ

红外反射光谱的原理和应用

红外反射光谱的原理和应用1. 概述红外反射光谱是一种常用的非破坏性表征材料特性的技术，通过测量材料在红外波段的反射能力，可以获得材料的结构、成分、表面特性等信息。

本文将介绍红外反射光谱的原理以及其在各个领域的应用。

2. 原理红外反射光谱的原理基于材料对红外辐射的吸收和反射。

当红外辐射照射到材料表面时，一部分能量被材料吸收，一部分能量被材料反射。

吸收和反射的能量在不同波数下表现出不同的特征，通过分析这些特征可以了解材料的性质。

3. 红外反射光谱的方法红外反射光谱的方法主要包括FT-IR反射光谱法和ATR（全反射法）。

3.1 FT-IR反射光谱法FT-IR反射光谱法是一种基于菲涅耳反射定律的方法，通过测量被测物料表面的反射光强来获取红外光谱图。

在实验中，通过将样品与金刚石压片接触，利用光学原理和光学组件将反射光转换成可观测的信号，进而进行数据分析。

3.2 ATR反射光谱法ATR反射光谱法是一种全反射原理的方法，通过将样品与一块具有高折射率晶体（例如锗或气体）的特殊棱镜接触，在样品与棱镜的接触界面上产生一定的入射角，并利用全反射现象来测量样品的红外光谱。

4. 红外反射光谱的应用红外反射光谱在各个领域都具有广泛的应用，以下列举了其中的几个应用领域。

4.1 材料科学红外反射光谱可用于分析和鉴定材料的成分、结构和表面状态。

在材料科学领域中，可以通过红外反射光谱来研究材料的晶体结构、氧化还原状态以及表面的化学反应等。

4.2 生物医学红外反射光谱在生物医学领域中被广泛应用于研究生物分子的结构和功能。

通过红外反射光谱技术，可以对生物蛋白质、核酸和药物等进行分析，从而加深对生物体的理解。

4.3 环境监测红外反射光谱可以应用于环境监测领域，通过对大气中气体的红外反射光谱进行分析，可以检测到悬浮颗粒物、有机物、大气污染物等。

4.4 食品安全红外反射光谱可以用于检测食品中的添加剂、污染物和成分分析。

通过对食品样品的红外光谱进行测量和分析，可以实现食品质量和安全性的监测。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

红外光学材料反射率检测方法的研究李林涛，胡忠，张友良，薛立，赵梓妤，杨静（云南北方驰宏光电有限公司云南昆明 650217）摘要：本文研究了适合于红外光学材料反射率测试的方法。

选取Ge 、多光谱ZnS 、ZnSe 、IG5、IG6五种材料进行反射率测试的试验。

将5种材料的陪片单面镀制8～12 μm 波段高效增透膜，并采用不同粒度的金刚砂对陪片的未镀膜面进行研磨，研磨后测试陪片的反射率。

通过对大量测试数据的分析研究，最终总结出了适合于红外光学材料反射率测试的方法。

关键词：红外；反射率；测试；表面粗糙度0 引言由于光学系统各零部件的性能要求变得越来越高。

许多红外光学产品尤其是军用产品均对产品镀膜后的反射率指标提出了要求，因此，反射率检测也逐渐成为产品验收的必检项目之一。

目前，国内外尚未有关于反射率检测的方法和标准，对于检测用测试件（统称，陪片）也没有严格的要求，这就造成了检测结果存在一定的差异。

本项目将针对红外高效增透膜膜层反射率的检测方法进行研究。

1 检测内容1）检测方法本文采用德国布鲁克红外光谱仪对陪片的反射率进行检测。

反射率采用相对检测法进行，检测设备如图1所示。

图1 德国布鲁克红外光谱仪检测的具体步骤如下：①陪片尺寸及数量：φ25.40-0.1×30-0.5，5种材料各12件；②将陪片的一面进行精磨、抛光，陪片面形要求：N ≤2，∆N ≤0.5，平行度∆t ≤0.01 mm ；③将陪片的一面进行单面镀高效增透膜（镀膜波段为8～12 μm ）；材料波段基片透过率要求 Ge 8～12 μm ≥45% 多光谱ZnS ≥73% ZnSe ≥72% 硫系玻璃 IG5 ≥65% IG6 ≥64%④分别采用100#、240#、280# 金刚砂对陪片的2面（非镀膜面）进行研磨，检测其粗糙度和反射率并进行记录；⑤分析对比检测结果，得出适用于反射率测试方法。

2）检测①首先对基片的透过率进行检测，以确认基片为合格材料。

②对5种材料的陪片进行加工并单面镀高效增透膜。

Ge 陪片多光谱ZnS 陪片 ZnSe 陪片IG5陪片 IG6陪片③采用3种粒度的金刚砂对陪片的未镀膜面进行研磨，并用轮廓仪对陪片研磨面的表面粗糙度进行检测。

100#金刚砂 240#金刚砂 280#金刚砂④分别检测3种粒度金刚砂研磨后的陪片的反射率，并详细记录。

2 检测结果采用3种粒度金刚砂研磨后Ge 陪片的反射率及粗糙度测试结果如表1所示。

采用3种粒度金刚砂研磨后多光谱ZnS 陪片的反射率及粗糙度测试结果如表2所示。

采用3种粒度金刚砂研磨后ZnSe 陪片的反射率及粗糙度测试结果如表3所示。

红外光学材料反射率检测方法的研究李林涛，胡忠，张友良，薛立，赵梓妤，杨静采用3种粒度金刚砂研磨后IG5陪片的反射率及粗糙度测试结果如表4所示。

表1 3种粒度金刚砂研磨后Ge陪片的反射率及粗糙度测试结果类型编号100#金刚砂 240#金刚砂 280#金刚砂粗糙度反射率粗糙度反射率粗糙度反射率陪片1# 11.52 0.37% 4.73 0.35% 2.86 0.45% 2# 11.52 0.36% 4.72 0.34% 2.87 0.44% 3# 11.51 0.35% 4.75 0.35% 2.92 0.45% 4# 11.53 0.37% 5.12 0.34% 3.12 0.43% 5# 11.55 0.36% 4.67 0.33% 3.11 0.44% 6# 11.49 0.36% 4.82 0.34% 2.78 0.44% 7# 11.53 0.37% 5.14 0.33% 2.96 0.44% 8# 11.52 0.35% 4.76 0.35% 2.32 0.43% 9# 11.52 0.35% 4.68 0.34% 2.22 0.45% 10# 11.53 0.37% 4.82 0.35% 2.87 0.44% 11# 11.53 0.36% 4.87 0.34% 3.12 0.43% 12# 11.53 0.37% 5.16 0.33% 2.97 0.43%表2 3种粒度金刚砂研磨后多光谱ZnS陪片的反射率及粗糙度测试结果类型编号100#金刚砂 240#金刚砂 280#金刚砂粗糙度反射率粗糙度反射率粗糙度反射率陪片1# 11.52 0.53% 4.77 0.52% 2.38 0.63% 2# 11.52 0.53% 4.67 0.51% 2.44 0.62% 3# 11.51 0.52% 4.66 0.51% 2.36 0.63% 4# 11.52 0.53% 4.72 0.52% 2.33 0.63% 5# 11.51 0.52% 4.65 0.51% 2.36 0.64% 6# 11.49 0.52% 4.73 0.52% 2.45 0.64% 7# 11.52 0.52% 4.69 0.51% 3.46 0.63% 8# 11.53 0.53% 4.67 0.51% 2.37 0.63% 9# 11.53 0.53% 4.65 0.50% 2.35 0.62% 10# 11.52 0.52% 4.72 0.52% 2.41 0.64% 11# 11.53 0.53% 4.72 0.51% 2.36 0.62% 12# 11.53 0.53% 4.73 0.52% 2.37 0.63%采用3种粒度金刚砂研磨后IG6陪片的反射率及粗糙度测试结果如表5所示。

对所有的数据进行分析，分别计算了每种材料不同粒度金刚砂研磨后陪片反射率测试的平均值，如表6所示。

从表6中，可以看出：用100#金刚砂和240#金刚砂研磨的陪片测试得到的反射率更能客观反映真实值。

但，对于硫系玻璃等特殊材料，用100#砂进行研磨时较容易损伤零件，因此，对于反射率的测试最终选用240#金刚石砂进行研磨。

2018年云光技术第50卷第2期表3 3种粒度金刚砂研磨后ZnSe陪片的反射率及粗糙度测试结果类型编号100#金刚砂 240#金刚砂 280#金刚砂粗糙度反射率粗糙度反射率粗糙度反射率陪片1# 11.47 0.46% 4.57 0.44% 2.67 0.54% 2# 11.43 0.45% 4.54 0.44% 2.65 0.53% 3# 11.48 0.46% 4.47 0.42% 2.57 0.52% 4# 11.45 0.45% 4.52 0.44% 2.67 0.53% 5# 11.43 0.44% 4.53 0.44% 2.71 0.54% 6# 11.47 0.46% 4.48 0.42% 2.67 0.53% 7# 11.45 0.45% 4.52 0.43% 2.65 0.53% 8# 11.45 0.46% 4.55 0.43% 2.63 0.52% 9# 11.46 0.46% 4.52 0.42% 2.67 0.53% 10# 11.44 0.44% 4.49 0.42% 2.66 0.52% 11# 11.45 0.45% 4.52 0.42% 2.67 0.52% 12# 11.45 0.46% 4.56 0.43% 2.72 0.54%表4 3种粒度金刚砂研磨后IG5陪片的反射率及粗糙度测试结果类型编号100#金刚砂 240#金刚砂 280#金刚砂粗糙度反射率粗糙度反射率粗糙度反射率陪片1# 11.430.43% 4.62 0.44% 2.71 0.54% 2# 11.420.42% 4.62 0.43% 2.71 0.53% 3# 11.440.44% 4.63 0.44% 2.68 0.52% 4# 11.430.43% 4.63 0.44% 2.71 0.54% 5# 11.420.43% 4.62 0.43% 2.69 0.53% 6# 11.440.44% 4.62 0.43% 2.71 0.54% 7# 11.430.44% 4.63 0.42% 2.68 0.53% 8# 11.420.43% 4.62 0.44% 2.68 0.52% 9# 11.430.44% 4.63 0.44% 2.71 0.54% 10# 11.42 0.44% 4.62 0.43% 2.71 0.54% 11# 11.43 0.43% 4.62 0.43% 2.69 0.53% 12# 11.42 0.43% 4.63 0.42% 2.69 0.54%红外光学材料反射率检测方法的研究李林涛，胡忠，张友良，薛立，赵梓妤，杨静表5 3种粒度金刚砂研磨后IG6陪片的反射率及粗糙度测试结果类型编号100#金刚砂 240#金刚砂 280#金刚砂粗糙度反射率粗糙度反射率粗糙度反射率陪片1# 11.420.43% 4.61 0.44% 2.720.54%2# 11.430.44% 4.63 0.43% 2.710.53%3# 11.420.44% 4.62 0.43% 2.720.54%4# 11.430.43% 4.62 0.43% 2.710.53%5# 11.420.43% 4.62 0.44% 2.720.53%6# 11.430.44% 4.62 0.44% 2.750.54%7# 11.420.43% 4.63 0.43% 2.690.52%8# 11.430.44% 4.63 0.43% 2.720.53%9# 11.430.43% 4.62 0.44% 2.730.54%10# 11.44 0.44% 4.63 0.43% 2.72 0.53% 11# 11.42 0.43% 4.62 0.44% 2.73 0.53% 12# 11.44 0.44% 4.62 0.44% 2.75 0.54% 表6 3种粒度金刚砂研磨后陪片反射率的平均值材料100# 240# 280# Ge 0.36% 0.34% 0.44%多光谱ZnS 0.53% 0.51% 0.63% ZnSe 0.45% 0.43% 0.53% IG5 0.43% 0.43% 0.53% IG6 0.43% 0.43% 0.53%3 结论对于红外光学元件反射率的测量，应当采用φ(25.40－0.1)×(30－0.5)的陪片进行检测，陪片面形要求：N≤2，∆N≤0.5，平行度∆t≤0.01mm；陪片一面为镀膜面（即测试面），另一面用240#金刚砂进行研磨，再采用相对测量法对陪片的反射率进行测试。
