HTYB-Ⅲ氧化锌避雷器特性测试仪
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程氧化锌避雷器是一种广泛应用于电力系统、铁路及通信网络等领域的保护性设备，用于保护设备及电器系统免受过电压冲击的损害。
为了确保氧化锌避雷器的稳定运行和性能，需要对其进行定期的检测和测试。
本文将介绍氧化锌避雷器测试仪的使用操作规程。
一、设备准备1. 氧化锌避雷器测试仪：常见型号有DSF系列、HYJ系列、MYX系列等。
需选择适当型号并确保设备完好无损。
2. 连接线：选择合适的连接线并检查线路是否接好。
3. 测量电源：为测试仪提供合适的测量电源。
二、测试前准备1. 清洁氧化锌避雷器表面，确保表面干净无油污等物质。
2. 检查避雷器的外观，确保避雷器绝缘子、保护罩等部件完好无损。
3. 检查避雷器的接线端子，确保端子干净、紧固良好。
4. 将测试仪的电源线插入电源插座，并将测试仪与避雷器连接。
三、测试操作步骤1. 开机检查：按照测试仪的使用说明进行开机检查，确认设备正常运行。
2. 设定参数：根据要测试的氧化锌避雷器型号设定相应的参数信息。
3. 测试过程：将测试仪连接至氧化锌避雷器的接线端子，在测试仪上启动测试程序，并进行测试。
测试程序将会输出避雷器的电气参数，如放电电压、漏电流等数据。
4. 测试结果评估：根据测试结果评估氧化锌避雷器的性能状态，如电气参数是否符合标准等。
如果出现异常情况应及时报告维护人员处理。
四、测试后整理 1. 关机：测试结束后，关闭测试仪电源。
2. 接线端子：拔出测试仪与避雷器之间的连接线，关闭避雷器接线端子盖子并锁紧。
3. 设备清洁：清理测试仪及其他测试设备，确保无油污、灰尘附着等物质。
五、注意事项1. 测试前应检查测试仪器是否操作正常，没有故障。
2. 测试时要按照氧化锌避雷器的标准操作程序进行。
3. 测试过程中应杜绝操作失误，保持专注。
4. 测试后应及时整理相关设备，保存好测试数据与结果。
5. 测试仪器使用时应注意安全，严禁将插头等金属部分接触电器，防止触电事故的发生。

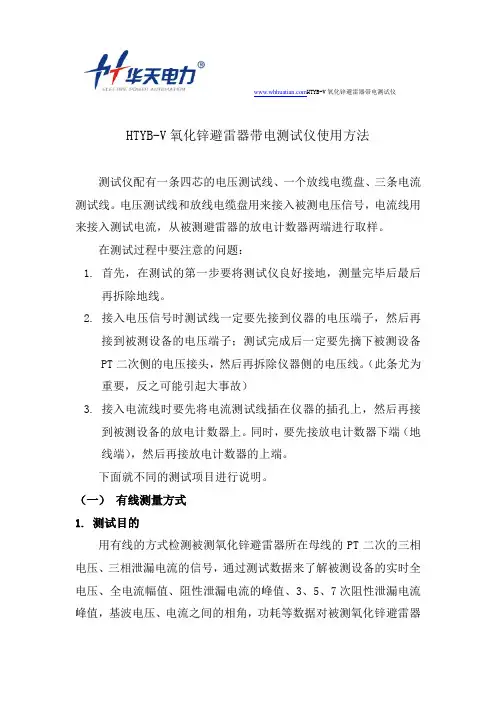

HTYB-V氧化锌避雷器带电测试仪使用方法
HTYB-V氧化锌避雷器带电测试仪HTYB-V氧化锌避雷器带电测试仪使用方法测试仪配有一条四芯的电压测试线、一个放线电缆盘、三条电流测试线。
电压测试线和放线电缆盘用来接入被测电压信号，电流线用来接入测试电流，从被测避雷器的放电计数器两端进行取样。
在测试过程中要注意的问题：1. 首先，在测试的第一步要将测试仪良好接地，测量完毕后最后再拆除地线。
2. 接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备PT二次侧的电压接头，然后再拆除仪器侧的电压线。
（此条尤为重要，反之可能引起大事故）3. 接入电流线时要先将电流测试线插在仪器的插孔上，然后再接到被测设备的放电计数器上。
同时，要先接放电计数器下端（地线端），然后再接放电计数器的上端。
下面就不同的测试项目进行说明。
（一）有线测量方式1. 测试目的用有线的方式检测被测氧化锌避雷器所在母线的PT二次的三相电压、三相泄漏电流的信号，通过测试数据来了解被测设备的实时全电压、全电流幅值、阻性泄漏电流的峰值、3、5、7次阻性泄漏电流峰值，基波电压、电流之间的相角，功耗等数据对被测氧化锌避雷器 HTYB-V氧化锌避雷器带电测试仪的性能进行判断，从而确定被试品的是否合格。
（只用主机进行测试）2. 测试方法具体接线如图十四所示：图十四、有PT测试接线图首先将仪器接地端子良好接地。
电压信号线一端插仪器面板电压输入端子，另一端接被测相PT二次低压输出：黑夹子（U0）接中性点(x)，黄绿红夹子分别接相电压(a/b/c)。
三条电流测试线一端接到仪器面板的三个电流测试端子IA、IB、IC，另一端接到被测氧化锌避雷器放电计数器的两端。
接好线后进入“有PT测试”屏查看测量结果。
HTYB-V氧化锌避雷器带电测试仪（二）无线测量方式1. 测试目的通过无线方式检测被测氧化锌避雷器所在母线的PT二次的三相电压，同时采集三相泄漏电流的信号，通过测试数据来了解被测设备的实时全电压、全电流幅值、阻性泄漏电流的峰值、3、5、7次阻性泄漏电流峰值，基波电压、电流之间的相角，功耗等数据对被测氧化锌避雷器的性能进行判断，从而确定被试品的是否合格。
HDYZ-III三相氧化锌避雷器带电测试仪使用方法
HDYZ-III三相氧化锌避雷器带电测试仪使用方法
、产品用途HDYZ-III氧化锌避雷器带线测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、产品特点1.800乘以480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
2.无线传输PT信号超过400米，按需配置可达到2000米。
3.适用于避雷器带电、停电或试验室等场所使用。
4.真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。
仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，安全可靠。
5.支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。
支持取三相或取B相电压基准为电压参考；也支持用感应板方式取B相电场强度为电压参考（选配）。
6.内带高能锂离子电池，特别适合无电源场合。
7.配备嵌入式工业级操作系统，支持直接关机方式；配有一个USB接口，支。
氧化锌避雷器试验基础知识须知
氧化锌避雷器试验基础知识须知避雷器是一种过电压保护设备。
除了能限制雷击引起的过电压，还能限制一部分操作过电压。
又能截断续流，不至于引起系统接地短路。
一般并联与系统之中。
武汉汇卓电力专业生产氧化锌避雷器试验得设备有：HZYB-3H 氧化锌避雷器特性测试仪，HZYB-V 氧化锌避雷器带电测试仪，HZFZ-HI 避雷器放电计数器校验仪，FC-2G 防雷元件测试仪避雷器的分类1、保护间隙2、管式避雷器3、阀式避雷器4、磁吹阀式避雷器5、金属氧化物避雷器（用的最多）我们见到最多的一般都是金属氧化物避雷器，其余的几种现在基本很少见到，如需要详细了解请度娘。
本文将重点介绍金属氧化物避雷器（MOA） 金属氧化物避雷器（MOA）其优点1、基本无续流，耐重复动作能力强2、通流容量大3、MOA阀片可以并联使用，增大了通流和降低残压都容易实现4、性能稳定，抗老化强5、氧化锌阀片具有良好的非线性伏安特性。
其结构为；将氧化锌阀片叠装在绝缘筒内密封，基本可以分为瓷套式，复合外套式，GIS式。
氧化锌阀片伏安特性一个完好的避雷器在正常运行状态下处于小电流区域，可长时间运行；当发生过电压时，避雷器即处于工作区域，当过压被释放或者消失，避雷器会恢复到小电流运行状态；当长时间处于过载区，避雷器可能发生热奔溃，导致损坏或者爆炸。
下面来看一下金属氧化物铭牌（220kV）如下图：铭牌说明：额定电压：施加到避雷器端子最大工频电压有效值 持续运行电压：允许长时间施加在避雷器端子的工频电压有效值，该电压决定了避雷器长期运行的性能持续运行电流：持续运行下，流过避雷器的电流，包含阻性电流和容性电流，持续电流随着温度变化直流1mA参考电压：伏安特性曲线的拐点值标称放电电流：能够持续承受通过而不损坏的电流幅值，用来划分避雷器等级最大放电电流：能够短暂时间承受的雷电流幅值，时间过长则会损坏残压：放电电流流过避雷器时端子间出现的电压峰值老化特性: 由于氧化锌避雷器接入电网就有电流通过，使得元器件发热，工作电压越高电流越大，发热越大，由于阀片特性，所以温度越高，泄漏电流越大，再加上各种过电压和劣化，将积累造成氧化锌避雷器热奔溃。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪操作规程1 操作程序1.1使用前的准备1.1.1使用前应检查测试仪的完整性，联接电缆不应有断路和短路，设备无破裂等损坏。
1.1.2在工作电源进入试验器前加装两个明显断开点，更换测试对象和接线时，应首先明显断开两个电源断开点。
1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选择或添加固定物体以牢固拉动安全警示线，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。
1.1.4高压区新敷设或就近使用接地电阻≤10Ω的接地体,将接地线接于该接地体上1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。
保护接地线、工作接地线和放电棒的接地线应分别连接到测试对象的接地线上（即一点接地）。
严禁各接地线相互串联。
为此，应使用ZV专用接地线。
（见图1）1.1.6将电源开关置于断开位置，并检查调压电位计是否应处于零位。
过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。
1.2空载升压检查设备是否正常，调整实验设备。
1.2.1打开电源开关，此时绿灯亮，表示电源接通。
1.2.2按红色按钮，则红灯亮，指示高压接通。
1.3对试品进行漏电和直流耐压试验在进行1.1-1.2在检查并确认测试仪正常后，可以进行测试对象的泄漏和直流耐压测试。
将试品、地线等均联接好，人员撤除高压危险区域,设置安全警示线，检查无误后可打开电源。
1.3.1 10KV氧化锌避雷器试验1.3.1.1 顺时针缓慢调整调压电位计，输出端即从零开始升压，升压速度以每秒3-5kV试验电压为宜。
先升至所需电流的95%，再缓缓仔细升至所需的电流（1mA），然后从数显表上读出电压值（10KV贯通线氧化锌避雷器大于25KV为正常）。
1.3.1.2对氧化锌避雷器进行0.75UDC-1mA测量，在Ⅰ的状态下按下黄色按钮，电压即降至原来的75%，并保持此状态。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程1. 引言氧化锌避雷器是一种经常用于电力系统保护的设备，而氧化锌避雷器测试仪则是对氧化锌避雷器进行检测的关键设备。
正确、规范地使用氧化锌避雷器测试仪对于维护电力系统的稳定和安全至关重要。
本文将详细介绍氧化锌避雷器测试仪的使用操作规程，旨在帮助使用者正确使用氧化锌避雷器测试仪，从而确保电力系统的可靠、安全运行。
2. 设备介绍氧化锌避雷器测试仪主要由以下部分组成：•控制面板控制面板用于设定和调整测试参数。
其中包括电源开关、测试模式选择、测试角度选择、电流电压显示、触发按钮等。
•测试头测试头是氧化锌避雷器测试仪的重要部分，用于在测试过程中对氧化锌避雷器进行测试。
测试头的长度可根据测试需要进行调整。
测试头上装有荧光灯管和摄像头，可以观察氧化锌避雷器表面的放电情况，并记录测试数据。
•电源线电源线用于连接氧化锌避雷器测试仪和电源，用于为测试仪提供电力供应。
•数据线数据线用于连接氧化锌避雷器测试仪和计算机，用于传输测试数据和进行分析处理。
3. 使用前准备使用氧化锌避雷器测试仪之前需要进行以下准备工作：•测试仪的电源线和数据线与电源和计算机连接。
确保连接稳定可靠。
•对于首次使用的测试仪，需要在控制面板上进行参数设置。
一般情况下，测试角度选择为0度，测试模式选择为自动。
•对于测试头，每次使用前需要进行清洗和消毒，以确保测试过程中不会影响测试结果。
同时，要进行必要的校准操作，确保测试头的灵敏度和准确度。
•在进行测试前，需要对待测试的氧化锌避雷器进行检查和清洁，以确保测试结果的可靠性。
4. 测试流程按照以下步骤进行氧化锌避雷器测试：1.将测试头靠近氧化锌避雷器表面，调整测试角度。
根据需要调整测试头的长度，使得测试头与氧化锌避雷器表面的距离在5mm 左右。
2.点击控制面板上的启动按钮，开始测试过程。
在测试过程中，测试头会发出较为明显的电流和电压啄频声音，并开始记录测试数据。
3.当测试过程结束后，测试仪会自动停止并显示测试数据。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程一、设备介绍氧化锌避雷器测试仪是一种用于测试氧化锌避雷器性能的专用设备。
该设备由主机、电源线、连接线、探头和显示屏等组成。
主机：氧化锌避雷器测试仪的主要控制部分，包括电源开关、显示屏、功能选择按钮、标定参数按钮等。
电源线：将电源与主机连接的线缆。
连接线：将主机与氧化锌避雷器连接的线缆，分为高压端与低压端。
探头：与连接线连接的部分，负责将测试仪的电能传输到氧化锌避雷器上。
显示屏：主机上显示测试仪的测试结果和参数。
二、使用准备1. 检查设备：检查测试仪的外观是否完好，电源线和连接线是否连接牢固。
2. 检查电源：确认电源线接入标准的交流电源，并确保电压稳定。
3. 测试仪的放置：将测试仪放置在平稳的台面上，确保没有外界物品遮挡。
4. 连接氧化锌避雷器：将连接线的高压端连接到氧化锌避雷器的高压端，低压端连接到低压端。
5. 打开电源开关：将电源开关置于开启状态，打开主机电源。
三、测试操作1. 功能选择：按下功能选择按钮，选择要进行的测试功能。
2. 标定参数设置：若需要进行标定参数设置，则按下标定参数按钮，根据显示屏提示进行相关设置。
3. 测试开始：按下测试开始按钮，测试仪将开始对氧化锌避雷器进行测试。
4. 观察测试结果：测试仪将显示测试结果和参数，包括氧化锌避雷器的电压、电流、击穿时间等数据。
5. 结果判断：根据测试结果和参数，判断氧化锌避雷器是否符合要求，具体判断标准可根据相关标准文件进行确定。
四、注意事项1. 操作前请仔细阅读并理解设备的使用说明书，确保正确操作。
2. 在操作过程中，注意安全，避免触及带电部分，避免发生电击事故。
3. 操作时请确保安全帽、绝缘手套和绝缘鞋等必要的个人防护装备。
4. 使用测试仪时，请勿将手指或金属工具伸入仪器内部。
5. 在测试之前，请确保氧化锌避雷器已经正常安装并接通电源。
6. 在测试过程中，严禁拆卸设备或进行其他不相关的操作，以免影响测试结果。
氧化锌避雷器带电测试仪操作规程
氧化锌避雷器带电测试仪操作规程1.仪器准备a.确保测试仪器的工作状态良好，电源充足。
b.确保测试仪器的仪表和连接线没有损坏或破裂。
c.检查测试仪器的接地，确保接地良好。
2.测试仪器连接a.将仪器的电源插头插入有效接地的电源插座，并确认连接稳定。
b.将测试仪的接线插头插入仪器的输出接口，并确认连接稳定。
c.将接线插头的另一端插入待测试的氧化锌避雷器的测试端口，并确认连接稳定。
3.避雷器安全检查a.检查待测试的氧化锌避雷器是否有可见的损坏、破裂或漏电现象，如有，不得进行带电测试。
b.检查避雷器的连接线是否完好，没有断裂或接触不良现象。
4.测试仪器设置a.将测试仪器的测量范围设置为与待测试氧化锌避雷器额定电压相适应。
b.如果仪器有自动调节功能，可选择该功能。
5.带电测试操作a.确保自身的防护设备齐全，如手套、护目镜等。
b.打开测试仪器的电源开关，并注意仪器的指示灯是否工作正常。
c.缓慢逐渐增加测试仪器的输出电压，直到达到待测试氧化锌避雷器的额定电压。
d.维持稳定电压1分钟以上，并观察避雷器的指示灯或指示器是否正常工作。
e.缓慢将测试仪器的输出电压降至零，并断开测试仪器与氧化锌避雷器的连接。
f.关闭测试仪器的电源开关。
6.检测结果记录a.将测试仪器的读数记录下来，并标注测试的日期、时间、测试仪器型号和待测试的氧化锌避雷器信息。
b.如发现测试过程中的异常现象，如氧化锌避雷器破裂、爆炸等，应在记录中详细描述并报告有关部门。
7.测试仪器清理a.关闭测试仪器的电源开关，并拔除电源插头。
b.使用干净的软布清洁测试仪器的外表面和连接线插头等部分。
c.如有必要，定期进行测试仪器的校准和维护。
8.安全注意事项a.严禁在无经验或未接受培训的人员指导下进行带电测试操作。
b.在带电测试时，应穿好绝缘手套，戴好护目镜等个人防护装备。
c.在测试仪器连接时，应确保仪器和避雷器的连接稳定，避免出现电击或其他安全事故。
d.在测试过程中，应仔细观察避雷器和仪器的工作情况，如有异常应立即停止测试并排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HTYB-Ⅲ氧化锌避雷器特性测试仪
一、概述
HTYB-III氧化锌避雷器特性测试仪用于氧化锌[MOA] 泄漏电流的测量分析。
主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。
现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
也可用于实验室做出厂和验收试验。
二、仪器面板结构图
图1
三、主要技术指标
参考电压输入范围（峰值）： 10V-400V
全泄漏电流测量范围(峰值)：100μA-10mA
阻性电流测量范围(峰值)： 0-10mA
容性电流测量范围(峰值)： 0-10mA
角度测量范围： 0°- 360°
功耗： 4 W
系统测量准确度：±(读数⨯5% + 5个字)
(谐波电流不大于2mA) 交流电源： AC 220V ±10%，50Hz ±1%
四、接线图
1、实验室接线图
~220V
图2
本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地和高压电源地在联接在一起。
交流电流信号输入端接到避雷器的下端和地。
升压值≤10KV/1.5 ≥35KV/
3
2、在线接线图（带电测试）
图3
在线测量时电压信号输入端接到与被测避雷器位于同相PT的二次测，电流信号输入端接到避雷器的计数器两端，仪器的接地端接至计数器的下端并与地相联。
根据现场的要求，参照上述接线方式正确连线
五、仪器的操作
1、接好联线和仪器电源，打开电源，屏幕上显示如下图4所示：
图4 主菜单
2、点击系统设定菜单，出现下图5所示菜单：
图5 系统设定菜单
在此菜单下，可以设定变比值和补偿角。
数字的输入为:- 1 2 3 4 5 6 7 8 9 0 . 循环. 变比的输入不能有负数, 补偿角的输入只能笫一位数选择负号, 其余的输入为错误的输入. 数据中间只能用一个小数点.
↑：循环数字。
↓：向右移动位。
数字输完按返回即保存。
*注意变比值的正确算法：
试验变压器变比的确定方法：这里的变比应为高压绕组与测量仪表绕组的匝数比或电压比。
例如交流输出额定电压为50KV的试验变压器，一般测量仪表绕组的额定电压为100V，所以变比为50KV/100V=500。
在线变比的确定方法：以110KV避雷器为例，其变比为（110KV/ ）/（100V/ ）=1100。
33
*输入补偿角的算法：
在补偿角为0时, 先测出A相和C相的角度φ{φA和φC},然后用{φC-φA}/2=补偿角，φA为正，φC为负.
3、点击数据测量菜单，出现下图6所示菜单：{点击数据测量菜单等计算机采样完成即显示数据，时间大约四十秒。
转换菜单时，按键时间要长点等一个采样周期完成。
}
图6数据测试主菜单
补偿角：已存储的数据可修改补偿角度，但修改值只影响当前显示/打印数据，不能存储。
变比：PT或试验变压器变比，显示试验电压U为输入参考电压Uref 与K乘积。
由于K并不影响角度或电流量测量，也可以设置为1直接显示U1。
应注意当没有U1输入时，不能得到正确的测量结果。
已存储的数据可修改电压变比，但修改值只影响当前
显示/打印数据，不能存储。
相位差：基波电流超前基波电压的相位差，其中包含补偿角度。
可由角度直接评价MOA性能，有相间干扰时要扣除干扰角度再评价。
4、点击数据查询菜单，出现下图7所示菜单：
图7 数据查询主菜单
5、打印输出
如需打印直接按屏幕提示操作，为了方便用户对测试数据进进行分析、保存，仪器将100组的试验数据进行存储，任由用户选择打印。
（测量完毕后，用户根据自己的需要对数据进行储存。
）
六、测量原理和数据分析
仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值和电流电压角度Φ（图8）。
因此与电压同相分量为阻性电流基波值（Ir1p），正交分量是容性电流基波值（Ic1p）：
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。
按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：
实际上Φ<80°时应当引起注意。
图8投影法图9、一字排列避雷器的相间干扰
相间干扰
现场测量时，一字排列的避雷器，中间B相通过杂散电容对A、C 泄漏电流产生影响：A相φ减小2°左右，阻性电流增大；C相φ增大2°左右，阻性电流减小甚至为负；B相基本不变，这种现象称相间干扰(图9)。
干扰下MOA性能评价
1、建议用本相PT二次电压测量本相MOA电流，补偿角度均为0，即测量时不考虑相间干扰。
试验室测量不应使用补偿角度（Φ0=0）。
评价MOA性能时可考虑相间干扰。
按相间干扰的对称性，以B相Φ为准，A相Φ减小的数值基本等于C相Φ增加的数值，由此可以估计相间干扰角度。
例如A相Φ偏小2°，C 相Φ偏大3°，则相间干扰大致为2.5°，评价MOA性能时，A相Φ+2.5°，B相Φ不变，C相Φ—2.5°。
2、如果测量时考虑相间干扰，可对A/C相设置补偿角度，该补偿角度“加”到Φ中。
考虑到B相对A/C相的相间干扰对称，如果测量出Ic超前Ia的角度Φca，A/C相分别补偿，用本相PT二次电压测量本相MOA电流，并置入上述补偿角度。
直接按Φ评价MOA性能。
七、注意事项
1、从PT处或试验变压器测量端取参考电压时，应仔细检查接线以避免PT二次或试验电压短路。
2、在联线过程中注意不要把电流和电压取样线接错。
3、在实验室做试验时，高压电源不能用串激试验变压器。
八、仪器装箱清单
1、主机一台
2、电压信号取样线一根
3、电流信号取样线一根
4、电源线一根
5、保险管二只
6、专用保护器一只
7、打印纸二卷
8、使用说明书一份
9、产品合格证一份
10、出厂测试报告一份
附：
一、氧化锌避雷器运行中的主要问题
1、氧化锌避雷器由于取消了串联间隙，长期承受系统电压，流过电流。
电流中的有功分量阀片发热，引伏安特性的变化，长期作用的结果会导致阀片老化，甚至热击穿。
2、氧化锌避雷器受到冲击电压的使用，阀片也会在冲击电压能量的作
用下发生老化。
3、氧化锌避雷器内部受潮或绝缘性能不良，会使工频电流增加，功耗加剧，严重时会导致内部放电。
4、氧化锌避雷器受到雨、雪、凝露或灰尘的污染，由于内外电发布不同而使内部阀片与外部瓷套之间产生较电位差，导致径向放电现象发生。
二、本仪器所要完成的任务
判氧化锌避雷器阀片是否发生老化或受潮，通常观察正常运行流过氧化锌阀片的阻泄漏电流的变化，即观察阻性是否增大作为判断依据。
三、本测试仪主要针对以下几个方面的
1、氧化锌避雷器发生热击穿情况
导致氧化锌避雷器发生器热击穿的最终原因是其发热功率大于散热功率。
氧化锌阀片的发热功率取决于其上电流和电压（电流为流过阀片电流的有功分量）。
2、氧化锌避雷器内部受潮现象
密封不严，会导致避雷器内部受潮，或安装时内部有水分浸入，都会使避雷器在电压下发生总电流增大现象。
受潮到一定程度，会发生沿氧化锌阀片表面或瓷套内壁表面的放电，引起避雷器爆炸。
氧化锌避雷受器受潮引起的总电流增加是阻性泄漏电流增加造成的。
通过检测看角度的变化幅度可以推断是否受潮。
综上述，以上故障都能够由阻性泄漏电流的变化反映出来。
了解氧化锌如雷器阻性泄漏电流的变化，就可以对是否发生上述几种故障进行预测。
