ZMOAⅢ氧化锌避雷器直流参数测试仪产品技术规范书(参考Word)

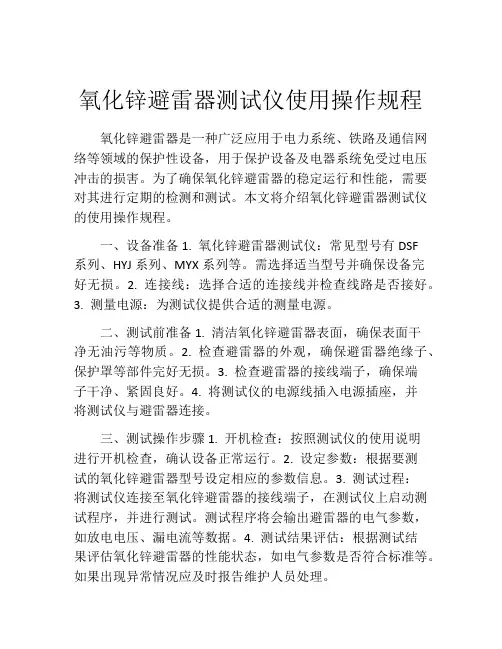

氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程氧化锌避雷器是一种广泛应用于电力系统、铁路及通信网络等领域的保护性设备，用于保护设备及电器系统免受过电压冲击的损害。
为了确保氧化锌避雷器的稳定运行和性能，需要对其进行定期的检测和测试。
本文将介绍氧化锌避雷器测试仪的使用操作规程。
一、设备准备1. 氧化锌避雷器测试仪：常见型号有DSF系列、HYJ系列、MYX系列等。
需选择适当型号并确保设备完好无损。
2. 连接线：选择合适的连接线并检查线路是否接好。
3. 测量电源：为测试仪提供合适的测量电源。
二、测试前准备1. 清洁氧化锌避雷器表面，确保表面干净无油污等物质。
2. 检查避雷器的外观，确保避雷器绝缘子、保护罩等部件完好无损。
3. 检查避雷器的接线端子，确保端子干净、紧固良好。
4. 将测试仪的电源线插入电源插座，并将测试仪与避雷器连接。
三、测试操作步骤1. 开机检查：按照测试仪的使用说明进行开机检查，确认设备正常运行。
2. 设定参数：根据要测试的氧化锌避雷器型号设定相应的参数信息。
3. 测试过程：将测试仪连接至氧化锌避雷器的接线端子，在测试仪上启动测试程序，并进行测试。
测试程序将会输出避雷器的电气参数，如放电电压、漏电流等数据。
4. 测试结果评估：根据测试结果评估氧化锌避雷器的性能状态，如电气参数是否符合标准等。
如果出现异常情况应及时报告维护人员处理。
四、测试后整理 1. 关机：测试结束后，关闭测试仪电源。
2. 接线端子：拔出测试仪与避雷器之间的连接线，关闭避雷器接线端子盖子并锁紧。
3. 设备清洁：清理测试仪及其他测试设备，确保无油污、灰尘附着等物质。
五、注意事项1. 测试前应检查测试仪器是否操作正常，没有故障。
2. 测试时要按照氧化锌避雷器的标准操作程序进行。
3. 测试过程中应杜绝操作失误，保持专注。
4. 测试后应及时整理相关设备，保存好测试数据与结果。
5. 测试仪器使用时应注意安全，严禁将插头等金属部分接触电器，防止触电事故的发生。
