飞机机翼浅析
歼6机翼结构分析
歼6机翼结构分析机翼是飞机最重要的组成部分之一，其结构设计对于飞机的性能起着关键的影响。
歼6机翼结构分析主要涉及到机翼的载荷分配、梁结构设计和翼肋设计等方面，下面将进行详细的分析。
首先，机翼的载荷分析是机翼结构设计的基础。
飞机在飞行过程中会受到各个方向的载荷，包括升力、重力、气动力和惯性力等。
在设计机翼时，需要对这些载荷进行详细的分析和计算，并合理分配到机翼结构上。
升力是机翼最主要的受力方向，需要通过承载结构将升力传递到机身，以保证飞机的稳定和安全。
同时，重力和气动力会对机翼产生弯曲和剪切力，需要通过合理的结构设计来承受这些载荷，避免结构失效。
其次，梁结构设计是机翼结构分析的重要环节。
梁是机翼结构中的主要受力构件，负责承受和传递载荷。
在设计梁结构时，需要考虑到强度、刚度和稳定性等因素。
强度要求梁能够承受所受载荷而不发生破坏，刚度要求梁不会发生过大的变形，稳定性要求梁在承受剪力和弯矩时不会产生屈曲。
因此，梁的截面形状和尺寸的选择至关重要。
一般情况下，梁的截面形状为矩形或者由多个矩形构成的复杂截面。
在设计中需要进行合理的截面形状和尺寸的选择，以满足强度和刚度的要求。
最后，翼肋的设计是机翼结构分析的另一个重要方面。
翼肋是机翼结构中的骨架部分，主要承受飞行载荷和机身传递的载荷。
在设计翼肋时，需要考虑到强度、刚度和轻量化等因素。
强度要求翼肋能够承受所受载荷而不发生破坏，刚度要求翼肋不会发生过大的变形，轻量化要求翼肋设计尽量减少重量，以增加飞机的载重能力和燃料效率。
一般情况下，翼肋采用空心结构或者箱型结构。
在设计中需要进行合理的结构形式和尺寸的选择，以满足强度和刚度的要求，并尽可能减少重量。
综上所述，歼6机翼结构分析涉及到载荷分配、梁结构设计和翼肋设计等方面。
合理的机翼结构设计能够保证飞机的稳定和安全，提高飞机的性能和效率。
因此，对于机翼结构的分析和设计是飞机设计过程中的重要环节之一。
物理飞机机翼知识点总结
物理飞机机翼知识点总结一、机翼的基本原理1. 动力学原理机翼在飞行中承担了支撑飞机的重量、产生升力的任务。
通过机翼的受力分析，可以得出飞机的升力系数和阻力系数，从而计算出飞机的升力和阻力。
2. 气动学原理机翼的气动学性能是机翼设计的核心。
通过机翼气动力学原理的研究，可以确定机翼的升力分布、阻力系数和流线型态，从而实现机翼的优化设计。
3. 稳定性原理机翼的形状和结构对飞机的稳定性有着重要影响。
通过机翼的稳定性分析，可以确定机翼的扭转刚度和弯曲刚度，保证飞机在飞行中的稳定性。
二、机翼的设计要求1. 升阻比要求机翼的设计要求在保证较高升力系数的同时，尽量减小阻力系数，以提高飞机的升阻比，降低飞行阻力，提高飞机的航程和燃油经济性。
2. 气动布局要求机翼的气动布局应使得机翼在各种飞行状态下都能保持较好的气动性能，包括起飞、巡航、盘旋和着陆等。
3. 结构强度要求机翼的设计要求保证其在飞行中能承受各种外载荷的同时，保证结构的强度和刚度，以保证飞机的飞行安全。
4. 稳定性和操纵要求机翼的设计要求保证飞机能够保持稳定的飞行状态，并具有良好的操纵性能，方便飞行员进行操作。
三、机翼的结构形式1. 翼型机翼的翼型决定了其气动性能，一般分为对称翼型和非对称翼型。
在实际设计中，根据飞机的气动和结构要求选择合适的翼型。
2. 翼梁机翼的翼梁是其主要结构部件，承担了飞机的重量和飞行载荷。
翼梁的设计要求保证其具有足够的强度和刚度，同时尽量减小结构质量。
3. 襟翼和副翼襟翼和副翼是机翼的辅助控制器件，用于改变机翼的气动特性和调节飞机的姿态。
在实际设计中，需要合理布局襟翼和副翼，保证其在各种飞行状态下都具有良好的控制效果。
4. 燃油槽和附加设备机翼还包括了燃油槽和各种附加设备，如各种导流板、吊挂点等。
它们的设计要求保证其不影响机翼的气动性能和结构强度，同时满足飞机的使用要求。
四、机翼的材料选用1. 金属材料金属材料是传统的机翼结构材料，包括铝合金和钛合金。
机翼分析报告
机翼分析报告1. 引言本报告旨在对机翼进行全面的分析和评估，以便提供有关机翼设计和性能的详尽信息。
机翼是飞机的重要组成部分，对飞机的飞行性能和稳定性有着重要影响。
通过对机翼的分析，我们可以更好地理解机翼的设计原理和工作原理，并提出改进建议。
2. 机翼的结构和功能机翼是飞机的主要升力产生器，承受飞机重量并产生升力以维持飞机在空中的飞行。
机翼通常由前缘、后缘、翼根、翼展、弯曲线等部分组成。
前缘是机翼的前部边缘，通常是圆润的曲线形状，用于减小空气的阻力。
后缘是机翼的后部边缘，可以通过形状和控制面来调整机翼的升力和阻力。
翼根是机翼与机身连接的部分，需要具备足够的强度和刚度以承受力的作用。
翼展是机翼的跨度，决定了机翼的横向稳定性和操纵性能。
弯曲线是机翼上下表面的曲率变化，用于改善升力和阻力的分布。
机翼的主要功能是产生升力和阻力。
升力使飞机能够克服重力并保持在空中飞行，而阻力则是飞机行进方向的阻碍力。
合理地设计机翼可以最大程度地提高升力和降低阻力，从而提高飞机的飞行性能和燃油效率。
3. 机翼的气动力学原理机翼产生升力的原理是气动力学的基本原理之一。
当飞机飞行时，机翼上方的气流速度大于下方，根据伯努利定律，上方的气压将降低，而下方的气压将增加。
这种气压差会导致产生向上的升力。
升力的大小取决于机翼的气动特性、气流速度、攻角和机翼的形状。
机翼的气动特性主要包括翼型、翼型厚度、升力系数和升力曲线斜率等。
翼型是机翼的横截面形状，常见的翼型有NACA翼型和单弧形翼型等。
翼型厚度是指机翼横截面的厚度，厚的翼型将产生较大的升力，但也会增加阻力。
升力系数是机翼升力与空气密度、速度和机翼面积的比值，用于描述机翼的升力性能。
升力曲线斜率是升力系数随攻角变化的斜率，描述了机翼在不同攻角下产生升力的变化情况。
4. 机翼的设计参数和考虑因素机翼的设计参数和考虑因素对机翼的性能和飞机的整体性能有着重要影响。
以下是一些常见的机翼设计参数和考虑因素：4.1 升力和阻力要求根据飞机的设计需求和性能要求，确定机翼的升力和阻力要求。
飞机机翼翼型解析
飞机机翼翼型解析近日，网上有传我国J-20战斗机改装前掠翼版，并且配有想象图，象机翼“前掠”、“后掠”等名词，如果不配图，很多菜鸟级军迷可能还不知道是什么个翼型。
现在，我想从固定翼飞机和直升机两个方面来对各种机翼进行简单剖析。
一、固定翼飞机翼型。
1、固定翼飞机机翼大布局分为：常规布局、大三角翼布局、鸭翼布局。
常规布局就是我们常见的飞机，是目前世界上应用最广泛的一种翼型。
常规布局飞机的特点是前翼大、后翼小，机尾有尾垂，这些都是最基本的。
常规布局仍存在一些看起来不一样的地方飞是尾垂仍有几个式样，如：大型客机和运输机尾垂顶部有小翼，现代三代、四代战斗机多采用双尾垂，而二代以前的战斗机几乎都是单尾垂的。
很多大型飞机主翼稍部都有一个小的上翘，称为翼稍小翼；之所以做这个小翼是因为设计师们发现，飞机尖细的翼稍高速划过空气时会剧烈撕裂空气并形成紊流，而紊流对飞机的升力和高速性都造成了明显的不利影响，如果消除这样的紊流将对减小飞机的燃料消耗起到很大作用，所以现有多大型飞机都设有小翼，而战斗机之所以很少有翼稍小翼是因为小翼对飞机来说本身是一个增重，大型飞机由于自身重量大对这样小的增重不太敏感，而战斗机起飞垂量低，对超重非常敏感，设计翼稍小翼给战斗机带来的好处和飞机增重带来的小利影响基本持平或者大于收益，所以战斗机飞不再设翼稍小翼了。
现代很多战斗机翼尖可挂格斗导弹，如SU-27、J-15、F-16等等，当这些飞机翼尖不挂导弹时从减轻飞机重量来考虑应该拆掉翼稍挂架，但很多飞行中的战斗机并不拆除这一对挂架，主要原因就是这对挂架虽然会增加飞机自重，但在飞行时却起到翼稍小翼的作用，两相抵消后虽然没有多大增益但增重后对飞行的影响也不大，不拆除挂架还减少了一些维护费，所以很多战斗机平时也保留了这对挂架。
部分中型运输机改装的特种机尾翼两侧加了两到四块垂直方向安装的小板称为“端板”，端板的作用主要是增强飞机飞行的气动性，如美军E-2预警机为了方便地放进机库而降低了垂尾高度，而垂尾的一个重要作用就是平飞是改变飞行方向，垂尾降低后飞行转向性能变差了，为了弥补这个据点，增加垂尾是很普遍的方法，E-2预警机在增加垂尾后可以在降低垂尾高度的同时维持了飞机转向性能。
机翼分析
B－2隐形战略轰炸机一、飞机简介：B－2隐形战略轰炸机是冷战时期的产物，由美国诺思罗普公司为美国空军研制。
1979年，美国空军根据战略上的考虑，要求研制一种高空突防隐形战略轰炸机来对付苏联90年代可能部署的防空系统。
1981年开始制造原型机，1989年原型机试飞。
后来对计划作了修改，使B－2轰炸机兼有高低空突防能力，能执行核及常规轰炸的双重任务。

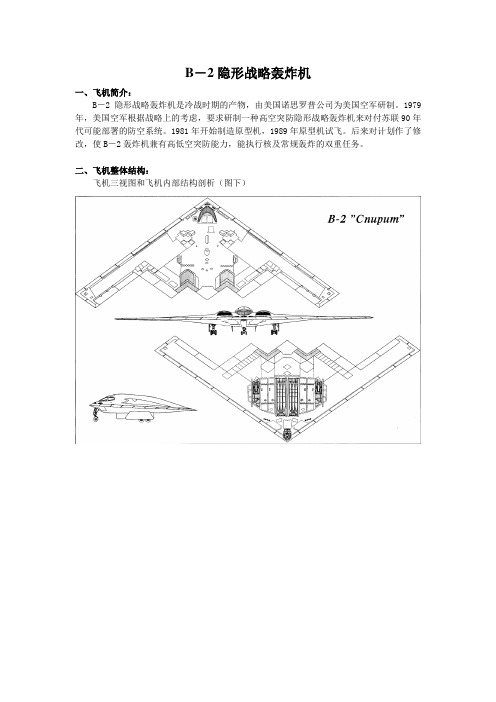

二、飞机整体结构：飞机三视图和飞机内部结构剖析（图下）三、飞机机翼结构分析：B－2轰炸机采用翼身融合、无尾翼的飞翼构形，其机体扁平，采用翼身融合的无尾（无垂直尾翼）的飞翼构型，机翼前缘为直线，交接于机头处，机翼后掠33度，飞机头部到翼尖成锐角，机翼后缘成双“W”形（锯齿形）有8个操纵面（6个升降副翼，2个阻流方向舵），巨大的锯齿状后缘由10条直的边缘组成，翼展尺寸为52.43米机翼前缘交接于机头处，机翼后缘呈锯齿形。
机身机翼大量采用石墨/碳纤维复合材料、蜂窝状结构，表面有吸波涂层，发动机的喷口置于机翼上方。
这种独特的外形设计和材料，能有效地躲避雷达的探测，达到良好的隐形效果。
形尾翼原始设计是专门为高空飞行设计的，能够满足高空阵风载荷的需求，但不适应于低空阵风载荷的需求。
飞机主翼的设计进行了重大改动，因为空军不仅要求飞机能从高空突入，而且还要能超低空突防，从而带来了提高飞机升力、增强机械结构强度、进一步降低其雷达反射截面积等一系列问题，使飞机的设计历经数年才得以定型。
B-2飞机的结构设计是基于满足阵风载荷(又称突风载荷)标准进行设计的，航空历史上仅有几种型号的飞机是按阵风载荷需求设计的，大部分军用飞机是根据机动载荷(又称惯性载荷)需求而设计。
机翼结构为单块式。
从构造上看，单块式机翼的长桁较多且较强；蒙皮较厚；长桁、蒙皮组成可受轴向力的壁板。
当有梁时，一般梁缘条的剖面面积与长桁的剖面面积接近或略大，有时就只布置纵墙。
为了充分发挥单块式机翼的受力特点，左、右机翼一般连成整体贯穿机身。
最新飞机机翼知识
最新飞机机翼知识飞机机翼介绍一：平直翼C-130这样带一点锥度的机翼也算平直翼最简单的机翼是平直翼，机翼前后缘和机身垂直，机翼从里到外一样宽。
这样的机翼结构简单，制造容易，产生升力的效率较高，但阻力也较大。
升力的力臂使得翼根的受力很是不利。
为了均衡升力的分布，并改善机翼的受力设计和降低重量，平直翼可以带一点锥度，从里到外逐渐变窄，改善升力分布，是更多的升力产生在靠近翼根的部位，缩短力臂，降低翼根应力。
低速、简单的小飞机可以用简单平直翼以降低制造成本，但稍微有点追求的平直翼飞机大多带一定的锥度。
带锥度的平直翼可以前缘略带后掠，也可以后缘略带前掠，两者在气动上有一点差别，但不改变都是平直翼的本质。
当速度大幅度提高后，平直翼阻力大的缺点就比较明显，尤其在速度接近声速的时候。
飞机前行的时候，飞机对前方空气产生压力，就好像船行时船首在前方推开波浪一样。
压力波以声速一层一层地向外传递，声速是空气性质的分界线。
亚声速飞行时，前方空气在压力波推动下有序地向两侧让开飞机。
然而，但飞机速度达到声速时，压力波不再可能赶在飞机前面把前方空气有序地向两侧分开。
相反，压力波挤到一起，密度剧增，像坚硬的石墙一样。
跨声速飞行的飞机顶着一大片看不见的石墙飞行，难怪阻力激增，这就是声障的由来。
飞机机翼介绍二：后掠翼英国“闪电”、美国 F-100、苏联米格-19 是第一代后掠翼的超声速战斗机这看不见的石墙也称激波。
激波的锋面在正好是声速的时候是平直的。
随着速度的增加，激波的锋面变成圆锥形，锥的后倾角度随速度增加而增加，锋面背后的空气重新回到亚声速。
如果平直的机翼像燕子的翅膀一样后掠，“躲”到机头引起的激波锋面的背后，就可以避免机翼本身引起的激波阻力。
德国人阿道夫布斯曼在30年代就提出了后掠翼，只是没有引起当时人们的重视而已。
事实上，后掠翼避免机翼本身引起激波阻力的作用在飞机速度还没有达到超声速时已经体现出来了。
机翼是通过对上表面气流加速以形成上下表面气流的速度差、进而导致压力差而产生升力的。
飞机机翼结构剖析
飞机机翼结构剖析机翼是飞机的重要部件之一，它就好比鸟儿的翅膀。
飞机之所以能在天上飞，靠的就是机翼产生的升力！不过除了提供飞机升力，机翼其实还有许多辅助功能，比如悬挂发动机、存储燃油、控制飞机水平翻转、减速等。
因此在机翼上还有很多特别设计的“机关”，也许经常坐飞机的朋友会注意到，但是不一定说得出这些机关的名字和具体作用。
今天，我们就和大家聊一聊飞机的机翼！机翼如何产生升力？众所周知，机翼的主要功能就是产生升力，让飞机飞起来，那么它为什么能产生升力呢？这还得从飞机机翼具有独特的剖面说起。
我们把机翼横截面的形状称为翼型，翼型上下表面形状是不对称的，顶部弯曲，而底部相对较平。
当飞机发动机推动飞机向前运动时，机翼在空气中穿过将气流分隔开来。
一部分空气从机翼上方流过，另一部分从下方流过。
日常的生活经验告诉我们，当水流以一个相对稳定的流量流过河床时，在河面较宽的地方流速慢，在河面较窄的地方流速快。
空气的流动与水流其实有较大的相似性。
由于机翼上下表面形状是不对称的，空气沿机翼上表面运动的距离更长，因而流速较快。
而流过机翼下表面的气流正好相反，流速较上表面的气流慢。
根据流体力学中的伯努利原理，流动慢的大气压强较大，而流动快的大气压强较小，这样机翼下表面的压强就比上表面的压强高。
换句话说，就是大气施加于机翼下表面的压力(方向向上)比施加于机翼上表面的压力(方向向下)大，二者的压力差便形成了飞机的升力。
机翼有多坚固？机翼除了提供升力之外，还必须得承重。
飞机在天上飞的时候，整个机身的重量几乎都是由机翼给“托”着的。
飞机在地面上的时候，机翼还得悬臂“举”着重重的发动机，像A380、747这样的巨无霸飞机，单片机翼还得悬臂“举”起两个发动机，要知道A380的单台发动机自重就达8吨。
因此，机翼必须得足够坚固。
目前主流的民航客机的机翼结构采用的是双梁单块式，前后有两根梁，之间又有很多的翼肋，这样梁和肋就组成了机翼的内部骨架结构，外侧是蒙皮和壁板设计。
波音777飞机的机翼结构分析
波音777飞机的机翼结构分析机翼设计波音777飞机的机翼是在改进757和767设计的基础上，将777增加了机翼的长度及厚度。
这种先进的机翼提高了飞机的巡航速度，增加了飞机的爬升能力和飞行高度，并且能在许多高海拔和炎热地区满载乘客和货物起降。
加仑(117335升)，777-200LR环球飞机的载油量为53440加仑(202287升)。
在航空公司的协助下，波音把777的翼展加大到了199英尺11英寸(60.9米)，优化了机翼的性能。
777-200LR和777-300ER的机翼加装了6.5英尺长的斜削式翼尖，提高了机翼的整体气动性能。
斜削式翼尖有助于缩短起飞滑行距离、提高爬升性能并降低油耗。
材料777的几款机型采用了重量轻、成本低的新型结构材料。
例如，在机翼上部蒙皮和桁条采用经过改进的7055铝合金，这种材料比其它合金具有更大的抗压强度，能减轻重量，抗腐蚀性和疲劳强度也有所提高。
在 777飞机上，重量更轻的先进复合材料开发和生产取得了明显进展。
在垂直和水平尾翼上采用了碳纤维增强型树脂材料。
客舱的地板横梁也是由这些先进复合材料制成的。
复合材料还被用于整流罩等辅助结构上。
复合材料(包括树脂和粘结剂)占777飞机结构重量的9%，而在其它波音喷气机上约为3%。
波音公司的方案是采用71.30米的加长型机翼，新机翼的翼展将比波音747-8飞机的宽3.05米。
另一项新工艺是将原来的金属机翼改为碳纤维增强复合材料机翼。
较大的翼展将提高波音777-8X/-9X的升力，复合材料机翼在增加强度的同时也降低了新机型的空重。
波音公司初步估计，在航程小于14800千米/时，波音777-9X飞机的最大起飞重量至少能达到753000磅（约342吨）。
这将有效地稳固该系列飞机的市场竞争力，并在上述航程区间内保持对现有机型的载运能力的领先优势。
波音777X项目将采用新型碳纤维复合材料制造的机翼，这也包含3中方案：翼展71.1米加后掠式小翼（raked wingtip）、65米翼展加融合式翼梢小翼（blended winglets）、68.6米翼展架融合式翼梢小翼。
