天然气管道阴极保护专项施工方案
管道阴极保护施工方案
管道阴极保护施工方案一、背景介绍：管道在运营过程中容易受到外部环境的侵蚀和腐蚀，为了延长管道的使用寿命，并确保运行安全可靠，需要进行阴极保护施工。
二、施工原则：1. 选择适当的施工方法与设备，确保施工效果；2. 保证施工安全，确保施工人员的人身安全；3. 施工过程中保证现场环境的卫生和整洁；4. 严格按照相关标准和规范进行施工。
三、施工步骤：1. 施工前准备：(1) 根据管道的材质和使用环境选择合适的阴极保护方式；(2) 计算管道的保护电流和保护电位，确定阴极保护工艺；(3) 购买和检查阴极保护设备和材料，确保其符合相关标准。
2. 清洁处理：(1) 清除管道表面的杂质、锈蚀和油脂等，使管道表面光洁；(2) 若有严重的腐蚀，需进行修复和喷涂防腐保护。
3. 阳极安装：(1) 根据管道的尺寸和材质选择合适的阳极，如铝阳极、铜阳极等；(2) 安装阳极，并连接阳极与管道的导线。
4. 监测设备安装：(1) 安装管道保护电位、保护电流、管道腐蚀速率等监测设备；(2) 将监测设备与阴极保护设备进行连接。
5. 铺设电缆：(1) 根据实际情况选择合适的电缆类型和规格；(2) 将电缆从阴极保护设备引入，与阳极和管道连接。
6. 连接阴极保护设备：(1) 根据阴极保护设备的要求，确保其正常工作；(2) 连接控制终端和电源。
7. 调试和监测：(1) 启动阴极保护设备，调试相关参数；(2) 进行系统漏电检查，确保设备安全可靠；(3) 监测保护电位和保护电流，判断阴极保护效果。
8. 施工记录和报告：(1) 记录每一步施工过程的相关数据和情况；(2) 编写施工报告，包括施工过程、施工情况和施工结果分析等。
四、安全注意事项：1. 施工现场要保持通风良好；2. 确保施工人员穿戴好个人防护装备；3. 防止施工现场发生火灾和爆炸事故；4. 在高温和高压环境下进行施工时，需采取相应的安全措施。
以上是管道阴极保护施工方案的一般步骤和注意事项，具体施工方案需要根据实际情况进行调整和优化。
18公里天然气管道牺牲阳极阴极保护设计方案
目次1概述 (3)2设计原则 (3)3设计遵循的标准规范 (3)4设计基本参数 (4)5保护对象和保护方法 (4)6阴极保护方案设计内容 (4)7施工技术要求 (8)8阴极保护准则 (8)9系统的管理和维护 (8)10卫生、安全和环境 (9)11材料表 (10)1.概述天然气管道18公里管道未安装阴极保护措施，现根据公司线路阴极保护要求，需要对该线路上的阴极保护新增。
牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同的电位下。
该方式简便易行，不需要外加电源，很少产生腐蚀干扰，广泛应用于保护小型（电流一般小于1安培）或处于低土壤电阻率环境下（土壤电阻率小于100欧姆.米）的金属结构。
如，城市管网、小型储罐等。
根据国内有关资料的报道，对于牺牲阳极的使用有很多失败的教训，认为牺牲阳极的使用寿命一般不会超过3年，最多5年。
牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳，限制了阳极的电流输出。
产生该问题的主要原因是阳极成份达不到规范要求，其次是阳极所处位置土壤电阻率太高。
因此，设计牺牲阳极阴极保护系统时，除了严格控制阳极成份外，一定要选择土壤电阻率低的阳极床位置。
2.设计原则2.1 严格遵守埋地钢质管道阴极保护有关的设计规范、技术标准和技术规定；2.2 采用成熟技术、材料，做到安全可靠、经济合理；3.设计遵循的标准规范《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002《钢质管道及储罐腐蚀与防护调查方法标准》SY/T0087.2-2012《辐射交联聚乙烯热收缩带（套）》SY/T4054-2003《阴极保护管道的电绝缘标准》SY/T0086-2003《埋地钢质管道阴极保护技术规范》GB/T21448-2008《钢质管道外腐蚀控制规范》GB/T21447-2008《埋地钢质管道直流排流保护技术标准》SY/T0017-2006《埋地钢质管道交流排流保护技术标准》SY-T-0032-2000《埋地钢质管道阴极保护参数测试方法》GB/T21246-2007《陆上管道阴极保护标准》ISO15589-1-20033.12 《埋地钢质管道牺牲阳极阴极保护设计规范》（中华人民共和国石油天然气行业标准SY/T 0019-97）。
天然气管道阴极保护专项施工综合方案样本
天然气管道阴极保护专项施工综合方案阴极保护专项施工方案编制人：审核人：审批人：编制单位：年月日目录一、工程概况 ------------------------------------------- 错误！未定义书签。
二、编制依据 ------------------------------------------- 错误！未定义书签。
四、施工准备 ------------------------------------------- 错误！未定义书签。
五、阴极保护施工方案------------------------------------ 错误！未定义书签。
六、质量管理措施 --------------------------------------- 错误！未定义书签。
七、HSE管理措施---------------------------------------- 错误！未定义书签。
八、施工计划及主要机械设备------------------------------ 错误！未定义书签。
一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。
主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分。
主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。
二、编制依据《石油天然气站内工艺管道工程施工规范》GB50540-2009；《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；《石油天然气钢制管道无损检测》SY/T4109-2005；《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88；《管道防腐层检漏试验方法》SY/T0063-1999《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-1995《埋地钢质管道阴极保护参数测量方法》GB/T21246-2007《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》SY/T0086-2003《阴极保护管道的电绝缘标准》SY／T 0086-2003《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程线路施工及验收规范》GB50168-92《电气装置安装工程35KV以及下架空电力线路施工及验收规范》GB50173-92三、施工准备1．技术准备1)所有施工材料合格证、检验报告完成报验手续。
燃气长输管线施工与阴极保护措施探讨
燃气长输管线施工与阴极保护措施探讨阴极保护技术是电化学保护技术的一种，其原理是向被腐蚀金属结构物表面施加一个外加电流，被保护结构物成为阴极，从而使得金属腐蚀发生的电子迁移得到抑制，避免或减弱腐蚀的发生。
本文结合实际工程就燃气长输管道的施工与阴极保护进行叙述。
标签：燃气;长输管线;施工;阴极保护一、主要施工方法及措施施工程序：施工准备-临时阴极保护安装-测试桩安装-强制电流阴极保护系统安装-阴极保护参数测试-试运行-正式运行-备品备件移交-竣工资料提交-交工二、施工准备提交工程用料及手段用料，确保工程开工前落实到位，进行设备材料进场验收并做好记录。
完成人员及设备机具的调迁。
进行全线实地勘察，对地下水位、地质、地貌及进出道路充分了解并作好记录，以便对全线进行统筹施工，切实作好人员的调配及对工程进度的合理安排。
进行全员技术交底，并作好记录。
下发关键工序作业指导书，并责任到人。
三、燃气长输管道的施工技术要求3.1嚴格管道选线在管道选线中，首先要严格执行国家和行业的相关设计标准和规范，以及国家和地方的法律、法规。
同时贯彻安全第一的原则，确保管道长期安全可靠运行，在线路选择中优化比选，消除不利因素。
选择合理走向，处理好与现有管线的关系，力求线路顺直，缩短线路长度，节省钢材和投资。
尽量绕避施工难点、不良工程地质段和地震活动断裂带。
其次在符合线路总体走向的条件下，合理选择大中型河流穿跨越位置。
还有线路走向尽量避开自然保护区和文物保护区，注重环境保护和水土保持，当绕避不开时，应尽量减少通过长度，并征得主管部门同意。
裸敷管线应注意管线的防晒及设防护栏、警示牌禁止人员攀越，防止危及管线及人员安全。
此外管线选线时，除考虑地质情况、线路整体走向外，还应充分考虑施工难度、水土保护工程量，确保管线安全及施工可行性。
3.2控制管道干燥我们知道，大多数天然气长输管道在投产前要进行管道试压，水试压是目前最常用也是最安全的一种试压方式，但也为今后的管道运行留下了一定的安全隐患。
管道阴极保护施工方案
管道阴极保护施工方案
管道阴极保护是一种常用的技术，用于延长金属管道的使用寿命，减少腐蚀损失。
下面是一个管道阴极保护施工方案的简要说明，供您参考。
施工方案：
1. 准备工作：确定管道阴极保护的适用范围和目标，清理管道表面的杂物和污垢，确保阴极保护设备接地良好。
2. 阴极保护设备选择：根据管道的材料、直径、长度和使用环境等因素，选择合适的阴极保护设备。
常见的阴极保护设备包括牺牲阳极、惰性阳极和电流收集系统等。
3. 阳极装配：在管道表面按照一定间距安装阳极，确保阳极均匀分布。
阳极的数量和间距根据管道的长度和直径等参数进行计算。
4. 阳极接地：将阳极与接地装置连接好，确保阳极与大地建立良好的电气连接。
接地装置应符合相关的电气安全标准。
5. 电流供给系统：根据管道的长度和直径等参数，选择合适的电源，并确保电流的稳定供给。
电流供给系统应具备恒定电流输出和自动调节功能。
6. 监测系统安装：安装阴极保护监测系统，对管道表面腐蚀情况、电流密度和接地电阻等进行实时监测。
监测系统可以帮助及时发现异常情况并采取相应措施。
7. 阳极维护：定期检查阳极的状况，及时更换老化或失效的阳极。
清理阳极表面的盐和污垢，保持阳极的电导性能。
8. 故障排除：如发现阴极保护设备运行异常，应进行及时修复和调试，确保阴极保护系统的正常运行。
以上是管道阴极保护施工方案的基本步骤和要点。
在实际施工中，应严格按照相关规范和标准进行操作，确保阴极保护系统的正常运行和效果。
同时，施工人员要具备一定的专业知识和技能，以保证施工质量和安全。
天然气管道阴极保护专项施工方案
阴极保护专项施工方案编制人：审核人：审批人：编制单位：年月日目录一、工程概况-------------------------------------------------------------二、编制依据-------------------------------------------------------------四、施工准备-------------------------------------------------------------五、阴极保护施工方案-----------------------------------------------------六、质量管理措施---------------------------------------------------------七、HSE管理措施 ---------------------------------------------------------八、施工计划及主要机械设备-----------------------------------------------一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。
主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分。
主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。
二、编制依据《石油天然气站内工艺管道工程施工规范》GB50540-2009；《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；《石油天然气钢制管道无损检测》SY/T4109-2005；《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88；《管道防腐层检漏试验方法》SY/T0063-1999《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-1995《埋地钢质管道阴极保护参数测量方法》GB/T21246-2007《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》SY/T0086-2003《阴极保护管道的电绝缘标准》SY／T 0086-2003《电气装置安装工程电力变流设备施工及验收规范》GB50255-96 《电气装置安装工程线路施工及验收规范》GB50168-92《电气装置安装工程35KV以及下架空电力线路施工及验收规范》GB50173-92三、施工准备1．技术准备1)所有施工材料合格证、检验报告完成报验手续。
天然气管道阴极保护技术施工方案 城镇热力管道阴极保护施工资质公司
天然气管道阴极保护技术施工方案
城
镇
热
力
管
道
阴
极
保
护
施
工
资
质
公
司
河南汇龙合金材料有限公司
阴极保护技术的应用能够有效防止天然气管道的腐蚀，增加天然气管道寿命，大大降低了天然气管道的维修成本，同时，减小由于天然气管道腐蚀、泄漏问题所带来的安全隐患，对整个城市天然气管道网的建设起到了推动作用。
(1) 增加天然气管道的使用寿命天然气的运输是依赖于地下管道的运输，由于长时间接触土壤，天然气很容易发生腐蚀。
天然气阴极保护技术的应用能够有效增加天然气管道的使用寿命，减少天然气管道的维修频率，在天然气管道网大规模建设的基础上，增加天然气的使用寿命相当于整个天然气工程前进了一大步。
(2) 降低经济损失在2003 年10 月的全国腐蚀大会上，相关报告指出，我国年腐蚀损失约为5000 亿元，全国约有数万公里的埋地管道，如果对这些埋地管道保护不力，那么仅仅是维修所花费的费用都将是一个天文数字，这对于全国整个的天然气工程有着不小的影响。
阴极保护技术能有效的防止管道的腐蚀，增加了管道的使用时间，可以降低因腐蚀所造成的经济损失。
(3) 降低安全隐患天然气是一种混合型易燃性气体，埋在地下的天然气管道一旦遭受腐蚀而导致天然气的泄漏，那么会给整个城市带来安全隐患，虽然天然气管道是深埋地下的，但是如果发生爆炸也会给城市的安全带来威胁，轻则损坏管道上方的马路或者建筑，重则造成人员伤亡，而且许多天然气管道都是相通的，一旦发生爆炸很可能会产生爆炸的连锁效应。
天然气埋地管道临时阴极保护方案施工长输管道阴极保护原理及运行管理
天然气埋地管道临时阴极保护方案施工长输管道阴极保护原理及运行管理河南汇龙合金材料有限公司一、阴极保护原理阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面各点达到同一负电位，金属原子不容易失去电子而变成离子溶入溶液。
有两种办法可以实现这一目的，即，牺牲阳极阴极保护和外加电流阴极保护。
1、牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同的电位下。
该方式简便易行，不需要外加电源，很少产生腐蚀干扰，广泛应用于保护小型（电流一般小于1安培）或处于低土壤电阻率环境下（土壤电阻率小于100欧姆·米）的金属结构。
如，城市管网、小型储罐等。
根据国内有关资料的报道，对于牺牲阳极的使用有很多失败的教训，认为牺牲阳极的使用寿命一般不会超过3年，最多5年。
牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳，限制了阳极的电流输出。
本人认为，产生该问题的主要原因是阳极成份达不到规范要求，其次是阳极所处位置土壤电阻率太高。
因此，设计牺牲阳极阴极保护系统时，除了严格控制阳极成份外，一定要选择土壤电阻率低的阳极床位置。
2、外加电流阴极保护是通过外加直流电源以及辅助阳极，迫使电流从土壤中流向被保护金属，使被保护金属结构电位低于周围环境。
该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构，如：长输埋地管道，大型罐群等。
二、阴极保护投入前的准备和验收(一) 阴极保护投入前对被保护管道的检查1、管道对地绝缘的检查从阴极保护的原理介绍，已得知没有绝缘就没有保护。
为了确保阴极保护的正常运行，在施加阴极保护电流前，必须确保管道的各项绝缘措施正确无误。
应检查管道的绝缘法兰的绝缘性能是否正常；管道沿线布置的设施如阀门、抽水缸、闸井均应与土壤有良好的绝缘；管道与固定墩、跨越塔架、穿越套管处也应有正确有效的绝缘处理措施。
管道阴保工程设计方案
（3） 《城镇燃气埋地钢质管道腐蚀控制技术规定》 （CJJ95-2003） （4） 《埋地钢质管道阴极保护参数测试方法》 （5） 《埋地钢质管道直流排流保护技术标准》 （6） 《阴极保护管道的电绝缘标准》 （7） 《埋地钢质管道交流排流保护技术标准》 三、 设计要求 1．阴极保护寿命：≥10 年。 2．保护电位：管道运行极化电位负于-0.85V（相对于铜/饱和硫酸铜参 比电极） 。或者，阴极极化或去极化电位差值至少为 100mV。 3.为了防止阴极保护电流的流失，应在支线采取相应的措施进行电绝缘。 四、 阴极保护方案 1．根据管道周围情况和土壤电阻率等设计参数决定阴极保护采用牺牲阳极 阴极保护方案。 2．根据管道采用涂层情况和管道沿线土壤电阻率，选用镁合金牺牲阳极。 （GB/T21246-2007） (SY/T0017-2006) （SY/T0086-2003） (SY/T0032-2000)
钢铁研究总院 青岛海洋腐蚀研究所
西安市临潼区天然气管网 阴极保护改造工程设计方案
项目号: 第 5 页共 6页
设 计 方 案
在管道上选择适当的点除去约 5cm×9cm 大小的防腐层，打磨钢管基体， 使 之露出金属光泽，将阳极电缆剥出 2-3cm 的铜芯，将电缆铜芯采用铝热焊的方 法焊在管道上，焊好后采用环氧树脂玻璃丝布封闭焊点，最后采用热缩胶带补 口。 2. 测试桩安装 为了满足日常管理的需要，需在管道沿线设置阴极保护电位测试桩，约每公 里设置1支， 3.参比电极的安装 参比电极采用预包装长效硫酸铜参比电极。 参比电极安装于通电点附近的冻 土层以下，埋设前应在净水中浸泡24 小时以上，以确保参比电极和填包料充分 浸润。安装时尽量贴近管道立式埋设。预包装填包料用量应不少于10kg/支， 填 包料的配比为：膨润土20％、石膏粉75％、工业硫酸钠5％。该工程需要2个。 七、 投产测试与运行管理 当管道敷设完毕，阴极保护系统安装完成后，需要对全线进行保护电位测 试。保护电位要求达到：-0.85－-1.50V（相对于饱和硫酸铜参比电极） 。 ― 阴极保护的日常运行管理，通常运行管理单位应当安排专人对阴极保护设 备进行维护，并定期检测管道沿线的阴极保护运行情况。主要是管道沿线管/ 地电位的测试；阳极接地电阻测试；绝缘接头绝缘性能的测试等。 八、 设计结果 1.全线设置11kg镁合金牺牲阳极270支。 2.安装测试桩27支，长效参比电极27套。
山东崇明天然气阴极保护施工方案
山东崇明天然气阴极保护工程施工方案编制人：孟祥明审核人：李建波审批人：张文东编制单位：廊坊市泰锐通石油燃气管道工程有限公司编制时间：2012年11月3日目录一项目概况……………………………………………………二方案编制依据标准…………………………………………三阴极保护措施及施工准备…………………………………四阴极保护实施内容………………………………………五施工要求及质量验收………………………………………………六质量管理措施………………………………………………七质量保证体系示意图……………………………八质量管理组织机构……………………………九HSE管理措施……………………………十HSE应急预案……………………………十一材料及设备清单……………………………………十二主要机械设备………………………………………十三附件……………………………………………………一、项目概况1.1 基本概况本工程为山东崇明天燃气城市供气管道阴极保护工程，管径DN273，管线全长40公里，输送介质均为天然气，设计压力定为：1.6MPa。
根据埋地钢质管道阴极保护方法，阴极保护有两种：（1）牺牲阳极法；（2）外加电流法。
本方案采用牺牲阳极法，该法的优点是施工简单，安全可靠，对其他地下金属设施干扰少、管理简便，阳极寿命可达25年以上。
二、方案编制依据标准GB/T 21448-2008《埋地钢制管道阴极保护技术规范》GB/T21246-2007《埋地钢制管道阴极保护参数测量方法》SY/T0516-2008《绝缘接头与绝缘法兰技术规范》SY/T0032-2000《埋地钢质管道交流排流防护技术标准》GB/T21447-2008《钢质管道外腐蚀控制规范》SY/T 0017-2006《埋地钢质管道直流排流保护技术标准》SY/T 0032-2000《埋地钢质管道交流排流保护技术标准》GB/T50698—2011《埋地钢质管道交流干扰防护技术标准》SY/T5919－2009《埋地钢质管道阴极保护技术管理规程》三、牺牲阳极选用根据GB-T21448-2008《埋地钢质管道阴极保护技术规范标准》，决定选用镁合金牺牲阳极（Mg-Al-Zn-Mn牺牲阳极）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

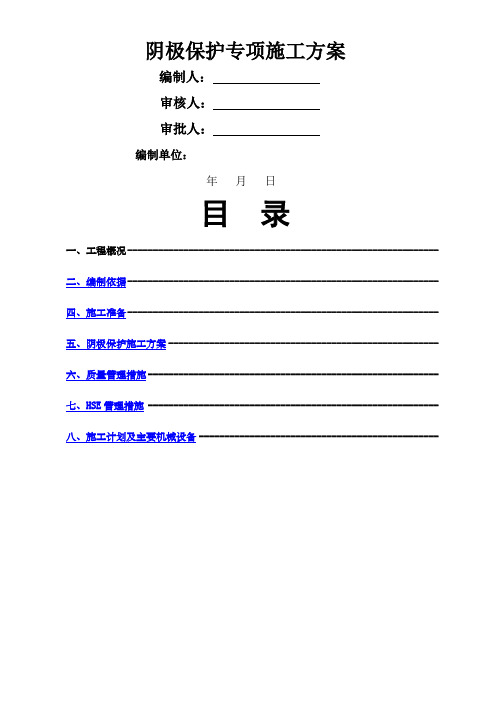

天然气管道阴极保护专项施工方案
阴极保护专项施工方案
编制人：
审核人：
审批人：
编制单位：
年月日
目录
一、工程概况----------------------------------------------------------- 错误!未定义书签。
二、编制依据----------------------------------------------------------- 错误!未定义书签。
四、施工准备----------------------------------------------------------- 错误!未定义书签。
五、阴极保护施工方案 --------------------------------------------- 错误!未定义书签。
六、质量管理措施 ---------------------------------------------------- 错误!未定义书签。
七、HSE管理措施 ---------------------------------------------------- 错误!未定义书签。
八、施工计划及主要机械设备------------------------------------ 错误!未定义书签。
一、工程概况
区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。
主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分。
主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。
二、编制依据
《石油天然气站内工艺管道工程施工规范》GB50540- ；
《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；
《石油天然气钢制管道无损检测》SY/T4109- ；
《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88；
《管道防腐层检漏试验方法》SY/T0063-1999
《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-
《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-1995
《埋地钢质管道阴极保护参数测量方法》GB/T21246-
《埋地钢质管道阴极保护技术规范》GB/T21448-
《阴极保护管道的电绝缘标准》SY/T0086-
《阴极保护管道的电绝缘标准》 SY／T 0086-
《电气装置安装工程电力变流设备施工及验收规范》GB50255-96
《电气装置安装工程线路施工及验收规范》GB50168-92
《电气装置安装工程35KV以及下架空电力线路施工及验收规范》
GB50173-92
三、施工准备
1．技术准备
1)所有施工材料合格证、检验报告完成报验手续。
2)施工方案编制完并经审批。
3)施工前组织施工人员熟悉图纸、方案，并进行技术交底。
2．材料验收
1)施工材料的出厂合格证。
2)恒电位仪的技术图纸和安装使用说明书。
3)按照装箱清单核对设备的名称、型号、规格、箱号并检查包装箱情况。
4)检查参比电极外壳是否有破裂。
5)对设备零部件的外观质量进行检查，并核对数量。
6)电缆规格符合施工图纸要求。
3.现场准备
1)埋设柔性阳极的沟槽与埋地管道同时进行。
2)柔性阳极组埋设场地的施工道路畅通。
3)被保护管道的阴极通电点焊接管道段已装到位。
4)现场电缆沟已进行开挖。
四、阴极保护施工方案
1.安装程序。
