光纤机械连接器
光纤连接器及尾纤介绍
光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。
FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。
多用于多根光纤与空间紧凑结构的法兰之间的连接。
以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。
其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。
按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。
当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。
窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。
光纤连接器的分类和主要规格参数
4.饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。当接收光功率大于饱和光功率的时候同样会导致误码产生。因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
1.FC型——最早由日本NTT研制。外部加强件采用金属套，紧固方式为螺丝扣。测试设备选用该种接头较多。
2.SC型——由日本NTT公司开发的模塑插拔耦合式连接器。其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形；插针由精密陶瓷制成，耦合套筒为金属开缝套管结构。紧固方式采用插拔销式，不需要旋转。
3.LC型——朗讯公司设计的。套管外径为1.25mm，是通常采用的FC-SC、ST套管外径2.5mm的一半。提高连接器的应用密度。
按照光纤连接器连接头内插针端面分：PC，SPC，UPC，APC
按照光纤连接器的直径分：Φ3，Φ2,Φ0.9
光纤连接器的性能主要有光学性能、互换性能、机械性能、环境性能和寿命。其中最重要的是插入损耗和回波损耗这两个指标。
1.光模块传输数率：百兆、千兆、10GE等等
2.光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。两者都以dBm为单位，是影响传输距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。光纤衰减量和实际选用的光纤相关。一般目前的G.652光纤可以做到1310nm波段0.5dB/km，1550nm波段0.3dB/km甚至更佳。50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。
光纤活动连接器
光纤活动连接器基本概念
◆ 回波损耗（RL）：
又称后向损耗，指在光纤连接处，后向反射光相对输入光的比率分贝数。 RL= -10log(Pr/P0) ( dB)，值愈大愈好，以减少反射光对光源和系统的影响。
P0----输入端的光功率， Pr----后向反射光功率
行业标准： UPC大于50dB 即 Pr/Po<0.003% APC大于60dB 即 Pr/Po<0.0001%
光纤活动连接器基本概念
（4）光纤端面多次反射（菲涅耳反射）引起的损耗： 由于光纤端面存在不同的介质（如空气），在这种介质之间会产生光的多次反射，
引起的损耗。 ◆ 球面接触使纤芯之间的间隙接近与0，达到“物理接触”，多次反射引起的损耗可以消除。-1-光纤活动连接器基本概念
（5）纤芯直径不同的光纤连接时产生的损耗， ◆ 多模 IL=-10log(a2/a1)^2 (a1≥a2) IL=0(a1＜a2) ◆ 单模 IL=-10log(1/4)(ω1/ω2+ω2/ω1)^2
-17-
光纤活动连接器类型
SC型光纤连接器
➢ SC型连接器是由日本NTT公司设计开发的； ➢ 采用插拔式结构，外壳采用矩形结构，采用工程塑
料制造，容易作成多芯连接器； ➢ 插针体为外径2.5mm的精密陶瓷插针； ➢ 它的主要特点是不需要螺纹连接，直接插拔，操作
-14-
目录
1 光纤活动连接器基本概念 2 光纤活动连接器类型
-15-
光纤活动连接器类型
经过多年来的研究和开发，光纤连接器已经形成了门类齐全、品种 繁多的系列产品，各种类型的特点也逐渐分明。目前LC、ST、FC、SC 型光纤连接器在市场中占主导地位。为了满足小空间、大数据、高速度 传输的需要，国内外许多公司开发了各种新型的光纤连接器，如MU、 MTP、MPO型连接器等，与常规的LC、FC、SC、ST型连接器相比， 这些连接器具有密集度更高、性价比更高等特点。

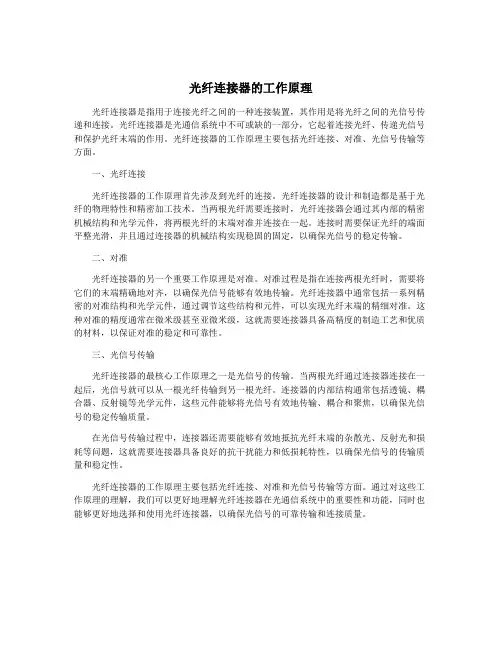

光纤连接器的工作原理
光纤连接器的工作原理光纤连接器是指用于连接光纤之间的一种连接装置，其作用是将光纤之间的光信号传递和连接。
光纤连接器是光通信系统中不可或缺的一部分，它起着连接光纤、传递光信号和保护光纤末端的作用。
光纤连接器的工作原理主要包括光纤连接、对准、光信号传输等方面。
一、光纤连接光纤连接器的工作原理首先涉及到光纤的连接。
光纤连接器的设计和制造都是基于光纤的物理特性和精密加工技术。
当两根光纤需要连接时，光纤连接器会通过其内部的精密机械结构和光学元件，将两根光纤的末端对准并连接在一起。
连接时需要保证光纤的端面平整光滑，并且通过连接器的机械结构实现稳固的固定，以确保光信号的稳定传输。
二、对准光纤连接器的另一个重要工作原理是对准。
对准过程是指在连接两根光纤时，需要将它们的末端精确地对齐，以确保光信号能够有效地传输。
光纤连接器中通常包括一系列精密的对准结构和光学元件，通过调节这些结构和元件，可以实现光纤末端的精细对准。
这种对准的精度通常在微米级甚至亚微米级，这就需要连接器具备高精度的制造工艺和优质的材料，以保证对准的稳定和可靠性。
三、光信号传输光纤连接器的最核心工作原理之一是光信号的传输。
当两根光纤通过连接器连接在一起后，光信号就可以从一根光纤传输到另一根光纤。
连接器的内部结构通常包括透镜、耦合器、反射镜等光学元件，这些元件能够将光信号有效地传输、耦合和聚焦，以确保光信号的稳定传输质量。
在光信号传输过程中，连接器还需要能够有效地抵抗光纤末端的杂散光、反射光和损耗等问题，这就需要连接器具备良好的抗干扰能力和低损耗特性，以确保光信号的传输质量和稳定性。
光纤连接器的工作原理主要包括光纤连接、对准和光信号传输等方面。
通过对这些工作原理的理解，我们可以更好地理解光纤连接器在光通信系统中的重要性和功能，同时也能够更好地选择和使用光纤连接器，以确保光信号的可靠传输和连接质量。

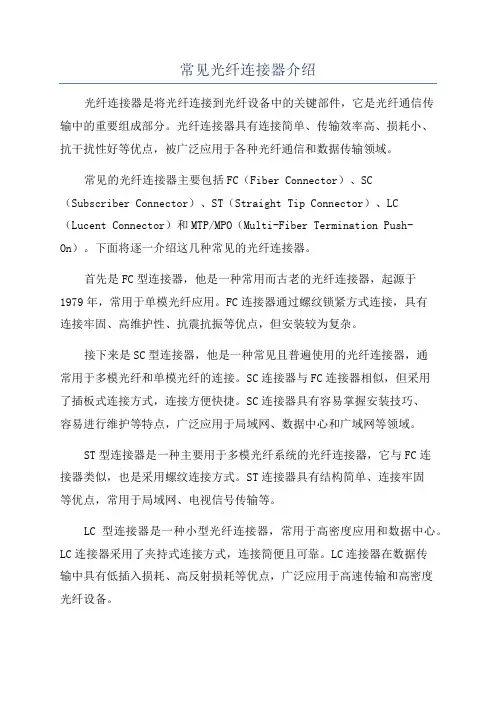

常见光纤连接器介绍
常见光纤连接器介绍光纤连接器是将光纤连接到光纤设备中的关键部件，它是光纤通信传输中的重要组成部分。
光纤连接器具有连接简单、传输效率高、损耗小、抗干扰性好等优点，被广泛应用于各种光纤通信和数据传输领域。
常见的光纤连接器主要包括FC（Fiber Connector）、SC（Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）和MTP/MPO（Multi-Fiber Termination Push-On）。
下面将逐一介绍这几种常见的光纤连接器。
首先是FC型连接器，他是一种常用而古老的光纤连接器，起源于1979年，常用于单模光纤应用。
FC连接器通过螺纹锁紧方式连接，具有连接牢固、高维护性、抗震抗振等优点，但安装较为复杂。
接下来是SC型连接器，他是一种常见且普遍使用的光纤连接器，通常用于多模光纤和单模光纤的连接。
SC连接器与FC连接器相似，但采用了插板式连接方式，连接方便快捷。
SC连接器具有容易掌握安装技巧、容易进行维护等特点，广泛应用于局域网、数据中心和广域网等领域。
ST型连接器是一种主要用于多模光纤系统的光纤连接器，它与FC连接器类似，也是采用螺纹连接方式。
ST连接器具有结构简单、连接牢固等优点，常用于局域网、电视信号传输等。
LC型连接器是一种小型光纤连接器，常用于高密度应用和数据中心。
LC连接器采用了夹持式连接方式，连接简便且可靠。
LC连接器在数据传输中具有低插入损耗、高反射损耗等优点，广泛应用于高速传输和高密度光纤设备。
MTP/MPO型连接器是一种多纤维光纤连接器，用于高密度连接需求。
MTP/MPO连接器采用了一种特殊的插拔设计，可以同时插接多个纤芯，为大规模的高速数据传输提供了便利。
MTP/MPO连接器广泛应用于数据中心、计算机集群和存储应用等领域。
总结起来，常见的光纤连接器包括FC、SC、ST、LC和MTP/MPO等。
(整理)光纤光缆活动连接器的基本结构及光纤熔接机的种类.
光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。
1.套管结构这种连接器由插针和套筒组成。
插针为一精密套管，光纤固定在插针里面。
套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。
其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。
由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。
FC，SC等型号的连接器均采用这种结构。
2.双锥结构这种连接器的特点是利用锥面定位。
插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。
两个插针插入基座的内孔实现纤芯的对接。
插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。
它的捕针和基座采用聚合物压成型，精度和一致性都很好。
这种结构由AT&T创赢和采用。
3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。
这种结构可以达到较高的精度。
其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。
4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。
钢球开有一个通孔，通7L的内径比插针的外径大。
当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。
fH零件形状复杂，加工调整难度大。
目前只有法国采用这种结构。
5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。
这种结构利用透镜来实现光纤的对中。
用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。
其优点是降低了对机械加工的精度要求，使耦合更容易实现。
光纤连接器的类型
光纤连接器的类型
光纤连接器的类型
1、FC型
这种连接器最早是由日本NTT研制。
FC是缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对改类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
2、LC型
LC型连接器是着名的Bell研究所研究开发出来的，采用操作简单方便的模块化插孔（RJ）门锁机理职称。
其所采用的插针和套筒的尺寸是普通的SC、FC等所用尺寸的一半，为1.25mm。
光纤冷熔接规范
1
目 录
1 光纤冷熔接技术简介
2 制作快速连接器 3 光纤插座的固定 4 冷熔接技术注意事项
2
光纤冷接技术
光纤机械连接器（ 光纤机械连接器（也称 冷接子）： ）：以机械方式 冷接子）：以机械方式 实现两根光纤固定连接 的光纤连接器
光纤冷接子
现场光纤
光纤现场连接器： 光纤现场连接器：在施工现场在光纤或 光缆护套上用机械方式实现光纤或光缆 快速端接的光纤活动连接器
2. 将多余长度的皮线光缆绕成圈盘入光纤插座的底盒内 3. 根据多余皮缆的长短可选择经过外圈或内圈再卡入适配器卡槽内 注意事项：在盘绕过程中，皮线光缆不得扭转 外圈 内圈
24
光纤插座的固定
4. 操作完成后，按图所示方向盖上光纤插座盖。 5、 尾纤连接ONU设备。
光口向下
25
目 录
1 光纤冷熔接技术简介
4、将 3mm 尾纤或 FRP 皮线光缆穿入尾帽
5、用斜口钳把皮线缆中间剪开 1cm，然后撕开 5cm
13
操作步骤
6、用斜口钳沿着根部剪断塑料护套
7、将皮线缆从里向外捋直以消除应力
14
操作步骤
8、根据包装袋上的图示，用记号笔在离外护套剥离处 24mm 的位置做 标记，标记在 250μm 涂覆层上。（涂覆层可能是白色或者蓝色） 9、从 24mm 标记处剥除涂覆层，用开剥到 45 度角向外把涂覆层剥掉， 并用蘸有无水酒精的无纺布清洁光纤 2 次
每一侧的连接器可以自 由插拔
接头保护盒可以和光缆 线槽连接在一起
5
光纤连接器的实现方式
预埋光纤的现场连接器
重点
一种多连接点连接器 在工厂预埋光纤，并在工厂研磨好光纤端面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤机械连接器的发展
随着光纤通信技术不断的发展，特别是高速局域网和光接入网的发展，光纤连接器在光纤系统中的应用将更为广泛。
同时，也对光纤连接器提出了更多的、更高的要求，其主要的发展方向就是：外观小型化、成本低廉化，而对性能的要求却越来越高。
在未来的一段时间内，各种新研制的光纤连接器将与传统的FC、SC等连接器一起，形成“各显所长，各有所用”的格局
光纤机械连接器- 光纤机械连接器简介
光纤机械连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
光纤快速连接器
光纤机械连接器一般结构
1. 产品分类和结构要求
1.1 用于FTTX光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。
1.2 按照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。
1.3 按照安装场合划分，光纤现场连接器可分为如下两种类型：
插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。
插座型：由一个光纤现场连接器插头和一个适配器组成的活动连接器插座。
光纤现场连接器插头和适配器可以为分离式结构，也可以为一体化结构。
1.4 光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。
PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。
1.5 光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。
1.6 光纤连接器应适合于在尺寸为
2.0×
3.0mm的蝶型引入光缆的外护套上直接组装。
1.7 连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等普通工具，不需要使用其它有功耗或结构复杂的工具。
光纤机械连接器的性能
光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
插入损耗
< 0.1dB。
回波损耗是指连接器对链路光功率反射的抑制能力。
实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，不低于45dB。
2、互换性、重复性
光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗都在小于0.1dB的范围内。
3、抗拉强度
对于做好的光纤连接器，其抗拉强度应不低于90N。
4、温度
光纤连接器在-40oC ~ +85oC的温度下能够正常使用。
5、插拔次数
光纤连接器可以插拔l000次以上。
