低温压力容器设计要点
低温压力容器
目前我国没有专门的低温压力容器标准，JB4732都不划分低温与常温的温度界限。
★低温管壳式换热器见GB151-1999附录A
★低温压力容器见GB150.3-2011附录E(老版150为附录C)
●为什么低温压力容器需要关注：
温度低，材料的韧性降低，会产生低温脆性破坏，而低温脆性破坏前应力远未到达材料的屈服极限（或许用应力），破坏时没有明显的征兆，所以低温压力容器的设计、选材、制造和检验等各个环节要求都有不同程度的提高。
●低温压力容器的定义
设计温度为＜－20℃(新标准GB150-2011第3.1.15条定义，老标准为≤－20℃)的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器。
相关两个定义
●最低设计金属温度（MDMT）
GB150.1-2011第4.3.4d条：在确定最低设计金属温度时，应当充分考虑在运行过程中，大气环境低温条件对容器金属温度的
影响。大气环境低温条件系指历年来月平均最低气温（指当月各天的最低气温值之和除以当月天数）的最低值。
●低温低应力工况
GB150.3-2011附录E第E1.4条：低温低应力工况系指壳体或其受压元件的设计温度虽然低于-20℃，但设计应力（在该设计条件下，容器元件实际承受的最大一次总体薄膜和弯曲应力）小于或等于钢材标准常温屈服强度的1/6，且不大于50Mpa时的工况。（注：一次应力为平衡压力与其他机械载荷所必须的法向应力或且应力）
这个定义与老标准有差别，设计应力与环向应力的区别，用设计应力更严谨。
新标准明确了在进行容器的“低温低应力工况”判定时，除了对壳体元件进行一次总体薄膜应力的核定外，还应对承受一次弯曲应力的容器元件进行考查，如平封头、管板、法兰等。
●关于低温低应力工况下，选材按照设计温度加50℃（或者，加40℃）的规定
GB150.3-2011附录E第E2.2条：当壳体或受压元件使用在“低温低应力工况”下，可以按设计温度加50℃（对于不要求焊后热处理的设备，加40℃）后的温度值选择材料，但不适用于：
a) Q235系列钢材；
b) 标准抗拉强度下限值Rm≥540Mpa的钢材；
c) 螺栓材料。
新标准规定对于不要求焊后热处理的设备，加40℃，这是与老标准最大的不同。在同样的设计、选材、制造和检验条件下，对低温容器进行焊后热处理可以大大减少接头范围内的焊接残余应力，从而提高了材料和接头的韧性、降低了容器在低温条件下的脆断倾向。因此新标准规定对于不要求焊后热处理的设备，只加40℃（所以最好PWHT，即使根据“低温低应力工况”判断容器不是低温容器，则设计者根据容器的具体条件或者工程经验仍然可以按照低温容器的要求进行设计，仅仅材料不是低温钢材而已）。
●设计温度的确定
由于-20℃是判断是否低温容器的关键指标，所以设计温度的确定特别重要。
设计温度的确定的原则按照GB150.1-2011第4.3.4条的规定。
对于0℃以下的金属温度，设计温度不得高于元件金属可能达到的最低设计温度。
a)根据传热计算求得的金属温度，是平均值；
b)在已经使用的同类容器上测定金属温度；
c)根据容器内部介质温度并结合外部条件求得金属温度；
如有可靠的保温或保冷措施，则金属温度直接取介质温度。
d)对于露天或无采暖厂房内放置的容器，则要考虑环境气候条件，即MDMT，尤其是储存容器。
●低温容器的选材
一般压力容器常用的铁素体钢在温度降低到某一温度时,钢的韧性将急剧下降，而显得很脆,通常称这一温度为脆性转变温度。压力容器在低于转变温度的条件下使用时，容器中如存在因缺陷、残余应力、应力集中等因素引起的较高局部应力，容器就可能在没有出现明显塑性变形的情况下发生脆性破裂而酿成灾难性事故。对于低温压力容器首先要选用合适的材料，这些材料在使用温度下应具有良好的韧性。经细化晶粒处理的低合金钢可用到-30℃到-70℃，调质高强钢可用到-20℃到-50℃，3.5％镍钢可用到-100℃,9％镍钢可用到-196℃。低于-196℃时可选用奥氏体不锈钢和铝合金等。
GB150.2-2011第3.7.2条规定使用温度不低于-196℃的奥氏体不锈钢，可以免除冲击试验，低于-196℃至-253℃，则由设计文件规定冲击试验要求，标准不做具体规定。
GB150.2-2011第3.5条规定使用温度低于-20℃的低温钢板和锻件应当采用炉外精炼工艺。
GB150.2-2011第4.1.7条规定设计温度＜－40℃）增加落锤试验要求，用于检测无塑性转变温度（NDT）。
GB150.2-2011第4.1.8条规定低温钢板（＞20mm）的超声
检测（逐张）质量等级由Ⅲ级升为Ⅱ级。
GB150.2-2011中表4规定了钢板的使用温度下限，包含低温用钢板。
GB150.2-2011第5.1.1条规定使用温度低于-20℃的碳素钢和低合金钢管其正火交货的状态不允许用终轧温度符合正火温度的热轧来代替。
GB150.2-2011第5.1.2条规定设计温度低于-40℃的钢管用钢应当采用炉外精炼工艺。
GB150.2-2011第6.1.2条规定使用温度低于-20℃的低温钢锻件应当由经炉外精炼的钢锻制而成（NB/T47009）。
GB150.2-2011第6.1.3条规定使用温度低于-20℃且公称厚度大于200mm的低温钢锻件应选用III级或IV级。
GB150.2-2011第6.2.3条规定了高合金锻件的使用温度：
a) 铁素体型S11306钢锻件为0℃；
b) 奥氏体-铁素体型钢锻件为-20℃；
c) 奥氏体型见GB150.2-2011第3.7.2条规定。
GB150.2-2011第7.1.4条规定了使用温度低于-20℃的低合金螺柱的使用限制。
GB150.2-2011第7.2.3条规定了高合金螺柱的使用温度限制。
为了避免在低温压力容器上产生过高的局部应力，在设计容器时应避免有过高的应力集中和附加应力；在制造容器时应严格
检验，以防止容器中存在危险的缺陷。对于因焊接而引起的过大残余应力，应在焊后进行消除焊接残余应力处理。
低温容器的材料标准
板材标准
板材：GB3531-2008《低温压力容器用低合金钢板》
有4个钢号（标准为3个，第一号修改单又增加了15MnNiNbDR）
16MnDR：t≤60，-40℃，47J
60＜t≤120，-30℃，47J
15MnNiDR：t≤60，-45℃，60J
15MnNiNbDR：10-60，-50℃，60J
09MnNiDR：t≤36，-70℃，47J
36＜t≤120，-70℃，60J
板材：GB19189-2011《压力容器用调质高强度钢板》
有4个钢号
07MnMoVR：10≤t≤60，-20℃，80J
12MnNiVR：10≤t≤60，-20℃，80J
07MnNiVDR：10≤t≤60，-40℃，80J
07MnNiMoDR：10≤t≤50，-50℃，80J
板材：GB24511-2009《承压设备用不锈钢钢板和钢带》
有17个钢号，其中奥氏体不锈钢11个（-196℃），双相钢3个（-20℃），铁素体不锈钢3个（0℃）。
板材：《低温压力容器用9％Ni钢板》（GB24510-2009）
本标准适用于制造液化天然气(LNG)储罐、液化天然气(LNG)船舶等低温压力容器用厚度不大于50mm 的9%Ni钢板。
GB150.2-2011附录A增加了3个低温钢板
15MnNiNbDR同GB3531；
08Ni3DR，6-100mm，-100℃，47J（该材料没有专项标准）06Ni9DR，6-40mm，-196℃，100J（要求比GB24510-2009严格）
另外：
JB/T4734《铝制焊接容器》是内容完整（包括设计、选材、制造和检验）的铝制压力容器标准。包括了压力容器和常压容器。也包含了全铝和衬铝两种焊制容器。设计压力≤8MPa，使用温度
下限为-269℃。
JB/T4755《铜制压力容器》,标准的重点为材料和制造，由于铜制压力容器的结构形式、强度计算与钢相似，该部分内容均参照GB150。其焊接工艺评定和产品焊接试板部分均引用有关规定和标准只对铜材的特殊要求作出补充规定。该标准适用于设计压力≤35MPa，设计温度按铜材及其复合钢板允许的使用温度确定。通常使用温度不低于－198℃时对铜材及焊接接头没有特殊要求，当使用温度低于－198℃（一般不低于-268℃）时应保证仍具有良好的拉伸断后伸长率。
JB/T4756《镍及镍合金制压力容器镍及镍合金制压力容器》,标准的重点为材料和制造，由于镍及镍合金制压力容器的结构形式、强度计算与钢相似，该部分内容均参照GB150。其焊接工艺评定和产品焊接试板部分均引用有关规定和标准只对镍材的特殊要求作出补充规定。该标准适用于设计压力≤35MPa，设计温度按铜材及其复合钢板允许的使用温度确定。通常使用温度不低于－198℃时对镍及镍合金材料及焊接接头没有特殊要求，当使用温度低于－198℃（一般不低于-268℃）时应保证仍具有良好拉伸断后伸长率。
锻件标准
NB/T47009 低温承压设备用低合金钢锻件（代替JB/T4727）
有6个钢号：
16MnD：t≤100，-45℃，47J
100＜t≤300，-40℃，47J
20MnMoD：t≤300，-40℃，47J
300＜t≤700，-30℃，47J
08MnNiMoVD：t≤300，-40℃，60J
10Ni3MoVD：t≤300，-50℃，80J
09MnNiD：t≤300，-70℃，60J
08Ni3D：t≤300，-100℃，47J
NB/T47010承压设备用不锈钢和耐热钢锻件（代替JB/T4728）
共有16个钢号
钢管标准
GB9948-2006 石油裂化用无缝钢管
其中10号钢管在外径不小于70mm，壁厚不小于6.5mm时可以用于-20℃，31J（GB150.2-2011第5.1.4条）；
GB6479 高压化肥设备用无缝钢管
其中20号钢管在外径不小于70mm，壁厚不小于6.5mm时可以用于-20℃，31J（GB150.2-2011第5.1.5条）；
16Mn钢管在壁厚不大于40mm时可以用于-40℃，34J（附加杂质含量控制，P≤0.025，P≤0.012）；
GB150.2-2011附录A增加了2个低合金钢管
09MnD t≤8，-50℃，47J
09MnNiD t≤8，-70℃，47J
GB150引用的不锈钢钢管标准
GB 13296-2007 锅炉、热交换器用不锈钢无缝钢管
GBT 14976-2012 流体输送用不锈钢无缝钢管（不得用于换热管）
GBT 21833-2008 奥氏体-铁素体型双相不锈钢无缝钢管（用于换热管时，应采用冷拔或冷轧钢管，尺寸精度采用高级精度）GBT 12771-2008 流体输送用不锈钢焊接钢管（不得用于换热管，使用限制见GB150.2第5.2.4条）
GBT 24593-2009 锅炉和热交换器用奥氏体不锈钢焊接钢管（使用限制见GB150.2第5.2.5条）
GBT 21832-2008 奥氏体-铁素体型双相不锈钢焊接钢管（不
得用于换热管，使用限制见GB150.2第5.2.6,7,8条）
●对低温容器材料的原则性要求
a) 所有受压元件必须经过炉外精炼；
b) 符合相关低温材料标准；
c) 一些材料不能用，如Q235系列钢材以及标准抗拉强度下限值Rm≥540Mpa的钢材；
d) 焊接材料也有要求：应与母材的性能，尤其韧性方面相当。焊条应按批进行药皮汗水量或熔敷金属扩散氢含量的复验。
另外
GB150.2-2011第6.1.3条规定使用温度低于-20℃且公称厚度大于200mm的低温钢锻件应选用III级或IV级。
GB150.2-2011第4.1.8条规定低温钢板（＞20mm）的超声检测（逐张）质量为Ⅱ级。
●低温容器的结构设计
a) 结构尽量简单，减少约束；
b) 避免产生过大的温度梯度；
c) 尽量避免结构形状的突然变化，以降低应力突变；
d) 接管与壳体连接部位应圆滑过渡，接管端部内壁处倒圆；
e) 容器的支座或支腿不得直接焊接在受压元件上，需设置垫板；
f) 接管补强尽可能采用整体补强或者厚壁管补强。（经验建议）
上述要求新老标准没有变化，是原则性的要求，没有细节规定。
●低温容器的焊接接头设计
a) A,B类接头要求全焊透；
b) B类接头不能采用双面焊接时，可以采用焊后不坼除垫板的单面对接接头；
c) C类接头的平法兰有具体的温度及压力使用限制，最好不要采用平法兰，而采用对焊法兰；
d) 所有封头与筒体的焊接必须全焊透；
e) 所有接管与壳体的焊接必须全焊透；
f) 补强圈与壳体搭接的角焊缝不允许存在未焊透，且连续焊；
g) E类焊接接头除结构要求外，应避免简短焊接或者点焊；
h) 壳体焊接不得采用十字焊缝。（一般容器为不宜采用十字焊缝）。
●低温容器的制造、检验和验收
a) 要按照NB/T47014进行焊接工艺评定或者具有经过评定合格的焊接工艺支持（通用要求）；
b) 控制焊接线能量，宜多道焊（GB150.4第7.2.5条）；
c) 不得有未焊透、未溶合、裂纹、气孔、咬边等缺陷，尽量
减少余高。
d) 低温容器受压元件不得采用硬印标记（GB150.4第5.3.3条，7.2.6条）
e) GB150.4第7.2.3条规定设计温度低于-100℃但不低于-196℃的奥氏体不锈钢，其焊接接头需要进行冲击试验，31J。
f) GB150.4第8.2.2.1条规定了需要PWHT的厚度，如16MnDR：＞25mm；09MnNiDR、15MnNiDR：＞20mm（设计温度≥－45℃），任意厚度（设计温度＜－45℃）；08Ni3DR，任意厚度。（建议低温容器尽可能PWHT，老标准C4.4条规定所有低温钢板大于16mm就需要PWHT）
g) 需要逐台制备产品焊接试板（GB150.4第9.1.1.1条）；
h) GB150.4第10.3.1条规定了需要100%RT或者UT的条件：其中设计温度低于-40℃，或者焊接接头厚度大于25mm的低温容器。
i) 低温容器的局部RT或者UT则不能少于50%，且不少于250mm。
低温压力容器设计要点
低温压力容器 目前我国没有专门的低温压力容器标准，JB4732都不划分低温与常温的温度界限。 ★低温管壳式换热器见GB151-1999附录A ★低温压力容器见GB150.3-2011附录E(老版150为附录C) ●为什么低温压力容器需要关注： 温度低，材料的韧性降低，会产生低温脆性破坏，而低温脆性破坏前应力远未到达材料的屈服极限（或许用应力），破坏时没有明显的征兆，所以低温压力容器的设计、选材、制造和检验等各个环节要求都有不同程度的提高。 ●低温压力容器的定义 设计温度为＜－20℃(新标准GB150-2011第3.1.15条定义，老标准为≤－20℃)的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器。 相关两个定义 ●最低设计金属温度（MDMT） GB150.1-2011第4.3.4d条：在确定最低设计金属温度时，应
当充分考虑在运行过程中，大气环境低温条件对容器金属温度的影响。大气环境低温条件系指历年来月平均最低气温（指当月各天的最低气温值之和除以当月天数）的最低值。 ●低温低应力工况 GB150.3-2011附录E第E1.4条：低温低应力工况系指壳体或其受压元件的设计温度虽然低于-20℃，但设计应力（在该设计条件下，容器元件实际承受的最大一次总体薄膜和弯曲应力）小于或等于钢材标准常温屈服强度的1/6，且不大于50Mpa时的工况。（注：一次应力为平衡压力与其他机械载荷所必须的法向应力或且应力） 这个定义与老标准有差别，设计应力与环向应力的区别，用设计应力更严谨。 新标准明确了在进行容器的“低温低应力工况”判定时，除了对壳体元件进行一次总体薄膜应力的核定外，还应对承受一次弯曲应力的容器元件进行考查，如平封头、管板、法兰等。 ●关于低温低应力工况下，选材按照设计温度加50℃（或者，加40℃）的规定 GB150.3-2011附录E第E2.2条：当壳体或受压元件使用在“低温低应力工况”下，可以按设计温度加50℃（对于不要求焊后热处理的设备，加40℃）后的温度值选择材料，但不适用于：
浅析压力容器分析设计的塑性措施
引言 《压力容器》“压力容器应力分析设计方法的进展和评述”中曾介绍和评述了压力容器分析设计的弹性应力分析方法（又称应力分类法）的最新进展。本文将进一步介绍和评述压力容器分析设计的塑性分析方法，包括ASME的极限载荷分析方法、弹塑性应力分析方法和欧盟的直接方法等。 压力容器设计是一个创新意识非常活跃的工程领域，它紧跟着科学技术的发展而不断地更新设计方法。随着弹性理论、板壳理论和线性有限元分析方法的成熟，20世纪60年代，压力容器界提出了基于弹性应力分析和塑性失效准则的“弹性应力分析设计方法”。进入21世纪后，由于塑性理论和非线性有限元分析方法的日趋成熟，欧盟标准和ASME规范又先后推出了压力容器的塑性分析设计方法。其中涉及许多新的基本概念和新的分析方法，需要我们及时学习领会和消化吸收，以提高我们的分析设计水平，并结合国情进一步修订我国的压力容器设计规范。 ASME和欧盟的新规范都是以失效模式为主线来编排的。ASME考虑了以下4种模式： （1）防止塑性垮塌。对应于欧盟的“总体塑性变形(GPD)”失效模式。 （2）防止局部失效。 （3）防止屈曲（失稳）垮塌。对应于欧盟的“失稳（I）”失效模式。 （4）防止循环加载失效。对应于欧盟的“疲劳（F）”和“渐增塑性变形（PD）”2种失效模式。 欧盟还考虑了“静力平衡（SE）”失效模式，即防止设备发生倾薄。 文中讨论的塑性分析设计方法主要应用于防止塑性垮塌和防止局部失效2种情况。 1、极限载荷分析法 在一次加载情况下，结构的失效是一个加载历史过程，即随着载荷的增加从纯弹性状态到局部塑性状态再到总体塑性流动的失效状态。对无硬化的理想塑性材料和小变形情况，结构进入总体塑性流动时的状态称为极限状态，相应的载荷称为极限载荷。此时，结构变成几何可变的垮塌机构，将发生不可限制的塑性变形，因而失去承载能力。 一般的弹塑性分析方法都要考虑上述复杂的加载历史过程，但极限载荷分析法（简称极限分析）则另辟蹊径，跳过加载历史，直接考虑在最终的极限状态下结构的平衡特性，由此求出结构的承载能力（即极限载荷）。它是塑性力学的一个
D类压力容器设计资格换证考核试题(第五部分)
D类压力容器设计资格换证考核试题（五） 姓名得分 一、判断题（正确的打“√”，错误的打“×”，每题1分，共20分） 1、GB150-1998标准中，设计温度下内压圆筒计算公式δ=PD i/2[σ]tφ-P适用设 计压力不大于35MPa的钢制压力容器设计。（）2、管壳式换热器当设计温度高于300℃时，换热管与管板的连接不允许采用强度 胀接的连接形式。（）3、压力容器在进行压力试验时，其圆筒的薄膜应力不得大于材料在试验温度下 的屈服点σs（σ0.2）的90％。（） 4、对易燃、易爆介质，选用管法兰的公称压力不得低于1MPa。（） 5、压力容器筒体上开设长圆孔，当长轴与短轴之比≤2，且短轴平行于筒体轴线 时，开孔补强应按长圆形孔的长轴计算。（） 6、内压圆筒强度计算公式的理论依据是第一强度理论。（） 7、盛装易燃、易爆介质的容器，应采用玻璃板液面计或自动液位指示器。（） 8、压力容器进行气密性试验时，安全阀应安装齐全。（） 9、压力容器受压元件可采用贴补的修理办法。（） 10、压力容器设计中，将主要受压元件材料选错，属设计技术性错误。（） 11、二类压力容器水压试验时，压力表精度等级不得小于1.5级。（） 12、换热器管板与管子连接形式采用胀接时，换热管材料的硬度值一般须高于管板材料的硬度值。（） 13、压力容器的补强圈，应至少设置一个直径不小于M6的泄漏信号指示孔。（） 14、GB151-1999规定，设计温度高于等于300℃，管法兰应采用对焊法兰。（） 15、对锥壳大端，当半锥角α＞30°时，应采用带过渡段的折边结构，否则应按应力分析的方法进行设计。（）16、D i＜800mm的圆筒与封头的最后一道环焊缝，当采用气体保护焊打底的单面焊接接头，无法进行RT或UT时，允许不进行无损检测。（）17、校核耐压试验压力时，对壳程压力低于管程压力的列管换热器可以不扣除腐蚀裕度。（）
浅谈压力容器的两种设计方法
龙源期刊网 https://www.360docs.net/doc/5612775167.html, 浅谈压力容器的两种设计方法 作者：王艳 来源：《价值工程》2010年第15期 摘要:本文介绍了压力容器的两种设计方法,指出分析设计方法虽然相对复杂,但较常规设计方法更安全更经济,且随着计算机技术的发展、有限元方法的应用及各种功能软件的使用它将 会得到更广泛的应用。 Abstract: This paper introduces two kinds of pressure vessel design methods and points that analysis and design methods are relatively complex and more economical,but safer than the conventional design method,and with the development of computer technology,finite element method and software applications will be more widely used. 关键词:压力容器;常规设计;分析设计 Key words: pressure vessel;conventional design;analysis and design 中图分类号:TH49 文献标识码:A文章编号:1006-4311(2010)15-0166-01 压力容器是化工、冶金、轻工、纺织、机械以及航空航天工业中广泛使用的承压设备。尽管各类压力容器设备功能各异、结构复杂程度不一,但一般可将其分解为筒体、封头、法兰、 开孔、接管、支座等部件。 压力容器及其部件的两种设计方法分别是常规设计和分析设计。 常规设计是以弹性设计准则为基础,以壳体的薄膜理论或材料力学方法导出容器及其部件 的设计计算公式,这些公式均以显式表达,给出了压力、许用应力、容器主要尺寸之间的关系。它包含了设计三要素:设计方法、设计载荷及许用应力,但这些并不是建立在对容器及其部件进行详尽的应力分析基础之上。如容器筒体,是采用“中径公式”(根据内压与筒壁上均匀分布的薄膜应力整体平衡推导而得),一般情况它仅考虑壁厚中均布的薄膜应力,不考虑其它类型的应力,如对弯曲应力,只有当它特别显著、起主导作用时才予以考虑。实际上,当容器承载以后器壁上会出现多种应力,其中包括由于结构不连续所产生的局部高应力,常规设计对此只是结合经典力学理论和经验公式对压力容器部件设计做一些规定,在结构、选材、制造等方面提出要求,把局部应力粗略地控制在一个安全水平上,在考虑许用应力时选取相对高的安全系数,留有足够的安全裕度。因此,常规设计从本质上讲,可以说是基于经验的设计方法。 工程实际中我们用常规设计的观点和方法解决了很多问题,但也有一些问题无法解释,因为常规设计只考虑弹性失效,没有去深究隐含在许用应力值后面的多种失效模式。
关于ASME压力容器的几个设计要点
关于ASME压力容器的几个设计要点 VIII-1卷的设计方法 VIII-1卷的设计要求根据： 所采用的制造方法； 所使用的材料。 使用条件的要求 用户必须说明使用条件的类型、以及其它有关情况，否则，可能造成制造厂不能满足规范对特定使用条件提出的有关要求。 设计公式 如果规范公式适合于具体一个元件的计算，那么，该公式的运用是强制性的。 使用条件的类型 VIII-1卷提到使用条件有以下5个： 1.有毒介质 2.低温 3.非受火蒸汽锅炉 4.直接受火容器 5.其它（UW-2中未提到的容器） 设计载荷 VIII-1卷列出了以下几类载荷，在设计时都必须考虑到： ●压力 ●温度梯度 ●容器和介质的重量 ●叠加载荷（如：静压头） ●局部应力* ●循环和动载荷（如：疲劳考虑） ●风载* ●地震载荷* *如果存在的话。 注：VIII-1提供的设计法则仅适合于压力载荷的计算，对于其它载荷，任何适用的工程方法都可使用。 确定设计参数的责任 在“ASME体系”里涉及到的几个单位之间存在着接口，为每个单位规定了职责或要做的工作。每个单位负责进行他们自己的工作，ASME持证单位仅负责确保符合ASME规范的所有相关要求。 用户的责任 用户应向制造厂提供以下数据，以便使所设计的容器满足预期的使用条件： ●设计压力和温度 ●载荷 ●腐蚀余量 ●使用要求 ●附加的PWHT或RT VIII-1卷容器的设计可以由用户或其设计代理、ASME持证单位或其分供方进行，但是，给容器打钢印的ASME持证单位必须对设计符合ASME规范的要求负责。VIII-1卷对设计人员
的资格没有要求。 接头形式及限制 接头类别（Joint Category） 接头类别是按接头在容器上的位置定义的。 注：D类接头可以是角接接头，也可以是对接接头。平封头上拼接焊缝为A类接头。焊接接头 除类别外，规范还用类型（Type）来描述接头。Type是焊接接头结构的定义。 Type 1 Type 2 Type 3 Type 4 Type 5 Type 6 UW-2(a) 有毒介质 当容器按有毒介质设计时，所有的焊接接头必须100%RT。 各类接头必须是： ●A类Type 1 ●B类Type 1或2
压力容器设计方法分析对比.docx
压力容器设计方法分析对比 目前我国压力容器设计所采用的标准规范有两大类：一类是常规设计标准，以GB150-2011《压力容器》标准为代表；另一类是分析设计,以JB4732-1995《钢制压力容器--分析设计标准》为代表。两类标准是相互独立的、自成体系的、平行的压力容器规范, 绝对不能混用, 只能依据实际的工程情况而选其一。 设计准则比较 常规设计主要依据是第一强度理论，认为结构中主要破坏应力为拉应力，限定最大薄膜应力强度不超过规定许用应力值，当结构中某最大应力点一旦进入塑性, 结构就丧失了纯弹性状态即为失效。常规设计是基于弹性失效准则,以壳体的薄膜理论或材料力学方法导出容器及其部件的设计计算公式。一般情况它仅考虑壁厚中均布的薄膜应力，对于边缘应力及峰值应力等局部应力一般不作定量计算，如对弯曲应力。 分析设计的主要依据是第三强度理论，认为结构中主要破坏应力为剪切力。采用以极限载荷、安定载荷和疲劳寿命为界限的“塑性失效”与“弹塑性失效”的设计准则，对容器的各种应力进行精确计算和分类。对不同性质的应力, 如：总体薄膜应力、边缘应力、峰值应力等；同时还考虑了循环载荷下的疲劳分析, 在设计上更合理。 标准适用范围对比 常规设计标准GB150-2011适用于设计压力大于或等于且小于35MPa，及真空度高于。对于设计温度，GB150-2011规定为-269℃-900℃，是按钢材允许的使用温度确定设计温度范围, 可高于材料的蠕变温度范围。 " 分析设计标准JB4732-1995适用于设计压力大于或等于且小于100MPa，及真空度高于。对于设计温度，JB4732-1995 将最高的设计许用温度限制在受钢材蠕变极限约束的温度。 应力评定对比 常规设计标准GB150-2011，采用统一的许用应力，如容器筒体，是采用“中径公式”进行应力校核，最大应力满足许用应力即可。 分析设计标准JB4732-1995的核心是将压力容器中的各种应力加以分类，根据所考虑的失效模式比较详细地计算了容器及受压元件的各种应力。根据各种应力本身的性质及对失效模式所起的不同作用予以分类如下： 一次应力
低温绝热压力容器定期检验细则正式版
Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.低温绝热压力容器定期检 验细则正式版
低温绝热压力容器定期检验细则正式 版 下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。文档可以直接使用，也可根据实际需要修订后使用。 1、总则 （1）目的为了认真贯彻《特种设备安全监察条例》，保证低温绝热压力容器的安全运行，特制定本工艺。 （2）范围本规则适用于已经注册登记的属于《固定式压力容器安全技术规程》管辖的低温绝热压力容器的定期检验。 2、依据 （1）《特种设备安全监察条例》；《山东省特种设备安全监察条例》； （2）TSG R0004-2009《固定式压力容
器安全技术监察规程》； （3）TSG R7001《压力容器定期检验规则》； （4）GB150《钢制压力容器》； （5）GB18442《低温绝热压力容器》； （6）HG20585《钢制低温压力容器技术规定》； （7）相关的技术标准及设计文件。 3、方法、程序、内容和要求 3．1 使用单位在检验前应做好下列工作： 3．1．1 隔断介质来源，清空内部介质，缓慢地升温，使之达到可以进行检验工作的程度； 3．1．2必要时按检验单位的要求搭好

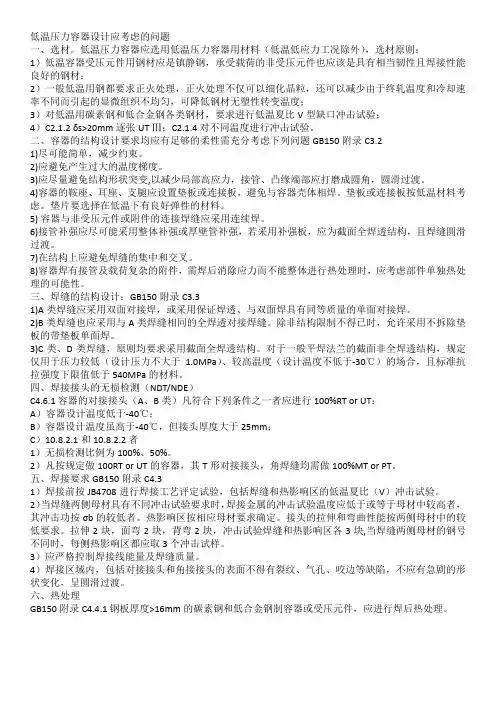

低温压力容器设计应考虑的问题
