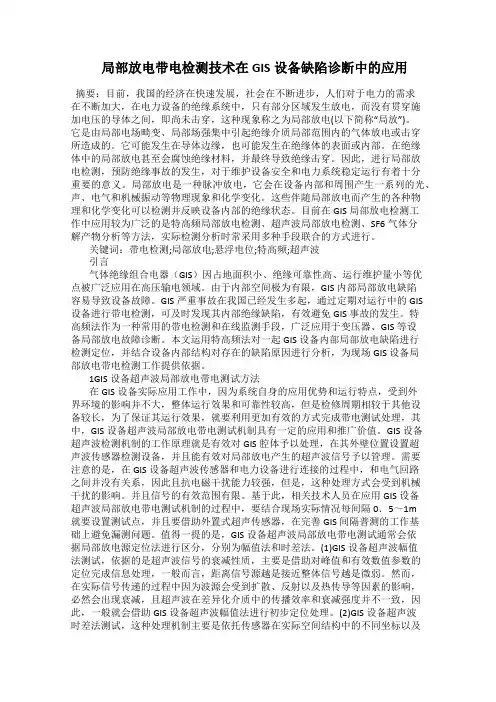

局部放电带电检测技术在GIS设备缺陷诊断中的应用
局部放电带电检测技术在GIS设备缺陷诊断中的应用摘要：目前，我国的经济在快速发展，社会在不断进步，人们对于电力的需求在不断加大，在电力设备的绝缘系统中，只有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿，这种现象称之为局部放电(以下简称“局放”)。
它是由局部电场畸变、局部场强集中引起绝缘介质局部范围内的气体放电或击穿所造成的。
它可能发生在导体边缘，也可能发生在绝缘体的表面或内部。
在绝缘体中的局部放电甚至会腐蚀绝缘材料，并最终导致绝缘击穿。
因此，进行局部放电检测，预防绝缘事故的发生，对于维护设备安全和电力系统稳定运行有着十分重要的意义。
局部放电是一种脉冲放电，它会在设备内部和周围产生一系列的光、声、电气和机械振动等物理现象和化学变化。
这些伴随局部放电而产生的各种物理和化学变化可以检测并反映设备内部的绝缘状态。
目前在GIS局部放电检测工作中应用较为广泛的是特高频局部放电检测、超声波局部放电检测、SF6气体分解产物分析等方法，实际检测分析时常采用多种手段联合的方式进行。
关键词：带电检测;局部放电;悬浮电位;特高频;超声波引言气体绝缘组合电器（GIS）因占地面积小、绝缘可靠性高、运行维护量小等优点被广泛应用在高压输电领域。
由于内部空间极为有限，GIS内部局部放电缺陷容易导致设备故障。
GIS严重事故在我国已经发生多起，通过定期对运行中的GIS设备进行带电检测，可及时发现其内部绝缘缺陷，有效避免GIS事故的发生。
特高频法作为一种常用的带电检测和在线监测手段，广泛应用于变压器、GIS等设备局部放电故障诊断。
本文运用特高频法对一起GIS设备内部局部放电缺陷进行检测定位，并结合设备内部结构对存在的缺陷原因进行分析，为现场GIS设备局部放电带电检测工作提供依据。
1GIS设备超声波局部放电带电测试方法在GIS设备实际应用工作中，因为系统自身的应用优势和运行特点，受到外界环境的影响并不大，整体运行效果和可靠性较高，但是检修周期相较于其他设备较长，为了保证其运行效果，就要利用更加有效的方式完成带电测试处理，其中，GIS设备超声波局部放电带电测试机制具有一定的应用和推广价值。

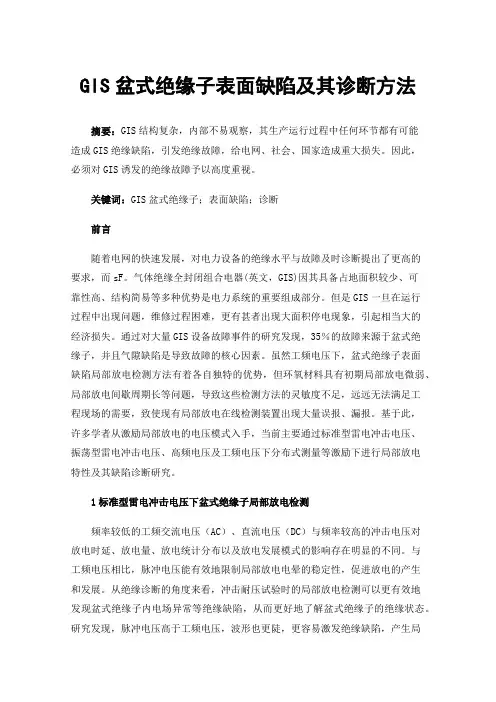

GIS盆式绝缘子表面缺陷及其诊断方法
GIS盆式绝缘子表面缺陷及其诊断方法摘要：GIS结构复杂，内部不易观察，其生产运行过程中任何环节都有可能造成GIS绝缘缺陷，引发绝缘故障，给电网、社会、国家造成重大损失。
因此，必须对GIS诱发的绝缘故障予以高度重视。
关键词：GIS盆式绝缘子；表面缺陷；诊断前言随着电网的快速发展，对电力设备的绝缘水平与故障及时诊断提出了更高的要求，而sF。
气体绝缘全封闭组合电器(英文，GIS)因其具备占地面积较少、可靠性高、结构简易等多种优势是电力系统的重要组成部分。
但是GIS一旦在运行过程中出现问题，维修过程困难，更有甚者出现大面积停电现象，引起相当大的经济损失。
通过对大量GIS设备故障事件的研究发现，35％的故障来源于盆式绝缘子，并且气隙缺陷是导致故障的核心因素。
虽然工频电压下，盆式绝缘子表面缺陷局部放电检测方法有着各自独特的优势，但环氧材料具有初期局部放电微弱、局部放电间歇周期长等问题，导致这些检测方法的灵敏度不足，远远无法满足工程现场的需要，致使现有局部放电在线检测装置出现大量误报、漏报。
基于此，许多学者从激励局部放电的电压模式入手，当前主要通过标准型雷电冲击电压、振荡型雷电冲击电压、高频电压及工频电压下分布式测量等激励下进行局部放电特性及其缺陷诊断研究。
1标准型雷电冲击电压下盆式绝缘子局部放电检测频率较低的工频交流电压（AC）、直流电压（DC）与频率较高的冲击电压对放电时延、放电量、放电统计分布以及放电发展模式的影响存在明显的不同。
与工频电压相比，脉冲电压能有效地限制局部放电电晕的稳定性，促进放电的产生和发展。
从绝缘诊断的角度来看，冲击耐压试验时的局部放电检测可以更有效地发现盆式绝缘子内电场异常等绝缘缺陷，从而更好地了解盆式绝缘子的绝缘状态。
研究发现，脉冲电压高于工频电压，波形也更陡，更容易激发绝缘缺陷，产生局部放电。
脉冲电压下的局部放电测量可以更早地发现较小的绝缘缺陷和设备的潜在绝缘故障。
此外，对于某些缺陷而言，工频电压虽然可以激发、暴露缺陷，但其持续性的特点也会使缺陷进一步扩大，从而给设备造成更大的损伤。
GIS局部放电检测及故障处理
GIS局部放电检测及故障处理气体绝缘金属封闭开关设备（以下简称GIS）是一种集联络、掌握、测量和爱护于一体的高度集成化开关电器。
GIS 具有设备占地面积小、防火性能良好，运行过程中平安性、牢靠性高、日常维护的工作量少等优势。
近几年来，随着社会的进展，对电能质量的要求也越来越高，同时对GIS 设备平安运行的要求也相应提高。
GIS 中绝缘老化的一个重要因素是由于局部放电，而通过对设备进行局部放电检测成为评定绝缘状态的重要手段。
下面就GIS 设备局部放电检测技术及故障进行分析。
1 GIS 局部放电检测的方法概述目前，有关局部放电检测的方法有：电测法、非电测法。
电测法又包括：超声波检测方法、脉冲电流检测方法（ERA）、高频检测方法（HF）、甚高频检测方法（VHF）、超高频检测方法（UHF）。
而非电测法有：光测法、声测法、化学法，在这些非电测法中，声测法由于检测时所用声学传感器不同被分为超声波法及震惊法。
在电测法中，超声波检测方法、脉冲电流检测方法及超高频检测方法是目前最常用的检测方法。
1.1 超声波检测方法超声波检测方法可以在GIS 外壳上直接安装传感器，不必在GIS 内提前装置，同时还可以沿着GIS 移动手持传感器，逐点查找消失故障的部位。
这种检测方法和超高频检测方法比较，对传感器要求明显降低，便利了工作人员进行设备管理维护。
另外，超声波检测法预防外部干扰的力量较强，直接通过触发方式、触发阈值、信号频带的设置进行性能提升。
1.2 脉冲电流检测方法脉冲电流检测方法作为IEC270 中推举的一种传统检测方法，虽然可以对局部的放电水平进行定量性检测，但却没有局部放电现场的抗干扰力量，所以这种检测方法通常适用于局部放电测量的试验室检测中。
1.3 超高频检测方法超高频检测方法中系统频率掌握在为0.3 ~ 3GHz 以内，而通常外部电晕频率小于200MHz,因此应用超高频检测方法对局部放电进行测量，不会受到电晕放电的影响。
GIS局部放电带电检测技术分析与现场应用
GIS局部放电带电检测技术分析与现场应用摘要：GIS设备具有可靠性高，占地面积小，维护方便，对外部环境影响小等优点，被广泛应用于电力系统，因此，本文主要分析了GIS局部放电带电检测技术分析与现场应用。
关键词：GIS局部放电；带电检测技术；现场应用1 GIS局部放电带电检测技术1.1超声波局部放电带电检测技术对于GIS设备绝缘子，超声信号的衰减较大，信号覆盖范围有限。
在传播过程中，能量集中并且方向性强。
这有利于实时检测过程中集中收集定向波束，从而更准确地定位信号源。
如果在检测过程中超声信号出现异常，首先确定信号源是由外部干扰引起还是内部问题引起。
如果在消除外部干扰因素后信号显示仍然异常，则可以判断出问题是由信号源的内部问题引起的，需要定位缺陷位置。
在特定的应用中，GIS设备需要在超声局部放电定位技术的应用中进行定位，包括幅度，时差和频率。
（1）从幅度定位的角度来看，主要基于超声信号的衰减，信号的有效值或峰值大小。
在超声检测过程中，信号强度与本地辐射源的距离成正比，随着信号源距离的缩短接近度变强。
因此，可以基于对GIS信号强度和幅度的判断来确定放电位置。
（2）时差定位也是检测局部放电斑点的重要指标。
使用超声信号的时差进行检测，时差测量数据出来后，通过双曲面方程和联立球面方程确定本地源的位置，在GIS管道结构测试过程中，可以将两个或多个管道的超声波检测结合起来。
在确定放射源的位置时，必须将信号时间差，传播速度和距离进行三维或二维定位。
（3）频率定位。
SF6气体用于检测超声波的性质。
同时，定位基于超声波的吸收程度和信号频率。
频率定位需要分析超声波吸收。
50Hz至100kHz超声波的高频部分用于确定局部放电源在GIS中位于壳体或中心导体上的位置。
如果放射源位于GIS的中心导体，则该信号是低频信号。
如果本地化点源位于GIS外壳上，则可以在低频和高频部分同时监视超声信号。
1.2特高频局部放电定位技术在检测本地信号源中发现特殊信号后，这项技术还需要做好信号源的判断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GIS盆式绝缘子表面缺陷的局部放电检
测
摘要：局部放电（以下简称局放）指设备绝缘系统部分被击穿的电气放电，
这种放电可以发生在导体（电极）附近，也可发生在其他位置。
超声波法（Acoustic Emission，简称AE）是指通过对电力设备发生局部放电（Partial Discharge，简称PD）时产生频率介于20～200kHz区间的声波信号进行采集、处
理和分析来获取设备运行状态的一种状态检测技术，又称声发射法。
超声波法由
于灵敏度低，易于受到外界干扰等原因，一直没有得到广泛的应用。
关键词：GIS盆式绝缘子；表面缺陷；局部放电；检测
前言
气体绝缘组合电器（GIS）因其占地面积小、绝缘性能好、可靠性高、配置
灵活、检修周期长、维护工作量小等优点，被广泛应用于各种电压等级的电力系
统中。
随着电网电压等级和系统容量的不断增加，GIS对于保障电力系统的安全
与稳定起着举足轻重的作用，对整个电网的稳定运行有着不可或缺的影响。
1盆式绝缘子表面缺陷的产生和发展机理
盆式绝缘子表面缺陷是影响GIS绝缘性能的重要因素，而盆式绝缘子常常会
出现气泡、异物、脏污以及裂纹缺陷。
因而探究气泡、异物、脏污以及裂纹等缺
陷的产生和发展机理是研究盆式绝缘子表面缺陷的重要内容。
1.1气泡缺陷
盆式绝缘子气泡缺陷主要是盆式绝缘子在生产过程中由于生产操作不规范、
工艺流程不完善，导致盆式绝缘子在浇注过程中混入微量气体，造成盆式绝缘子
的气泡缺陷。
再者，由于环氧树脂在固化过程中的收缩以及环氧树脂与金属电极
热膨胀系数不同而产生空隙和层离。
然而，环氧树脂介电常数大于空气介电常数，
因此气泡附近会承担较高的电压，产生电场畸变，造成局部放电，严重时会导致
盆式绝缘子断裂。
1.2异物缺陷
盆式绝缘子表面残留金属微粒是GIS最为常见的绝缘缺陷。
在外施交流电场
作用下，静电力会使金属微粒在GIS腔体内做直立旋转、舞动运动。
这一过程与
外施电压及微粒特性有关。
金属微粒在跳动过程中容易散射至盆式绝缘子表面。
金属微粒受雷电冲击电压影响小，但在工频交流电压下会使盆式绝缘子交流耐压
水平大幅下降，其下降程度与微粒形状及其位置有关，越靠近高电位，其危害程
度越大。
盆式绝缘子表面残留金属微粒包括自由金属微粒群、固定金属微粒对以
及单个金属微粒。
盆式绝缘子表面存在自由金属微粒群时，局部放电发生在金属
微粒之间，放电脉冲密集且随机性较大。
随着加压时间的延长，在电场作用下金
属微粒沿电场线方向排列，放电间隙基本固定且放电电压有所下降；固定金属微
粒对之间的放电跟自由金属微粒群的放电特征有所相似，但放电发生在工频交流
电压正、负半周的上升沿，且正、负半轴对称，幅值相等。
1.3裂纹缺陷
盆式绝缘子是由环氧树脂和氧化铝组成的复合材料。
受温度和固化工艺的影响，若两种组成材料分布不均匀，将形成密度差异，使得绝缘子内部产生内应力，造成隐形的轻微损伤点。
1.4表面脏污缺陷
GIS在运输、存储和安装过程中，由于工艺流程不严格或处理措施不完善，
灰尘、发丝、纸屑、微粒以及硅脂等极易进入GIS内部。
这些异物在电场中受力，向盆式绝缘子聚集，改变绝缘子表面电场分布，引起电荷积聚，造成局部放电。
在长期放电过程中导致盆式绝缘子劣化，产生电树枝，破坏盆式绝缘子本体。
2GIS超声波法PD检测
超声波法PD检测的基础是PD源可视作产生声波的点声源。
GIS设备内部常
见缺陷（如毛刺、悬浮电位和金属颗粒等）作为PD源，会激发超声波信号。
这
些声波通过GIS设备的内部结构传播并到达GIS外表面。
不同类型的波具有不同的传播速度，并且边界处的反射和折射将导致衰减、吸收和散射。
通常借助于压电传感器、结构声学共振传感器、加速度传感器、电容式传声器或声光传感器来检测声波并将其转换成电信号。
通常用dB、mV等单位来表征超声波信号强度。
GIS超声波定位通常使用传播时间测量方法，即使用两个传感器，在示波器上观察来自传感器信号的到达时间。
如果信号源位于传感器对之外，则信号来自它首先到达的一侧。
如果信号源位于传感器对之间，则到达时间的差值小于传感器对之间的传播时间。
也可以通过寻找最高幅值，即只使用一个传感器，可以简单地寻找信号幅值的变化；当传感器靠近PD源时，信号通常会更强；当移动至下一个气室时（例如越过绝缘子或法兰），信号将显著下降。
2.1 PD图谱显示
超声波法PD检测图谱显示主要分为：①连续幅值、②相位（PRPD）、③飞行以及④实时模式（PRPS）图［１５
2.2图谱诊断
根据图谱的统计形状判断是否存在PD，并诊断PD的类型。
从统计学角度来说，样本数越多，统计结果越准确。
因此现场检测时对于疑似放电信号必须尽可能多地累积PRPD图谱，以达到准确的诊断结果。
2.3缺陷类型判断
缺陷类型判断的主要依据如下。
对于运行中的GIS设备，颗粒信号的幅值：背景噪声峰值Vpeak＜1.78mV可不进行处理，1.78mV＜Vpeak＜3.16mV应缩短检测周期，监测运行；Vpeak＞3.16mV应进行检查。
由于各地因设备状况、运行条件和检测仪器等因素的不同，推荐参考值可能不同。
各地可根据当地的历史检测数据、自身所能承受的系统风险进行统计分析，定期修订完善推荐参考值。
3光学检测法
当GIS设备出现绝缘缺陷时，会产生电晕、电弧或闪络等不同形式的放电。
放电过程中，空气中的电子不断获得和释放能量。
除了伴随着电荷的转移和电能
的损耗外，电离过程中还会产生光辐射现象。
]研究表明，局部放电光谱多集中
在紫外波段，且紫外光辐射强度随着放电量的增加而增大。
基于此，欧阳有鹏[56]搭建基于光学检测法的局部放电检测系统。
通过检测局部放电所产生的紫外
光功率得到盆式绝缘子表面缺陷产生的局部放电量。
该检测系统由紫外光纤探头、紫外探测器和信号采集处理单元组成。
为了提高检测的灵敏度，光纤探头采用球
状结构，增加入射光通量；探测器通过光电倍增管放大微弱光信号；此外，布置
多个紫外光纤探头形成局部放电检测矩阵，结合多个探头的不同检测结果以此确
定局放位置。
采用该方法进行盆式绝缘子表面缺陷局部放电研究。
结果表明该方
法检测到的放电点位置与实际放电点位置的最大误差为7.8%。
光检测法具有检测
局部放电直观、不受电磁干扰、灵敏度高、且能检测放电发生位置等优点，但其
要求视距可见，不能有遮挡，否则会出现检测“死角”。
且SF6气体的光吸收能
力随气体密度的增大而提高，加上设备内壁光滑而引起的折反射等原因，往往对
检测结果有一定的影响。
再者由于光检测法的技术复杂，电气设备的生产厂家一
般不配备故障诊断的光检测系统，用户不可能在运行的电气设备内部加装光检测
传感器。
因此，该方法不适用于现场检测。
虽然盆式绝缘子传统局部放电检测方
法有着各自独特的优点，但由于环氧绝缘子具有初期局部放电微弱、局部放电间
歇周期长等问题，现有盆式绝缘子表面缺陷局部放电检测方法对盆式绝缘子表面
缺陷检出和识别效率较低；此外，对于灵敏度较高的脉冲电流分布测量法和光学
检测法也不适用于现场检测。
鉴于环氧绝缘子具有电压模式敏感的特点，可从激
励局部放电的电压模式入手，对盆式绝缘子表面缺陷的局部放电检测方法进行进
一步探究。
结束语
超声波法不但可以发现电力设备的绝缘放电缺陷，对机械振动缺陷也有一定
的检测能力。
参考文献：
[1]国家能源局.DL/T417—2019电力设备局部放电现场测量导则[S].北京：
中国电力出版社，2020.
[2]国家市场监督管理总局，中国国家标准化管理委员会.GB/T7354—2018高压试验技术局部放电测量[S].北京：中国标准出版社，2018.。
