Solidworks钣金学习讲义

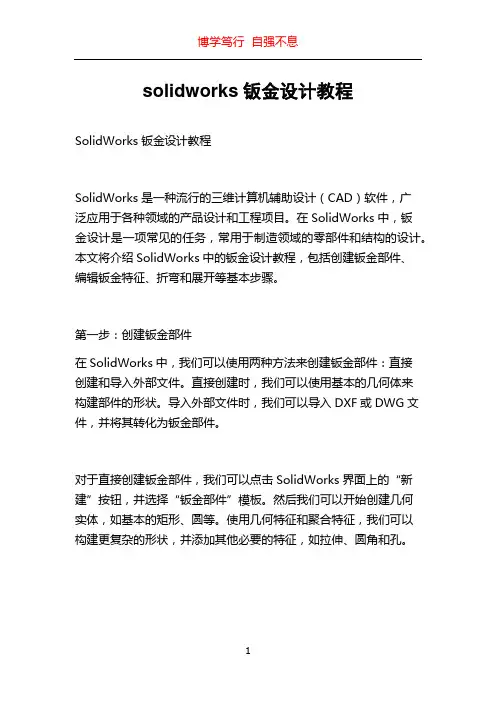

solidworks钣金设计教程
solidworks钣金设计教程SolidWorks钣金设计教程SolidWorks是一种流行的三维计算机辅助设计（CAD）软件，广泛应用于各种领域的产品设计和工程项目。
在SolidWorks中，钣金设计是一项常见的任务，常用于制造领域的零部件和结构的设计。
本文将介绍SolidWorks中的钣金设计教程，包括创建钣金部件、编辑钣金特征、折弯和展开等基本步骤。
第一步：创建钣金部件在SolidWorks中，我们可以使用两种方法来创建钣金部件：直接创建和导入外部文件。
直接创建时，我们可以使用基本的几何体来构建部件的形状。
导入外部文件时，我们可以导入DXF或DWG文件，并将其转化为钣金部件。
对于直接创建钣金部件，我们可以点击SolidWorks界面上的“新建”按钮，并选择“钣金部件”模板。
然后我们可以开始创建几何实体，如基本的矩形、圆等。
使用几何特征和聚合特征，我们可以构建更复杂的形状，并添加其他必要的特征，如拉伸、圆角和孔。
对于导入外部文件，我们可以选择“导入”按钮，并选择要导入的DXF或DWG文件。
在导入后，我们可以根据需要编辑和调整部件的几何形状。
第二步：编辑钣金特征在创建钣金部件后，我们可以进行一些编辑和调整，以满足设计要求。
在SolidWorks中，我们可以使用许多特征来编辑钣金部件，如扣除、切割、添加、修改等。
扣除特征用于在钣金部件中创造孔洞和凹槽。
我们可以使用“扣除”功能来创建这些孔洞和凹槽，并选择所需的形状和尺寸。
切割特征用于将钣金部件划分为更小的部分。
我们可以使用“切割”功能来切割部件，并选择所需的切割形状和位置。
添加特征用于在钣金部件上添加材料。
我们可以使用“添加”功能来添加材料，并选择所需的形状和尺寸。
修改特征用于调整和改变钣金部件的形状和尺寸。
我们可以使用“修改”功能来修改部件，并选择所需的参数和数值。
第三步：折弯和展开在设计钣金部件时，折弯和展开是必不可少的步骤。
在SolidWorks中，我们可以使用“折弯”功能来模拟钣金部件的折弯过程，并选择所需的折弯方式和参数。
SW钣金结构设计培训
在设计过程中，应充分考虑材料的利用率、加工工艺的可行 性和装配的便捷性等因素；同时，还应关注结构的强度和刚 度等性能指标，以满足使用要求。
02
SW软件在钣金设计中的应用
SW软件功能介绍
强大的建模能力
SW软件提供了丰富的钣金建模 工具，能够快速创建各种复杂 的钣金零件和装配体。
精确的钣金展开
问题3
表面质量不达标
05
解决方案
06 选择合适的表面处理工艺，加
强表面质量检查和控制。
装配调试阶段常见问题及解决方案
问题1
装配尺寸不符合要求
解决方案
在装配前对零件尺寸进行检查，确保 符合设计要求，采用合适的装配工艺 和工具。
问题2
部件运动不灵活或卡滞
解决方案
检查运动部括手工电弧焊、气体保护焊等，用 于将钣金部件连接在一起，并保证焊 接质量和强度。
加工过程中的注意事项
安全操作
严格遵守设备操作规程，佩戴安全防护用品，确保人员和设备安全。
精度控制
合理设置工艺参数，保证加工精度和表面质量满足设计要求。
质量检验
对加工过程中的关键环节进行质量监控和检验，及时发现并处理潜在问题。
钣金结构特点
钣金结构具有良好的可塑性和可加工性，能够适应各种复杂形状和尺寸要求； 同时，钣金结构还具有良好的导电性和导热性，适用于各种特殊环境。
钣金结构应用领域
01
02
03
04
通信设备
钣金结构在通信设备领域应用 广泛，如基站、交换机、路由 器等设备的机箱、机柜等。
交通工具
汽车、火车、飞机等交通工具 的车身、发动机罩、座椅骨架
04
钣金结构加工工艺与设备简介
solidworks高级培训钣金
弯折裕度说明
22
© 2008 Dassault Systè mes SolidWorks Corp.
弯折表格说明
23
© 2008 Dassault Systè mes SolidWorks Corp.
放样折弯
利用放样的折弯工具，可以通过放样的方法建立钣金零件，放样形成的零 件可以展开或者折叠，该特征具有如下限制： 草图中只能包含开环轮廓 轮廓中的缝隙以展开状态下的精度来对齐 草图中不能包含尖角 只允许在两个轮廓间进行放样 不支持引导线 不支持中心线
© 2008 Dassault Systè mes SolidWorks Corp.
斜接法兰 (Miter-Flange)
边线法兰 (Edge-Flange)
薄片 （Tab）
3
基体法兰(Base Flange)
1. 基体法兰 是新钣金零件中的第一个特征 2. 基体法兰 被添加到SolidWorks零件后,系统就会将该零件标记 为钣金零件 3. 特定的钣金特征被添加到FeatureManager设计树
多重封闭轮廓可用于拉伸、旋转、以及钣金。如果有一个以上的轮廓，其中一 个轮廓必须包含其它轮廓。
此草图不能构建基体法兰
7 © 2008 Dassault Systè mes SolidWorks Corp.
基体法兰 (Base Flange)
欲生成一个基体法兰特征：
1. 生成一个符合标准的草图 或单击插入、钣金、基
24
© 2008 Dassault Systè mes SolidWorks Corp.
成形工具 （Forming Tools）
成形工具基本知识
成形工具如同模子一般，可以用在如风 孔、法兰、加强筋等延展的成形特征上。 成形工具仅能套用到钣金零件上。不适用 在一般零件上。 成形工具内定样本储存路径为<安装目录 >\data\design library\forming tools。（可自行至工具＞选项＞档案位 置＞design library做新增。 若有自行新增Forming Tools以外的文件夹， 则必须在文件夹上按右键，然后选择 <成形工具文件夹>来将其内容指定为成形工具文件夹
第4章Solidworks钣金教程详解。
第一章 第二章 第三章 第四章 第五章 第六章
《SOLDWORKS 2009基础教程》课件
4.1 基本术语
钣金零件在折弯过程中，折弯处内侧的材料受到压缩， 外侧的材料受到拉伸，从而导致板件折弯处的展开长度与折 弯前的长度不相等，其程度与钣金零件的材料种类、热处理 状态、机械性能、板材的厚度及折弯半径均有关系。为了反 映钣金零件经折弯后，折弯处的长度所发生的变化程度，可 以选用如下几个参数之一：【折弯系数】、【折弯扣除】和 【K-因子】，而且这些参数之间有一定的关系。
式中： BA —— 折弯系数 Lt —— 总展开长度
A、B —— 非折弯长度
第一章 第二章 第三章 第四章 第五章 第六章
《SOLDWORKS 2009基础教程》课件
4.1 基本术语
4.1.2 折弯扣除 当在生成折弯时，用户可以通过输入数值指定一个明确
的【折弯扣除】。【折弯扣除】三章 第四章 第五章 第六章
《SOLDWORKS 2009基础教程》课件
在SolidWorks中有两种【折弯系数表】可供使用：一是带有.blt扩展 名的文本文件，二是嵌入的Excel电子表格。本小节介绍第二种类型。
在SolidWorks中，所生成的新【折弯系数表】保存在嵌入的Excel 电子表格程序内，根据需要可以将【折弯系数表】的数值添加到电子表 格程序中的单元格内。
第一章 第二章 第三章 第四章 第五章 第六章
《SOLDWORKS 2009基础教程》课件
4.1 基本术语
4.1.4 折弯系数表
除直接指定和由【K-因子】来确定【折弯系数】之外，还可以利用 【折弯系数表】来确定。在【折弯系数表】中可以指定钣金零件的【折 弯系数】或【折弯扣除】数值等，【折弯系数表】还包括【折弯半径】、 【折弯角度】以及板件的厚度。
solidworks钣金设计教程
solidworks钣金设计教程SolidWorks钣金设计教程钣金是一种常见的制造过程，用于制造各种各样的金属零件和产品。
SolidWorks是一种流行的机械设计软件，可以帮助工程师在三维环境中进行钣金设计工作。
本教程将介绍SolidWorks中的一些基本功能和技巧，帮助您在钣金设计中更加高效和准确地工作。
1. 创建零件在SolidWorks中，您可以使用各种方法创建钣金零件。
最常见的方法是使用基本的二维几何图形（例如线条和圆弧）来定义零件的外形。
可以使用线和弧线工具来创建这些图形，并使用约束和尺寸工具来确保它们满足设计要求。
2. 创建扁平模式钣金设计中的一个重要步骤是创建零件的扁平模式，也称为展开图。
扁平模式显示了零件在未加工状态下的形状，方便在机械加工之前进行设计和校验。
SolidWorks提供了自动展开功能，可以根据零件的几何形状生成扁平模式。
3. 添加弯曲特征钣金零件通常需要进行折弯或弯曲来得到所需的形状。
在SolidWorks中，您可以使用弯曲特征来模拟这些操作。
通过定义弯曲的角度、半径和位置，您可以对零件进行准确的形状控制。
还可以在零件上添加多个弯曲特征，以实现更复杂的形状。
4. 创建连接和固定件在实际应用中，钣金零件通常需要与其他零件连接或固定。
SolidWorks提供了各种连接和固定件选项，例如螺栓、螺母、焊缝和铆接等。
通过将这些连接和固定件添加到零件中，您可以更好地模拟实际生产过程，并确保零件的稳固性和可靠性。
5. 进行仿真和分析SolidWorks还提供了强大的仿真和分析功能，可以帮助您评估钣金零件的设计性能。
通过应用荷载、约束和材料属性，您可以模拟零件在实际工作条件下的行为，并评估其强度和刚度等特性。
这些信息可以帮助您优化设计，并决定是否需要进行进一步的改进。
通过学习这些基础知识和技巧，您可以在SolidWorks中进行高效和准确的钣金设计工作。
请记住，钣金设计是一个综合性的过程，需要结合材料力学、制造工艺和实际应用要求等方面的考虑。
Solid_Works钣金培训手册
9．完成斜接法兰 斜接法兰命令添加了三 个法兰和生成了三个折 弯，
在法兰相接处自动生成 了切口和释放槽。
10．视图 切换到标准轴侧视图。
钣金·11
钣金
边线法兰
边线法兰用来动态地为钣金零件的边 线添加法兰，通过选中一条边线来拖 动法兰的尺寸和方向。对话框中的设 置可改变边线法兰轮廓，法兰长度和 法兰位置，缺省的释放槽类型和折弯 半径都可改变。
折叠用来将一个或多个展开的折弯折回。它常常与展开联合使 用。 ■从菜单中选择：插入，特征，钣金，折叠…
■或者点击钣金工具栏中的工具图标 。
30．折叠 使用折叠折回展平的折 弯，使用同一个固定面， 点击收集所有折弯 SolidWorks 就会选中所 有展开的折弯。点击确 定。
钣金·19
钣金
31．切除结果 切除穿过折弯并折叠起来。
介绍： 基体法兰
如何找到命令
基体法兰是用来生成钣金零件的基体特征。这种法兰的生成如 同给定厚度值和折弯半径值的拉伸一样。开环的轮廓与薄壁特 征拉伸一样。 ■从菜单中选择：插入，特征，钣金，基体法兰…
■点击钣金工具栏中工具图标 。
3 基体法兰 点击基体法兰命令并且 改变设置
终止类型=给定深度 （深度）=9.5" （厚度）=0.0359" （折弯半径）=0.1" 材料厚度加在轮廓里边， 用反向来改变方向。 点击确定添加法兰
用关联设计钣金零件 像其他零件设计一样钣金零件可用关联设计生成。编辑零件和 其它自顶向下的工具可用来产生钣金零件。
4·钣金
SolidWorks 高级培训手册
钣金
用钣金特征 进行设计
钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄 壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值， 如果需要释放槽，软件能够加上。SolidWorks 为满足这类需求 定制了特殊的钣金工具。
solidworks高级培训钣金(33页)
薄片 （Tab）
薄片特征可以为钣金零件 添加具有相同厚度的薄片 ，薄片特征的草图必须在 已有平面上绘制
基体法兰(Base Flange)
1. 基体法兰 是新钣金零件中的第一个特征 2. 基体法兰 被添加到SolidWorks零件后,系统就会将该零件标记 为钣金零件 3. 特定的钣金特征被添加到FeatureManager设计树
薄片（Tab ）
系统会自动将薄片特征的深度设置为钣金零件的厚度。至于深度的方向，系统会 自动将其设置为与钣金零件重合，从而避免实体脱节。
薄片草图的属性包括：
➢ 草图可以是单一闭环、多重闭环或多重封闭轮廓。 ➢ 草图必须位于垂直于钣金零件厚度方向的基准面或平面上。 ➢ 可以编辑草图，但不能编辑定义。
欲生成一个基体法兰特征：
1. 生成一个符合标准的草图
2. 单击钣金工具栏上的基体－法兰/薄片
或单击插入、钣金、基体法兰
。
基体-法兰 PropertyManager 上的控件会根据草图而更新。例如，如果是单一闭环轮廓草图，就不会
出现方向1和方向2框。
✓ 在Direction1(方向1) 和Direction2(方向2)下，为终止条件 和总深度 设置参数。 ✓ 在Sheet Metal Parameters(钣金参数)下,设置钣金的厚度 与折弯半径参数,在Reverse direction(反向)中指定反向加厚草 图 ✓ 在Bend Allowance(折弯系数)下选择一折弯系数类型 ✓ 在Auto Relief(自动切释放槽)下，选择一释放槽类型
基体法兰 (Base Flange )
基体法兰支持的轮廓草图： 单一开环 单一闭环 多重封闭轮廓
SolidWorks 2013第8章 钣金设计
钣金零件通常用作零部件的外壳，或者用于
支撑其他零部件。SolidWorks可以独立设计 钣金零件，而不需要对其所包含的零件作任 何参考，也可以在包含此内部零部件的关联 装配体中设计钣金零件。
8.1 基本术语
在钣金零件设计中经常涉及到一些术语，包
括折弯系数、折弯系数表、K因子和折弯扣除 等。
的比率。包含K因子的折弯系数使用以下计算 公式。 BA＝（R＋KT）A／180
8.1.4 折弯扣除
Lt＝A＋B－BD
8.2 零件设计
8.2.1 生成钣金零件
8.2.2 将现有零件转换为钣金零件
8.3 编辑特征
8.3.1 切口
8.3.2 展开
8.3.3 折叠
8.3.4 放样折弯
8.1.1 折弯系数
8.1.2 折弯系数表
折弯系数表指定钣金零件的折弯系数或者折
弯扣除数值。折弯系数表还包括折弯半径、 折弯角度以及零件厚度的数值。有两种折弯 系数表可供使用，一是带有*.BTL扩展名的文 本文件，二是嵌入的Excel电子表格。
8.1.3 K因子
K因子代表中立板相对于钣金零件厚度的位置
8.4 成形工具
8.5 范
例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选取此特征通过右视 基准面进行特征镜像
钣金举例
通过薄片功能形成图上 所示，矩形的中心点和 边界的中心点对齐
钣金举例
在面上建立一直线到边界 距离=10mm，通过绘制 的折弯进行90度弯折，其 中折弯位置是材料在外
钣金举例
通过展开指令进行切除 的动作
钣金举例
在钣金面上做一草图矩 形进行切除
钣金举例
放样折弯
选择两非封闭的轮廓才能进行放样折弯
实体模型转换钣金零件
钣金设计中的交叉折断工艺处理
钣金零件中插入倒角特征
钣金实例
课后练习题 A
课后练习题 B
课后练习题 C
钣金的实际厚度 折弯系数：分K因子、折弯系数、 折弯扣除，使用者可通过加工机器 的经验数据来填写 释放槽：分矩形、撕裂形和矩圆形
边线法兰
法兰参数：选定需要形成 的板料的边，可以控制其 圆角和板料之间的缝隙
编辑法兰轮廓： 在图形区 域，拖动草图绘制实体之 一来修改草图。 法兰长度： 设置板料的长度
法兰位置： 材料在内 、材料 在外 、折弯向外 、虚拟交点 中的折弯
法兰位置
斜接法兰
课堂练习
课堂练习
褶边
褶边类型：闭合 、开环、 撕裂形 、滚轧
展开/折叠 （用于三维建模中的展开切除）
展开－解除压缩（用于出工程图时的展开图）
解除压缩
课堂练习
绘制的折弯
小提示： 1、在草图中只允许使用直线。 2、可为每个草图添加多条直线。 3、折弯线长度不一定非得与您 正折弯的面的长度相同。
钣金厚度 =3mm，圆直 径=40mm，进行 切除贯穿
钣金举例
通过斜接法兰在 此绘制草图，形 成如图中所示
钣金举例
选取此面作为镜像面 进行实体镜像
钣金举例
选取此边进行边界法 兰，深度为30mm， 等距15mm，边界尺 寸看编辑法兰轮廓。
钣金举例
通过折叠指令进行还原
钣金举例
在选定变上进行边线法 兰，法兰深度=85mm， 角度=75度，其中折弯 位置是材料在外
钣金举例
在对此法兰面进行对接， 通过闭合角命令，边角 类型选重叠，开放折弯 区域勾选
钣金举例
然后对其进行钣金（解 除压缩）展开
钣金举例
插入到工程图中通过查 看调色板拖入视图
钣金成型工具的绘制
停止面的选框选取实体 表面，要移动的面里的 选框点选圆柱的顶面
钣金成型工具入库
完成之后进行保存，保 存到自设的文件夹中
钣金成型工具入库
在右边的设计库中选取 添加文件夹，然后找到 前面所保存的文件夹， 点击确定
钣金成型工具放置
从设计库中拖入其视图，点选TAB键代 表其正反方向，在此之前，鼠标右键点 选成型工具库，勾选下图看到的成型工 具文件夹，才能进行以上的操作。
转折
固定投影长度勾选的话， 转折出来的总长相当于展 开的长度
小提示： 1、在草图中只允许使用直线。 2、可为每个草图添加多条直线。 3、折弯线长度不一定非得与您 正折弯的面的长度相同。
课堂练习
闭合角
小提示：开放折弯区域代表 圆角处的缝合。
焊接的边角
断开边角
边角剪裁
钣金举例
给定深度=75mm
钣金件工具组
基 本 法 兰
边 线 法 兰
斜 褶 绘 闭 转 边 放 成 接 边 制 合 折 角 样 形 法 的 角 折 工 兰 折 弯 具 弯
拉 伸 切 除
簡 展 折 展 不 插 切 易 開 叠 开 折 入 口 直 弯 折 孔 弯
基本法兰
钣金规格：可通过BOM 设定钣金的厚度方便选择
小提示：基体法兰 还可以作为薄片功 能来使用
SolidWorks 钣金学习讲义
钣金使用时机
钣金零件通常用作零组件的包覆物,或用于支撑其它零组 件。 钣金件的形成的两种方式： 1、用SolidWorks的特征建构 2、直接使用钣金工具指令完成,甚至可交互运用。 钣金其最大的功能,在于其展开图的呈现。
小提示：凡是变形或不等肉厚的 零件模型,皆不适合成为钣金零件。
