自动水位系统的工作原理
水位自动控制系统的原理是什么
水位自动控制系统就是将水位信号转换为开关信号，再用这个开关信号去控制交流接触器，交流接触器再控制一个水泵，就可以达到水位自动控制的目的。
水泵有各种各样的工作方式，所以交流接触器也有多种设计方案，这些电气元件按照设计方案连接起来就是电气控制箱。
现有多种成熟的设计方案，如GKY1X单台泵系统、GKY2X双台泵系统等等，在网上可以查到各种各样的设计原理图。
水泵电气控制箱是很常用的控制设备，工作可靠、使用寿命长。
影响水位自动控制系统可靠性和使用寿命的关键因素是液位传感器，就是将水位信号转换为开关信号这一部分。
现在主要有电极式、UQK/GSK干簧管式、光电式、压力式、GKY和超声波式等几种方式。
这些方式检测原理不同，因而水位自动控制的原理也不同。
下面，我们根据液位传感器的检测方式来讲解水位自动控制系统的原理，这是决定水位自动控制系统使用寿命和可靠性的主要因素。
一、电极式液位控制原理电极式是最早的液位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合，水泵就开始抽水。
图1为电极式在水中控制原理示意图。
但是电极在水中会分解而且会吸附很多杂质。
如果不及时清理，电极就会失去作用，这是电极式液位传感器固有的缺陷。
电极式液位传感器的制造非常简单，有人将导线外皮拨开，插到水里就可以做成电极式液位控制器。
所以电极式液位控制器造价很低，价格便宜，但使用寿命很短。
即使采用不锈钢做电极，也需要2-3个月清理一下，在污水中电极的使用寿命就更短了。
图1二、UQK/GSK干簧管液位控制原理干簧管将电极触点密封在玻璃管内，这样就不直接接触液体了，所以电极不会吸附杂质，使用寿命提高。
干簧管的特点就是接近磁铁，触点就会吸合。
所以我们将干簧管固定在管壁内固定的位置。
浮子里装上磁铁，随着浮力沿着管壁上下滑动，见图2。
当浮子经过干簧管时，触点吸合。
干簧管触点一般直接驱动交流接触器，可以控制水泵启动。
GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。
水位控制器工作原理

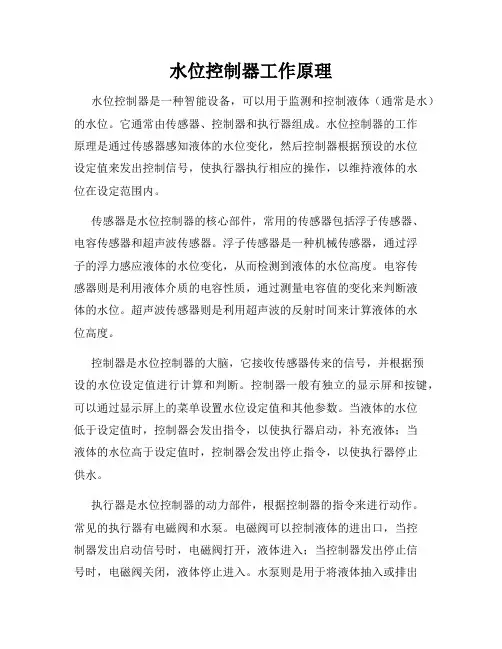

水位控制器工作原理水位控制器是一种智能设备，可以用于监测和控制液体（通常是水）的水位。
它通常由传感器、控制器和执行器组成。
水位控制器的工作原理是通过传感器感知液体的水位变化，然后控制器根据预设的水位设定值来发出控制信号，使执行器执行相应的操作，以维持液体的水位在设定范围内。
传感器是水位控制器的核心部件，常用的传感器包括浮子传感器、电容传感器和超声波传感器。
浮子传感器是一种机械传感器，通过浮子的浮力感应液体的水位变化，从而检测到液体的水位高度。
电容传感器则是利用液体介质的电容性质，通过测量电容值的变化来判断液体的水位。
超声波传感器则是利用超声波的反射时间来计算液体的水位高度。
控制器是水位控制器的大脑，它接收传感器传来的信号，并根据预设的水位设定值进行计算和判断。
控制器一般有独立的显示屏和按键，可以通过显示屏上的菜单设置水位设定值和其他参数。
当液体的水位低于设定值时，控制器会发出指令，以使执行器启动，补充液体；当液体的水位高于设定值时，控制器会发出停止指令，以使执行器停止供水。
执行器是水位控制器的动力部件，根据控制器的指令来进行动作。
常见的执行器有电磁阀和水泵。
电磁阀可以控制液体的进出口，当控制器发出启动信号时，电磁阀打开，液体进入；当控制器发出停止信号时，电磁阀关闭，液体停止进入。
水泵则是用于将液体抽入或排出的设备，当控制器发出启动信号时，水泵开始工作；当控制器发出停止信号时，水泵停止工作。
水位控制器的工作原理可以通过一个简单的流程来描述：首先，传感器感应液体的水位，并将信号传输到控制器；控制器接收到传感器的信号，并与预设的水位设定值进行比较；根据比较的结果，控制器发出相应的指令；执行器根据指令进行相应的操作，以维持液体的水位在设定范围内。
这个过程循环反复，实现了对液体水位的自动控制。
水位控制器在实际应用中具有广泛的用途，例如用于水塔、水箱的水位控制，用于污水处理厂的液位控制，用于家庭冷水机组的水位控制等。
全自动水位控制器工作原理
全自动水位控制器工作原理1. 水位控制器的概念在我们日常生活中，水可是不可或缺的，无论是浇花、洗衣，还是洗澡，水的需求随处可见。
想象一下，你在家里准备给花儿们浇水，却发现水桶空了，真是让人心急如焚啊！这时候，全自动水位控制器就像是个可靠的好朋友，它能帮我们解决水位问题，确保我们不再为“缺水”而烦恼。
1.1 水位控制器的构造那么，这个水位控制器究竟是个什么东西呢？其实，它的构造简单得很，主要由传感器、控制器和阀门三部分组成。
传感器就像是水位的“侦探”，负责探测水面的高低；控制器则是大脑，接收传感器传来的信号，发出指令；而阀门就像是水的“守门员”，根据指令来开关水流。
简简单单，但功能却强大无比！1.2 工作原理工作原理嘛，其实也不复杂。
传感器监测到水位低于设定值，就会将信号传给控制器。
控制器接到信号后，立即命令阀门打开，水源开始涌入水槽，直到水位达到预设的高点，阀门再自动关闭。
这样的过程就像是一场默契的舞蹈，水位在“舞动”，生活也因此更加便捷。
2. 应用场景全自动水位控制器的应用场景可真是广泛，从家庭到工业，无处不在。
在家庭中，水位控制器常常被用在水箱、游泳池和鱼缸里。
想象一下，家里的鱼缸如果水位太低，鱼儿们可就要“干涸”了，幸好有了这个小设备，鱼儿们可以悠然自得地游来游去，真是美滋滋啊！而在工业上，水位控制器更是发挥着不可替代的作用，保障着生产线的正常运转。
2.1 维护与保养不过，像任何设备一样，全自动水位控制器也需要定期维护和保养。
我们得定期检查传感器，确保它的灵敏度；阀门的清洁也很重要，不然一旦堵塞，水流就会受到影响。
就像我们人一样，保持身体健康才能更好地工作嘛！2.2 注意事项在使用过程中，还要注意一些细节。
比如，不要让水位控制器长时间暴露在阳光直射下，这样会影响它的寿命；另外，定期给它做个“体检”，确保各个部分都在良好的工作状态。
只有这样，才能让这个“水管小助手”长久陪伴我们的生活。
3. 总结全自动水位控制器就像是生活中的一个小精灵，默默地守护着我们的水源，让我们能随心所欲地使用水，不再为水位问题操心。
水位控制器自动工作原理图
水位控制器自动工作原理图
很抱歉，作为一个文本AI模型，我无法提供图像或图表。
不
过我可以为你描述一下水位控制器的自动工作原理。
水位控制器主要用于控制液体的水位，以确保液体的恰当水平。
自动水位控制器通常包括以下几个主要组件：传感器、控制器和执行器。
1. 传感器：传感器用于监测液体的水位，并将水位信号传输给控制器。
常见的水位传感器有浮球传感器、压力传感器和电容传感器等。
2. 控制器：控制器是自动水位控制系统的核心部件，通过接收传感器发送的水位信号并进行处理，控制执行器的动作。
控制器根据预设的水位范围来判断是否需要进行控制操作。
3. 执行器：执行器根据控制器的指令，控制液体的进出口。
例如，当水位过高时，执行器会打开排水阀门，使液体流出，以降低水位。
当水位过低时，执行器会打开进水阀门，使液体流入，以提高水位。
整个自动水位控制系统通过传感器、控制器和执行器的相互配合，实现对液体水位的自动调节。
具体的工作流程和信号传递方法可能会根据不同的水位控制器类型和设计而有所差异。
液位自动控制系统分析
二．系统分析2.1系统工作原理浮球杠杆式液位自动控制系统原理示意图工作原理：当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱中流入水量与流出水量相等，从而液面保持在希望高度上。
一旦流入水量或流出水量发生变化，水箱液面高度便相应变化。
例如，当液面升高时，浮子位置亦相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的流量减少。
此时，水箱液面下降，浮子位置相应下降，知道电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度，反之，若水箱液面下降，则系统会自动增大阀门开度，加大流入的水量，使液面升到给定的高度。
2.2系统分解水位自动控制系统由浮子，杠杆，直流电动机，阀门及水箱控制部分构成。
根据不同的需要可以对各部分进行不同的设计。
该系统结构简单，安装方便，操作简便直观，可以长期连续稳定在无人监控状态下运行。
液位控制系统原理方框图如下所示：图22.3．数学模型2.3.1浮子、杠杆、电位计（比例环节）浮球杠杆测量液位高度的原理式U o=U总b∆ℎal式中Uo为电位计的输出电压，U总为电位计两端的总电势，b a⁄为杠杆的长度比，∆ℎ为高度的变化，l为电位计电阻丝的中点位置到电阻丝边缘的长度。
则：G1(s)=K12.3.2微分调理电路（微分环节）由于水面震荡，导致浮子不稳定，在电位计的输出电压与电动机的输入端之间接一个微分调理电路，对输入的电压进行调理传递函数为G2(s)=K2s2.3.3电动机（惯性环节）查资料知电动机的传递函数：G3(s)=K3Ts+12.3.4减速器（比例环节）这是一个比例环节，增益为减速器的减速比。
故，传递函数为G4(s)=K42.3.5控制阀（积分环节）这是一个积分环节，故，传递函数为G5(s)=K5s2.3.6水箱（积分环节）这是一个积分环节，实际液位Y是流入量Q in与流出量Q out的差值∆Q对时间t的积分。
水位控制器工作原理
水位控制器工作原理
水位控制器是一种常见的自动控制设备，常用于对水位的监测和调节。
其工作原理可以概括如下：
1. 水位传感器：水位控制器通过安装在水箱或储水器中的水位传感器来监测水位的高低。
水位传感器可以是浮球开关、电极式传感器或压力传感器等。
2. 控制电路：水位传感器将水位信息传输给控制电路，通过对水位信号进行处理和判断，控制电路能够判断水位处于高位、低位还是中位。
3. 控制输出：根据控制电路的判断结果，水位控制器会输出相应的控制信号。
这些信号可以通过继电器或晶体管等元件控制水泵、进水阀或排水阀等设备的开关状态。
4. 动作控制：根据输出信号的控制，水泵、进水阀或排水阀等设备会被启动或关闭。
当水位过低时，水位控制器会使水泵启动，将水箱或储水器中的水增加到设定水位；当水位过高时，水位控制器会使水泵停止或排水阀启动，将水箱或储水器中的水减少至设定水位。
通过以上的工作原理，水位控制器可以实现对水位的自动监测和调节，从而避免水位过高或过低带来的问题，确保水位在设定范围内维持稳定。
这对于一些需要定量供水或排水的应用场合非常重要，如水处理系统、智能农业灌溉系统等。
水位控制系统工作原理
水位控制系统工作原理
水位控制系统是一种用于监测和控制水位的设备，常用于水池、水塔、河流和水利工程等地方。
该系统的工作原理基于水位测量和控制装置。
首先，系统中安装有水位传感器，用于测量水位的高度。
传感器能够根据水位的变化发出相应的信号。
接下来，传感器将测量到的水位信号传送给控制器。
控制器根据接收到的信号来判断水位的高低，并根据预设的水位设定值来进行调整。
控制器与一台或多台执行器连接，这些执行器可以是阀门、泵或其他类型的控制装置。
当水位高于或低于设定值时，控制器将通过操作执行器来调整水位。
例如，当水位过高时，控制器通过控制阀门或泵将多余的水排出，直到水位降至设定值为止。
相反，当水位过低时，控制器将通过开启阀门或泵来补充水源，直到水位升至设定值。
通过不断监测和调整水位，水位控制系统能够确保水位在所需的范围内稳定运行。
这对于保护水资源、防止水位溢出或干涸具有重要意义。
总之，水位控制系统通过水位传感器、控制器和执行器之间的协调工作，实现对水位的监测和控制，以确保水位稳定运行。
水位控制系统工作原理
水位控制系统工作原理水位控制系统是一种用于监测和控制液体水位的自动化系统，它在工业生产、环境监测、农业灌溉等领域有着广泛的应用。
其工作原理主要包括传感器检测、信号传输、控制执行等几个方面。
首先，水位控制系统的工作原理是基于传感器的检测。
传感器通常安装在液体容器的上、下部位，通过测量液位高度来实现对水位的监测。
常用的传感器有浮子式传感器、电容式传感器、超声波传感器等。
这些传感器能够将检测到的水位信息转化为电信号，为后续的控制提供准确的数据支持。
其次，水位控制系统通过信号传输将传感器获取的水位信息传送至控制中心。
传统的信号传输方式主要是通过导线连接，将传感器采集的信号传输至控制设备。
而随着无线技术的发展，如今也有许多水位控制系统采用无线传输技术，通过无线模块将信号传输至控制终端，实现远程监控和控制。
接着，控制中心接收到传感器传来的水位信息后，根据预设的控制策略，通过控制执行器对水位进行调节。
控制执行器通常是阀门、泵或其他控制装置，它们能够根据控制中心发送的指令，自动调节液体的流入或流出，从而实现对水位的精确控制。
此外，水位控制系统还包括了一些辅助设备，如控制面板、报警装置等。
控制面板用于设置和调整控制参数，监视系统运行状态；报警装置则能够在水位异常时发出警报信号，提醒操作人员进行处理，确保系统安全运行。
总的来说，水位控制系统通过传感器检测、信号传输、控制执行等环节，实现了对液体水位的自动化监测和控制。
它能够提高生产效率，减少人力成本，保障生产安全，对于各种液位控制场景都具有重要的意义和价值。
随着科技的不断进步，水位控制系统的工作原理也在不断完善和创新，为各行各业的发展带来了更多可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动水位系统的工作原理
自动水位系统是一种用于监测和控制水位的设备，广泛应用于水处理、污水处理、水利工程、农业灌溉等领域。
其工作原理是通过传感器感知水位变化，将信号传输给控制器，控制器再根据预设的水位值控制水泵或阀门的开关，从而实现自动控制水位的目的。
自动水位系统的核心部件是水位传感器，它可以根据不同的原理分为多种类型，如浮球式、压力式、电容式、超声波式等。
其中，浮球式水位传感器是最常见的一种，它通过浮球的上下浮动来感知水位变化，再将信号传输给控制器。
压力式水位传感器则是通过测量水压力的变化来判断水位高低，电容式水位传感器则是利用电容的变化来感知水位变化，超声波式水位传感器则是利用超声波的反射来测量水位高度。
无论采用哪种类型的水位传感器，其工作原理都是基于物理原理的，即利用物理量的变化来感知水位变化。
传感器将感知到的水位信号转换成电信号，再通过信号线传输给控制器。
控制器根据预设的水位值，判断当前水位是否达到设定值，如果达到设定值，则控制水泵或阀门关闭，停止供水或排水；如果水位低于设定值，则控制水泵或阀门开启，开始供水或排水。
自动水位系统的优点是可以实现自动化控制，减少人工干预，提高工作效率和精度。
同时，自动水位系统还可以实现远程监测和控制，
通过互联网或手机APP等方式，实现远程控制和数据传输，方便用户随时随地了解水位情况和进行控制操作。
自动水位系统的应用范围非常广泛，可以应用于各种水处理、污水处理、水利工程、农业灌溉等领域。
例如，在水处理领域，自动水位系统可以实现自动控制水箱的水位，保证水箱始终保持足够的水量，避免因水位不足而影响水处理效果；在污水处理领域，自动水位系统可以实现自动控制污水池的水位，避免污水溢出和污染环境；在农业灌溉领域，自动水位系统可以实现自动控制灌溉水位，避免浪费水资源和影响农作物生长。
自动水位系统是一种非常实用的设备，可以实现自动化控制和远程监测，广泛应用于各种领域。
其工作原理是基于物理原理的，通过传感器感知水位变化，再将信号传输给控制器，控制器根据预设的水位值控制水泵或阀门的开关，从而实现自动控制水位的目的。
