基底处理碎石换填施工方案
完整版 换填法地基处理施工方案
换填法地基处理施工方案一、 编制依据二、 施工准备(一) 技术准备换填施工前，根据换填材料对垫层参数进行设计，主要有：垫层的厚度、垫层的宽度、承载力和沉降四个方面。
垫层设4.2.2 条要求。
1、垫层厚度的确定换填垫层厚度一般为 0.5m ~3m 。
太厚施工较困难，太薄则换土垫层的作用不显著。
所垫层厚度的确定，除应满足计算要求外，还应根据当地经验综合考虑。
2、垫层宽度的确定垫层的宽度除应满足基础地面应力扩散的要求外，还应考虑垫层侧面土的强度条件，防止垫层材料由于侧面土的强度不足或由于侧面土的较大变形而向侧边挤出，增大垫层的竖向变形，使建筑物沉降增大。
3、垫层承载力的确定经换填处理后的地基，由于理论计算方法尚不完善，垫层的承载力宜通过现场荷载试验确定，如对于一般工程可直接用标准贯入试验、静力触探和取土分析法等。
4、沉降计算垫层地基的沉降分两部分，一是垫层自身的沉降，二是软弱下卧层的沉降，由于垫层材料模量远大于下卧层模量，所以在一般情况下，软弱下卧层的沉降量占整个沉降量的大部分。
(二) 材料准备在垫层的施工中，填料质量的好坏、是直接影响垫层施工质量的关键因素。
确定换填土的来源、种类、规格等参数。
常见的换填材料有砂石、粉质粘土、灰土、粉煤灰、矿渣、其他工业废渣及土工合成材料，各类换填材料应满足《建筑地基处理技术规范》（JGJ 79-2012）4.2.1 条要求。
(三) 机具准备施工主要机械见下表。
压实机械选用：垫层施工应根据不同的换填材料选择不同的施工机械。
粉质粘土、灰土宜采用平碾、振动碾和羊足碾，中小型工程也可采用蛙式打夯机、柴油夯；砂石等宜采用振动碾；粉煤灰宜用平碾、振动碾、平板式振动器、蛙式夯；矿渣宜采用平碾、振动碾、平板式振动器。
三、工艺流程土方换填施工流程图四、施工要点施工准备1、查明待换填地层土性质及地质现象；2、了解上沟、塘、洞等分布范围和深度及地下管线、防空洞及地下障碍物的分布范围和走向；3、查明填土的成分、范围、厚度、均匀性、填筑年限和方法等；4、查明地下水的埋藏条件、类型、埋深等。
碎石基底换填施工方案
碎石基底换填施工方案引言碎石基底换填是一种常见的基础工程施工方案，适用于道路、桥梁、建筑物等工程中的基础处理。
本文将介绍碎石基底换填施工的步骤和方法，以及注意事项。
步骤1.现场准备：进行碎石基底换填之前，需要先对场地进行清理和平整。
确保场地没有多余的杂物和障碍物，并进行必要的水平修正。
2.测量与标定：根据工程设计要求，测量出基底的高程和坡度，并进行标定。
这将有助于后续的施工工序。
3.选择合适的碎石：根据工程设计要求，选择适合的碎石材料。
碎石应具有一定的强度和稳定性，能够承受基础负荷。
4.铺设碎石：将选好的碎石铺设在基底上。
铺设过程中要确保碎石的均匀分布，并注意控制碎石的厚度和密实度。
5.振实碎石：使用振动器或其他设备对铺设好的碎石进行振实。
振实的目的是提高碎石的密实度和稳定性，确保其能够承受更大的荷载。
6.填充与调整：根据需要，可以在碎石表面进行填充和调整，以达到设计要求的高程和坡度。
7.压实碎石：使用压路机或其他设备对填充好的碎石进行压实。
压实的目的是进一步提高碎石的密实度和稳定性。
8.检查与修正：完成碎石基底的施工后，进行必要的检查和修正。
确保碎石基底的平整度和稳定性符合设计要求。
注意事项1.材料选择：选择适合的碎石材料非常重要。
碎石应有一定的强度和稳定性，以确保基底的承载能力和稳定性。
2.振实与压实：振实和压实是保证碎石基底稳定性的重要工序。
振实过程中要均匀分布振动力，并控制振动次数和振动强度。
压实过程中要注意避免过度压实，以免破坏碎石的结构和稳定性。
3.施工环境：施工环境也对碎石基底的施工质量有一定影响。
在潮湿或多雨的天气下，施工会更加困难，可能导致碎石基底的稳定性下降。
此时，可以考虑采取适当的排水措施，以减少水分对施工的影响。
4.施工期限：合理安排施工期限对碎石基底的质量和稳定性也很重要。
过长的施工期限可能导致碎石受到外界因素的影响，从而影响基底的稳定性。
5.施工监督：在施工过程中，要进行定期的监督和检查。
基底处理碎石换填施工方案
基底处理碎石换填施工方案
1.1松软段处理措施
地基采用碎石换填处理，地基处理宽度为路堤两侧坡脚外1.0m及路堑两侧坡脚范围内，垫层顶面不得低于原地面。
碾压后地基承载力不小于150KPa。
1.2施工开始条件
1）清除填方路基用地范围内的垃圾、有机物残渣及原地面以下草皮、树根和表土，清除的腐殖土不得随意丢弃，应进行统一堆放。
2）测量放样。
测量路基用地范围桩及边桩。
3）临时排水。
做好场地附近的排水工作，保持场地干燥，以保证工程质量和施工的顺利进行，在路堤施工前，应排除基底积水，在路基两侧挖零时排水沟，并与永久排水设施相结合。
排出的水流，不得流入农田、耕地；亦不得引起水沟淤积和路基冲刷。
4）地表清理。
路堤填筑前应对原地面全部进行清除基底表层植被，挖除树根。
5）挖台阶。
地面自然横坡缓于1:5时，可清除表面草皮、植被土并压实后直接填筑路基。
当原地面坡度陡于1:5时，应自上而下挖台阶，台阶宽度、高度应符合施工图要求。
1.3碎石摊铺
碎石用自卸汽车运至填筑区，等间距倾倒，卸碎石间距应充分考虑分层松摊厚度不跨越30cm，推土机配合高山机摊铺。
并包管修整路堤边坡后的路堤边缘有足够的压实度。
1.4压实
1.5质量检测。

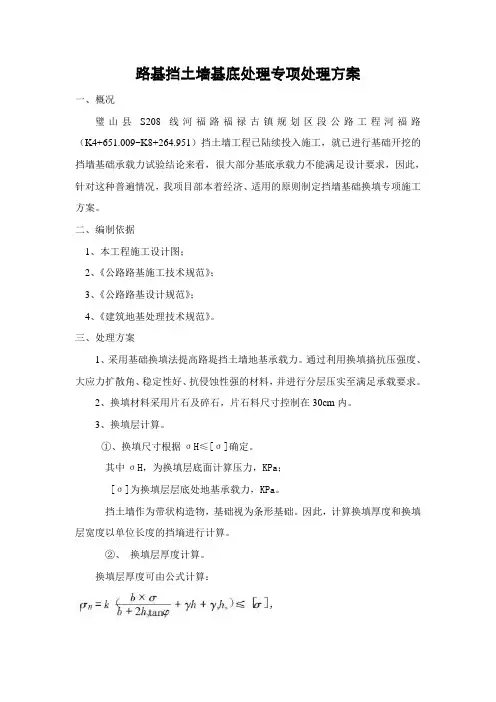

挡土墙基础换填专项处理方案
路基挡土墙基底处理专项处理方案一、概况璧山县S208线河福路福禄古镇规划区段公路工程河福路（K4+651.009~K8+264.951）挡土墙工程已陆续投入施工，就已进行基础开挖的挡墙基础承载力试验结论来看，很大部分基底承载力不能满足设计要求，因此，针对这种普遍情况，我项目部本着经济、适用的原则制定挡墙基础换填专项施工方案。
二、编制依据1、本工程施工设计图；2、《公路路基施工技术规范》；3、《公路路基设计规范》；4、《建筑地基处理技术规范》。
三、处理方案1、采用基础换填法提高路堤挡土墙地基承载力。
通过利用换填搞抗压强度、大应力扩散角、稳定性好、抗侵蚀性强的材料，并进行分层压实至满足承载要求。
2、换填材料采用片石及碎石，片石料尺寸控制在30cm内。
3、换填层计算。
①、换填尺寸根据σH≤[σ]确定。
其中σH，为换填层底面计算压力，KPa；[σ]为换填层层底处地基承载力，KPa。
挡土墙作为带状构造物，基础视为条形基础。
因此，计算换填厚度和换填层宽度以单位长度的挡墒进行计算。
②、换填层厚度计算。
换填层厚度可由公式计算：其中:b为挡墙基础宽度；σ为由荷载引起的挡墙基础地面平均压应力；&为换填材料应力扩散角；Υ为原地面至换填层顶面之间回填土容重；Υs为换填材料容重；hs 为换填层厚度；h为原地面至换填层层顶距离；k为安全系数，可根据《公路路基设计规范》JTGD30-2004表5.4.2-1取值。
由上式公式可知,换填层层顶荷载和挡土墙墙底宽度不变的前提下,换填层层底应力σn与换填层厚度hs 之间呈曲线变化关系,当换填层厚度（本公式可通过函数偏导求最大值法求得）后，换填层层底应力随换填层层厚增加而减小变为随换填层厚度增加而增大。
目前公路工程中普遍认为换填厚度为1.5-3m，小于1.5m 换填作用甚微。
③、换填宽度计算换填层宽度的计算中，不考虑换填层侧土承压能力，即换填层在传递荷载过程中，不对侧土产生横向压力。
地基处理(碎石桩)专项施工方案
中铁一局西平铁路第二项目部地基处理（碎石桩）专项施工方案1.适用范围中铁一局西平铁路第二项目部所属管段设计起至里程为DK156+122～DK200+000,共计43.878km，其中多处为湿软性地基，为了消除其湿软特性，提高地基承载力，对该段进行了专门的地基处理设计，管段内前后地基处理有类型有：碎石桩地基处理、灰土挤密桩地基处理、强夯地基处理、砂卵石换填地基处理等。
本管段DK168+400～DK170+100、DK177+650～DK177+630及DK179+400～DK179+520、DK199+200～DK200+000段路基基底均设置碎石桩处理, 碎石桩顶铺设0.5m厚砂卵石垫层，垫层内铺设一层80KN/m的土工格栅。
碎石桩桩径0.5m，桩间距为1.5m，呈等边三角形布置，施工范围为两侧坡脚线以内。
其中DK1 DK168+400～DK170+100段桩长6m，共计29256根；DK177+650～DK177+630及DK179+400～DK179+520段桩长4～７m，共计23795；DK199+200～DK200+000段其中DK199+200～DK199+600桩长5.0m，DK199+600～DK200+000桩长6.0m，共计11888根。
本专项方案为明确地基处理范围内碎石桩施工作业的工艺流程、操作要点、相应的工艺标准及检测方法，规范碎石桩的施工作业，保证地基处理的质量。
2.作业准备2.1内业技术准备对施工图纸认真进行的审核，积极组织技术人员认真学习实施性施工组织设计，澄清有关的技术问题，熟悉规范，技术标准。
制定施工安全保证措施及应急预案，对施工人员进行技术交底和上岗前的技术培训，考核合格后持证上岗。
2.2外业技术准备认真核对施工图纸，收集现场的施工数据并和施工图对照，如有不一致的地方及时更正。
对施工范围内的障碍物及时的清楚，并处理好和当地的用地关系。
3.施工技术要求(1)先施两侧的桩，然后再施工中间的桩。
碎石回填施工方案
构筑物基础碎石换填处理施工方案1、工程概况蒲城清洁能源化工有限责任公司渭北煤化工园区180万吨甲醇、70万吨聚烯烃项目厂外供水净化工程土建工程一期设计规模为10万m3/d，二期设计为20万m3/d，本期为一期工程，为10万m3/d的净水厂土建工程。
根据变更设计图纸要求，净水厂内构筑物基础均采用碎石换填地基处理，材料采用级配碎石，其中粒径小于2.0mm的碎石不应超过总重的45％，最大粒径不易超过50mm，压实系数不小于0.94，换填处理后的地基承载力不小于190Kpa。
调蓄水池取水泵房、换热站基底碎石换填厚度为0.8m；供水泵房、变配电室、加药间、加氯间、反冲洗设备间基底碎石换填厚度为1.0m； G型空气擦洗滤池车间基底碎石换填厚度为1.5m，G型滤池基底-2.65m以下碎石换填厚度为1.0m，-0.4m至-2.65m之间全部用碎石填实；HPS澄清池车间基底碎石换填厚度为1.5m，以上基础换填处理范围为每边宽出基础外边缘0.5m。
2、编制依据2.1各构筑物基础处理变更图纸及相关设计要求；2.2《建筑地基基础工程施工质量验收规范》（GB50202—2002）；2.3《湿陷性黄土地区建筑规范》（GB50025-2004）；2.4《土工试验方法标准》（GB／T50123-1999）；2.5《建筑地基处理技术规范》（JGJ79—2002）；2.6《陕西省建筑工程人工地基质量监督检测技术规定》陕质监总发（2003）056号。
3、施工准备工作及现场情况根据设计图纸的要求，结合施工现场的实际情况，构筑物基础换填施工前必须先施工场区内临时道路及保证水电畅通。
由于施工场地处土壤含水量高，地下水丰富，经现场试验确定基坑开挖深度超过4.0m时必须进行降水处理，本工程中只有HPS澄清池基础深度超过4.0m，该基础在开挖施工前沿基坑周围打设深度15.0m、直径0.3m的砂管井12座，在降水达到7天后开始基坑开挖施工，并在开挖过程中不间断持续降水，直至基底碎石换填施工完毕后停止降水。
级配碎石换填施工作业指导书
目录1适用范围...................................................... - 1 - 2作业准备...................................................... - 1 - 3技术要求...................................................... - 1 - 4施工程序、工艺流程及要求...................................... - 1 - 5施工要求...................................................... - 3 - 6劳动组织...................................................... - 4 - 7材料要求...................................................... - 4 - 8机械设备配置.................................................. - 5 - 9质量控制与检验................................................ - 5 - 10安全及环保要求............................................... - 6 -郑万高铁湖北段ZWZQ-7标路基工程路基换填施工作业指导书1.适用范围适用于郑万高铁湖北段ZWZQ-7标路基工程换填级配碎石施工。
2.作业准备⑴平整场地，清除地面杂物及地上和地下的一切障碍物，特别是建筑垃圾及建筑物的基础构造。
做好排水设施，施工前疏干地表积水，换填过程中基坑内渗水及时排除。
⑵组织技术及有关人员学习设计文件及相关的施工技术规范，技术人员进行技术交底和现场换填范围进行测量放样。
水泥稳定碎石底基层施工方案
水泥稳定碎石底基层施工方案一、前言随着城市建设的不断进步，道路基础工程也变得日益重要。
水泥稳定碎石底基层施工方案作为一种常用的施工方法，对于道路的耐久性和承载力有着显著的改善作用。
本文将就水泥稳定碎石底基层的施工方案进行探讨。
二、施工准备2.1 材料准备•水泥：按照设计配比准备。
•碎石：选用坚硬、质量优良的碎石。
•水：清洁无污染的自来水。
•辅助材料：根据需要准备其他适当的辅助材料。
2.2 设备检查•搅拌设备：确保搅拌设备运转正常。
•铺设设备：检查道路铺设设备是否完好。
三、施工步骤3.1 清场和基础处理•清理基础：清除基础表面的杂物和泥土。
•基础处理：根据设计要求，在基础表面进行必要的处理工作，确保基础平整牢固。
3.2 碎石铺设•碎石铺设：将选用的碎石均匀铺设在基础表面，厚度按设计要求进行控制。
3.3 水泥搅拌•水泥配制：按照设计配比将水泥和水进行搅拌，直至达到均匀的状态。
3.4 水泥渗透•渗透处理：将搅拌好的水泥液均匀浇洒在碎石表面，通过自重和振动使水泥均匀渗透到碎石内部。
3.5 养护•养护处理：在水泥凝固前对碎石底基层进行适当的养护，以确保水泥充分硬化。
四、质量控制4.1 碎石质量•碎石选择：选择坚硬、质量优良的碎石，确保碎石无泥土和有机杂物。
4.2 水泥配比•配比准确性：按照设计要求准确配制水泥，保证水泥的质量和数量符合要求。
4.3 施工质量•施工工艺：严格按照施工规范进行操作，控制施工质量。
五、总结水泥稳定碎石底基层施工是道路基础工程中的重要环节，正确的施工方案可以有效提高道路的承载力和耐久性。
通过合理的施工准备、严格的施工工序和质量控制措施，可以确保施工质量达标，为道路的使用和维护提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基底处理碎石换填施工方案
1.1松软段处理措施
地基采用碎石换填处理，地基处理宽度为路堤两侧坡脚外1.0m及路堑两侧坡脚范围内，垫层顶面不得低于原地面。
碾压后地基承载力不小于150KPa。
1.2施工开始条件
1）清除填方路基用地范围内的垃圾、有机物残渣及原地面以下草皮、树根和表土，清除的腐殖土不得随意丢弃，应进行统一堆放。
2）测量放样。
测量路基用地范围桩及边桩。
3）临时排水。
做好场地附近的排水工作，保持场地干燥，以保证工程质量和施工的顺利进行，在路堤施工前，应排除基底积水，在路基两侧挖零时排水沟，并与永久排水设施相结合。
排出的水流，不得流入农田、耕地；亦不得引起水沟淤积和路基冲刷。
4）地表清理。
路堤填筑前应对原地面全部进行清除基底表层植被，挖除树根。
5）挖台阶。
地面自然横坡缓于1:5时，可清除表面草皮、植被土并压实后直接填筑路基。
当原地面坡度陡于1:5时，应自上而下挖台阶，台阶宽度、高度应符合施工图要求。
6）压实。
整平、压实必须达到规定要求，方可进行填方作业。
平整场地等大面积的填土采用碾压方法，对较小面积填土工程采用夯击法压实法。
压实作业操作时应遵循先轻后重，先慢后快、先边后中的原则，碾压过程中始终保持压路机行驶方向的直线性。
到达碾压地段的尽头时应迅速而平稳地换向，并使左右相邻压实带有1/3的重叠量，对于压不到的地边角，应辅以人力或小型机具夯实。
1.3碎石摊铺
碎石用自卸汽车运至填筑区，等间距倾倒，卸碎石间距应充分考虑分层松摊厚度不超过30cm，推土机配合平地机摊铺。
并保证修整路堤边坡后的路堤边缘有足够的压实度。
1.4压实
压实之前对填料含泥量进行检测，其值不得超过最大含泥量。
压实采用自行式压路机进行，先慢后快，先静压后振动，碾压时直线段由路基两侧向中间进行，曲线段由路基内侧向外侧进行。
相邻碾压应重叠1/3～1/2压痕，相邻纵向碾压段互
压2m。
碾压遍数及前进速度按试验确定的数据控制。
1.5质量检测
每层填筑压实后应进行宽度、压实厚度及地基承载力自检，平整度，自检合格后报监理工程师检查，签证后方可填筑下一层。
地基承载力检测采触探仪进行，确定相关系数报监理工程师批准后方可使用。
