广厦DWG转换程序使用说明
广厦CAD软件教程
A、控制配筋的弯矩和剪力值，其显示形式为：-43/12/-4116/20/1844/-43第一排显示本跨梁左支座、中间和右支座的负弯矩；第二排显示本跨梁左支座、中间和右支座的正弯矩；第三排显示本跨梁左支座和右支座的剪力值；如果显示有0,表示为构造。
B、竖向恒载作用下的梁端弯矩和剪力值，其显示形式为：-17M-1523V-22第一排显示本跨梁左支座和右支座的弯矩；第二排显示本跨梁左支座和右支座的剪力值。
（余下各种工况下的梁端弯矩和剪力值显示格式同上）。
1.显示砖墙计算结果菜单位置：主菜单¾按钮窗口¾砖墙结果图7-4A、抗震验算结果——给出抗震验算的结果：抗力和荷载效应比，蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果，而黑色数据为各门窗间墙段的结果。
当没有门、窗、洞时两结果相同；B、受压验算结果——给出受压验算的结果：抗力和荷载效应比，蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果，而黑色数据为各门窗间墙段的结果；C、砖墙剪力——给出剪力设计值，单位kN，蓝色数据为各大片墙体(包括门窗洞口在内)剪力设计值，而黑色数据为各门窗间墙段的结果；D、砖墙轴力——给出轴力设计值，单位kN/m，蓝色数据为各大片墙体(包括门窗洞口在内)每延米轴力设计值，而黑色数据为各门窗间墙段的结果。
2.显示构件编号菜单位置：主菜单¾按钮窗口¾显示编号显示墙、柱、梁、板编号。
图7-53.显示荷载菜单位置：主菜单¾按钮窗口¾显示荷载梁荷载——显示导荷后梁上所有荷载标准值（包含梁自重）显示荷载图形表现形式：L1/q——————梁上均布荷载；L2/P/a—————梁上集中力；L3/q/a/b/c————梁上对称梯形荷载；L4/q1/ a/ q2/b——梁上分布荷载；L5/q/a/b————梁上三角形荷载。
L1、L2、L3、L4、L5是荷载类型，其具体描述为：q图7-6Pa图7-7TYPE L3:qa bc图7-8TYPE L4:q1 q2ab图7-9TYPE L5:qa b图7-10梁上荷载经如下步骤合并后，显示在绘图板上：a)所有活载乘上0.98再除以1.35变为恒载；b)所有均布荷载合并为一个荷载；c)所有同位置集中力合并，不同位置不能合并；d)其余为梁上分布荷载，对每个分布荷载循环，组成L3，L4，L5；e)形状相同的L3合并，形状相同的L5合并。
广厦CAD系统说明书
第1章广厦建筑结构CAD起步1为什么要采用广厦建筑结构CAD广厦建筑结构CAD系统是一个面向民用建筑的多高层结构CAD软件。
可完成从建模、计算到施工图自动生成与处理的砌体结构、钢筋混凝土结构、钢结构和它们的混合结构的一体化设计工作，结构材料可以是砖、钢筋混凝土和钢，结构计算部分包括空间薄壁杆系计算SS和空间墙元杆系计算SSW。
广厦建筑结构CAD系统是在容柏生院士的指导下，由XX省建筑设计研究院和XX 市广厦软件XX联合开发的。
广厦建筑结构CAD系统于1996年12月18日通过专家鉴定， SSW分析程序于20XX11月通过建设部组织的鉴定,新规X版广厦建筑结构CAD系统于20XX12月13日通过建设部组织的鉴定。
广厦CAD已被全国约5000家设计单位正式采用，是XX开发的结构CAD的杰出代表。
使用广厦建筑结构CAD的理由：1) AutoCAD风格的模型输入和图纸编辑；2〕快速、高质量的施工图生成技术；3) 墙元杆系SSW和薄壁杆系SS两大空间分析程序；4) 异形柱建模、计算和出图的设计功能完善；5) 复杂砖混、底框、内框、外框和边框的处理能力；6) 一次建模、多套计算，最后出图的设计流程；7) 国内两大集成化结构CAD之一，功能齐全，结果稳定可靠；8) 优惠价格，可以人手一套；9) 优秀的服务态度和质量。
2广厦建筑结构CAD安装步骤2.1支持的Windows系统有：Windows 9x/ME/NT/2000/XP，网络USB狗支持跨网段。
2.2个人版、单位版和授权版安装1)在没有插软件狗的情况下，运行光盘上“软件狗驱动程序\MicroDogInstdrv.exe〞安装软件狗驱动程序；2)插上并口软狗或USB软件狗；3)若插上USB软件狗有提示“寻找新硬件〞,选择继续，一直到安装完毕；4)运行光盘上的\gs10\Setup.exe，直至安装完毕。
更详细的内容见光盘上的“单机版和授权版安装和卸载说明.txt〞文件。

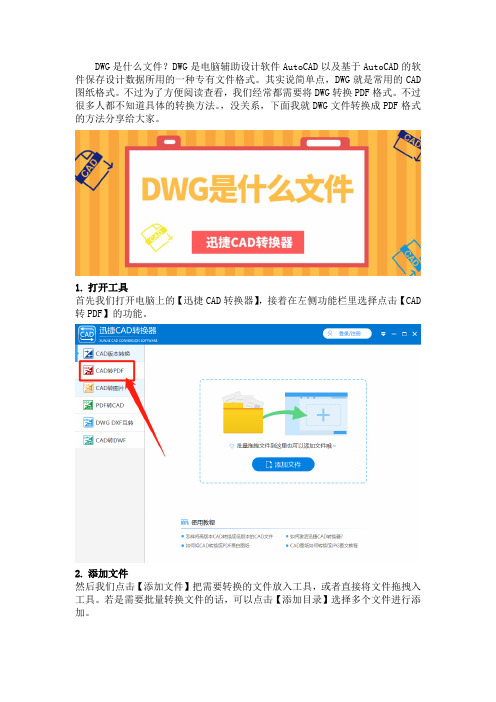

DWG是什么文件？分享DWG转换成PDF的方法
