频谱仪的内部原理
频谱分析仪原理
频谱分析仪原理频谱分析仪原理：一、定义频谱分析仪是指用于测定信号的频率和幅度的仪器。
它可以把信号分解成若干个个分量，分析各部分能量分布，从而获得有关信号谱特性的信息。
二、原理频谱仪主要有傅立叶变换和谱分析法两种原理：1、傅立叶变换原理：傅立叶变换是研究任何时变信号的工具，它可以将时变信号变换为时频域的信号（时、频）。
这种变换使信号在时间和频率两个域之间互相均衡，从时域到频域的变换为变换分解，即可以将函数展开（分解）为定量和定调的系列能量分量。
傅立叶变换包括快速傅立叶变换（FFT）和傅立叶变换（FT）。
2、谱分析原理：谱分析是用于描述频率和相位特性的方法，即谱线。
它是分析信号频谱的工具，主要用来表示频率和强度的分布情况，从而判断频率的特性。
谱分析方法可以将信号从时域变换到频域，也可以将信号分析出其中的各频段成分，从而可以显著的提高信号的性能。
三、特点1、频谱分析仪能够ご把同维护信号分解成不同频率段的成分，并分析各频段能量分布，以获得有关信号谱特性的信息；2、能够检测信号的谐波污染程度，观测信号中不同频率段信号谱形变化，从而分析信号特性；3、它能够把信号分解成不同频率段，在系统调整时更易定位系统性问题；4、可以对控制环境中的电磁噪声进行监测，并可以对复杂的电磁噪声源进行监控把握。
四、应用频谱分析仪广泛应用于数据处理、机器学习、电磁环境测量、信号分析分离及信号检测等多项领域。
在电路分析领域，频谱分析仪可对系统传出电流波形进行分析，它可以检测信号中的谐波污染程度，快速观测信号分布，并以此加以分析外界电磁环境中检测信号的变化，从而及早发现和处理系统变化；同时，在系统调整时，可以把信号分解为不同频段，定位系统性问题，以此调整系统参数，改善系统性能；另外，在电磁噪声信号测量方面，频谱分析仪能够监测控制环境中电磁噪声，并能对复杂的电磁噪声源进行监控，从而准确分析控制环境中的电磁噪声成分及其变化，提高控制环境的稳定度。
实时频谱仪—工作原理
实时频谱仪—工作原理实时频谱仪是一种用于频谱分析的仪器，能够对电磁信号的频谱进行实时监测和分析。
它在无线通信、无线电频谱监测、雷达系统等领域中具有广泛的应用。
实时频谱仪的工作原理是基于快速傅里叶变换（FFT）算法和数字信号处理技术。
下面将详细介绍实时频谱仪的工作原理。
1. 信号输入实时频谱仪通过天线或者传感器接收到待测信号，这个信号可以是任何频率范围内的电磁信号。
待测信号经过放大、滤波等前置处理后，进入频谱仪的输入端。
2. 采样待测信号进入频谱仪后，需要进行采样。
采样是将连续的摹拟信号转换为离散的数字信号的过程。
频谱仪通过高速模数转换器（ADC）将摹拟信号转换为数字信号。
3. 数字信号处理采样后的数字信号进入数字信号处理单元。
该单元主要包括数字滤波器、快速傅里叶变换（FFT）和功率谱计算等模块。
3.1 数字滤波器数字滤波器用于滤除待测信号中的杂散干扰和噪声。
它可以根据需要选择不同的滤波算法和参数，以实现对信号的精确滤波。
3.2 快速傅里叶变换（FFT）FFT是实时频谱仪中最重要的算法之一。
它将时域信号转换为频域信号，实现了信号的频谱分析。
FFT算法能够高效地计算出信号的频谱信息，使得频谱仪能够在较短的时间内对信号进行分析。
3.3 功率谱计算通过FFT算法得到的频谱信息可以进一步计算得到信号的功率谱密度。
功率谱密度表示信号在不同频率上的功率分布情况，可以用来描述信号的频谱特性。
4. 数据显示经过数字信号处理后，实时频谱仪将计算得到的频谱信息进行显示。
通常，频谱信息以图形的形式展示，可以是频谱图、水平图等。
频谱图能够直观地显示信号的频率分布情况，匡助用户对信号进行分析和判断。
5. 参数设置和控制实时频谱仪通常具有多种参数设置和控制功能，用户可以根据需要进行调整。
例如，可以设置频率范围、分辨率带宽、采样率等参数，以满足不同应用场景的需求。
总结：实时频谱仪是一种通过快速傅里叶变换和数字信号处理技术对电磁信号进行频谱分析的仪器。
频谱仪的原理
频谱仪的原理频谱仪是一种用来测量信号频谱的仪器，它可以将信号在频率上的分布情况显示出来，是电子测量中常用的一种仪器。
频谱仪的原理是基于信号的频谱分析，通过对输入信号进行频谱分解，将不同频率的成分分离出来并显示在屏幕上。
下面我们将详细介绍频谱仪的原理。
首先，频谱仪的工作原理是基于傅里叶变换的原理。
傅里叶变换是一种将时域信号转换为频域信号的数学方法，通过傅里叶变换，我们可以将信号分解为不同频率的正弦波成分。
频谱仪利用这一原理，将输入信号进行傅里叶变换，然后将得到的频谱信息显示在屏幕上。
其次，频谱仪的原理还涉及到信号的采样和数字化。
当输入信号进入频谱仪时，首先需要对信号进行采样，将连续的信号转换为离散的数据点。
然后，这些数据点经过模数转换，转换为数字信号，方便进行数字信号处理。
频谱仪会对这些数字信号进行傅里叶变换，得到信号的频谱信息。
此外，频谱仪的原理还包括信号的滤波和显示。
在进行频谱分析之前，频谱仪会对输入信号进行滤波处理，去除掉不需要的频率成分，以保证测量结果的准确性。
然后，频谱仪会将经过傅里叶变换得到的频谱信息显示在屏幕上，通常以频率为横轴，信号强度为纵轴，显示出信号在频率上的分布情况。
最后，频谱仪的原理还涉及到仪器的灵敏度和分辨率。
频谱仪的灵敏度是指它对信号强度的检测能力，通常用dBm（分贝毫瓦）来表示。
而频谱仪的分辨率则是指它对信号频率的分辨能力，通常用kHz或MHz来表示。
在实际应用中，我们需要根据测量需求选择合适灵敏度和分辨率的频谱仪，以确保测量结果的准确性。
综上所述，频谱仪的原理是基于傅里叶变换的频谱分析原理，通过对输入信号进行采样、数字化、滤波和显示，得到信号在频率上的分布情况。
同时，频谱仪的灵敏度和分辨率也是影响测量结果的重要因素。
通过对频谱仪的原理进行深入理解，我们可以更好地应用频谱仪进行信号分析和测量。

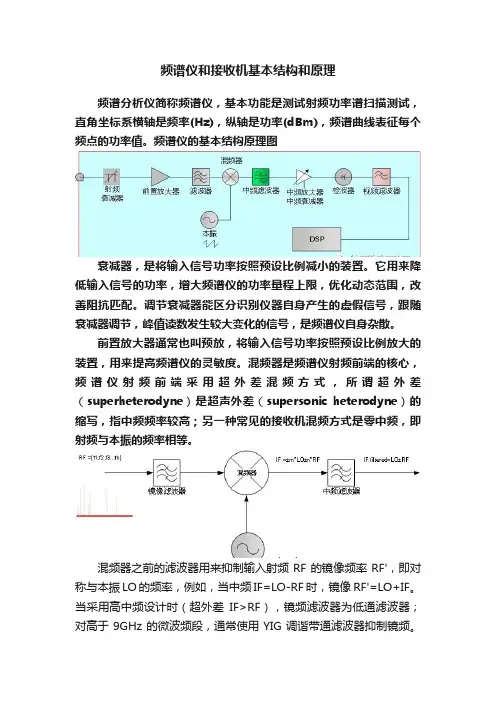

频谱仪和接收机基本结构和原理
频谱仪和接收机基本结构和原理频谱分析仪简称频谱仪，基本功能是测试射频功率谱扫描测试，直角坐标系横轴是频率(Hz)，纵轴是功率(dBm)，频谱曲线表征每个频点的功率值。
频谱仪的基本结构原理图衰减器，是将输入信号功率按照预设比例减小的装置。
它用来降低输入信号的功率，增大频谱仪的功率量程上限，优化动态范围，改善阻抗匹配。
调节衰减器能区分识别仪器自身产生的虚假信号，跟随衰减器调节，峰值读数发生较大变化的信号，是频谱仪自身杂散。
前置放大器通常也叫预放，将输入信号功率按照预设比例放大的装置，用来提高频谱仪的灵敏度。
混频器是频谱仪射频前端的核心，频谱仪射频前端采用超外差混频方式，所谓超外差（superheterodyne）是超声外差（supersonic heterodyne）的缩写，指中频频率较高；另一种常见的接收机混频方式是零中频，即射频与本振的频率相等。
混频器之前的滤波器用来抑制输入射频RF的镜像频率RF'，即对称与本振LO的频率，例如，当中频IF=LO-RF时，镜像RF'=LO+IF。
当采用高中频设计时（超外差IF>RF），镜频滤波器为低通滤波器；对高于9GHz的微波频段，通常使用YIG调谐带通滤波器抑制镜频。
中频滤波器带宽就是我们通常说到的分辨率带宽RBW，频谱仪带宽按照-3dB定义(功率50%)，EMI接收机按照-6dB带宽定义(电压50%)。
现代频谱仪常用模拟滤波器结合数字滤波器的方式实现中频滤波。
最后一级混频和中频放大后的中频滤波器是模拟带通滤波器，位于ADC 之前。
数字滤波器是用预设的滤波器算法和带宽，与通过IQ矢量FFT 的获得中频频谱相乘，从而实现中频滤波过程。
检波器，用来检测中频信号电压包络获取电平测量值的器件。
模拟中频信号，经过包络检波器，输出峰值包络也就是视频信号，经ADC转为数字信号，经数字视频滤波（对应视频滤波器），然后检波运算。
检波方式分为峰值、采样、RMS和平均等。
频谱分析仪的原理和应用
频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。
频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。
频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。
2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。
频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。
3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。
功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。
4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。
常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。
二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。
下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。
通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。
•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。
这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。
2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。
通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。
•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。
通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。
3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。
频谱仪原理及使用方法
频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。
频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。
一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。
频谱仪的工作原理主要包括三个步骤：采样、转换和显示。
1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。
采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。
2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。
最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。
3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。
频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。
二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。
2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。
采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。
3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。
根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。
4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。
5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。
可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。
6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。
7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。
频谱仪原理
在频谱分析仪中，频率分辨率是一个非常重要的概念，它是由中频滤波器的带宽所确定的，这个带宽决定了仪器的分辨带宽。例如，滤波器的带宽是100KHZ。那么谱线频率就有100KHZ的不定性，也即在一个滤波器的带宽频率范围内，出现了两条谱线的话，则仪器不能检出这两条谱线，而只显示一条谱线，此时仪器所反映的谱线电平（功率）是这两条谱线的电平功率的叠加。因此会出现测量误差。所以，对于两条紧密相关的谱线，其分辨力取决于滤波器的带宽。
2、 视频滤波器
检波器输出端往往存在直流分量和交流分量，直流分量代表着中频带宽内存在的能量，所以通过视频滤波器可达到提取直流分量去除一些交流分量，这样能给出更稳定的无噪声输出。采用宽带滤波器时噪声的波动较大，采用窄带滤波器时波动显著减少，两者的噪声平均值却一样，也就是说滤波器不会降低平均噪声电平，但能减少噪声的峰值电平。因而能暴露出用较宽视频滤波器不能看到的低电平信号。但在某些情况下，如分析一些特殊的噪声信号时，我们则需要较宽的视频滤波器带宽，以便观察和分析，所以我们可根据不同的情况来设置视频滤波器的带宽。
视频滤波器的带宽和分辨带宽的关系是：检波前的噪声可以通过较窄的分辨带宽来降低，从而降低检波器的噪声输出电平；检波后的噪声则通过窄带视频滤波器来平滑减少噪声波动，但不能降低噪声的平均功率电平。
频谱仪分辨率带宽、视频带宽辨析和设置
在测量无线信号系统指标中，常常要用到频谱仪，为了使测量结果准确，在频谱仪的使用上常涉及到一个分辨带宽设置的问题。要弄清这个问题，得要知道一些频谱仪的基本原理。图1是频谱仪的基本原理框图。图中的中频频率（输入信号通过与本振信号的和频或差频产生），本振受斜波发生器的控制，在斜波发生器的控制下，本振频率将从低到高的线性变化。这样在显示时，斜波发生器产生的斜波电压加到显示器的X轴上，检波器输出经低通滤波器后接到Y轴上，当斜波发生器对本振频率进行扫描时显示器上将自动绘出输入信号的频谱。检波器输出端的低通滤波器称为视频滤波器，用在分析扫描时对响应进行平滑。
频谱治疗仪的原理
频谱治疗仪的原理文章目录一、频谱治疗仪的原理二、频谱治疗仪的禁用人群三、频谱治疗仪的操作方法频谱治疗仪的原理1、频谱治疗仪的原理经过不断的实践探索和改进,利用频谱治疗疾病的曙光渐渐明亮起来了。
到目前为止,人类已经可以利用频谱治疗很多疾病了。
利用频谱治疗疾病的关键是首先必须掌握人体各种组织细胞的固有频率,人体组织细胞的种类繁多,频谱范围非常宽,因此有些频谱治疗仪是宽频设计,它的频谱几乎函盖了所有的人体组织细胞的频率范围,所以这种治疗仪是一种泛泛的保健型治疗仪,还无法精确治疗某种特定的疾病。
为了治疗特定的疾病我们必须做到频率、作用范围、作用时间准确。
因此频谱治疗仪的选定是有科学道理的,并不是象有些厂家宣传的那样包治百病的神机。
频谱治疗的机理到目前为止还是处在不断探索中,我们有理由相信,频谱治疗必将在人类战胜疾病方面占有一定的地位。
2、频谱治疗仪是什么频谱仪模拟人体频谱对生命与疾病作用机制,激发体内物质的基本质点谐振,工作时通过通过辐照将电磁能转化成人体易于吸收的生物能促进血液循环、改善血液流变性、促进新陈代谢、改善神经系统功能、提高机体免疫能力的作用。
3、频谱治疗仪技术革新生物频谱技术不断创新,运用这一技术研制生产的频谱仪也在更新换代,继第一代,又推出新型系列频谱仪,采用新型频谱材料和现代工艺精制而成,渗透力更强,性能更优异,使用更方便,充满人性化,迎合了众多消费者的需求,一上市就倍受消费者青睐。
频谱仪坚持与中外一流的医疗机构合作,开展多方面科研项目。
多年的深入研究,生物频谱技术从上世纪七八十年代“人体频谱”概念的建立,已深入到今天的分子生物水平研究。
周林频谱仪科研部门又开拓出系列频谱健康产品,将“生物频谱”技术与纺织技术相结合,研制出一种新型的功能材料,赋予普通纤维以崭新的保温保健功能。
频谱治疗仪的禁用人群1、不得与体内植入电子器械、人工心脏、人工肺等同时使用。
2、恶性肿瘤,高热症患者,活动性结核、有出血倾向、精神障碍疾病、带心脏起搏器者禁用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱仪的内部原理
频谱是频率谱密度的简称，是频率的分布曲线。
复杂振荡分解为振幅不同和频率不同的谐振荡，这些谐振荡的幅值按频率排列的图形叫做频谱。
频谱仪的分类：
一般分为FFT(快速傅里叶变化)和扫频式频谱仪。
其中FFT式频谱仪适合窄分析带宽，快速测量场合，扫频式频谱仪适合宽频带分析场合。
频谱仪内部原理：
1、输入衰减器
信号进入频谱仪后，先经过一个输入衰减器，作用为防止大信号进入混频器，造成混频器过载，增益压缩，畸变。
衰减器雨后面的中频放大器是互动的，中频放大器补偿前面的衰减值，保证信号大小不变。
2、低通滤波器
低通滤波器决定了频谱仪的分析能力，频谱仪上标注的频率范围就是由此滤波器决定。
3、混频器
混频器，通过本振(LO)将输入信号下变频到中频。
4、中频滤波器
中频滤波器即频谱仪面板上设置的RBW，是可调的，调节RBW会影响频率选择性，信噪比和测试速度。
5、包络检波器
将中频信号转换为基带信号或者视频信号。
有正向检波(显示值)，负向检波(显示小值)，采样检波(显示中值)。
6、视频滤波器
一般为一低通滤波器，此滤波器主要是为了减少噪声的峰峰值变化，测试小信号时会用到。
标签: 频谱仪。
