如何区分单模光纤与多模光纤
小常识:单模光纤和多模光纤的判断方法

单模光纤和多模光纤的判断方法
单模光纤和多模光纤的判断方法:
1 通过颜色判断:一般的单模光纤都是黄色的,多模一般都是橙色的
2 通过粗细判断:一般粗的为多模光纤,细的为单模光纤
3 通过标识精确判断:MM(Multi Mode)多模;SM(single MOde)单模
单模光纤个多模光纤的区别
1 产生光信号的发射装置是不一样的
单模光纤是使用激光做为信号的发射源
多模光纤使用的是发光二极管产生LED那种光的信号
2纤芯的直径和材质是不一样的
单模光纤直径比较细多模光纤的直径比较粗
单模光纤需要传输更远的距离,所材质做的比较精细,指标要求要高。

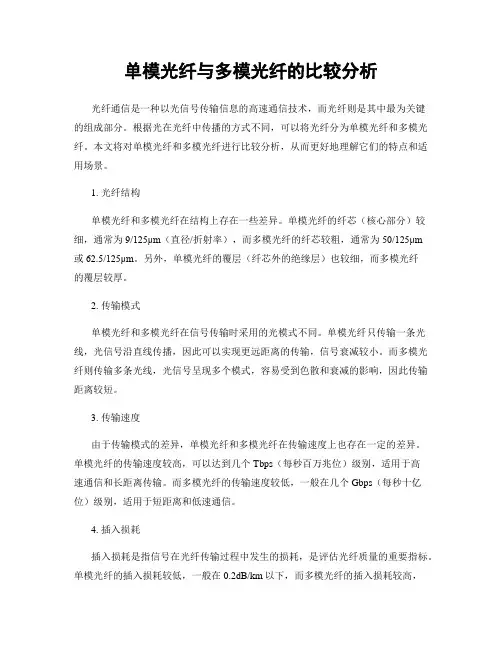

单模光纤与多模光纤的比较分析

单模光纤与多模光纤的比较分析光纤通信是一种以光信号传输信息的高速通信技术,而光纤则是其中最为关键的组成部分。
根据光在光纤中传播的方式不同,可以将光纤分为单模光纤和多模光纤。
本文将对单模光纤和多模光纤进行比较分析,从而更好地理解它们的特点和适用场景。
1. 光纤结构单模光纤和多模光纤在结构上存在一些差异。
单模光纤的纤芯(核心部分)较细,通常为9/125μm(直径/折射率),而多模光纤的纤芯较粗,通常为50/125μm或62.5/125μm。
另外,单模光纤的覆层(纤芯外的绝缘层)也较细,而多模光纤的覆层较厚。
2. 传输模式单模光纤和多模光纤在信号传输时采用的光模式不同。
单模光纤只传输一条光线,光信号沿直线传播,因此可以实现更远距离的传输,信号衰减较小。
而多模光纤则传输多条光线,光信号呈现多个模式,容易受到色散和衰减的影响,因此传输距离较短。
3. 传输速度由于传输模式的差异,单模光纤和多模光纤在传输速度上也存在一定的差异。
单模光纤的传输速度较高,可以达到几个Tbps(每秒百万兆位)级别,适用于高速通信和长距离传输。
而多模光纤的传输速度较低,一般在几个Gbps(每秒十亿位)级别,适用于短距离和低速通信。
4. 插入损耗插入损耗是指信号在光纤传输过程中发生的损耗,是评估光纤质量的重要指标。
单模光纤的插入损耗较低,一般在0.2dB/km以下,而多模光纤的插入损耗较高,一般在3dB/km左右。
因此,在长距离传输和高要求的应用中,单模光纤更能保证信号质量。
5. 适用场景基于以上的特点比较,单模光纤和多模光纤适用于不同的场景。
单模光纤适用于需要高速、长距离传输的应用,如国际通信、长距离电话线路和光纤到户等。
多模光纤适用于短距离和低速通信,如局域网、智能家居和电视信号传输等。
6. 总结综上所述,单模光纤和多模光纤在结构、传输模式、传输速度、插入损耗和适用场景等方面存在差异。
单模光纤适合用于高速、长距离传输,具有较低的插入损耗和较高的传输速度;而多模光纤适用于短距离和低速通信,适合一些家庭和办公场所的应用。

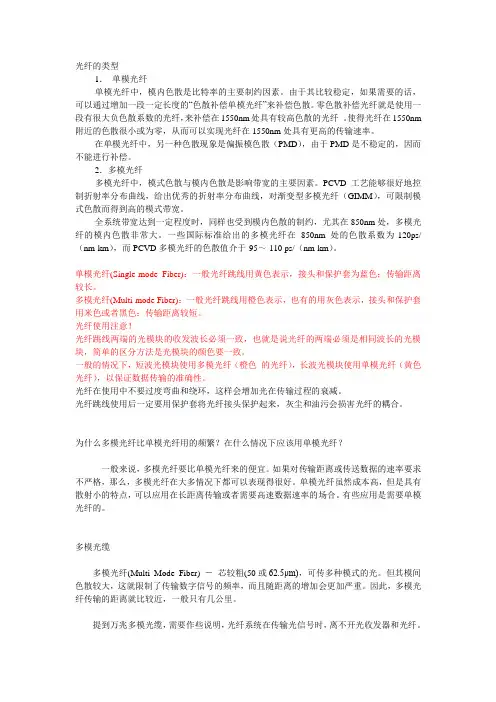

多模光纤和单模光纤的区别

光纤的类型1.单模光纤单模光纤中,模内色散是比特率的主要制约因素。
由于其比较稳定,如果需要的话,可以通过增加一段一定长度的“色散补偿单模光纤”来补偿色散。
零色散补偿光纤就是使用一段有很大负色散系数的光纤,来补偿在1550nm处具有较高色散的光纤。
使得光纤在1550nm 附近的色散很小或为零,从而可以实现光纤在1550nm处具有更高的传输速率。
在单模光纤中,另一种色散现象是偏振模色散(PMD),由于PMD是不稳定的,因而不能进行补偿。
2.多模光纤多模光纤中,模式色散与模内色散是影响带宽的主要因素。
PCVD工艺能够很好地控制折射率分布曲线,给出优秀的折射率分布曲线,对渐变型多模光纤(GIMM),可限制模式色散而得到高的模式带宽。
全系统带宽达到一定程度时,同样也受到模内色散的制约,尤其在850nm处,多模光纤的模内色散非常大。
一些国际标准给出的多模光纤在850nm处的色散系数为-120ps/(nm·km),而PCVD多模光纤的色散值介于-95~-110 ps/(nm·km)。
单模光纤(Single-mode Fiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。
多模光纤(Multi-mode Fiber):一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短。
光纤使用注意!光纤跳线两端的光模块的收发波长必须一致,也就是说光纤的两端必须是相同波长的光模块,简单的区分方法是光模块的颜色要一致。
一般的情况下,短波光模块使用多模光纤(橙色的光纤),长波光模块使用单模光纤(黄色光纤),以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环,这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来,灰尘和油污会损害光纤的耦合。
为什么多模光纤比单模光纤用的频繁?在什么情况下应该用单模光纤?一般来说,多模光纤要比单模光纤来的便宜。
光纤单模与多模的区别

4.传输距离在2Km以内的,可选用多模光线,超过2Km可用中继或选用单模光缆。实际中,在3KM以内用多模,如果是3-20km距离就用单模,如果是20km以上就需要中继了!
4、发送和接收 有两种光源可被用作信号源:发光二极管LED(light-emitting diode)和半导体激光ILD(injection laser diode)。它们有着不同的特性 光纤的接收端由光电二极管构成,在遇到光时,它给出一个点脉冲。光电二极管的响应时间一般为1ns,这就是把数据传输速率限制在1Gb/s内的原因。热噪声也是个问题,因此光脉冲必须具有足够的能量以便被检测到。如果脉冲能量足够强,则出错率可以降到非常低的水平。
光纤分类方式有几种, 按光在光纤中的传输模式分:
单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm,包层外直径125μm,单模光纤的纤芯直径为8.3μm,包层外直径125μm。光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。光纤损耗一般是随波长加长而减小,0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km,1.55μm的损耗为0.20dB/km,这是光纤的最低损耗,波长1.65μm以上的损耗趋向加大。由于OHˉ的吸收作用,0.90~1.3未能充分利用。80年代起,倾向于多用单模光纤,而且先用长波长1.31μm。
处,单模光纤的材料色散和波导色散一为正、一为负,大小也正好相等。这就是说在1.31μm波长处,单模光纤的总色散为零。从光纤的损耗特性来看,1.31μm处正好是光纤的一个低损耗窗口。这样,1.31μm波长区就成了光纤通信的一个很理想的工作窗口,也是现在实用光纤通信系统的主要工作波段。1.31μm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的,因此这种光纤又称G652光纤。
如何分辨光纤是单模还是双模

有好多朋友不知道如何分辨光纤是单模还是双模,今天告诉大家一些常识:是多模与单模的区分1、跳线颜色多模(MM)是橘红色或绿色的,单模(SM)是黄色的;2、你能看见A4b,A8b...表示多模4芯,多模8芯,而B4b,B8b,B48B...表示单模4,8,48芯SO:A表示多模,B表示单模另外单模上还有个标计9/125多模为62.5/125或50/125单模光缆表面一般印有G652B或者G652D,或者有芯数+B1.x,如24B1.1 表示含有24芯B1.1光纤即G.652B光纤,如48B1.3 表示含有48芯B1.3光纤即G.652D光纤多模光缆一般芯数都比较小,一般印有芯数+ A1b或A1a(注意大小写,A1a代表50/125多模光纤,A1b代表62.5/125多模光纤),或者直接印有50/125或者62.5/125 以及其它类似MM、OM1、Om2、OM3之类的标识等等,而且裸纤放在熔接机中能自动识别型式由5个部分构成,各部分均用代号表示S是指光纤松套被覆结构;GYSTA有松套结构,而GYTA没有这种结构;光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带--聚乙烯粘结护层S 钢带--聚乙烯粘结护层W 夹带钢丝的钢带--聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如:GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆,后面12表示12芯,B表示单模,B1代表G.652类是常规单模光纤。

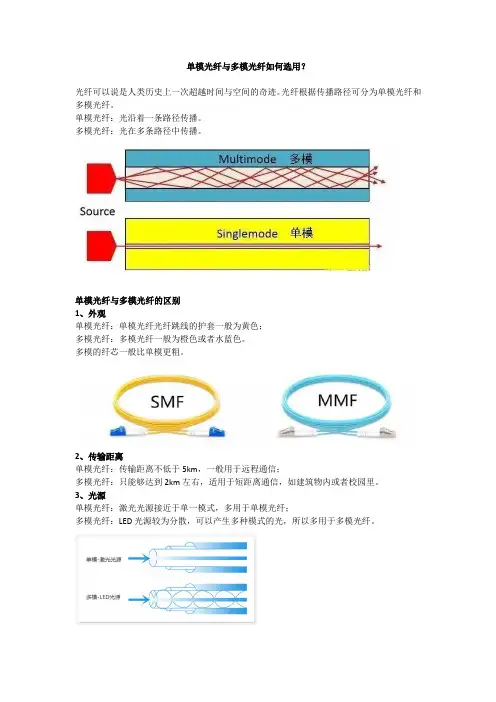

单模光纤与多模光纤如何选用

单模光纤与多模光纤如何选用?光纤可以说是人类历史上一次超越时间与空间的奇迹。
光纤根据传播路径可分为单模光纤和多模光纤。
单模光纤:光沿着一条路径传播。
多模光纤:光在多条路径中传播。
单模光纤与多模光纤的区别1、外观单模光纤:单模光纤光纤跳线的护套一般为黄色;多模光纤:多模光纤一般为橙色或者水蓝色。
多模的纤芯一般比单模更粗。
2、传输距离单模光纤:传输距离不低于5km,一般用于远程通信;多模光纤:只能够达到2km左右,适用于短距离通信,如建筑物内或者校园里。
3、光源单模光纤:激光光源接近于单一模式,多用于单模光纤;多模光纤:LED光源较为分散,可以产生多种模式的光,所以多用于多模光纤。
4、带宽单模光纤:色散小,带宽高,能把光以很宽的频带传输很长距离;多模光纤:纤芯宽,可以在给定的工作波长上传输多种模式,但色散大,损耗大,会产生干扰、干涉等复杂问题,因此在带宽、容量上均不如单模光纤。
单模光纤比多模光纤的带宽更高。
5、使用成本单模光纤:采用固态激光二极管作为光源,远比多模光纤的光源设备昂贵,所以单模光纤的使用成本比多模光纤的成本高得多。
多模光纤:允许通过多个光模式,比单模更贵。
6、损耗电信工业联盟(TIA)和电子工业联盟(EIA)携手制定了EIA/TIA标准,该标准规定了光缆、连接器的性能和传输要求,如今在光纤行业中被广泛接受和使用。
EIA/TIA标准明确了最大衰减是光纤损耗测量时最重要的参数之一。
最大衰减是光缆的衰减系数,以dB/km为单位。
单模光纤和多模光纤常见问题1、单模、多模混合使用单模光纤和多模光纤一般情况下不可以混合使用。
单模光纤与多模光纤的传输模式不一样,如果将两根光纤混合或直接连接在一起,会造成链路损耗,产生线路抖动。
不过通过单多模转换跳线,可以将单模和多模链路连接起来。
2、单模光纤与多模光纤的选择需要根据实际传输距离和成本考虑。
若传输距离为300-400米,可采用多模光纤,若传输距离达数千米,以单模光纤为佳。
单模光纤与多模光纤的区别

一、纤芯直径不同
1、多模:多模光纤的纤芯直径多为是50μm/62.5μm。
2、单模:单模光纤的纤芯直径多为是9μm。
二、光源不同
1、多模:采用LED(发光二极管)或垂直腔面发射激光器(VCSEL)作为光源,因为LED光源能产生许多模式的光(光较分散)。
2、单模:采用激光器或激光二极管作为光源,因为激光光源能产生单一模式的光,具备高亮度、高功率等优势。
三、色散不同
1、多模:多模光纤的折射率分为渐变和阶跃两种类型。
2、单模:单模光纤的纤芯多为为单一材质,古折射率。
四、带宽不同
光纤的色散是影响光纤带宽的因素,光纤色散越小,光纤带宽就越宽。
单模光纤是几乎不存在色散,因此单模光纤的带宽比多模光纤的带宽宽。
单模光纤和多模光纤的标识

单模光纤和多模光纤的标识光纤是一种高速数据传输的重要工具,它能够达到高速、高带宽、低损耗的传输效果。
在使用光纤传输数据时,单模光纤和多模光纤是两个重要的概念。
本文将从单模光纤和多模光纤的定义、特点、应用以及标识等方面进行讨论。
一、单模光纤和多模光纤的定义单模光纤和多模光纤是两种不同的光纤类型,它们的定义如下:单模光纤:指光的传输只在一条轴线上进行,光纤的直径非常细,一般只有9um左右。
单模光纤的传输距离较长,光纤的传输带宽也较高,但是成本较高,适用于长距离传输和高速数据传输。
多模光纤:指光的传输在多条轴线上进行,光纤的直径较粗,一般为50um或62.5um。
多模光纤的传输距离较短,光纤的传输带宽也较低,但是成本较低,适用于短距离传输和低速数据传输。
二、单模光纤和多模光纤的特点单模光纤和多模光纤的特点有如下几点:1. 传输距离不同单模光纤的传输距离较长,可以传输数十公里甚至上百公里的数据;而多模光纤的传输距离较短,一般只能传输几百米到一公里的数据。
2. 传输带宽不同单模光纤的传输带宽较高,可以达到10Gbps以上的传输速度;而多模光纤的传输带宽较低,一般只能达到1Gbps以下的传输速度。
3. 成本不同单模光纤的成本较高,因为其制作工艺更为复杂,需要更高的技术要求;而多模光纤的成本较低,因为其制作工艺相对简单。
4. 适用范围不同单模光纤适用于长距离传输和高速数据传输,如光纤通信、数据中心等领域;而多模光纤适用于短距离传输和低速数据传输,如局域网、电视信号传输等领域。
三、单模光纤和多模光纤的应用单模光纤和多模光纤在不同的领域有不同的应用:1. 单模光纤的应用单模光纤主要应用于长距离的数据传输和高速数据传输,如光纤通信、数据中心、广播电视、医疗等领域。
单模光纤具有传输带宽高、传输距离远、信号传输稳定等优点,可以满足高速、高带宽、大容量的数据传输需求。
2. 多模光纤的应用多模光纤主要应用于短距离的数据传输和低速数据传输,如局域网、电视信号传输、音频传输等领域。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光缆---蓝,橘,绿,棕,灰,白,红,黑,黄,紫,粉,青..
2种颜色一对.最远端用前最近芯,最近用最后两芯.
一般情况下是按红头绿尾的方式来区分的。
例如:红束管边上的第一根白色束管称第一组。
第二根是第二组。
以次类推。
纤芯顺序一般情况下:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉、青。
有的光缆会有“本”色芯。
电缆---a(主)序:白,红,黑,黄,紫
b(副)序:蓝,橙,绿,棕,灰
主副组合共组成25对线,白蓝为第一对线,依次为序,紫灰为第25对线。
大对数电缆采用以上颜色组合的色带捆扎小线序
如何区分单模光纤与多模光纤
室外光缆可以从标识上区分如下:
GYXTW-4B1
GYXTW为光缆型号,意为标准中心束管式光缆
4代表此条光缆为4芯
B1代表此光缆采用的是单模G.652B光纤
GYTS-8B4
GYTS为光缆型号,意为标准松套管层绞式光缆
8代表此条光缆为8芯
B4代表此光缆采用的是单模G.655光纤
GYFTY-16A1b
GYFTY为光缆型号,意为标准非金属松套管层绞式光缆
16代表此条光缆为16芯
A1b代表此光缆采用的是多模62.5/125光纤
GYFTZY-24A1a
GYFTZY为光缆型号,意为标准非金属松套管层绞式阻燃光缆24代表此条光缆为24芯
A1a代表此光缆采用的是多模50/125光纤
室内光缆除了用以上方法来区分以外,还可以根据颜色来区分室内单模光缆为黄色
室内多模光缆为橙色
附:图中为室内多模四芯分支缆
如果是国产光缆,则在护套表面打印光缆的型号规格。
如果护套打印文字中有B1或B1.1(ITU对应为G.652A或B),则为常规单模光缆;如果有B1.3(ITU对应为G.652C或D)则为无水峰单模光缆;如果有B4(ITU对应为G.655),则为非零色散单模光缆;如果有A1a(ITU对应为G.651),则为50μm多模光缆;如果有A1b,则为62.5μm多模光缆。
最为常见的单模光缆是B1光纤制造的光缆,最常见的多模光缆是A1b光纤制造的光缆(现在国外正在用A1a代替A1b多模光纤。
SM为单模,MM为多模
单模上面一般为12D B1或B4这样的标识。
多模没有B1/B4这样的标识。
按光在光纤中的传输模式可分为:单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm,包层外直径125μm,单模光纤的纤芯直径为8.3μm,包层外直径125μm。
光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小,0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km,1.55μm的损耗为0.20dB/km,这是光纤的最低损耗,波长1.65μm 以上的损耗趋向加大。
由于OHˉ的吸收作用,0.90~1.30μm和
1.34~1.52μm范围内都有损耗高峰,这两个范围未能充分利用。
80年代起,倾向于多用单模光纤,而且先用长波长1.31μm。
多模光纤
多模光纤(Multi Mode Fiber):中心玻璃芯较粗(50或62.5μm),可传多种模式的光。
但其模间色散较大,这就限制了传输数字信号的频率,而且随距离的增加会更加严重。
例如:600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此,多模光纤传输的距离就比较近,一般只有几公里。
单模光纤
单模光纤(Single Mode Fiber):中心玻璃芯很细(芯径一般为9或
10μm),只能传一种模式的光。
因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。
后来又发现在1.31μm波长处,单模光纤的材料色散和波导色散一为正、一为负,大小也正好相等。
这就是说在1.31μm波长处,单模光纤的总色散为零。
从光纤的损耗特性来看,1.31μm处正好是光纤的一个低损耗窗口。
这样,1.31μm波长区就成了光纤通信的一个很理想的工作窗口,也是现在实用光纤通信系统的主要工作波段。
1.31μm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的,因此这种光纤又称G652光纤
二、单模和多模的技术是同时产生的吗?是不是哪个更先进
多模先谈不上那个更先进,一般距离近的用多模,远的只有用单模的,因为多模光纤的收发器比单模的便宜很多
三、单模光纤用于长途的传输,多模光纤用于室内数据传输吧
长途只能用单模,但是室内数据传输不一定都要用多模
四、服务器和存储设备用的光纤是单模还是多模的
多半用的是多模,因为偶只是搞通讯光纤对这个问题不是太清楚。
