机械原理游戏机
游戏机的原理
游戏机的原理
游戏机是一种电子设备，通过内部的处理器、图形芯片和内存等组件来实现游戏的运行和操作。
游戏机通常会加载游戏软件，这些软件包含了游戏的代码、音频和图像等资源。
游戏机的处理器是核心组件之一，它承担着游戏的整体运行和计算任务。
处理器的性能越高，游戏机的运行速度和图像处理能力就越强。
游戏机的图形芯片负责处理游戏中的图像和动画效果，它通常会集成专门的图像处理器和显示控制器，以确保游戏的画面显示流畅和清晰。
游戏机还会搭载一定容量的内存，这些内存用于加载和运行游戏软件。
游戏软件的数据会被加载到内存中，以便处理器可以快速读取和处理。
内存的大小越大，游戏机可以加载和运行的游戏软件就越多且更复杂。
另外，游戏机通常还会拥有各种外设，如控制器、摄像头、传感器等，用于玩家进行游戏操作和与游戏进行互动。
这些外设通过与游戏机的接口连接，将玩家的操作指令传输给游戏机，并接收游戏机返回的反馈信息。
总之，游戏机通过内部的处理器、图形芯片、内存和外设等组件的协同工作，实现了游戏的运行和操作。
这些组件的性能和配合程度决定了游戏机的游戏体验和功能丰富程度。
游乐设施机械原理ppt实用资料
皮带传动
需要注意的是压紧轮的合理安装位置是压在松 边。由于带的张紧对其传动能力、寿命和轴的压力 都有很大影响：张紧力不够，皮带太松，传动力就 不够，皮带大滑；张紧力过大，皮带太紧，皮带寿 命缩短；因此张紧应适度。
钢丝绳传动
1、钢丝绳传动特点：
传动两轴的轴线距离就可以很远、适用于低速级传动、
适用于大功率传动。 压力控制阀（溢流阀、减压阀、电液比例减压阀）
碳素工具钢
焊后退火处理，一般可消除80%~90%的焊接残余应力。
2、钢丝绳传动的种类： （3）液压（气压）缸和摆动液压缸
热处理
表面热处理
感应加热（高频、中频、低频）
流体传动
3、主要元件 （1）液压泵、空压机 （2）液压马达：高速（500转/分以上）、低速 （3）液压（气压）缸和摆动液压缸 （4）控制阀： •压力控制阀（溢流阀、减压阀、电液比例减压阀） •流量控制阀（节流阀、调速阀、电液比例流量阀） •方向控制阀（单向阀、换向阀）
流体传动
控制阀的方式有手动（手轮）电磁铁等，在游乐 设备中应用的大部分液压（气压）系统对于用电磁控 制的阀一般要求能够手动控制，以便系统出现故障的 时候能够及时进行救护和疏导工作。
执行机构或工作部分是利用机械能达到某种预定 目的的机器，如常见的通用设备、水泵、空气压缩 机、汽车、起重机、机床等。游乐设备完成搭载游 客实现各种趣味横生的运动形式，也是一种达到特 定目的的执行机构。
三、传动装置
传动装置是指将动力机产生的机械能传送到执行 机构上去的中间装置，如传动皮带、传动齿轮（变 速箱）链条传动、液压、气压传动等。
游乐设备有关标准中规定，液压（气压）系统必 须设有过压（额定压力的1.25倍）保护。
娃娃机运行原理
娃娃机运行原理
娃娃机是一种常见的游戏机，在游戏厅和商场中非常常见。
其运行原理是通过机器控制来夹取出娃娃，让玩家获得奖品的过程。
娃娃机主要由夹爪、电机、电路和监控系统等组成。
其中最重要的部分是夹爪，它是夹住娃娃并将其升起并送至出口的关键部分。
夹爪通过电机控制运动，电机是娃娃机的动力来源。
在娃娃机中，电路负责控制电机和夹爪的运动。
当玩家投币后，电路会启动电机，电机会驱动夹爪的运动。
夹爪通过电路实时监控，并根据预先设定的夹物力度夹住娃娃，然后将其送至出口。
如果抓不到娃娃，电路会自动停止夹爪的运动，玩家则需要再投币再试一次。
监控系统是娃娃机最后的一道保障。
它主要负责监控娃娃机的运行状态，例如电机和夹爪是否正常工作，娃娃是否可以正常送出等等。
如果出现异常情况，监控系统会立即停止娃娃机的运行，并向维修人员发出故障信号，以便及时修理。
总的来说，娃娃机运行原理比较简单，主要就是通过电机和电路控制夹爪的运动，然后夹住娃娃送至出口。
但是，由于不同的娃娃机存在着不同的信息和控制系统，因此具体的运行原理可能也会存在一些差
异。
无论如何，无论是娃娃机的结构还是通过电路和控制系统的控制，都需要精准和技术的支持才能确保娃娃机的正常运行和游戏体验。
娃娃机工作原理
娃娃机工作原理
娃娃机是一种常见的游戏机，它通过一定的机械原理，让玩家可以通过投币或者其他方式来操作，从而抓取机器内的娃娃或其他奖品。
娃娃机的工作原理可以分为几个步骤。
当玩家投币或启动机器时，娃娃机的控制系统开始工作。
控制系统可以根据玩家的操作指令来控制娃娃机的动作。
在一些高级的娃娃机中，控制系统还可以根据内置的程序来控制娃娃机的难度和奖励概率。
接下来，控制系统会启动电机或者其他驱动装置。
这些驱动装置可以控制娃娃机的抓取臂或其他抓取装置的运动。
通常情况下，抓取臂会在一个固定的轨道上移动，以达到最佳的抓取位置。
当抓取臂移动到合适的位置后，控制系统会控制抓取装置的力度和抓取时间。
这个过程需要一定的技巧，因为抓取力度和时间的不同会直接影响到抓取结果。
一般来说，如果力度太大或者时间太长，娃娃可能会从抓取臂上滑落；而如果力度太小或者时间太短，娃娃可能无法被抓住。
如果抓取成功，控制系统会停止抓取装置的运动，并将抓取到的娃娃或奖品送到出口处，供玩家取走。
如果抓取失败，控制系统会将抓取装置重新归位，等待下一次操作。
娃娃机的工作原理相对简单，但是要抓住娃娃却并不容易。
玩家需
要掌握一定的技巧和经验，同时还要有一定的运气。
有些娃娃机还会设置不同的难度等级，增加了游戏的挑战性和趣味性。
总的来说，娃娃机的工作原理是通过控制系统来控制抓取装置的运动，玩家通过操作控制系统来抓取娃娃或其他奖品。
这种游戏机在娱乐场所和商场中非常受欢迎，给人们带来了乐趣和刺激感。

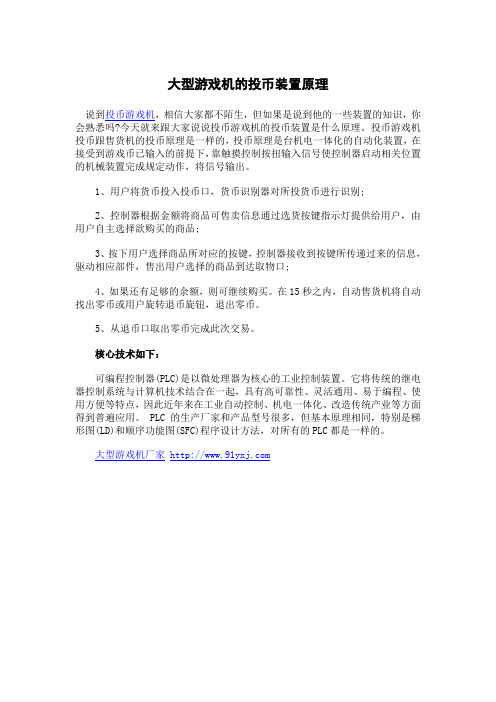

大型游戏机投币装置原理
大型游戏机的投币装置原理
说到投币游戏机，相信大家都不陌生，但如果是说到他的一些装置的知识，你会熟悉吗?今天就来跟大家说说投币游戏机的投币装置是什么原理。
投币游戏机投币跟售货机的投币原理是一样的，投币原理是台机电一体化的自动化装置，在接受到游戏币已输入的前提下，靠触摸控制按扭输入信号使控制器启动相关位置的机械装置完成规定动作，将信号输出。
1、用户将货币投入投币口，货币识别器对所投货币进行识别;
2、控制器根据金额将商品可售卖信息通过选货按键指示灯提供给用户，由用户自主选择欲购买的商品;
3、按下用户选择商品所对应的按键，控制器接收到按键所传递过来的信息，驱动相应部件，售出用户选择的商品到达取物口;
4、如果还有足够的余额，则可继续购买。
在15秒之内，自动售货机将自动找出零币或用户旋转退币旋钮，退出零币。
5、从退币口取出零币完成此次交易。
核心技术如下：
可编程控制器(PLC)是以微处理器为核心的工业控制装置。
它将传统的继电器控制系统与计算机技术结合在一起，具有高可靠性、灵活通用、易于编程、使用方便等特点，因此近年来在工业自动控制、机电一体化、改造传统产业等方面得到普遍应用。
PLC的生产厂家和产品型号很多，但基本原理相同，特别是梯形图(LD)和顺序功能图(SFC)程序设计方法，对所有的PLC都是一样的。
大型游戏机厂家。
机械原理课程设计任务书
机床外形可参考图 1，外形总体尺寸可用于检查所设计机构能否装入机体内部。
4． 设计任务
1）设计传动系统并确定其传动比分配。 2）进行机构选型分析，并进行机械运动方案的评价和选择。 3）画出洗瓶机推瓶机构的机构运动方案简图和运动循环图。 4）对所设计机构中各构件进行尺寸设计，验证输出构件的轨迹是否满足设计要求。 5）编写设计计算说明书。 （用 B5 纸张，封面用标准格式）
利用三相交流异步电动机驱动，其同步转速为 n，功率约 1kw。要求屏幕摆动幅度应均匀增大或稍
呈加速的趋势。
题号 1
φ 30°
n1(次/min) 20
t(min) 2
n2
n(r/min) 运动循环图
15
1000
直线式
2
45°
18
2
12
1500
圆周式
3
60°
16
2
10
1000
直角坐标式
4
75°
14
3
15
根据设计要求，推头 M 可走图示轨迹，而且推头 M 在工作行程中应作匀速直线运动，在工作段前 后可有变速运动，回程时有急回。
实现本题要求的机构方案有很多，可以选择设计连杆机构，也可用多种机构组合来实现。 在设计组合机构时，一般可首先考虑选择满足轨迹要求的机构（基础机构），而沿轨迹运动时的速
度要求，则通过改变基础机构主动件的运动速度来满足，也就是让它与一个输出变速度的附加机构组合。 1.凸轮－铰链四杆机构方案 铰链四杆机构的连杆 2 上点 M 走近似于所要求的轨迹，M 点的速度由等速转动的凸轮通过构件 3
大型游戏机原理与维修
大型游戏机原理与维修
一、大型游戏机原理
大型游戏机是一种很受欢迎的娱乐设备，主要指使用了完整的硬件系统，集成了操作系统、图形处理单元、音频处理器、存储模块以及网络接
口的计算机系统。
它的核心硬件元件包括:主板、CPU、显卡(显示适配器)、内存、硬盘、光驱以及外部设备等。
根据不同的型号，硬件结构和硬件配
置也会有所不同。
大型游戏机的应用场景主要有3D游戏、多人联机游戏等，特点是画
面清晰、游戏流畅，可以满足用户高清晰度的可视化要求。
它的工作原理是，CPU会将用户所输入的操作命令作为电子信号输入到游戏机内部，然
后根据存储在内存中的指令进行处理，最后由显卡将处理得到的画面显示
在屏幕上。
二、大型游戏机维修
（1）硬件设备故障
维修的方法主要是检查硬件元件，更换受损的硬件元件，或者根据具
体情况进行硬件升级。
（2）游戏程序出现Bug
游戏程序Bug的原因有很多。
游戏机原理
游戏机原理游戏机是一种电子设备，它能够让人们在家里或者游戏厅里享受各种不同类型的游戏。
但是，你知道游戏机是如何工作的吗？本文将为你详细解释游戏机的原理。
首先，游戏机的核心是处理器和图形处理器。
处理器负责处理游戏中的逻辑运算和控制游戏的进行，而图形处理器则负责处理游戏中的图像和动画。
这两个组件协同工作，使得游戏机能够呈现出精美的画面和流畅的动作。
其次，游戏机的内存也起着至关重要的作用。
内存可以存储游戏中的各种数据，包括图像、声音、游戏进度等。
有了足够的内存，游戏机才能够运行复杂的游戏，并且能够在游戏过程中快速读取和写入数据。
另外，游戏机还需要输入设备和输出设备。
输入设备包括手柄、键盘等，它们用来控制游戏中的角色或者操作游戏的菜单。
输出设备则包括显示器和音箱，它们用来显示游戏画面和播放游戏音效。
这些设备和游戏机之间通过接口进行通信，使得玩家能够与游戏进行互动。
此外，游戏机还需要操作系统来管理各种硬件和软件资源。
操作系统能够为游戏提供良好的运行环境，并且能够让游戏开发者更加方便地开发游戏。
同时，操作系统也能够提供各种功能，比如网络连接、社交平台等，让玩家能够更好地享受游戏。
最后，游戏机还需要各种接口和通信技术来连接外部设备和网络。
比如，游戏机通常会有HDMI接口、USB接口、以太网接口等，这些接口能够让游戏机连接到显示器、存储设备、网络等。
同时，游戏机还需要各种通信技术，比如蓝牙、Wi-Fi等，让玩家能够进行多人游戏或者联机游戏。
总的来说，游戏机的原理涉及到处理器、内存、输入输出设备、操作系统、接口和通信技术等多个方面。
这些组件和技术共同作用，使得游戏机能够呈现出丰富多彩的游戏世界，让玩家能够享受到沉浸式的游戏体验。
希望通过本文的介绍，你能够更加深入地了解游戏机的原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械原理课程设计题目：____游戏机_______姓名：____朱建杰_______班级：12级机械设计制造及其自动化（1）班学号：__0802120141_____指导教师：_刘凌__2014年6月26日任务书题目：游戏机同组成员：赵磊、王鹏指导教师:刘凌某游乐场欲添设一新的游乐项目，该项目是在一暗室中，让一画有景物的屏幕（观众可以看见屏幕上的景物），由静止逐渐开始左右晃动，由于观众在暗室中仅能看见屏幕上的景物，根据相对运动原理，观众将产生一个错觉，他不认为是屏幕在晃动，反而认为是自己在晃动，这是一个有惊无险的游乐项目。
现要求设计一机械传动装置，使屏幕能实现上述运动规律。
要求：屏幕摆动角度为70度；主动件的摆动角度为60度；屏幕的摆动速度为0.5rad/s，屏幕的重量为20N。
设定任务：1.设计传动系统中各机构的运动尺寸，绘制游戏机的机构运动见图；2.计算主动件的运动速度及驱动力；3.编写课程设计说明书。
成绩评定表目录第1章设计要求及数据 (5)1.1设计题目 (5)2.2设计目的 (5)1.3原始数据和设计要求 (5)第2章设计方案的选取 (6)第3章设计步骤 (8)3.1工作原理 (8)3.2机构设计说明 (8)3.2.1蜗轮蜗杆机构 (8)3.2.2齿轮传动机构 (9)第4章心得体会 (11)第5章参考文献 (12)第1章设计要求及数据1.1设计题目游戏机某游乐场欲添设一新的游乐项目，该项目是在一暗室中，让一画有景物的屏幕（观众可以看见屏幕上的景物），由静止逐渐开始左右晃动，由于观众在暗室中仅能看见屏幕上的景物，根据相对运动原理，观众将产生一个错觉，他不认为是屏幕在晃动，反而认为是自己在晃动，这是一个有惊无险的游乐项目。
现要求设计一机械传动装置，使屏幕能实现上述运动规律。
要求：屏幕摆动角度为70度；主动件的摆动角度为60度；屏幕的摆动速度为0.5rad/s，屏幕的重量为20N。
设定任务：1.设计传动系统中各机构的运动尺寸，绘制游戏机的机构运动见图；2.计算主动件的运动速度及驱动力；2.2设计目的机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程，它是机械原理课程学习过程中的一个重要实践环节。
其目的是以机械原理课程的学习为基础，进一步巩固和加深所学的基本理论、基本概念和基本知识，培养学生分析和解决与本课程有关的具体机械所涉及的实际问题的能力，使学生熟悉机械系统设计的步骤及方法，其中包括选型、运动方案的确定、运动学和动力学的分析和整体设计等，并进一步提高计算、分析，计算机辅助设计、绘图以及查阅和使用文献的综合能力。
此课程要求我们熟练掌握和运用机械原理知识，设计一个游戏机，通过电机带动，实现屏幕的左右晃动，主动件的摆角为60度，屏幕摆角70度。
1.3原始数据和设计要求1.屏幕摆动角度为70度，主动件摆动角度为60度。
2.屏幕摆动速度为为0.5rad/s,屏幕重量为20N。
3.操作动力源为电力，通过电机传动。
4.设计传动系统中各机构的运动尺寸，绘制游戏机的机构运动见图；5.计算主动件的运动速度及驱动力；第2章设计方案的选取一开始设计了两个方案为了完成上述所需的要求与目的，方案如下图。
方案1和2有很大优越性，可以准确的控制杆长的增长速度。
其中方案1为凸轮机构，加工困难，传动也不均匀。
从传动上考虑，凸轮机构需要一个复杂庞大的轮系来实现，结构显然非常不紧凑；而且圆柱凸轮本身就比较粗大笨重。
所以我们最终选择了方案2的设计。
图2-1 方案1图2-2 方案2方案2仅能实现杆长的变化，传动还需靠四杆机构来完成，这就需要在双摇杆机构和平行四边形机构之间做出选择。
若选择双摇杆机构，分析过程如下：图2-3 双摇杆机构从a<d到a>d,最后d为最短杆。
设b>d,c>d,当a增大至d，最短杆为d。
设最长杆为c，则d+c>a+b；若要AB杆为曲柄(周转)，只能取临界值，即d+c=a+bc=b。
即便a略大于d，AB杆仍周转，只需满足b=c即可。
根据实际情况，取b=c=1500mm，又起初摆角为，作图，得最小为。
若减小，运动速度均匀，但转动角减小，故取。
由以上数据得到的机构急回行程太明显，所以我们最终选择的是平行四边形机构。
第3章设计步骤3.1工作原理电机选用6极电机DDWY200-51000 P=2000W.转轴直径d=10cm。
可在380V电压下正常工作，ω=1000r/min图3-1-1 机械简图根据设计要求，为使其满足在主动件摆角为60°的情况下，屏幕即从动件摆角为70°，且屏幕摆动速度为0.5rad/s，关键是要把电机这个动力源所提供的运动状态通过机械机构的传动传送至屏幕这一目的地。
我们采用电机带动蜗杆，将转动力顺利传动到下一级的蜗轮，同时达到减速的目的；然后蜗轮连接一个四杆机构连接至左端的齿轮，通过计算，实现从转动到摆动的转化，使左边齿轮转角达到60°,均匀摆动；最后，通过齿轮之间的传递咬合，达到从动轮转角为70°的要求，使主动轮与屏幕直接相连，从而达到屏幕转角70°的变化。
这一目的的实现只需要通过计算选取合适的尺寸即可。
3.2机构设计说明3.2.1涡轮蜗杆机构图3-2-1-1 蜗轮蜗杆蜗轮蜗杆传动是在空间交错的两轴间传递运动和动力的一种传动，两轴线间的夹角可为任意值，常用的为90°。
蜗杆传动用于在交错轴间传递运动和动力。
这里借此把电机的转动减速和传递。
它由蜗杆和蜗轮组成，蜗杆为主动件，其特点是：1.传动比，结构紧凑。
这个特点就可以把电机极快的转速降下来。
蜗杆头数用Z1表示（一般Z1=1~4），蜗轮齿数用Z2表示。
从传动比公式I=Z2/Z1可以看出，当Z1=1，即蜗杆为单头，蜗杆须转Z2转蜗轮才转一转，因而可得到很大传动比；在分度机构中，I可达1000。
这样大的传动比如用齿轮传动，则需要采取多级传动才行，所以蜗杆传动结构紧凑，体积小、重量轻。
2. 传动平稳，无噪音。
因为蜗杆齿是连续不间断的螺旋齿，它与蜗轮齿啮合时是连续不断的，蜗杆齿没有进入和退出啮合的过程，因此工作平稳，冲击、震动、噪音都比较小。
3. 具有自锁性蜗杆的螺旋升角很小时，蜗杆只能带动蜗轮传动，而蜗轮不能带动蜗杆转动。
4. 蜗杆传动效率低，一般认为蜗杆传动效率比齿轮传动低。
尤其是具有自锁性的蜗杆传动，其效率在0.5以下，一般效率只有0.7～0.9。
5. 发热量大，齿面容易磨损，成本高。
本设计采用涡轮蜗杆机构来实现运动传递与减速的目的。
蜗轮蜗杆数据参数：蜗杆与蜗轮之间的传动比i12=7.5蜗杆齿数Z1=4 ω1=135/14 rad/s蜗轮齿数Z2=30 ω2=9/7 rad/s模数m1=m2=4 杆直径d=40mm 长l=200mm3.2.2齿轮传动机构图3-2-2-1 齿轮转动设计要求通过齿轮2转动60°带动齿轮1转动70°，同时要求转速为0.5rad/s。
参数选择：根据国家标准GB/T 1357-2008选取模数为m=10；根据国家标准GB/T 1356-2001选取分度圆上的压力角20°；根据国家标准GB/T 1356-2001选取齿顶高系数h（a*）=1, 选取顶隙系数c(*)=0.25。
表3-2-2-1 所涉及公式如下：mc c e s p pd d c h Z d h Z d c h h c h h mZ d b b a f a a a a f ********22cos 44cos 2222======--=+=+=+==ππαππα第4章心得体会说实话，第一次做这个课程设计之类的项目，而且听说还要答辩的时候确实很担心的，由于理论和经验都相对缺乏，让我担心了好一段时间，不过还好多亏了老师的细心指导，在我们不知道怎么下手的时候指明了方向，也让我慢慢恢复了自信。
现在想想其实课程设计当中的每一天都是很累的，其实正向老师说得一样，机械设计的课程设计没有那么简单，你想拷贝或者你想自己胡乱蒙两个数据上去来骗骗老师都不行，因为你的每一个数据都要有自己计算的依据和说服力。
几天的机械原理课程设计结束了，在这次实践的过程中学到了一些除技能以外的其他东西,领略到了别人在处理专业技能问题时显示出的优秀品质,更深切的体会到人与人之间的那种相互协调合作的机制,最重要的还是自己对一些问题的看法产生了良性的变化。
在我们三人一组的团队里面,沟通自然是为人处世的基本,如何协调彼此的关系值得我们去深思和体会。
我觉得最重要的是一种解决问题的心态,而不是看我们过去的能力到底有多强。
那是一种态度的端正和目的的明确,只有这样把自己身置于具体的问题之中,我们才能更好的解决问题。
在这种相互协调合作的过程中,口角的斗争在所难免,关键是我们如何的处理遇到的分歧,而不是一味的计较和埋怨。
这不仅仅是在类似于这样的协调当中,生活中的很多事情都需要我们有这样的处理能力,面对分歧大家要消除误解、相互理解、增进了解、达到谅解。
也许很多问题没有想象中的那么复杂,关键还是看我们的心态,那种处理和解决分歧的心态,因为毕竟我们的出发点都是很好的。
说到心态，我对我的两个组员的认真负责的态度十分敬佩。
他们对每一个数据甚至标点符号都十分认真，对数据的要求也很高。
一开始我还很不屑，觉得这些小东西没必要那么一丝不苟的计算，知道最后我发现我最后的数据和他们的误差有多大才明白了对数据认真是绝对重要的。
并且他们并没有因为我一开始的不屑不管我，反而过来帮我分析、寻找数据是在哪里出了错误，这让我十分敬佩。
总的来说，这次课程设计对我是很重要的，而且我相信，对于每一个第一次做设计的我们来说，这都是一次非常重要且有意义的经历。
在做完设计之后那种成就感和如释重负的感觉我都觉得是那么那么的难忘和真实。
最重要的是，它还让我得出一个结论：知识必须通过应用才能实现其价值！有些东西以为学会了，但真正到用的时候才发现是两回事，所以我认为只有到真正会用的时候才是真的学会了。
以上就是我通过这次课程设计所得到的心得体会。
第5章参考文献[1]孙恒等.机械原理教材. 北京：高等教育出版社，2013.5[2]刘超儒等.机械制图第五版高等教育出版社，2006.12[3]刘鸿文等.简明材料力学第二版高等教育出版社，2008.8[4]马文蔚等.物理学第五版高等教育出版社，2006.3[5]邹慧君等.机械原理课程设计手册。
