福建专升本电子电路试题

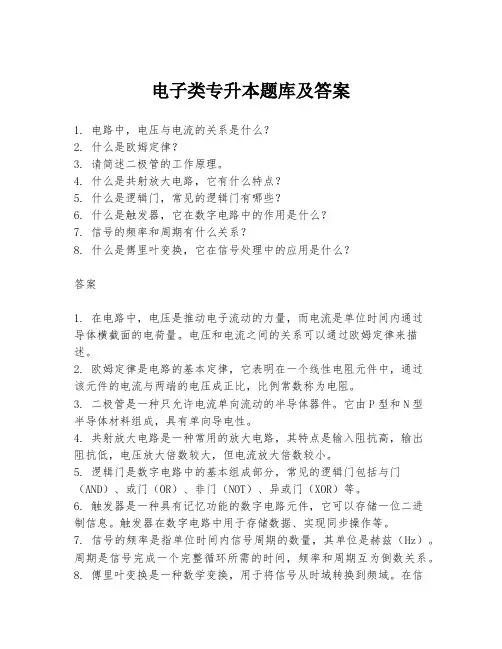

电子类专升本题库及答案
电子类专升本题库及答案1. 电路中，电压与电流的关系是什么？2. 什么是欧姆定律？3. 请简述二极管的工作原理。
4. 什么是共射放大电路，它有什么特点？5. 什么是逻辑门，常见的逻辑门有哪些？6. 什么是触发器，它在数字电路中的作用是什么？7. 信号的频率和周期有什么关系？8. 什么是傅里叶变换，它在信号处理中的应用是什么？答案1. 在电路中，电压是推动电子流动的力量，而电流是单位时间内通过导体横截面的电荷量。
电压和电流之间的关系可以通过欧姆定律来描述。
2. 欧姆定律是电路的基本定律，它表明在一个线性电阻元件中，通过该元件的电流与两端的电压成正比，比例常数称为电阻。
3. 二极管是一种只允许电流单向流动的半导体器件。
它由P型和N型半导体材料组成，具有单向导电性。
4. 共射放大电路是一种常用的放大电路，其特点是输入阻抗高，输出阻抗低，电压放大倍数较大，但电流放大倍数较小。
5. 逻辑门是数字电路中的基本组成部分，常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
6. 触发器是一种具有记忆功能的数字电路元件，它可以存储一位二进制信息。
触发器在数字电路中用于存储数据、实现同步操作等。
7. 信号的频率是指单位时间内信号周期的数量，其单位是赫兹（Hz）。
周期是信号完成一个完整循环所需的时间，频率和周期互为倒数关系。
8. 傅里叶变换是一种数学变换，用于将信号从时域转换到频域。
在信号处理中，傅里叶变换用于分析信号的频率成分，从而实现滤波、信号识别等功能。
请注意，这只是一个简单的示例，实际的题库和答案会更加详细和复杂，通常还会包括计算题、简答题和论述题等多种题型。
考生在备考时应参考最新的考试大纲和教材进行复习。
专升本电子试题题库及答案
专升本电子试题题库及答案一、选择题1. 在数字电路中，最基本的逻辑门是以下哪一个？A. 与门B. 或门C. 非门D. 异或门答案：C2. 以下哪个不是电子元件的分类？A. 电阻B. 电容C. 电感D. 变压器答案：D3. 集成电路的英文缩写是？A. ICB. CPUC. RAMD. ROM答案：A4. 以下哪个是数字信号的特点？A. 连续性B. 离散性C. 模拟性D. 线性答案：B5. 在电子电路中，放大器的主要功能是什么？A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的极性答案：B二、填空题6. 一个完整的电子电路通常由电源、________、负载和________组成。
答案：信号源，控制元件7. 在模拟电路中，信号的传输方式是________。
答案：模拟信号8. 一个基本的放大电路通常由________、基极、集电极和发射极组成。
答案：晶体管9. 在数字电路中，逻辑门的输出状态取决于其________。
答案：输入状态10. 电子元件的连接方式主要有________和________两种。
答案：串联，并联三、简答题11. 解释什么是晶体管的饱和区，并说明其特点。
答案：晶体管的饱和区是指在晶体管的集电极电流最大，基极电流最小的情况下，晶体管进入的区域。
其特点是集电极-发射极电压（Vce）最小，集电极电流（Ic）最大，晶体管的放大作用消失。
12. 什么是数字信号？请简述其主要特点。
答案：数字信号是一种离散的信号，它由一系列离散的数值组成，通常用二进制数字0和1表示。
其主要特点包括离散性、数字化、易于存储和传输、抗干扰能力强等。
四、计算题13. 假设一个串联电路中，电阻R1=100Ω，R2=200Ω，电源电压U=12V，求电路中的总电阻和电流。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
电流I = U / R_total = 12V / 300Ω = 0.04A。
(完整版)专升本电路分析试题大全及答案
第1章 试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分)1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成.2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 .3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析.5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因,数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言.8、衡量电源力作功本领的物理量称为 电动势 ,它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ,其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系, KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系,具有普遍性。
专升本电工电子试题及答案
专升本电工电子试题及答案一、单项选择题（每题2分，共20分）1. 电路中电压与电流的关系可以用下列哪一条定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 在一个纯电阻电路中，功率P与电阻R和电流I的关系是？A. P = I^2RB. P = IRC. P = R/ID. P = I/R答案：A3. 一个电容器的电容C为10μF，当电压U变化10V时，通过电容器的电荷Q是多少？A. 0.1CB. 1CC. 10CD. 100C答案：B4. 三相交流电的相位差是多少度？A. 30度B. 45度C. 60度D. 120度答案：D5. 一个电路中包含一个电阻R1和一个电感L，当电流增加时，电感L 将如何影响电路？A. 增大电流B. 减小电流C. 阻碍电流的变化D. 没有影响答案：C6. 变压器的变比与什么有关？A. 线圈的匝数比B. 线圈的材料C. 线圈的长度D. 线圈的宽度答案：A7. 稳压二极管的稳压值是由什么决定的？A. 温度B. 电流C. 电压D. 材料答案：D8. 在数字电路中，逻辑与门的输出为高电平的条件是什么？A. 所有输入都是高电平B. 至少有一个输入是高电平C. 所有输入都是低电平D. 至少有一个输入是低电平答案：A9. 一个正弦波信号的频率为50Hz，其周期是多少秒？A. 0.01秒B. 0.02秒C. 0.1秒D. 1秒答案：B10. 一个电路中包含一个电阻R和一个电容C，当电源突然接通时，电路中的电流将如何变化？A. 立即达到最大值B. 逐渐增加至最大值C. 逐渐减小至零D. 保持不变答案：B二、多项选择题（每题3分，共15分）11. 以下哪些元件可以储存能量？A. 电阻B. 电容C. 电感D. 二极管答案：B, C12. 以下哪些是数字电路的基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：A, B, C, D13. 在模拟电路中，运算放大器可以用于以下哪些功能？A. 放大B. 滤波C. 比较D. 整流答案：A, B, C14. 下列哪些是数字电路中常见的存储元件？A. 触发器B. 寄存器C. 计数器D. 译码器答案：A, B, C15. 以下哪些因素会影响电容器的电容值？A. 电容器的两极板面积B. 电容器两极板间的距离C. 电容器两极板间的介质D. 电容器的电压答案：A, B, C三、判断题（每题1分，共10分）16. 电感器在直流电路中相当于短路。
专升本电工电子技术真题单选题100道及答案
专升本电工电子技术真题单选题100道及答案1. 电路中电流的大小和方向都不随时间变化的电路称为（）A. 交流电路B. 直流电路C. 脉冲电路D. 数字电路答案：B2. 已知正弦交流电压u = 220√2sin(314t + 45°) V，则它的最大值为（）A. 220VB. 220√2 VC. 311VD. 380V答案：B3. 纯电感电路中，电流与电压的相位关系是（）A. 电流超前电压90°B. 电流滞后电压90°C. 电流与电压同相D. 电流与电压反相答案：B4. 三相异步电动机的旋转磁场转速与（）有关。
A. 电源频率B. 磁极对数C. 电源频率和磁极对数D. 以上都不对答案：C5. 二极管的主要特性是（）A. 放大特性B. 单向导电性C. 存储特性D. 饱和特性答案：B6. 三极管工作在放大区时，发射结（），集电结（）。
A. 正偏，正偏B. 正偏，反偏C. 反偏，正偏D. 反偏，反偏答案：B7. 集成运放的输入级通常采用（）电路。
A. 共射极放大B. 共集电极放大C. 差分放大D. 互补对称放大答案：C8. 理想运算放大器的开环电压放大倍数为（）A. 零B. 约100C. 无穷大D. 不确定答案：C9. 在数字电路中，用“1”和“0”表示的是（）A. 电压的高低B. 电流的大小C. 逻辑状态D. 以上都不对答案：C10. 逻辑函数的表示方法有（）A. 真值表B. 逻辑表达式C. 逻辑图D. 以上都是答案：D11. 与门的逻辑功能是（）A. 有0 出0，全1 出1B. 有1 出1，全0 出0C. 有0 出1，全1 出0D. 有1 出0，全0 出1答案：A12. 或门的逻辑功能是（）A. 有0 出0，全1 出1B. 有1 出1，全0 出0C. 有0 出1，全1 出0D. 有1 出0，全0 出1答案：B13. 异或门的逻辑功能是（）A. 相同出0，相异出1B. 相同出1，相异出0C. 有0 出0，全1 出1D. 有1 出1，全0 出0答案：A14. 组合逻辑电路的特点是（）A. 输出仅取决于当前输入B. 输出不仅取决于当前输入，还与原来状态有关C. 具有记忆功能D. 以上都不对答案：A15. 时序逻辑电路的特点是（）A. 输出仅取决于当前输入B. 输出不仅取决于当前输入，还与原来状态有关C. 不具有记忆功能D. 以上都不对答案：B16. 计数器是（）A. 组合逻辑电路B. 时序逻辑电路C. 脉冲电路D. 数字电路答案：B17. 基本RS 触发器的特征方程是（）A. Q* = S + R'QB. Q* = S' + RQC. Q* = S'R'D. Q* = SR答案：A18. JK 触发器的特征方程是（）A. Q* = JQ' + K'QB. Q* = J'Q + KQ'C. Q* = JQ + KQ'D. Q* = JQ' + KQ答案：A19. 一个8 位D/A 转换器的分辨率为（）A. 1/8B. 1/256C. 1/255D. 不确定答案：C20. 在P 型半导体中，多数载流子是（）A. 电子B. 空穴C. 正离子D. 负离子答案：B21. 放大器引入负反馈后，它的性能会发生变化，其中使放大倍数（）A. 增大B. 减小C. 不变D. 不确定答案：B22. 串联型稳压电路中的调整管工作在（）状态。
电子技术专升本考试(习题卷1)
电子技术专升本考试(习题卷1)第1部分：单项选择题，共61题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]三极管中哪个区占据的位置最大（）A)基区B)集电区C)发射区答案:B解析:2.[单选题]单相半波整流电路的交流电源电压有效值为U2，则输出电压的平均值是（ ）。
A)0.45u2B)0.9u2C)u2答案:A解析:3.[单选题]发光二极管在电路中串联一个电阻的目的是（ ）A)分压B)调压C)限流答案:C解析:4.[单选题]如图所示电路中，能够实现运算关系的电路是 ( ) 。
A)图1B)图2C)图3答案:B解析:第五讲~有图片5.[单选题]有1为1，全0为0是（ ）门A)与B)或C)非答案:B解析:6.[单选题]二极管正反向电阻相差（ ）A)越小越好B)越大越好C)无差别最好答案:B解析:B)通直流C)通交直流答案:A解析:8.[单选题]或门的逻辑关系F=A+B+C，符合下列（）特点。
A)见0出0，全1才出1B)见1出1，全0才出0C)见1出0，见0出1D)见0出1，全1出0答案:B解析:9.[单选题]全加器和半加器的区别在于：A)半加器只能算两位二进制数加B)半加器考虑低位进位C)全加器考虑低位进位D)没区别答案:C解析:10.[单选题]根据或非门的逻辑关系，符合下列（）特点。
A)见0出0，全1才出1B)见1出1，全0才出0C)见1出0，见0出1D)见1出0，全0出答案:D解析:11.[单选题]下列步骤不是组合逻辑电路的分析过程的有：A)写表达式B)化简C)列真值表D)画电路图答案:D解析:12.[单选题]某单相桥式整流电路,变压器二次侧电压为U2,当负载开路时,整流输出电压为（）A)0.9U2B)U2C)2U2D)1.2U2答案:A解析:13.[单选题]当JK触发器的两个输入信号J=K=1时，触发器具有（ ）功能。
A)置1B)置014.[单选题]某单相桥式整流电路中有一只二极管断路,则该电路（）A)不能工作B)仍能工作C)输出电压降低D)输出电压升高答案:C解析:15.[单选题]仅具有翻转功能的触发器称为：A)D触发器B)JK触发器C)TD)RS触发器答案:C解析:16.[单选题]单相桥式整流电容滤波电路中,若要负载得到45V的直流电压,变压器二次侧电压的有效值应为()VA)45B)50C)100D)37.5答案:D解析:17.[单选题]稳压管是利用其伏安特性的()特性进行稳压的A)反向B)反向击穿C)正向起始D)正向导通答案:B解析:18.[单选题]十进制数 25用8421BCD码表示为（ ）A)10101B)00100101C)100101D)101001答案:B解析:19.[单选题]某二极管反向击穿电压为150V，则其最高反向工作电压（ ）A)约等于150VB)略大于150VC)等于75VD)等于300V答案:CB)3C)1D)2答案:C解析:21.[单选题]运算放大器接成图示电路后，其输入输出方式为：A)单端输入、双端输出B)双端输入、单端输出C)单端输入、单端输出D)双端输入、双端输出答案:B解析:22.[单选题]以下关于理想集成运放的各种表述中，错误的是（ ）。
电路与电子技术(专升本)复习题专业课程期末复习题(含答案)
仲恺农业工程学院电路与电子技术（专升本）复习课程名称：电路与电子技术（专升本）1.（单选题）正弦波振荡器的振荡频率f取决于（）（本题L 5分）A.放大电路的放大倍数B.反馈网络元件的参数C.正反馈的强弱D.电源电压的高低答案：B.解析：无.2.（单选题）正弦波振荡器的振荡频率由（）确定。
（本题1.5分）A.基本放大电路B.反馈网络C.选频网络答案：C.解析：无.3.（单选题）逻辑式£=<+后可变换为（）。
（本题1. 5分）A.F二班P=京C.答案：A.解析：无.4.（单选题）当温度升高时，二极管的正向压降（）。
（本题1.5分）A.增大B,减小C.不变答案：B.解析：无.5.（单选题）齿轮传动链的级数及各级传动比的分配原则（）（本题1.5分）A.最小等效转动惯量原则；B.输出轴转角误差最小原则;C.重量最轻原则；D.效率最高的原则答案：D.解析：无.6.（单选题）逻辑电路如图六所示，当A 二“0”，B 二“1”时，脉冲来到后 触发器（）图六 （本题1. 0 分）A.具有计数功能B.保持原状态C.置 “0”D.置T 答案：A.解析：无.（本题1. 5分）A.并联电压负反馈 B .串联电压负反馈 C.并联电流负反馈 D .串联电流负反馈 答案：A. 解析：无.8 .（单选题）放大电路如图3.2所示，当RF 增加时，该电路的通频带（）。
图3.4 7.（单选题）电路如图3. 4所示，RF 引入的反馈为（I-CZI --------I图3-2 （本题1.5分）A.变宽B .变窄C.不变答案：C.解析：无.9.（单选题）在数控系统中，复杂连续轨迹通常采用（）方法实现。
（本题1. 5 分）A.插补B.切割C.画线D.自动答案：A.解析：无.10.（单选题）由开关组成的逻辑电路如图6. 2所示,设开关A、B分别有如图所示为“0”和“1”两个状态，则电灯兜的逻辑式为（）。
图6.2（本题1. 5分）F =18+ 且SA.B F= MB +J43c F= AB + AB答案：c.解析：无.11.（单选题）桥式整流电路的变压器副边电压为20V,每个整流二极管所承受的最大反向电压为（）。
电子电工技术基础专升本练习题
电子电工技术基础专升本练习题一、单项选择题（每题2分，共20分）1. 电路中，电流I与电压V之间的关系是（）。
A. I = V/RB. I = V * RC. I = V^2/RD. I = R^2/V2. 电阻R=10Ω，电压U=20V，通过电阻的电流I为（）。
A. 1AB. 2AC. 5AD. 10A3. 在纯电阻电路中，功率P与电流I和电压V的关系是（）。
A. P = IVB. P = I^2RC. P = V^2/RD. P = IV^24. 电容器C=10μF，电压U=50V，电容器中储存的电荷Q为（）。
A. 0.5CB. 5CC. 0.5mCD. 5mC5. 电感L=10mH，电流变化率di/dt=1A/s，电感两端的电压U_L为（）。
A. 1VB. 10VC. 100VD. 1000V6. 交流电路中，纯电阻负载的功率因数为（）。
A. 0B. 0.5C. 1D. -17. 正弦交流电的最大值与有效值之间的关系是（）。
A. U_max = U_rmsB. U_max = 2U_rmsC. U_max = U_rms/2D. U_max = U_rms * π8. 三相电路中，星形接法的线电压与相电压的关系是（）。
A. U_line = U_phaseB. U_line = √3 * U_phaseC. U_line = U_phase / √3D. U_line = 2 * U_phase9. 变压器的变压比等于（）。
A. 原边匝数与副边匝数之比B. 原边匝数与副边匝数之和C. 原边匝数与副边匝数之差D. 副边匝数与原边匝数之比10. 整流电路中，全波整流器的输出电压波形是（）。
A. 单向脉动直流B. 单向平滑直流C. 双向脉动直流D. 双向平滑直流二、填空题（每空1分，共20分）1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数为电阻的______。
2. 电容器的单位是法拉（F），1F等于______μF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福建省高职高专升本科入学考试
电气工程及自动化
网络工程专业知识试卷
电子信息工程
(考试时间 150分钟，满分 300分，共二部分)
答题说明: 请将答案写在答题纸相应的位置上。
注意事项: 答案写在试卷上一律不给分。
第一部分电子电路(共150分)
一、填空题 (本大题共 13小题，共 22 个空，每空 2 分，共 44 分 )
请将答案写在答题纸相应的位置上。
1.在本征半导体中掺入_______价元素杂质，使其成为 P 型半导体。
2.二极管的正极电位为-2V，负极电位为3V，则二极管处于______状态。
3.三极管放大电路的三种基本组态是_________、___________、________。
4.三极管是______控制型的器件，为使它工作在放大状态，发射结和集电结需要外加不同的
偏置电压，分别是________。
5. 放大电路中某三极管的三个电极 1 、2、3 的电位分别是-6V，-10.7V，-11V; 则 1 是
___________极; 2是____________极; 3 是___________极。
6 .场效应管是_________控制型的器件。
7. 完成下列数制变换: (1110010.1101)
2=( )
16
=( )
8
8.己知某变量函数)
(
)
(B
A
B
A
Y+
•
+
=,若用与非门实现 ,则函数应变换为，Y=_______________。
9.请写出 D 触发器的特性方程_______________________。
10. 己知某型号 D/ A 转换器的最小输出电压为 U
LSB =5mv ，最大输出电压为U
FSR
=5V ，则
该 D/A 转换器的位数为_____________
11. 有一输入信号为低电平 "0"，其它输入信号为高电平 "1" 时，"与"运算的
结果是_____________，"或非" 运算的结果是_________.
12. 555 定时器内部由三部分组成，分别是 _____、______、______。
13. TTL 反相器可以现____________逻辑运算。
二、单项选择题(本大题共 5 小题，每小题 4 分，共 20 分 )
在每小题列出的四个备选项中只有一个是符合题目要求的，请将正确答案代码填写在答题纸相应位置上。
14. 二极管两端加上正向电压时 ( )。
A.超过门坎电压才能导通
B.超过 O.7V 才导通
C.一定导通
D.超过0.3V才导通
15. 如果二极管的正、反向电阻都很大，则该二极管( )。
A.正常
B.己被击穿
C.内部断路
D.不能确定
16. 共发射极放大器的输出电压和输入电压在相位上的关系为( )。
A.同相位
B.相位差90°
C.相位差180°
D.不能确定
12 1
17. 某放大电路中晶体三极管三个极的电位分别是: 2V，1.7V，5V，可以判断
为( )。
A.锗PNP管
B.锗NPN管
C.硅 PNP 管
D.硅 NPN 管
18. 下面哪一项不能消除组合逻辑电路的竞争冒险现象( )。
A.在可能产生竞争冒险的门加封锁脉冲
B.在可能产生竞争冒险的门加选通脉冲
C.在可能产生竞争冒险的门加电源滤波波电容
D.修改逻辑设计
三、化简题 (本大题共 2 小题，每题 8 分，共 16 分)
请将答案写在答题纸相应的位置上。
19. 用代数法化简函数 Y 为最简与或表达式:
E
D
C
CD
A
C
B
A
A
Y)
(+
+
+
+
=
20. 用卡诺图法化简函数Y为最简与或表达式:
Y(A，B，C，D)=∑m(3，8，9，11，12) + ∑d(2，10，13，14，15)
四、计算题 (本大题共2小题，第21小题20 分，第22小题15分，共35分)
请将答案写在答题纸相应的位置上。
21.单管放大电路如图所示,己知三极管β= 60,r
bb’
=100Ω,U BEQ =O.7V ，
R
b
=300kΩ,Rc = 3kΩ,R L= 3kΩ,Vcc =12V。
( 1 )求解静态工作点 I
BQ 、I
CQ
、V
CEQ
;
( 2) 画出微变等效电路:
( 3 )求电压放大倍数 Au、输入电阻 R
i
和输出电阻Ro
.
u o
)
u s
2
22. 运算放大器应用电路如图所示，要求:(1)试写出输出电压与输入电压U
01与输入电压u
i
;
的关系式; (2)输出电压U
o2与U
o1
的关系式; (3)当U
i
=-3V 时，分别求输出电压U
o1
和U
o2
的值。
五、分析设计题( 本大题共2小题，第23小题20分，第24小题15分，共35分)
请将答案写在答题纸捆应的位置上。
23. 某车间有红、黄两个故障指示灯用来表示 3 台设备的工作情况。
如一台设备出现故障，
则黄灯亮: 如两台设备出现故障，则红灯亮:如三台设备出现故障，则红灯和黄灯都亮。
试用与非门设计一个能实现此要求的逻辑电路。
要求: (1)列出真值表; (2)请写出与非逻辑函数表达式:(3)画出逻辑电路。
12 3
24. 根据下图所示的逻辑电路，要求:(1)写出Y 逻辑函数表达式; (2)列出真值表;(3)说明其
逻辑功能。
4。
