杠杆滑轮浮力综合计算题.docx
杠杆、滑轮、浮力综合计算题备课讲稿
杠杆、滑轮、浮力综合计算题1、图1是一种新型吊运设备的简化模型示意图，图中虚线框里是滑轮组（未画出），滑轮组绳子的自由端由电动机拉动。
工人师傅用该吊运设备匀速打捞落入水中的圆柱形物体A。
物体A的底面积为200cm2，高为8m。
当物体A露出水面2m时，绳子用竖直向上T1的力拉物体A，电动机对滑轮组绳子自由端的拉力F1为2400N，,当物体A露出水面4m时，绳子用竖直向上T2的力拉物体A,，电动机对滑轮组绳子自由端的拉力为F2，机械效率为82%。
拉力F2的功率为600w, 已知TI ：T2=39：41。
不计绳的质量，不计滑轮与轴的摩擦。
求：（1）此滑轮组匀速上升的速度V；（2）此滑轮组最高的机械效率。
2、如图2用滑轮组拉动重500N的物体在水平支持面上以2m/s的速度做匀速直线运动，且物体所受摩擦力是物重的0.2倍，问：（1）若不计机械自重及滑轮与轴之间的摩擦，则拉力F是多大？（2）若滑轮组的机械效率是90%，则F的大小是多大？（保留一位小数）（3）可见，使用滑轮组时可以省力不能省功，在物理学中这一原理称为。
3、一名工人用如图3的滑轮组提起450N的重物，绳自由端的拉力F为200N，重物在5s内匀速上升了1m，不计绳子与滑轮间摩擦，则(1)滑轮组所做的有用功是多少？ (2)拉力做功的大小？拉力的功率是多少？ (3)动滑轮的重。
4、装卸工人用如图4的装置将重为800N的货物提至高处，人对绳的拉力为500N，货物在1min内匀速上升了5m，在此过程中求：（1）有用功；（2）拉力做功的功率；（3）滑轮组的机械效率．5、5月12日，四川汶川发生8级大地震，震后立即开展了紧急救援。
在救援过程中，常看到救援工作者使用的这种起重机械，利用这种机械吊起坍塌的混凝土结构的吊板。
如所示是这种起重机吊臂上的滑轮组，它在50s内将重为2.4×104N的吊板匀速提高10m。
已知拉力F为104N。
则这个过程中：（1）拉力F做了多少功？拉力F的功率多大？（2）滑轮组的机械效率多大？6、如图18的装置中，重30 N的物体A，在拉力F 的作用下以0.2m/s的速度沿水平桌面做匀速直线运动5s，此时弹簧测力计的示数为 2 N(不计机械内部摩擦和机械自重)。
杠杆滑轮计算题练习(打印版)
力学综合计算题——杠杆滑轮综合08年丰台区二模：某人用如图27所示的滑轮组，使质量为0.27kg的铝块从空中匀速下落到底面积为100cm2的盛有水的容器中。
当铝块接触水面之前，滑轮组的机械效率是54%，（不计绳重、摩擦，g取10N/kg，ρ铝=2.7×103kg/m3）求（1）当铝块浸没在水中时，滑轮组对铝块的拉力为多少？（2）铝块浸没在水中后匀速下降过程中（不接触容器底），滑轮组的机械效率是多少？（3）若用该滑轮组将质量相等、密度之比ρ甲:ρ乙=2:3的两个实心物体甲乙放入盛有足够多水的容器中，撤去滑轮组后，当甲、乙两物体静止后，水对甲、乙的浮力比F甲:F乙=6:5，则甲的密度是多少？08年石景山区一模：如图24所示，用滑轮组将重为G=1800N的金属块打捞出水面，不计绳重、摩擦和水对金属块的阻力，作用在绳自由端拉力的功率始终保持1680W，金属块浸没在水中时匀速提起的速度为v1=0.8m/s，金属块的密度为8×103kg/m3，g取10N/kg。
求：（1）金属块未露出水面以前的机械效率η（2）金属块被提出水面后匀速提起的速度v2（计算结果保留到小数点后两位）08年怀柔区二模：某桥梁施工队的工人用如图24所示的滑轮组匀速打捞沉在水中的工件。
已知工件的质量为100kg工人的质量为70kg。
工件打捞出水面前与工件完全被打捞出水后工人对地面的压力之比为15：2，工件在水中时，滑轮组的机械效率为60% 。
若不计摩擦、绳重及水的阻力，g取10N/kg 。
求：（1）工件浸没在水中时所受的浮力Ｆ浮；（2）工件完全打捞出水面后，滑轮组的机械效率η2；（结果保留两位有效数字）（3）工件完全打捞出水面后，以0.2m/s的速度被匀速提升，工人拉绳的功率P2。
图26图27F09年崇文区一模：小文的体重为600 N ，当他使用如图24所示的滑轮组匀速提升水中的体积为0.01m 3的重物A 时（重物始终未出水面），他对地面的压强为8.75×103 Pa 。
初中物理杠杆、滑轮组、压强、浮力综合计算题(含答案)
初中物理杠杆、滑轮组、压强、浮力综合计算题(含答案)1、这是一道起重机的综合计算题。
题目要求计算货箱在不同高度时的压强、起重机做功的大小以及为了使起重机不倾倒所需的铁块质量。
在计算过程中，需要运用物理学中的杠杆原理、滑轮组原理、压强和浮力等知识。
2、这是一道关于滑轮组机械效率的计算题。
题目要求计算小明的体重和滑轮组的机械效率，以及在改变滑轮组绕绳方法后所需的力。
在计算过程中，需要运用物理学中的滑轮组原理、机械效率公式和压力平衡原理等知识。
3、这是一道关于杠杆平衡和浮力的综合计算题。
题目要求计算力的大小、合金块的密度以及合金块在水中沉底后的压强。
在计算过程中，需要运用物理学中的杠杆原理、浮力原理、压力平衡原理和密度公式等知识。
4、这是一道关于电动机功率和机械效率的计算题。
题目要求计算滑轮组的机械效率、电动机拉动钢丝绳的功率以及横梁上提起重物时支持力增加的大小。
在计算过程中，需要运用物理学中的机械效率公式、动能定理和力的平衡原理等知识。
5、图25是液压汽车起重机从水中打捞重物的示意图。
起重机通过卷扬机C和钢丝绳将重物提升出水。
被打捞的重物体积为0.5m³。
在打捞前起重机对地面的压强为p1=2.0×10⁷Pa，在物体在水中匀速上升时起重机对地面的压强为p2=2.375×10⁷Pa，物体完全出水后起重机对地面的压强为p3=2.5×10⁷Pa。
假设起重时柱塞沿竖直方向，物体出水前、后柱塞对吊臂的支撑力分别为N1和N2，N1与N2之比为19:24.重物出水后上升的速度为v=0.45m/s。
求：（1）被打捞物体的重力；（2）被打捞的物体浸没在水中上升时，滑轮组AB的机械效率；（3）重物出水后，卷扬机牵引力的功率。
256、某桥梁施工队的工人用如图24所示的滑轮组匀速打捞沉在水中的工件。
已知工件的质量为100kg，工人的质量为70kg。
工件打捞出水面前与工件完全被打捞出水后工人对地面的压力之比为15:2，工件在水中时，滑轮组的机械效率为60%。
11 杠杆、浮力、压强、滑轮的综合计算题

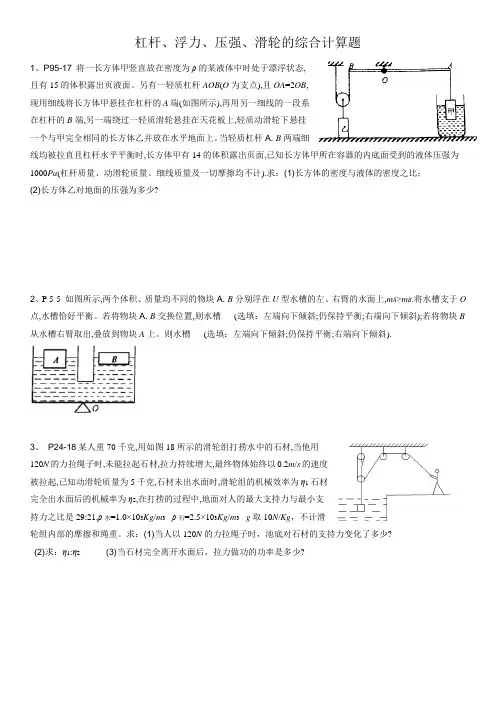

杠杆、浮力、压强、滑轮的综合计算题1、P95-17 将一长方体甲竖直放在密度为ρ的某液体中时处于漂浮状态,且有15的体积露出页液面。
另有一轻质杠杆AOB(O为支点),且OA=2OB,现用细线将长方体甲悬挂在杠杆的A端(如图所示),再用另一细线的一段系在杠杆的B端,另一端绕过一轻质滑轮悬挂在天花板上,轻质动滑轮下悬挂一个与甲完全相同的长方体乙并放在水平地面上。
当轻质杠杆A. B两端细线均被拉直且杠杆水平平衡时,长方体甲有14的体积露出页面,已知长方体甲所在容器的内底面受到的液体压强为1000Pa(杠杆质量、动滑轮质量、细线质量及一切摩擦均不计).求：(1)长方体的密度与液体的密度之比；(2)长方体乙对地面的压强为多少?2、P 5-5 如图所示,两个体积、质量均不同的物块A. B分别浮在U型水槽的左、右臂的水面上,m A>m B.将水槽支于O 点,水槽恰好平衡。
若将物块A. B交换位置,则水槽___(选填：左端向下倾斜;仍保持平衡;右端向下倾斜);若将物块B 从水槽右臂取出,叠放到物块A上。
则水槽___(选填：左端向下倾斜;仍保持平衡;右端向下倾斜).3、P24-18某人重70千克,用如图18所示的滑轮组打捞水中的石材,当他用120N的力拉绳子时,未能拉起石材,拉力持续增大,最终物体始终以0.2m/s的速度被拉起,已知动滑轮质量为5千克,石材未出水面时,滑轮组的机械效率为η1石材完全出水面后的机械率为η2,在打捞的过程中,地面对人的最大支持力与最小支持力之比是29:21,ρ水=1.0×103Kg/m3ρ石=2.5×103Kg/m3g取10N/Kg，不计滑轮组内部的摩擦和绳重。
求：(1)当人以120N的力拉绳子时，池底对石材的支持力变化了多少?(2)求：η1:η2(3)当石材完全离开水面后，拉力做功的功率是多少?4、P32 -17 如图所示,长70cm的光滑轻质木板AB可绕支点转动,在离支点右边20cm的B端上方连接动滑轮,作用在绳自由端的拉力F1为4.5N;下方挂一密度为ρ,高20cm的长方形物体M,当物体M浸入水中10cm深处静止时,从装满水的溢水杯中溢出50g的水,此时杠杆水平平衡。
杠杆与浮力结合计算题

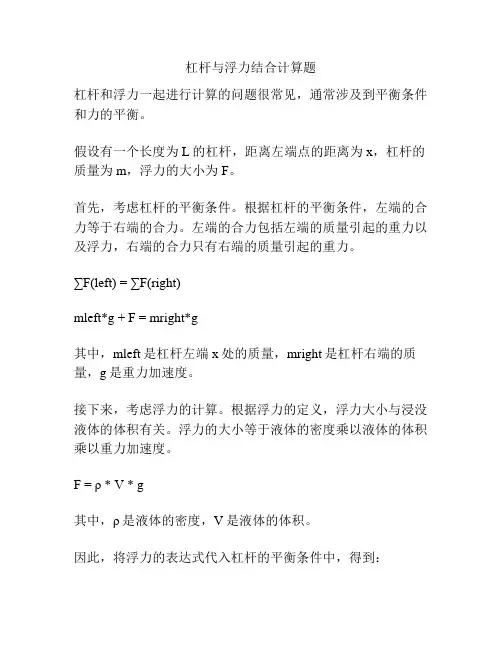

杠杆与浮力结合计算题
杠杆和浮力一起进行计算的问题很常见，通常涉及到平衡条件和力的平衡。
假设有一个长度为L的杠杆，距离左端点的距离为x，杠杆的质量为m，浮力的大小为F。
首先，考虑杠杆的平衡条件。
根据杠杆的平衡条件，左端的合力等于右端的合力。
左端的合力包括左端的质量引起的重力以及浮力，右端的合力只有右端的质量引起的重力。
∑F(left) = ∑F(right)
mleft*g + F = mright*g
其中，mleft是杠杆左端x处的质量，mright是杠杆右端的质量，g是重力加速度。
接下来，考虑浮力的计算。
根据浮力的定义，浮力大小与浸没液体的体积有关。
浮力的大小等于液体的密度乘以液体的体积乘以重力加速度。
F = ρ * V * g
其中，ρ是液体的密度，V是液体的体积。
因此，将浮力的表达式代入杠杆的平衡条件中，得到：
mleft*g + ρ * V * g = mright*g
化简得到：
mleft + ρ * V = mright
这就是杠杆和浮力结合计算的问题的基本方程。
需要注意的是，上述方程是一个方程组，需要根据具体问题的条件来求解。
通常需要已知杠杆的长度、距离左端点的距离、杠杆的质量、液体的密度和体积等参数。
根据已知条件来确定未知量，从而求解出问题的答案。
（完整版）杠杆滑轮综合试题
（完整版）杠杆滑轮综合试题一．选择题（有单选、有多选）A．杠杆可以是直的，也可以是弯的B．动力、阻力使杠杆转动方向相反，但他们的方向不一定C．支点可以在杠杆的端点，也可以在力的作用线之间D．杠杆的长度等于动力臂和阻力臂之和A．从支点到动力作用点的距离叫动力臂B．从动力作用点到阻力作用线的距离叫动力臂C．从支点到阻力作用线的距离叫阻力臂D．从阻力作用点到动力作用点的距离叫阻力臂3．一把刻度准确的杆秤，若水果商贩将标准秤砣换成较轻的秤砣卖给小芳1㎏水果，则水果实际质量（）A．大于1㎏B．小于1㎏C．等于1㎏D．可能大于1㎏，也可能小于1㎏动力F始终沿水平方向，则在如图所示的过程中，动力F（硬杆重力忽略不计）（）A．由小变大B．由大变小C．先变大后变小D．保持不变5.如图所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，使杠杆有竖直位置旋转到水平位置，在这个过程中（）A．杠杆始终是省力的B．杠杆始终是费力的C．杠杆先是省力的后是费力的D．杠杆先是费力的后事省力的6.如图所示，杆OB的O端用铰链（可自由转动）固定在竖直壁上，杆的中点挂一重物G，杆的B点受水平拉力F而平衡，若拉力F沿逆时针方向逐渐转向竖直方向，而保持OB在原位置平衡，则在此过程中F将（）A．大小保持不变 B．逐渐变大C．逐渐变小 D．先变小后变大7.一根均匀直尺可绕中点O自由转动，直尺上有三只垂直而立蜡烛A、B、C，它们粗细和材料都相同但长度不相同，12A B Cl l l==，如图所示，那么点燃过程中直尺将（）A．逆时针转动 B．顺时针转动 C．始终平衡 D．无法判断8．用一只未调横梁水平的天平去称量物体的质量，当物体放在左盘时，右盘放质量为m 1的砝码，横梁正好水平，若物体放在右盘，左盘放上质量为m 2的砝码，横梁也正好能水平，如果不考虑游码的移动，设m 1＞m 2，则物体的真实质量M 及横梁原来的状态是（）A ． M=，横梁左高右低 B ． M=，横梁右高左低C ． M=（m 1+m 2），横梁右高左低D ． M=（m 1+m 2），横梁左高右低9．如图所示，在轻质杆OB 的中点A 处，悬挂有重为G 的物体M ，在端点B施加方向始终跟杆垂直的拉力F ，杆从虚线位置沿逆时针方向匀速转至图示位置的过程中，下列叙述中错误的是（）10．如图所示，一根重木棒在水平动力（拉力）F 的作用下以O 点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L ，动力与动力臂的乘积为M ，则（）A ． F 增大，L 增大，M 增大B ． F 增大，L 减小，M 减小C ． F 增大，L 减小，M 增大D ． F 减小，L 增大，M 增大11.如图所示，一根轻质木杆，A 端细线下所挂50N 的重物静止在水平地面上。
滑轮机械功浮力压力综合大题
《中考物理压轴题练习》1、如图1所示,质量为60kg 的工人在水平地面上,用滑轮组把货物运到高处。
第一次运送货物时,货物质量为130kg,工人用力F 1匀速拉绳,地面对工人的支持力为N 1,滑轮组的机械效率为η1;第二次运送货物时,货物质量为90 kg,工人用力F 2匀速拉绳的功率为P 2,货箱以0.1m/s 的速度匀速上升,地面对人的支持力为N 2, N 1与 N 2之比为2:3。
(不计绳重及滑轮摩擦, g 取10N/kg)求:(1)动滑轮总重和力F 1的大小; (2)机械效率η1; (3) 功率P 2。
1．解：（1）第一次提升货物时，以人为研究对象11F '-=人G N ①绳对人的拉力与人对绳的拉力相等，11F F ='411动G G F +='② 1分 第二次提升货物时，以人为研究对象22F '-=人G N ③ 绳对人的拉力与人对绳的拉力相等，22F F ='422动G G F +='④ 1分32N N 21= ⑤把数据分别带入以上5个式子，解得：300=动G N 1分 F 1=400N 1分 F 2=300N（2）第一次运送货物时滑轮组的机械效率：81.25%4J4001300J4h F h G W 111=⨯===总有W η 1分 （3）第二次货物上升速度为0.1m/s ，人匀速拉绳的速度为s m s m v /4.0/1.042=⨯=' 1分 W s m N v F P 120/4.0300222=⨯='=图1N 1G 人 F 1´ N 2G 人 F 2´2、小文的体重为600 N ，当他使用如图3所示的滑轮组匀速提升水中的体积为0.01m 3的重物A 时（重物始终未出水面），他对地面的压强为8.75×103Pa 。
已知小文与地面的接触面积为4002cm 。
当他用此滑轮组在空气中匀速提升重物B时，滑轮组的机械效率是80%。
初中物理-力学综合题(含杠杆、滑轮组、压强、浮力)
力学综合题典型例题剖析【例题1】（四川绵阳）某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。
他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象， 如图1所示。
根据图象可以判断（ ）A ．0~5s 内，小车的平均速度是0.4m/sB ．0~7s 内，小车的平均速度是1.5m/sC ．2s~5s 内，小车在运动2 mD ．5s~7s 内，小车运动的平均速度是1 m/s【解析】本题是s-t 图象，解题关键是要理解图像的物理意义。
在前两秒时，运动的时间是2秒，运动的路程是2米，随时间的增大，路程也在增大。
到了第2秒到第5秒之间，运动的时间是3秒，运动的路程是0米，时间在增大上，而路程却不变，说明小车停止运动的。
从第5秒到第7秒，运动的时间是2秒，运动的路程是4米，时间增大，路程也增大。
平均速度用总路程除以总时间。
【答案】 A【例题2】（南昌）同学们在实验室里测某种小矿石的密度,选用天平、量筒、小矿石、细线、烧杯和水,进行了如下的实验操作：A ．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积．B ．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡.C ．把天平放在水平桌面上．D ．将小矿石放在左盘中,在右盘中增减砝码并移动游码直至横梁平衡.E ．在量筒中倒入适量的水并记下水的体积．⑴正确的实验操作顺序是 (只填字母序号).⑵在调节天平时，发现指针位置如图2甲所示，此时应将平衡螺母向 调(选填“左”或“右”)．⑶用调节好的天平称小矿石的质量.天平平衡时,放在右盘中的砝码和游码的位置如图2乙所示；量筒量出小矿石的体积如图2丙所示，由此可知，小矿石的密度ρ= kg/m 3．⑷实验中，由于小英同学不小心把量筒打碎了，但实验室里已没有量筒了，老师就给她增加了一个溢水杯.现请你帮她想办法测出小矿石的体积,写出简要的实验步骤.图 1图2【解析】本题考查的是利用天平和量筒测量物体的密度，解题关键是理解天平和量筒使用方法和注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

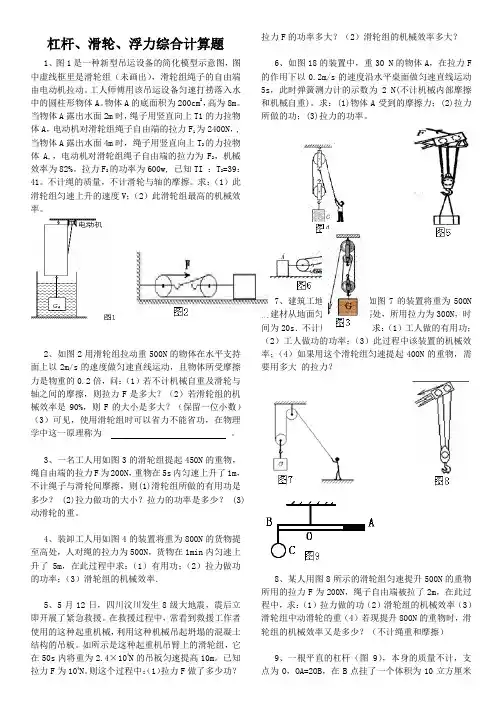

杠杆、滑轮、浮力综合计算题1、图 1 是一种新型吊运设备的简化模型示意图，图中虚线框里是滑轮组（未画出），滑轮组绳子的自由端由电动机拉动。
工人师傅用该吊运设备匀速打捞落入水中的圆柱形物体A。
物体 A 的底2轮组绳子自由端的拉力F1为 2400N， , 当物体 A 露出水面4m时，绳子用竖直向上T2的力拉物体A, ，电动机对滑轮组绳子自由端的拉力为F2，机械效率为82%。
拉力 F2的功率为600w, 已知 TI：T2=39：41。
不计绳的质量，不计滑轮与轴的摩擦。
求：（1）此滑轮组匀速上升的速度V；（ 2）此滑轮组最高的机械效率。
7、建筑工地上，工人用如图7 的装置将重为500N 的建材从地面匀速送到6m高处，所用拉300N，时间为20s．不计摩擦和绳重，求：（1）工人做的有用功；（2）工人做功的功率；（3）程中该装置的机械效率；（4）如果用这个滑轮组匀速提起400N 的重物，需要用多大的拉力？2、如图 2 用滑轮组拉动重500N 的物体在水平支持面上以2m/s 的速度做匀速直线运动，且物体所受摩擦力是物重的0.2 倍，问：（ 1）若不计机械自重及滑轮与轴之间的摩擦，则拉力 F 是多大？（ 2）若滑轮组的机械效率是90%，则 F 的大小是多大？（保留一位小数）（ 3）可见，使用滑轮组时可以省力不能省功，在物理学中这一原理称为。
8、某人用图8 所示的滑轮组匀速提升500N的重物所用的拉力 F 为 200N，绳子自由端被拉了在此过程中，求：（ 1）拉力做的功（ 2）滑轮组的机械效率（3）滑轮组中动滑轮的重（4）3、一名工人用如图 3 的滑轮组提起450N的重物，绳自由端的拉力 F 为 200N，重物在5s 内匀速升 800N的重物时，滑轮组的机械效率又是多少？（不计绳重和摩擦）上升了 1m，不计绳子与滑轮间摩擦，则(1) 滑轮组所做的有用功是多少？(2) 拉力做功的大小？拉力的功率是多少？ (3) 动滑轮的重。
9、一根平直的杠杆（图9），本身的质量不计，支点为O， OA=2OB，在 B 点挂了一个体积立方厘米的实心铜球，在 A 点最少应用多大的力，杠杆才能平衡 ?( ρ铜 =8.9 ×103kg/m3,g 取 104、装卸工人用如图 4 的装置将重为800N 的货物提至高处，人对绳的拉力为500N，货物在 1min内匀速上升了 5m，在此过程中求：（ 1）有用功；（ 2）拉力做功的功率；（ 3）滑轮组的机械效率．10、如图 10 所示，要把一个质量是450kg 的贵重物品 A 沿水平地面移动100m，为保护该工人把它放在一个质量是50kg 的木板 B 上，然后用了 F=400N的水平拉力将木板 B 沿直线匀速5、5 月 12 日，四川汶川发生 8 级大地震，震后立即开展了紧急救援。
在救援过程中，常看到救直至终点。
( 提示：滑动摩擦力的大小与压力的大小成正比)(1) 在匀速拉动 B 的过程中援工作者使用的这种起重机械，利用这种机械吊起坍塌的混凝土结构的吊板。
如所示是这种起重机 B 之间的摩擦力是多少?(2) 计算拉力 F 做的总功是多少焦耳 ?(3) 在拉力 F 做吊臂上的滑轮组，它在50s 内将重为 2.4 ×104N 的吊板匀速提高 10m。
已知拉力 F 为 104N。
则这个程中，机械效率是多少?过程中：（1）拉力 F 做了多少功？拉力 F 的功率多大？（ 2）滑轮组的机械效率多大？11、电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接6、如图 18 的装置中，重30 N 的物体 A，在拉力 F 的作用下以 0.2m/s的速度沿水平桌面做匀速触良好，这就必须对高压线施加恒定的拉力。
为此，工程师设计了如图 11.B.14 所示的恒拉力直线运动 5s，此时弹簧测力计的示数为 2 N( 不计机械内部摩擦和机械自重) 。
求： (1) 物体 A 受到其简化原理图如图 11 所示。
实际测量得到每个水泥块的体积为-2 3，共悬挂 20个水1.5 × 10 m的摩擦力； (2) 拉力所做的功；(3) 拉力的功率。
（已知水泥块的密度为 2.6 × 103kg/m3， g 取 10N/kg 。
）（ 1）请指出图中的动滑轮和定滑轮别是哪个？（ 2）每个水泥块的重力是多少？（ 3）滑轮组对高压线的拉力是多大？12、在大型和高楼建工地上，常用起重机吊起建材。
起重机吊臂上的滑是由一个滑和两个定滑成，其构如12 所示，拉力 F 由机提供，大小2× 104N，起重机在60s 内将重 5.4 × 104N 的建材匀速提高了12m。
求：⑴在此程中做的有用功多少？⑵拉力 F 的功率是多大？⑶滑的机械效率是多大？13、如 13 是一个上肢力量健身器示意。
配重 A 受到的重力1200 N ；杠杆 EH可 O点在直平面内，OE︰ 0H＝ 2︰ 5 。
小成同学受到的重力600N，他通在H 点施加直向下的拉力F1，杠杆在水平位置平衡，配重 A 好拉起来。
杠杆EH 和的量均忽略不；所有摩擦也忽略不。
求：（1）判断滑B、 C、D 分是定滑是滑？答：滑 B 是滑；滑 C 是滑；滑 D 是滑。
（ 2）不考滑的重，拉力F1多大？（ 3）若考滑的重，作用在 H 点直向下的拉力F2，其大小是 260 N，滑受到的重力 G多大？14、用如14 所示滑提升重物．人用拉力 F 的大小 50N， 15s 内使重90N的物体匀速上升了 3m．不重和摩擦，求：（ 1）滑的重．（ 2）人拉子做功的功率．（3）滑的机械效率．15、有一种量人的体重和身高的子秤，其体重部分的原理如15 中的虚框所示，它主要由三部分构成：踏板和力杠杆ABO，力感器R（阻会随所受力大小生化的可阻），示体重大小的表 A（是流表）。
其中 AO︰BO＝ 5︰1，力感器 R表面能承受的最大 2× 106Pa，且已知力感器 R 的阻与所受力的关系如下表所示。
力 F/N050100150200250300⋯阻 R/ Ω300270240210180150120⋯踏板和杠杆件的量可以忽略不，接通源后，力感器两端的恒 4.8V 。
回（ 1）踏板空，流表数是多少mA？（ 2）若杆与力感器之的接触面是2×1秤的最大称量是多少？（3）了把流表 A 的表改装成子秤表，我需要确定踏板上人的体重 G与流表的示数I 的关系。
你写出个关系式16、如 16 甲所示装置中，物体甲重G 甲＝ 150N，滑重 G ＝ 50N，人重 G 人＝ 650N。
杆 AB可以 O点，且 OA∶ OB＝ 5∶ 9。
不摩擦和重，当杆AB在水平位置，整个装于平衡状，地面物体乙的支持力F1＝ 210N。
求：⑴物体乙受到的重力G乙。
若用物体物体甲，并在物体乙的下方接一个簧，如乙所示，当杆AB 在水平位置，整个装置于平衡状，簧物体乙的作用力 F ＝ 780N。
求：⑵此地面人的支持力 F 。
2317、如 17 是搬运工人用滑将中的物沿水平道拉出的示意。
已知物的量600kg，所受道的摩擦力其重力的0.1 倍，滑的机械效率75％。
若人以0.5m/s 的速速前行， 100s 将物拉出， g 取 10N/kg, 。
求在此程中：（ 1）人做的有用功多大？人的拉力多大？（ 3）人拉力的功率多大？18、如 18 所示，量70kg 的工人站在水平地面上，用有箱的滑把物运到高。
第一次运送物，放入箱的物量160kg ，工人用力F1匀速拉的功率P1，箱以 0／ s 的速度匀速上升，地面工人的支持力N1。
第二次运送物，放入箱的物量1工人用力F2匀速拉，箱以0.2m／ s 的速度匀速上升，地面工人的支持力N2，滑机械效率η 2。
N1 与N2 之比15︰19。
（不重及滑摩擦，g取l0N／kg）求：（1）箱和滑的量 m；（ 2）功率 P1；（机械效率η2。
19、如 19 所示，一个量60kg，底面0.1m2物，通滑在25N拉力作用下作直运。
已知物受到的滑摩擦力物重的0.1 倍。
(g 取 10N/kg ) 。
求：（1）在上作出物体水平地面力的示意；（2）物体的重力是多少？（3）物体静止水平地面的是多少？（ 4）滑的机械效率是多少？20、在如图 20 所示，用滑轮组拉着重 600N 的物体 A 沿水平方向匀速移动，在 40s 内移动了 8m，绳子自由端拉力 F 的大小为 20N。
请你根据已知条件提出 3 个问题并进行解答。
（不计摩擦和动滑轮重）21、如图 21均匀细长棒AB，其质量为m，A 端用细线悬挂起来且悬线竖直， B 端无阻碍地斜向浸没在水池中，当它稳定静止时，棒被浸没部分的长度是全长的3/5 ，棒的密度是多少？22、如图 22 所示，杠杆处于平衡状态，其中OA长 1 米， OB长 0.25 米，重物P 重 58.8 牛，滑轮和杠杆的质量不计，求：（1）重物G重多少牛？（2）滑轮悬挂点D、 C各受多大的力？23、. 如图 23 甲所示，某工人用滑轮组从水深为H=5m的井底匀速提起高为 2m，底面积为 0.02m2的实心圆柱体 M（圆柱体底部与井底不密合），该物体的密度为 2.5 × 103 kg/m3，如果动滑轮挂钩用钢丝绳与物体相连，绕在滑轮上的绳子能承受的最大的拉力F=500N。
当工人作用在绳端竖直向下的拉力为 F1时，实心圆柱体受到井底的支持力为N；从实心圆柱体刚刚离开井底到刚好要露出水面前始终以某一速度匀速上升时，工人作用在绳端竖直向下的拉力为F2，工人做功与时间的图像如图23乙所示。
已知： F ?F =2?5。
不计摩擦和绳重及水的阻力，g=10N/kg 。
12求： (1) 当实心圆柱体在水中匀速上升时（未露出水面）所受的浮力；(2) 当作用在绳端的拉力为 F1时，实心圆柱体受到井底的支持力N； (3)实心圆柱体上表面刚刚露出水面后继续上升，当绳子刚好能被拉断时，实心圆柱体M 所受的拉力 F 。
24、在水井清淤工程中，工人用如图24 所示的装置来起吊井底的一块石头。
如果石头的重力是3（2）请通过计算说明，当石头浸没在水中时和完全离开水面后，要把石头匀速吊起，工人分别需要多大的拉力。
注：不计摩擦、水的阻力和绳的重力等。
25、如图 25 是利用电子称显示水库水位装置的示意图。
该装置主要由不计重力的滑轮C、方体物体A、B以及轻质杠杆MN组成：物块 A 通过细绳与滑轮 C 相连，物块 B 通过细绳与杠杆相杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO︰ ON=1︰ 2。
已知物密度为 1.5 × 103kg/m3，底面积为 0.04m2，高 1m，物块 B 的重力为 100N。
滑轮与转轴的摩擦、杠杆轴的摩擦均忽略不计， g 取 10N/kg 。
