【CN209763832U】一种新型相变蓄热换热器【专利】
一种相变蓄热能电热水器及空气加热装置[发明专利]
![一种相变蓄热能电热水器及空气加热装置[发明专利]](https://img.taocdn.com/s3/m/3cb7fbf0964bcf84b8d57be7.png)
专利名称：一种相变蓄热能电热水器及空气加热装置专利类型：发明专利
发明人：陈明初,杨春年,熊宝春
申请号：CN201911003293.8
申请日：20191021
公开号：CN112762614A
公开日：
20210507
专利内容由知识产权出版社提供
摘要：一种相变蓄热能电热水器及空气加热装置，包括电热水器外壳、保温隔离层、水箱和设置在水箱内的矩形储水换热盘管、相变蓄能储存交换装置、电加热棒，空气热交换装置、热流道进出口通路、热流道循环泵、空气对流交换通道、电磁控制阀、以及智能电路控制管理系统、流量和温度传感器等，通过矩形储水换热盘管，连接冷水进水端和设置有热水出水端，实现对水的加热，利用水箱中的助热剂、热流道循环泵，通过空气热交换装置实现对空气的加热。
申请人：上海纵览智能科技有限公司
地址：200433 上海市杨浦区翔殷路128号B座407室
国籍：CN
更多信息请下载全文后查看。
一种新型相变蓄热装置[实用新型专利]
![一种新型相变蓄热装置[实用新型专利]](https://img.taocdn.com/s3/m/f75c1ae4f12d2af90342e688.png)
专利名称：一种新型相变蓄热装置专利类型：实用新型专利
发明人：叶巍巍
申请号：CN201721424610.X 申请日：20171031
公开号：CN207365773U
公开日：
20180515
专利内容由知识产权出版社提供
摘要：本实用新型公开一种新型相变蓄热装置，包括多腔型的封装体，封装体由多个串联或并联结合的相变储能球组成，相变储能球之间通过整体吹塑一体成型，相邻相变储能球之间设置有平直过渡段，封装体内部的中空区域设置为相变材料填充区，封装体顶部的相变储能球开设有相变材料进口，封装体底部的相变储能球设置有支撑台，相变储能球的表面均设置有为相变材料膨胀或收缩提供体积变化空间的平台。
提高了灌料和封装效率，有效降低了生产加工成本，且使用时排布更加方便，可对热量更加有效地吸收和储存，因此，该新型储能球更高效、更实用，值得深入开发和推广，设计新颖，是一种很好的创新方案。
申请人：叶巍巍
地址：200000 上海市金山区枫泾镇亭枫公路8351号
国籍：CN
更多信息请下载全文后查看。
一种新型相变储热设备[实用新型专利]
![一种新型相变储热设备[实用新型专利]](https://img.taocdn.com/s3/m/58869212ae45b307e87101f69e3143323868f573.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921312185.4(22)申请日 2019.08.14(73)专利权人 北京华厚能源科技有限公司地址 100032 北京市西城区华远街6号(72)发明人 贾维 周青宝 孟帅 俞志强 (51)Int.Cl.F28D 20/02(2006.01)(54)实用新型名称一种新型相变储热设备(57)摘要本实用新型提出了一种新型相变储热设备，包括水箱、保温层、内胆、储热微单元，其中储热微单元包含换热管、上顶盖、相变材料、外壳。
若干微单元通过串并联组合的形式，置于保温水箱内。
微单元内含换热管路，换热时水首先流经微单元内的换热管路，然后再流经微单元外的水箱侧进行换热。
可用于电站调峰大规模储热，大幅度提升储热效率，实现能量的高效存储和合理利用。
权利要求书1页 说明书3页 附图2页CN 211205005 U 2020.08.07C N 211205005U1.一种新型相变储热设备，其特征在于：包括水箱、保温层、内胆、储热微单元，其中储热微单元包含换热管、上顶盖、相变材料、外壳，若干微单元通过串并联组合的形式，置于保温水箱内，微单元内含换热管路。
2.根据权利要求1所述的一种新型相变储热设备，其特征在于：所述的储热微单元直径范围100~250mm。
3.根据权利要求1所述的一种新型相变储热设备，其特征在于：所述的储热微单元采用U型单管或U型交叉双管形式。
4.根据权利要求1所述的一种新型相变储热设备，其特征在于：所述的储热微单元换热形式为内外双程换热，即水首先流经微单元内的换热管路，然后再流经微单元外壁的水箱侧进行换热。
5.根据权利要求1所述的一种新型相变储热设备，其特征在于：所述的相变材料采用中高温相变材料，相变温度为120~300℃，类别为太阳盐、二元硝酸盐体系、水合盐体系的一种。
6.根据权利要求1所述的一种新型相变储热设备，其特征在于：所述的储热微单元换热管直径为20~60mm。
【CN209763833U】相变蓄热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231741.9(22)申请日 2019.02.21(73)专利权人 国家电投集团科学技术研究院有限公司地址 102209 北京市昌平区未来科技城国家电投集团科学技术研究院有限公司院内A座8层至11层(72)发明人 韩雨辰 王彩霞 李洋 王玮 张玮 李京浩 王含 宗军 (74)专利代理机构 北京清亦华知识产权代理事务所(普通合伙) 11201代理人 宋合成(51)Int.Cl.F28D 20/02(2006.01)(54)实用新型名称相变蓄热装置(57)摘要本实用新型公开了一种相变蓄热装置，所述相变蓄热装置包括：壳体，所述壳体限定出容纳腔，所述容纳腔内填充有相变介质，所述相变介质在液态时的密度小于所述相变介质在固态时的密度；多个沿竖向间隔开设置的换热管，所述换热管设置在所述相变介质中，且适于与外部管路连通，从下到上相邻的两个所述换热管之间的间距单调不变小，且最下方的两个所述换热管的间距小于最上方的两个所述换热管的间距。
本实用新型实施例的相变蓄热装置，可直接减少相变蓄热装置内部的温度不均匀导致的材料失效问题，且同时兼顾了蓄热效率与储热容量。
权利要求书1页 说明书5页 附图1页CN 209763833 U 2019.12.10C N 209763833U权 利 要 求 书1/1页CN 209763833 U1.一种相变蓄热装置，其特征在于，包括：壳体，所述壳体限定出容纳腔，所述容纳腔内填充有相变介质，所述相变介质在液态时的密度小于所述相变介质在固态时的密度；多个沿竖向间隔开设置的换热管，所述换热管设置在所述相变介质中，且适于与外部管路连通，从下到上相邻的两个所述换热管之间的间距单调不变小，且最下方的两个所述换热管的间距小于最上方的两个所述换热管的间距。
2.根据权利要求1所述的相变蓄热装置，其特征在于，从下到上相邻的两个所述换热管之间的间距单调增加。

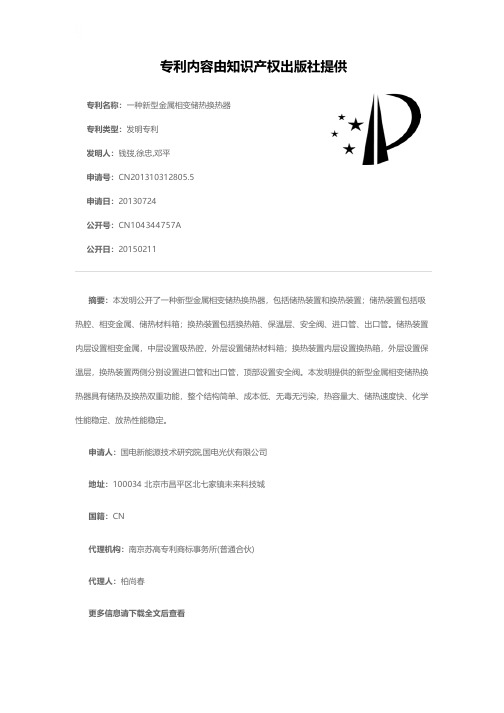

一种新型金属相变储热换热器[发明专利]
![一种新型金属相变储热换热器[发明专利]](https://img.taocdn.com/s3/m/2ff4f005524de518974b7d13.png)
专利名称：一种新型金属相变储热换热器专利类型：发明专利
发明人：钱弢,徐忠,邓平
申请号：CN201310312805.5
申请日：20130724
公开号：CN104344757A
公开日：
20150211
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型金属相变储热换热器，包括储热装置和换热装置；储热装置包括吸热腔、相变金属、储热材料箱；换热装置包括换热箱、保温层、安全阀、进口管、出口管。
储热装置内层设置相变金属，中层设置吸热腔，外层设置储热材料箱；换热装置内层设置换热箱，外层设置保温层，换热装置两侧分别设置进口管和出口管，顶部设置安全阀。
本发明提供的新型金属相变储热换热器具有储热及换热双重功能，整个结构简单、成本低、无毒无污染，热容量大、储热速度快、化学性能稳定、放热性能稳定。
申请人：国电新能源技术研究院,国电光伏有限公司
地址：100034 北京市昌平区北七家镇未来科技城
国籍：CN
代理机构：南京苏高专利商标事务所(普通合伙)
代理人：柏尚春
更多信息请下载全文后查看。

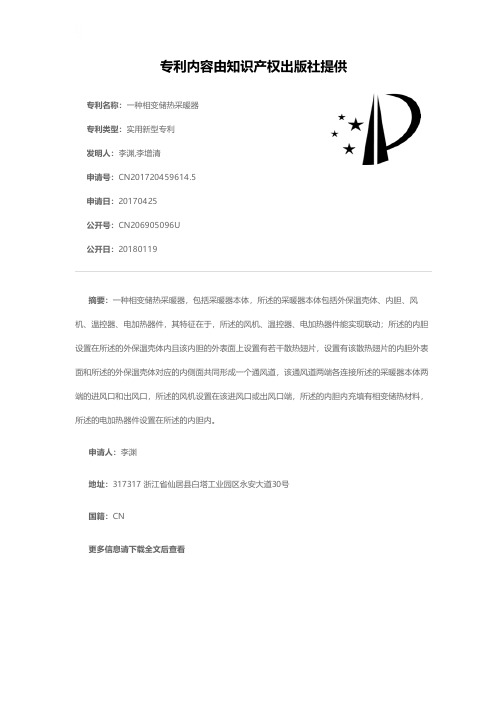

一种相变储热采暖器[实用新型专利]
![一种相变储热采暖器[实用新型专利]](https://img.taocdn.com/s3/m/8544c4fa6edb6f1afe001f5a.png)
专利名称：一种相变储热采暖器专利类型：实用新型专利
发明人：李渊,李增清
申请号：CN201720459614.5申请日：20170425
公开号：CN206905096U
公开日：
20180119
专利内容由知识产权出版社提供
摘要：一种相变储热采暖器，包括采暖器本体，所述的采暖器本体包括外保温壳体、内胆、风机、温控器、电加热器件，其特征在于，所述的风机、温控器、电加热器件能实现联动；所述的内胆设置在所述的外保温壳体内且该内胆的外表面上设置有若干散热翅片，设置有该散热翅片的内胆外表面和所述的外保温壳体对应的内侧面共同形成一个通风道，该通风道两端各连接所述的采暖器本体两端的进风口和出风口，所述的风机设置在该进风口或出风口端，所述的内胆内充填有相变储热材料，所述的电加热器件设置在所述的内胆内。
申请人：李渊
地址：317317 浙江省仙居县白塔工业园区永安大道30号
国籍：CN
更多信息请下载全文后查看。
一种高效相变蓄热装置[实用新型专利]
专利名称：一种高效相变蓄热装置
专利类型：实用新型专利
发明人：李志鹏,张洪星,许龙只,王瑞勇,秦刚,郝维钦,曲永生,班猛飞,李集强
申请号：CN201220357225.9
申请日：20120723
公开号：CN202709835U
公开日：
20130130
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效相变蓄热装置，属于相变蓄热领域，该装置包括保温壳体、换热器、相变材料，进口、出口、法兰盘，所述的换热器用翅片管制成，呈螺旋状，换热器按照簧径的大小层层嵌套，翅片管的进口通过法兰盘与进口相通，翅片管的出口通过法兰盘与出口相通，换热器的周围均匀分布相变材料，相变材料使用化工过程副产品硫酸钠水合盐，里面加入防相分离剂和防过冷剂，本实用新型具有结构简单，换热面积大，传热效果好，易于制造，蓄热放热时间短等优点。
申请人：圣火科技(河南)有限责任公司,李志鹏
地址：450002 河南省郑州市金水区南阳路101号5—41室
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
权利要求书1页 说明书2页 附图2页
CN 209763832 U
CN 209763832 U
权 利 要 求 书
1/1 页
ቤተ መጻሕፍቲ ባይዱ
1 .一种新型相变蓄热换热器，其特征在于，包括相变蓄热换热器筒体（3）、相变蓄热球 （4）、相变蓄热球托架（5）和流体进口管（1）和流体出口管（2），所述相变蓄热换热器筒体（3） 下端设有流体进口管（1），所述流体进口管（1）设有热流体进口管（1 .1）和冷流体进口管 （1 .2），所述相变蓄热换热器筒体（3）上端设有流体出口管（2），所述流体出口管（2）设有冷 流体出口管（2 .1）和热流体出口管（2 .2），通过阀门控制冷热流体的进出，流体在相变蓄热 换热器筒体（3）内绕相变蓄热球（4）流动，所述的相变蓄热球（4）放置在托架（5）上。
2
CN 209763832 U
说 明 书
1/2 页
一种新型相变蓄热换热器
技术领域 [0001] 本实用新型涉及一种能源存储与释放装置，尤其涉及一种新型相变蓄热换热器。
背景技术 [0002] 随着经济的不断发展以及能源的大量消耗，节能已经成为全球关注的话题，太阳 能 、风能 、地热能等可再生能 源和工业余热 、废热的 利 用已 经成为各国 研究开发的 重点 ，然 而这些能源都具有间断性和不稳定性的特点 ，所以 ，能量存储技术的研究就显得尤为重要。 蓄热技术是能量存储技术中一种，蓄热技术中重要一环就是相变蓄热换热器的的设计。常 见的相变蓄热式换热器由两根管子套装在一起，冷、热流体分别在内管和外管中流过，此种 结构一般 用于两种流体之间的换热。将相变蓄热材料封装于一定形状的 相变蓄热单元中 ， 并应用于蓄热箱，则不仅可以减小常规蓄热箱的占地面积，还可解决余热、废热及太阳能利 用不连续的缺点。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920033563 .9 (22)申请日 2019 .01 .09 (73)专利权人 河北科技大学
地址 050018 河北省石家庄市裕翔街26号 (72)发明人 崔海亭 (51)Int .Cl .
F28D 20/02(2006 .01)
2 .根据权利要求1所述的一种新型相变蓄热换热器，其特征在于，所述相变蓄热球（4） 内填充相变蓄热材料（6）。
3 .根据权利要求2所述的一种新型相变蓄热换热器，其特征在于，所述的相变蓄热材料 （6）为结晶水合盐类、或石蜡、或脂肪酸类相变材料。
4 .根据权利要求1所述的一种新型相变蓄热换热器，其特征在于，所述的相变蓄热换热 器外圈置有保温材料（7）。
发明内容 [0003] 本实用新型提供一种结构简单、加工方便、成本低廉的新型相变蓄热换热器。为 此，本实用新型采用的技术方案如下： [0004] 本实用新型主要包括相变蓄热换热器筒体、相变蓄热球、相变蓄热球托架和流体 进口 管 和流体出口 管。所述 相变蓄热换热器筒体下端设有流体进口 管 ，所述流体进口 管设 有热流体进口 管 和冷流体进口 管 ，所述 相变蓄热换热器筒体上端设有流体出口 管 ，所述流 体进口管设有冷流体出口管和热流体出口管，流体在相变蓄热换热器筒体内绕相变蓄热球 流动，通过阀门控制冷热流体的进出。为了防止热量的损失，可在相变蓄热换热器的外表面 上设有保温层。 [0005] 本实用新型是通过以下技术方案来实现的： [0006] 一种新型相变蓄热换热器，包括相变蓄热换热器筒体、相变蓄热球、相变蓄热球托 架和流体进口 管 和流体出口 管。所述 相变蓄热换热器筒体下端设有流体进口 管 ，所述流体 进口 管设有热流体进口 管 和冷流体进口 管 ，所述 相变蓄热换热器筒体上端设有流体出口 管 ，所述流体进口 管设有冷流体出口 管 和热流体出口 管 ，流体在相变蓄热换热器筒体内绕 相变蓄热球流动，通过阀门控制冷热流体的进出。所述相变蓄热球内填充相变蓄热材料。所 述的蓄热相变蓄热材料为结晶水合盐类、或石蜡、或脂肪酸类相变材料。所述的相变蓄热球 放置在托架上。所述的相变蓄热换热器外圈置有保温材料。 [0007] 本发明具有显著的优点和积极的效果 [0008] 本实用新型通过相变蓄热换热器筒体、相变蓄热球内的相变材料，实现热量的存 储和释放，增设相变蓄热球托架后，每个球单独放置在托架上，不会发生相变蓄热球的乱堆 现象 ，避免了相变蓄热球间堆积形成的传热热阻 ，加快了流体与相变蓄热材料的换热速度 ， 可以 提高 相变材料的 传热系数 ，明显的 缩短 相变蓄热器的蓄热时间 ，提高了相变蓄热器的 蓄热性能 ，通过阀门 调节冷热流体的进出 ，冷热流体共 用内管实现了冷流体、热流体与固液
(10)授权公告号 CN 209763832 U (45)授权公告日 2019.12.10
( 54 )实用新型名称 一种新型相变蓄热换热器
( 57 )摘要 本实 用新型公 开了一 种新型 相变蓄热换热
器，包括相变蓄热换热器筒体、相变蓄热球、相变 蓄热球托架、流体进口管和流体出口管。所述相 变蓄热球内填充相变蓄热材料。所述的蓄热相变 蓄热材料为结晶水合盐类、或石蜡、或脂肪酸类 相变材料 。所述的 相变蓄热球放置在托架上 。为 了防止热量的 损失 ，可在相变蓄热换热器的外表 面上设 有保温 层。本实 用新型通过热流体 、相变 蓄热球内的相变材料和冷流体之间的传热，实现 了冷流体、热流体与固液相变材料三种物质之间 的高效换热 ，不仅结构简单、传热效率高 ，而且具 备蓄热、释热功能 ，可充分利用工业余热 ，进行高 效率的废热回收利用。
3
CN 209763832 U
说 明 书
2/2 页
相变材料三种物质之间的高效换热，结构紧凑、加工方便、成本低廉，传热效率较高。
附图说明 [0009] 图1是本实用新型相变蓄热换热器的结构示意图。 [0010] 图2是本实用新型相变蓄热换热器托架结构示意图。 [0011] 图中，1-流体进口管，1 .1-热流体进口，1 .2-冷流体进口，2-流体出口管，2 .1-热流 体出口，2 .2-冷流体进口，3-相变蓄热换热器筒体，4-相变蓄热球，5-相变蓄热球托架，6-相 变蓄热材料，7-保温材料。
