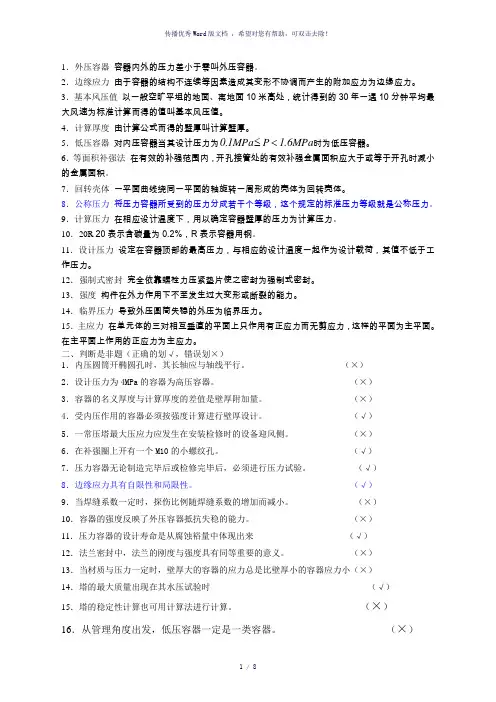

1．外压容器 容器内外的压力差小于零叫外压容器。
2．边缘应力 由于容器的结构不连续等因素造成其变形不协调而产生的附加应力为边缘应力。
3．基本风压值 以一般空旷平坦的地面、离地面10米高处，统计得到的30年一遇10分钟平均最大风速为标准计算而得的值叫基本风压值。
4．计算厚度 由计算公式而得的壁厚叫计算壁厚。
5．低压容器 对内压容器当其设计压力为 1.6MPa P 1MPa 0<≤.时为低压容器。
6．等面积补强法 在有效的补强范围内，开孔接管处的有效补强金属面积应大于或等于开孔时减小的金属面积。
7．回转壳体 一平面曲线绕同一平面的轴旋转一周形成的壳体为回转壳体。
8．公称压力 将压力容器所受到的压力分成若干个等级，这个规定的标准压力等级就是公称压力。
9．计算压力 在相应设计温度下，用以确定容器壁厚的压力为计算压力。
10．20R 20表示含碳量为0.2%，R 表示容器用钢。
11．设计压力 设定在容器顶部的最高压力，与相应的设计温度一起作为设计载荷，其值不低于工作压力。
12．强制式密封 完全依靠螺栓力压紧垫片使之密封为强制式密封。
13．强度 构件在外力作用下不至发生过大变形或断裂的能力。
14．临界压力 导致外压圆筒失稳的外压为临界压力。
15．主应力 在单元体的三对相互垂直的平面上只作用有正应力而无剪应力，这样的平面为主平面。
在主平面上作用的正应力为主应力。
二、判断是非题（正确的划√，错误划×）1．内压圆筒开椭圆孔时，其长轴应与轴线平行。
（×） 2．设计压力为4MPa 的容器为高压容器。
（×） 3．容器的名义厚度与计算厚度的差值是壁厚附加量。
（×） 4．受内压作用的容器必须按强度计算进行壁厚设计。
（√） 5．一常压塔最大压应力应发生在安装检修时的设备迎风侧。
（×） 6．在补强圈上开有一个M10的小螺纹孔。
（√） 7．压力容器无论制造完毕后或检修完毕后，必须进行压力试验。
化工设备设计基础复习资料(本)

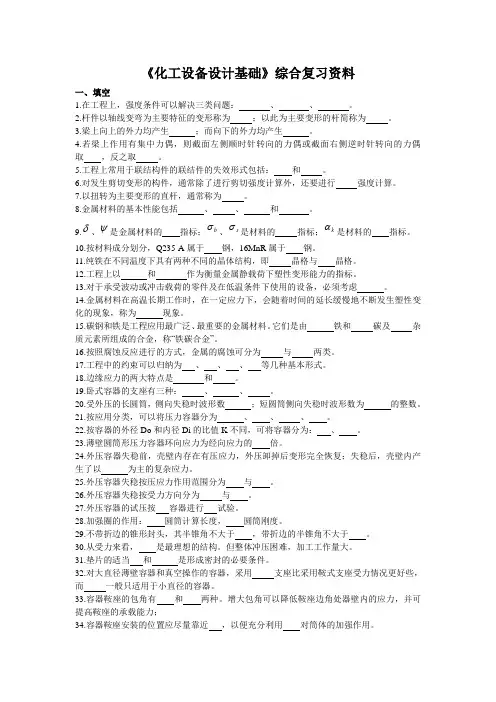

《化工设备设计基础》综合复习资料一、填空1.在工程上，强度条件可以解决三类问题： 、 、 。
2.杆件以轴线变弯为主要特征的变形称为 ；以此为主要变形的杆简称为 。
3.梁上向上的外力均产生 ；而向下的外力均产生 。
4.若梁上作用有集中力偶，则截面左侧顺时针转向的力偶或截面右侧逆时针转向的力偶取 ，反之取 。
5.工程上常用于联结构件的联结件的失效形式包括： 和 。
6.对发生剪切变形的构件，通常除了进行剪切强度计算外，还要进行 强度计算。
7.以扭转为主要变形的直杆，通常称为 。
8.金属材料的基本性能包括 、 、 和 。
9.δ、ψ是金属材料的 指标；b σ、s σ是材料的 指标；k α是材料的 指标。
10.按材料成分划分，Q235-A 属于 钢，16MnR 属于 钢。
11.纯铁在不同温度下具有两种不同的晶体结构，即 晶格与 晶格。
12.工程上以 和 作为衡量金属静载荷下塑性变形能力的指标。
13.对于承受波动或冲击载荷的零件及在低温条件下使用的设备，必须考虑 。
14.金属材料在高温长期工作时，在一定应力下，会随着时间的延长缓慢地不断发生塑性变化的现象，称为 现象。
15.碳钢和铁是工程应用最广泛、最重要的金属材料。
它们是由 铁和 碳及 杂质元素所组成的合金，称“铁碳合金”。
16.按照腐蚀反应进行的方式，金属的腐蚀可分为 与 两类。
17.工程中的约束可以归纳为 、 、 、 等几种基本形式。
18.边缘应力的两大特点是 和 。
19.卧式容器的支座有三种： 、 、 。
20.受外压的长圆筒，侧向失稳时波形数 ；短圆筒侧向失稳时波形数为 的整数。
21.按应用分类，可以将压力容器分为 、 、 、 。
22.按容器的外径Do 和内径Di 的比值K 不同，可将容器分为： 、 。
23.薄壁圆筒形压力容器环向应力为经向应力的 倍。
24.外压容器失稳前，壳壁内存在有压应力，外压卸掉后变形完全恢复；失稳后，壳壁内产生了以 为主的复杂应力。
《化工设备设计基础知识》综合复习资料

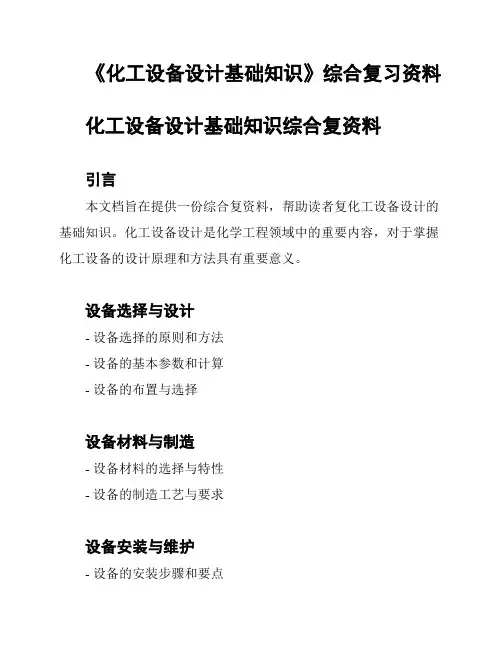

《化工设备设计基础知识》综合复习资料化工设备设计基础知识综合复资料
引言
本文档旨在提供一份综合复资料，帮助读者复化工设备设计的基础知识。
化工设备设计是化学工程领域中的重要内容，对于掌握化工设备的设计原理和方法具有重要意义。
设备选择与设计
- 设备选择的原则和方法
- 设备的基本参数和计算
- 设备的布置与选择
设备材料与制造
- 设备材料的选择与特性
- 设备的制造工艺与要求
设备安装与维护
- 设备的安装步骤和要点
- 设备的常见故障与维修方法
设备性能与评价
- 设备性能参数的计算与评价
- 设备运行参数的监测与控制
设备节能与安全
- 设备节能技术的应用与实践
- 设备安全管理与事故预防
结论
通过对化工设备设计的基础知识的综合复，读者将能够掌握设备选择与设计的原则、设备材料与制造的要点、设备安装与维护的方法、设备性能与评价的计算与控制、设备节能与安全的策略等方面的知识。
这将有助于读者在化工设备设计领域内有更全面的理解和应用能力。
参考文献
- 请根据需要添加参考文献列表
以上为《化工设备设计基础知识》综合复习资料的概要内容。
建议读者在复习过程中参考相关教材和学术资料以获取更详细的内容和知识。
化工设备设计基础

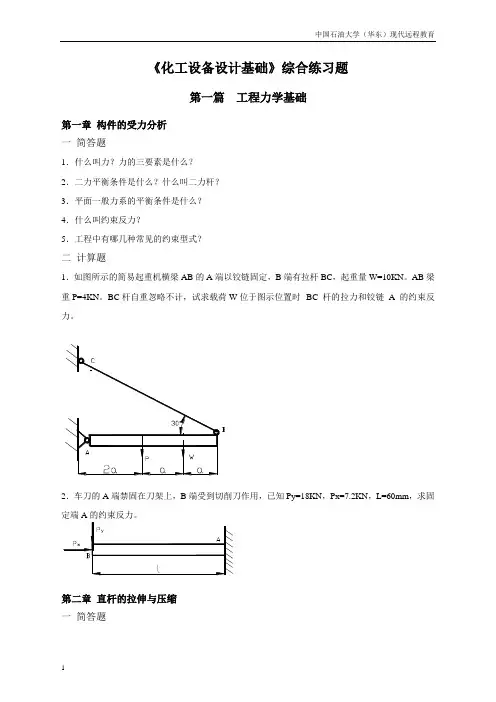

《化工设备设计基础》综合练习题第一篇工程力学基础第一章构件的受力分析一简答题1．什么叫力？力的三要素是什么？2．二力平衡条件是什么？什么叫二力杆？3．平面一般力系的平衡条件是什么？4．什么叫约束反力？5．工程中有哪几种常见的约束型式？二计算题1．如图所示的简易起重机横梁AB的A端以铰链固定，B端有拉杆BC，起重量W=10KN。
AB梁重P=4KN。
BC杆自重忽略不计，试求载荷W位于图示位置时BC杆的拉力和铰链A的约束反力。
2．车刀的A端禁固在刀架上，B端受到切削刀作用，已知Py=18KN，Px=7.2KN，L=60mm，求固第二章直杆的拉伸与压缩一简答题1．什么叫内力？如何求出直杆各截面处的内力？2．什么叫强度？直杆拉伸或压缩时的强度条件是什么？3．低碳钢的拉伸试验中，从开始加载至断裂经过哪几个阶段？4．钢材的机械性能主要包含哪些指标？5．什么叫应力集中？二计算题1．试求图示的杆横截面1-1的内力，已知P1=26KN，P2=14KN，P3=12KN。
32．一个总重为200N的电动机，采用M8吊环螺钉，螺纹根部的直径为6.4mm，其材料的许用应力[σ]=40MPa。
问起吊电动机时，吊环螺钉是否安全？第三章直梁的弯曲一简答题1．什么叫梁？2．什么叫平面弯曲？3．梁中内力有哪些？4．剪力和弯矩的正负如何规定？5．什么剪力图和弯矩图？6．梁弯曲时的正应力强度条件是什么？7．梁纯弯曲时的正应力分布有什么特点？第五章复杂应力状态下的强度计算一简答题1．什么叫应力状态？2．什么叫主应力？什么叫二向应力状态？3．工程设计中有哪几种常用的强度理论？4．什么是第一强度理论？5．材料破坏有哪几种主要形式？第二篇化工设备常用材料一简答题1．金属材料有哪些基本性能？2．金属材料中碳，硫，磷，锰，硅对材料性能各有何影响？3．什么叫弹性变形？什么叫塑性变形？4．什么叫材料的韧性？什么叫无塑性转变温度？5．什么叫热处理？什么叫调质处理？6．碳钢按含碳量如何分类？按冶炼方法如何分类？7．碳钢按质量如何分类？碳钢的牌号如何规定？8．指出Q235B中各符号的含义？指出20R中各符号的含义？9．合金钢按用途如何分类？10．合金钢的牌号如何规定？11．指出0Cr18Ni9Ti及16MnR中各符号的含义？第三篇化工设备设计基础绪论一简答题1．什么叫压力容器？2．内压容器有几种分类方法？3．判断容器是一类、二类或三类容器的原则是什么？4．何谓公称直径？管子DN20表示什么意思？5．何谓公称压力？第八章内压薄壁容器的应力理论一简答题1．什么叫薄壁容器？2．什么叫回转壳体？什么叫经线？什么叫纬线？3．什么叫无力矩理论？什么叫薄膜应力？4．什么叫边缘应力？边缘应力如何产生？边缘应力有何特点？5．什么叫第一曲率半径？什么叫第二曲率半径？二判断题1．下列直立薄壁容器，受均匀气体内压力作用。
化工设备综合复习

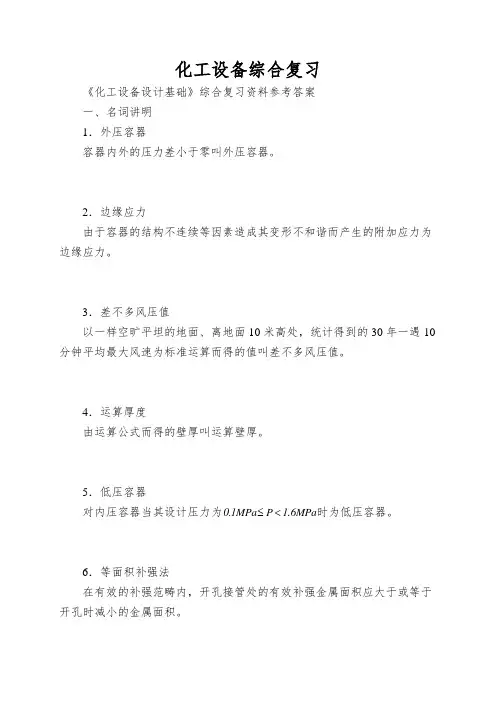

化工设备综合复习《化工设备设计基础》综合复习资料参考答案一、名词讲明1．外压容器容器内外的压力差小于零叫外压容器。
2．边缘应力由于容器的结构不连续等因素造成其变形不和谐而产生的附加应力为边缘应力。
3．差不多风压值以一样空旷平坦的地面、离地面10米高处，统计得到的30年一遇10分钟平均最大风速为标准运算而得的值叫差不多风压值。
4．运算厚度由运算公式而得的壁厚叫运算壁厚。
5．低压容器对内压容器当其设计压力为 1.6MPa≤.时为低压容器。
0<P1MPa6．等面积补强法在有效的补强范畴内，开孔接管处的有效补强金属面积应大于或等于开孔时减小的金属面积。
7．回转壳体一平面曲线绕同一平面的轴旋转一周形成的壳体为回转壳体。
8．公称压力将压力容器所受到的压力分成若干个等级，那个规定的标准压力等级确实是公称压力。
9．运算压力在相应当设计温度下，用以确定容器壁厚的压力为运算压力。
10．20R20表示含碳量为0.2%，R表示容器用钢。
11．设计压力设定在容器顶部的最高压力，与相应的设计温度一起作为设计载荷，其值不低于工作压力。
12．强制式密封完全依靠螺栓力压紧垫片使之密封为强制式密封。
13．强度构件在外力作用下不至发生过大变形或断裂的能力。
14．临界压力导致外压圆筒失稳的外压为临界压力。
15．主应力在单元体的三对相互垂直的平面上只作用有正应力而无剪应力，如此的平面为主平面。
在主平面上作用的正应力为主应力。
二、判定是非题（正确的划√，错误划×）1．内压圆筒开椭圆孔时，其长轴应与轴线平行。
（×）2．设计压力为4MPa的容器为高压容器。
（×）3．容器的名义厚度与运算厚度的差值是壁厚附加量。
（×）4．受内压作用的容器必须按强度运算进行壁厚设计。
（√）5．一常压塔最大压应力应发生在安装检修时的设备迎风侧。
（×）6．在补强圈上开有一个M10的小螺纹孔。
（√）7．压力容器不管制造完毕后或检修完毕后，必须进行压力试验。
化工设备设计基础复习资料

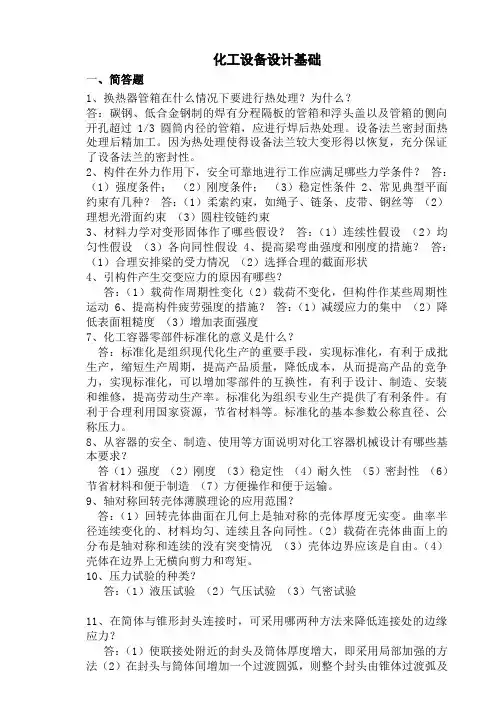

化工设备设计基础一、简答题1、换热器管箱在什么情况下要进行热处理？为什么？答：碳钢、低合金钢制的焊有分程隔板的管箱和浮头盖以及管箱的侧向开孔超过1/3圆筒内径的管箱，应进行焊后热处理。
设备法兰密封面热处理后精加工。
因为热处理使得设备法兰较大变形得以恢复，充分保证了设备法兰的密封性。
2、构件在外力作用下，安全可靠地进行工作应满足哪些力学条件？答：（1）强度条件；（2）刚度条件；（3）稳定性条件 2、常见典型平面约束有几种？答：（1）柔索约束，如绳子、链条、皮带、钢丝等（2）理想光滑面约束（3）圆柱铰链约束3、材料力学对变形固体作了哪些假设？答：（1）连续性假设（2）均匀性假设（3）各向同性假设4、提高梁弯曲强度和刚度的措施？答：（1）合理安排梁的受力情况（2）选择合理的截面形状4、引构件产生交变应力的原因有哪些？答：（1）载荷作周期性变化（2）载荷不变化，但构件作某些周期性运动 6、提高构件疲劳强度的措施？答：（1）减缓应力的集中（2）降低表面粗糙度（3）增加表面强度7、化工容器零部件标准化的意义是什么？答：标准化是组织现代化生产的重要手段，实现标准化，有利于成批生产，缩短生产周期，提高产品质量，降低成本，从而提高产品的竞争力，实现标准化，可以增加零部件的互换性，有利于设计、制造、安装和维修，提高劳动生产率。
标准化为组织专业生产提供了有利条件。
有利于合理利用国家资源，节省材料等。
标准化的基本参数公称直径、公称压力。
8、从容器的安全、制造、使用等方面说明对化工容器机械设计有哪些基本要求？答（1）强度（2）刚度（3）稳定性（4）耐久性（5）密封性（6）节省材料和便于制造（7）方便操作和便于运输。
9、轴对称回转壳体薄膜理论的应用范围？答：（1）回转壳体曲面在几何上是轴对称的壳体厚度无实变。
曲率半径连续变化的、材料均匀、连续且各向同性。
（2）载荷在壳体曲面上的分布是轴对称和连续的没有突变情况（3）壳体边界应该是自由。
《化工设备设计基础》综合复习资料.docx
《化工设备设计基础》综合复习资料填空题1.容器按照壁厚大小分为________ 和__________ 。
2.双鞍座支承的卧式容器可简化为受均布载荷的_____________ 梁；而直立的塔设备进行校核计算时则简化为_________ 梁。
3.矩形截面（长=b、宽二h）对Z轴的惯性矩公式为 _______ 或 _________ 。
直径为D的圆形截面对其对称轴的惯性矩为__________ o4. ________________________________________ 计算内压操作塔设备筒体壁厚的依据是其_____________________________________________ 应力，而进行直立设备校核计算时主要是针对其______ 应力。
5.我国压力容器设计必须遵循的安全技术法规和标准为_____________________________和 __________________________ O6.立式容器的支座有腿式支廉、___________ 、 ___________ 和 ___________ 四种。
7.对与封头相连的外压容器筒体而言，其计算长度应计入封头的直边高度及凸形封头—的凸面高度。
二、判断题1.下列直立薄壁容器，受均匀气体内压力作用。
哪些能用薄膜理论求解壁内丿应力？哪些不能？（1）横截面为正六角形的柱売。
（2）横截面为圆的轴对称柱壳。
（3）横截面为椭圆的柱売。
（4）横截面为半圆的柱売。
（5）横截面为圆的锥形壳。
2.在承受内压的圆筒形容器上开椭圆孔，丿应使椭圆的长轴与筒体轴线平行。
3.薄壁I叫转売体中任一点，貝要该点的两个曲率半径R1=R2,则该点的两向应力相等。
4.因为内压薄壁容器圆筒的两向应力与壁厚成反比，当材质与介质压力一定时，则壁厚大的容器, 壁内的应力总小于壁厚小的容器。
5.按无力矩理论求得的应力成为薄膜应力，薄膜应力沿壁厚均匀分布的。
化工设备基础知识点背诵版及试题详解
压力容器基础知识考试、检验、修理和改造，均应严格执行
《压力容器安全技术监察规程》的规定。
（ √）
2． 内压圆筒强度计算公式的理论依据是第一强度理论。
（√）
3． 压力容器壳体的最小厚度的规定是为了保证容器的最低强度条件要求。 （× ）
4． 压力容器的设计文件至少应包括设计计算书和设计图样。（√）
Pcr 与什么因素有关？
1) 与材质有关 （E） 2) 与粗细有关 （Ø） 3) 与长短有关 （L）
失稳的实质:是容器筒壁内的应力状态由单纯的压应力平衡跃变为主要受弯曲应力的新平衡
临界压力： Pcr 的数值与筒体的几何尺寸、材质及结构有关，是每个容器固有的。这种关系是怎 样的？
临界压力计算公式
Pcr
4 塔设备
1) 外压操作的塔设备，最大组合轴向拉应力应出现在什么工况？什么风面？ 2) 塔设备设计时，除了有操作压力作用外，还应考虑哪些载荷的作用？ 3) 填料塔常用液体分布装置主要有什么？ 4) 按照传热方式的不同，换热设备的分类 5) 管壳式换热器结构型式 6) 载荷以不同方式作用于杆件会产生不同变形，杆件变形的基本方式 7) 低碳钢材料在拉伸时，弹性阶段应力与应变成正比，该比例常数称为什么？ 8) 工程上塑性指标通常指什么？ 9) 设备选材时必须考虑的加工工艺性能主要指标 10) 设备材料的普通热处理的分类 11) 卧式容器支座主要形式 12) 立式容器支座主要形式 13) 塔设备按其结构特点分类可分为几类？
2 化工设备设计
1. 内压薄壁圆筒设计 1) 什么叫强度失效准则？ 2) 什么叫腐蚀余量？腐蚀余量与哪些参数有关？ 3) 为何引入焊缝系数？焊缝系数与哪些参数有关？ 4) 内压薄壁容器设计中，有几种壁厚名称？这些壁厚的含义是什么？这些壁厚之间的大小 关系如何？ 5) 水压试验的目的是什么？容器如何进行压力试验？
