干涉仪浅谈
干涉仪原理及使用
干涉仪原理及使用干涉仪是一种用来测量光波干涉现象的仪器。
它基于干涉原理，通过测量光波的干涉条纹来获得一些物理参数，如波长、折射率等。
干涉仪广泛应用于科学研究、工业检测以及精密测量等领域。
干涉仪的工作原理主要是利用光波的干涉现象。
当光波通过不同的光程时，会出现干涉。
光程差越大，干涉现象越明显。
干涉仪通常由两个光学路径组成，其中一个路径与待测物体接触，另一个路径作为参考。
当两个光程的相位发生改变时，就会产生干涉现象。
干涉仪可以分为两种类型：干涉及干涉仪。
干涉光学技术是通过将光源分为两部分，然后重新叠加这两部分光线，从而产生干涉现象。
干涉技术通常使用光栅、分束镜、反射镜等光学元件来控制光程差和相位差。
干涉仪则是将光波分为两束，然后通过干涉现象来测量物理量。
干涉仪的使用主要有以下几个步骤：1.准备工作：首先要确定目标参数需要测量的量值范围和精度要求。
然后选择适当的仪器型号和规格，并进行仪器的校准和调试。
2.搭建干涉仪：将干涉仪的各个光学元件正确组装起来，确保光学路径的稳定性和对齐。
干涉仪通常由光源、分束镜、干涉仪主体、干涉条纹显示和检测系统等组成。
3.调整初始位置：使用调节器件如反射镜、透镜等来调整光路，确保光路的稳定和光线的平行。
通过观察干涉条纹的形状和变化来判断光路的调整是否准确。
4.测量目标参数：根据目标参数的不同，选择合适的测量方式和方法。
比如，使用多普勒干涉仪来测量物体的速度和位移，使用迈克尔逊干涉仪来测量物体的折射率和薄膜的厚度等。
5.数据处理和结果分析：根据测量的数据，进行数据处理和分析，获得所需的物理量。
根据实际需要，可以进行图像处理、统计分析和曲线拟合等操作。
干涉仪的应用非常广泛。
在科学研究领域，干涉仪广泛应用于光学实验、波动光学研究等领域。
在工业检测中，干涉仪可用于测量零件的尺寸、表面粗糙度、形状等参数。
在精密测量中，干涉仪可用于测量光栅、薄膜、干涉仪本身的参数等。
此外，干涉仪还可用于光谱分析、光学显微镜和干涉光刻等领域。
光的干涉与干涉仪的原理与应用
光的干涉与干涉仪的原理与应用光的干涉现象是指两束或多束光波相互叠加而产生的干涉图样。
干涉现象在光学领域中有着广泛的应用，尤其是在干涉仪中，利用光的干涉原理可以进行精密的测量和实验研究。
一、光的干涉原理光的干涉是基于光的波动性质而产生的。
当两束光波相遇时，它们会发生相干叠加，叠加结果与两束光波的相位差有关。
根据干涉的相位差，可以分为相长干涉和相消干涉两种情况。
1. 相长干涉当两束光波的相位差为整数倍的2π时，它们的振幅会相互增强，形成明纹或亮条纹。
这种干涉称为相长干涉，其典型的例子是杨氏双缝干涉实验。
在杨氏双缝干涉实验中，光源经过狭缝的衍射后，形成两个狭缝发出的光波在远离狭缝后重新相遇，出现干涉现象。
2. 相消干涉当两束光波的相位差为奇数倍的π时，它们的振幅会相互抵消，形成暗纹或暗条纹。
这种干涉称为相消干涉，其典型的例子是等厚干涉实验。
在等厚干涉实验中，平行的两个平板之间夹有介质，光波经过介质后发生相移，产生干涉现象。
二、干涉仪的原理干涉仪是利用光的干涉原理设计制造出来的一种仪器。
它根据不同的测量需求和实验目的，可以设计成各种形式，如光纤干涉仪、迈克尔逊干涉仪、扫描隧道显微镜等。
这里以迈克尔逊干涉仪为例，介绍干涉仪的原理。
迈克尔逊干涉仪由一个光源、半透镜、分束镜、反射镜和干涉屏组成。
光源发出的光线经过半透镜组成平行光，然后射到分束镜上。
分束镜将光线一分为二，分别射向两个反射镜上，反射后再回到分束镜上，通过分束镜合并到干涉屏上。
干涉屏上产生干涉现象，可以通过观察干涉条纹来进行实验研究。
干涉仪利用光的干涉原理可以实现很多测量和实验目的，例如测量介质的折射率、测量物体的精密位移、检测光源的相干度等。
由于干涉仪的精度很高，能够测量微小的光学参数变化，因此在科学研究、仪器制造、工程测量等领域得到了广泛的应用。
三、干涉仪的应用1. 波长测量干涉仪可以通过测量干涉条纹的间距，计算出光的波长。
这在光学实验研究中非常重要，可以用于验证光的波动性质和光学理论。

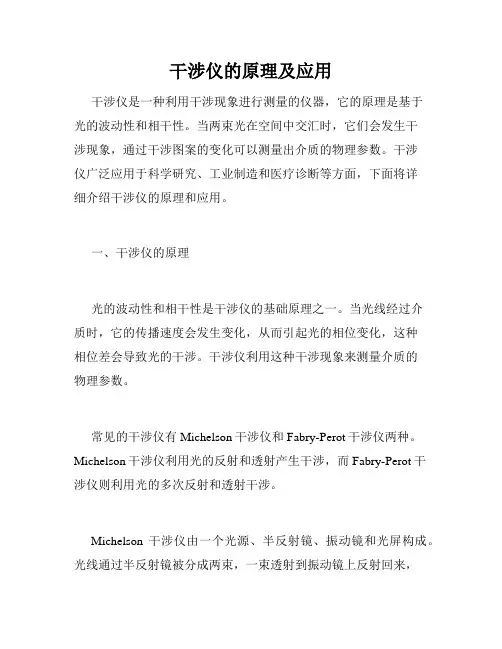

干涉仪的原理及应用
干涉仪的原理及应用干涉仪是一种利用干涉现象进行测量的仪器，它的原理是基于光的波动性和相干性。
当两束光在空间中交汇时，它们会发生干涉现象，通过干涉图案的变化可以测量出介质的物理参数。
干涉仪广泛应用于科学研究、工业制造和医疗诊断等方面，下面将详细介绍干涉仪的原理和应用。
一、干涉仪的原理光的波动性和相干性是干涉仪的基础原理之一。
当光线经过介质时，它的传播速度会发生变化，从而引起光的相位变化，这种相位差会导致光的干涉。
干涉仪利用这种干涉现象来测量介质的物理参数。
常见的干涉仪有Michelson干涉仪和Fabry-Perot干涉仪两种。
Michelson干涉仪利用光的反射和透射产生干涉，而Fabry-Perot干涉仪则利用光的多次反射和透射干涉。
Michelson干涉仪由一个光源、半反射镜、振动镜和光屏构成。
光线通过半反射镜被分成两束，一束透射到振动镜上反射回来，另一束直接透射到光屏上。
由于振动镜会不断地反射，使得两束光的光程差不断发生变化，从而产生干涉现象。
通过调节振动镜的位置和角度，可以测量出介质的物理参数，比如物体的长度和折射率等。
Fabry-Perot干涉仪则由两个平行的反射镜组成，光线在两个反射镜之间交替反射和透射，会产生一系列具有相同频率但相位差不同的光波，形成多次干涉。
通过调节反射镜的距离和角度，可以控制光的干涉程度和干涉图案的分布，从而实现测量。
二、干涉仪的应用干涉仪广泛应用于科学研究、工业制造和医疗诊断等领域。
下面分别介绍其具体应用。
（一）科学研究领域干涉仪在科学研究中有很重要的应用，比如光学实验和相干光源的制备等。
通过干涉构造相干光源，可以制备出高品质、高精度的激光器、光纤和光栅等光学元件，这对于量子计算、通信和传感等领域具有重要意义。
此外，干涉仪还可以用于材料表征、全息成像和光学显微镜等方面的研究。
比如，干涉仪可以利用物体表面的反射光和散射光进行场景重构和形变分析，从而实现三维成像和量化分析。
光学干涉仪的设计与观测数据分析
光学干涉仪的设计与观测数据分析光学干涉仪是一种用于测量光波的相位差的仪器，它可以精确测量光波的干涉条纹，从而得到有关光的性质和参数的信息。
本文将探讨光学干涉仪的设计原理和使用方法，并通过观测数据分析，展示其在实际应用中的重要性和潜力。
1. 光学干涉仪的设计原理光学干涉仪的基本原理是利用光波的干涉现象进行测量。
干涉是指两束或多束光波相互作用时产生的波的叠加效应。
在干涉仪中，主要使用的是分波束干涉原理，即将光波分成两个或多个波束，并使它们通过不同的路径，然后再将它们合成，观察它们的干涉现象。
通过测量干涉条纹的形状和间距，可以得到光波的相位差和波长等信息。
2. 光学干涉仪的设计与构成光学干涉仪的设计通常包括光源、分光装置、反射镜、透镜、干涉区和检测装置等几个主要部分。
光源可以是激光器或白光源，用于产生所需的光波。
分光装置用于将光波分成几个波束，常见的分光器有光栅、衍射光栅和半透镜等。
反射镜和透镜则用于改变光线的传播方向和聚焦光束。
干涉区是实验中光波相互作用的地方，通常包括干涉装置和干涉座，用于确保光波的干涉效果。
检测装置则用于测量干涉条纹的形状和强度，包括像面 CCD 相机、光电倍增管和光电二极管等。
3. 光学干涉仪的观测数据分析光学干涉仪可用于测量不同光学参数，如波长、折射率、薄膜厚度等。
观测数据的分析方法主要包括干涉条纹的图像处理和干涉条纹的拟合分析。
对于干涉条纹的图像处理，常用的方法有滤波、二值化和边缘检测等。
这些方法可以帮助去除图像中的噪声和干扰，突出干涉条纹的特征。
干涉条纹的拟合分析则可以通过数学拟合方法，将干涉条纹的形状与理论模型进行比较，并得到实际测量值。
通过观测数据分析，可以得到准确的光学参数，并进一步研究光的性质和应用。
4. 实际应用与前景展望光学干涉仪在科学研究、工业制造和医学诊断等领域有着广泛的应用。
例如，在光学领域中，干涉仪可用于测量光学薄膜的厚度和光学材料的折射率。
在工业制造中，干涉仪可用于精确测量零件表面的形状和轮廓，以及判断材料的质量。
浅谈雷尼绍XL-80激光干涉仪的对光
图 12
图 13
（9）调 整 激 光 干 涉 仪 的 左 右 平 移 旋 钮 ，使 两 束 激 光 都
射到标靶的中心。
（10）继 续 移 动 机 床 工 作 台 ，将 反 光 镜 组 机 床 沿 X 轴
移 动，同时 观 察激 光 干 涉 仪 的 显 示 灯 ，如 果 显 示 灯 开 始 熄
激光干涉仪中的光电转换元件接收到干涉条纹后转 换 为电 信 号，处理 后 利 用 计 数 器 计 数 ，可 以 实 现 对 位 移 量 的测测。
激光单色性好，波长值准确，波长短，激光干涉仪 的 分 辨率至少为 λ/2，用激光干涉法测距 的精度极高。 3 对光操作
激 光 束 S1、S2 产 生 干 涉 ，对 激 光 发 生 器 、反 射 镜 M1、 M2 的位置，要求极为严格，这就使得激光干涉仪在 使 用 过 程 中 的 对 光 操 作 ，难 度 极 大 ，不 熟 悉 的 操 作 者 ，反 复 调 整 ，耗 时 极 长 ，影 响 测 量 效 果 。笔 者 以 雷 尼 绍（Renishaw）激 光干涉仪为例，对该问题进行了深入的研究，现总结如 下。 3.1 激光干涉仪安装 3.1.1 分光镜与两反射光镜的安装
（1）光 镜 组 装 。 组 装 光 镜 应 该 在 平 板 上 进 行 ，以 光 镜 的 一个 面 作为 基 准 ，紧 固 螺 栓 紧 固 前 ，保 证 光 镜 固 定 座 与 光镜的正确位置（图 4）。
（2） 光镜在机床上的定位。光镜在机床上的定 位，非 常重要，涉及到对光操作的时间。首先将 分光镜固定在机 床 主轴 上 ，目 测镜 组 与机 床 Y 轴平 行 ，然 后 固定 移 动 反 光 镜组，目测两镜组在 X 坐标方向在 一条直线上（图 5）。
48
激光干涉仪的原理和应用
激光干涉仪的原理和应用1. 引言激光干涉仪是一种利用激光的干涉现象测量物体形状、表面粗糙度等参数的高精度仪器。
本文将介绍激光干涉仪的原理和应用，并深入探讨其工作原理和常见的应用领域。
2. 原理激光干涉仪的原理基于激光的干涉现象。
当两束光波相遇时，若其光程差为整数倍的波长，两束光波会发生干涉。
激光干涉仪利用这个原理，通过测量干涉条纹的位置和形态来进行各种参数的测量。
3. 工作原理激光干涉仪的工作原理可以分为两个步骤：光路干涉和信号处理。
3.1 光路干涉激光干涉仪的光路干涉部分包含分束器、反射镜和待测物体。
激光通过分束器被分为两束光，一束经过反射镜反射后再次汇聚，另一束直接照射到待测物体上。
两束光再次汇聚形成干涉条纹，这些条纹可以用来测量待测物体的形状和表面特性。
3.2 信号处理激光干涉仪的信号处理部分主要包括光电探测器和信号分析处理装置。
光电探测器负责将干涉条纹转换为电信号，信号分析处理装置则对这些电信号进行处理和分析，提取出有用的信息。
4. 应用激光干涉仪具有高精度、非接触、快速测量等特点，在各个领域都有着广泛的应用。
4.1 表面形状测量激光干涉仪可以通过测量干涉条纹的位置和形态来获取物体的表面形状信息。
例如，在机械制造中，可以利用激光干涉仪来检测零件的平整度、平行度等参数；在地质勘探中，可以用激光干涉仪来测量地表起伏、地壳变形等。
4.2 表面粗糙度测量激光干涉仪还可以用于表面粗糙度的测量。
通过测量干涉条纹的密度和间距，可以确定物体表面的粗糙度。
这在材料科学、电子工程等领域都有着重要的应用。
4.3 精密测量激光干涉仪的高精度使得其在精密测量领域有着广泛应用。
例如，在光学制造过程中，可以利用激光干涉仪来测量光学元件的表面形状，保证其质量和精度；在纳米技术中，激光干涉仪可以用于测量微小尺寸的构造。
4.4 光学与激光实验研究在光学与激光实验研究中，激光干涉仪也扮演着重要角色。
利用激光干涉仪，可以研究光的干涉、衍射等现象，对光学原理进行深入理解。
干涉仪测向原理、方法与应用
干涉仪测向原理、方法与应用
干涉仪测向，是一种用于测量振动方向特性的特殊仪器，其原理是通过观察两个或更多具有不同振动方向的振动源之间的振动互相移动的情况，以便确定测量的振动方向的特性。
它是针对特定的测量对象，来测量特定频率的振动方向，可以更准确的说明物体的动态变化情况。
干涉仪的测量方法主要是双源测向（DirectionalMethod），假设有两源的振动，两个振动源的信号应该有差异，比如一个在水平面上振动，另一个在垂直面上振动，双源测向应用两个振动源监测方向特性，以振动信号来检测。
首先把这两个源靠近在一起，然后使用双源测向仪器从两个振动源采集数据，最后计算两个振动源之间的相位差来测量振动方向特性，也可以画出测量振动的方向图。
干涉仪测向可以应用于多个行业，是一种重要的检测测量仪器。
在机械行业，干涉仪测向可以用于检测轴承、齿轮和螺旋轮等零件的转动情况，确定振动方向，进而帮助判断发动机或液压系统等机械系统振动方向特性；在航空航天及防空防御行业，它用于测量发动机振动特性，以确定发动机性能指标的方向变化；在固体冲击行业，干涉仪测向可以用于测量核爆炸、战地炮弹爆炸产生的空气压力波振动方向特性，其结果反映了爆炸着陆的实际效果；在音乐音响领域，双源测向测量扩声器在特定空间中的声音方向特性；还有在电力行业，干涉仪测向用于检测电力变压器线圈变压情况，确定变压器是否存在振动，从而确保电力系统的安全。
干涉仪测向是一种能够测量振动方向特性的特殊仪器，可以根据双源测向方法来进行测量，它的原理主要是通过观察两个振动源之间的振动情况来判断振动方向特性，有着广泛的应用范围，对各行各业多个行业有重要意义与价值。
干涉仪的工作原理
干涉仪的工作原理
干涉仪是一种通过光干涉效应测量光波长、厚度等物理参数的仪器。
其工作原理基于光的干涉现象，通过光的相干性来实现精确的测量。
干涉仪通常由光源、分束器、样品、反射镜、接收器等部件组成。
光源发出的光经过分束器后分成两束光，一束直接照射到接收器上作为基准光，另一束光经过样品后反射到接收器上与基准光相干叠加，形成干涉条纹。
当两束光波长相同、相位相同并相干时，它们会发生干涉，形成明暗交替的干涉条纹。
干涉条纹的形态受到样品的性质和形状的影响，通过观察干涉条纹的变化可以得到样品的相关信息。
在光的干涉中，干涉条纹的移动与光程差有关。
通过调节反射镜或样品位置，可以改变干涉条纹的位置。
根据干涉条纹的移动量，可以计算出光程差的变化量，进而得到样品的物理参数，如厚度、光学常数等。
干涉仪通过利用光的波动性和相干性，实现了高精度的测量。
在实际应用中，根据测量需求可以选择不同类型的干涉仪，如马赫-曾德干涉仪、迈克尔逊干涉仪等。
这些干涉仪在工作原
理上有细微的差别，但都是基于光的干涉现象来实现测量的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干涉仪浅谈
干涉仪现在已经被广泛的应用到光学检验的各个领域中了。
如光学系统评价、表面的粗糙度、面形和元件的微小偏移的测量都采用了干涉仪进行分析。
干涉仪是一种对光在两个不同表面反射后形成的干涉条纹进行分析的仪器。
它对分析光学元件和光学系统质量起着很重要的作用。
它的光学部件主要由光源、分光器件、参考平面和检测平面(如图1所示)。
它是通过分光器件将一个光源发出的光束分成参考光束和检测光束。
当两束光波即波阵面合成在一起时，其合成后的光强的分布将由波阵面的振幅和相位来决定。
由于相位差的变化产生了明暗相间的干涉图样(如图2所示)。
而相位差是由于两束光经过的反射路径后形成的光程差造成的。
通过分析这样的干涉图样我们就可以经过计算得出图样中的任何一点的光程差。
而光程差的出现是由于被检测表面的形状或倾斜与参考表面不一致。
那么当我们把参考表面做成一个接近完美的表面时，干涉图样所反映的就是被测表面的情况。
干涉仪探测物体表面的数据有它明显的优势。
其一，它是非接触测量，不会损伤被探测物体表面。
其二，它获取数据的信息量大，图样本身是一个连续变化的过程，有着极高的分辨率。
其三，测量范围大，它可以同时对一个很大表面进行并行的分析和处理。
当然，它也有其自身的局限性。
因为是分析反射光，所以有足够的反射才能得到干涉图样进行分析。
这就对光源和被探测物体的材质提出了条件。
激光干涉仪
干涉仪的设计方式有许多种。
但基本原理都是通过各种光学元件形成参考和检测光路的方法。
Zygo GPI型就是采用了一种常见的干涉方式制成的。
一般称为Fizeau干涉仪(如图3所示)。
这种干涉仪一般用来测量元件表面或光学系统的波相差。
它结构简单没有采用分光器件分光的方式。
由于所用激光的带宽很窄，因此它的相干长度很长可以在光程差很大的
情况下得到干涉图样。
对待测物体放置的要求不是很严格。
通常干涉仪采用He-Ne激光作为光源。
但其他激光光源也都可以应用在此系统中。
当然在选择好光源时其他光学元件和相关探测器的特性要与其匹配。
激光干涉仪有它的局限性。
他只能测那些表面平滑是连续变化的物体。
这是因为如果相邻的高度变化超过了λ/4时，我们无法通过干涉图样来确定它的具体相位差的数值了。
干涉显微仪
白光也可作为光源用在干涉仪中，但是它的相干长度非常短。
因此要出现干涉图样就需要参考光路与测试光路的光程要基本近似相等。
白光干涉系统中运用了合适的显微物镜就可形成白光干涉显微仪。
它可以对物体的表面粗糙度和微小物体表面进行精细的分析。
白光扫描干涉(scanning white light interferometric SWLI) 显微仪(如Zygo公司的NewView系列中的３-Ｄ光学表面轮廓仪)通过图4中所示光路图的方法得到了两个光路等光程。
物体放在物镜的焦面即可被测。
SWLI显微仪可以对物体进行精细地垂直方向的扫描。
因为物体只有在物镜的焦面上才能产生干涉图样，所以他没有激光干涉中出现的周期性图样的问题。
因此该系统可以对物体表面进行三维扫描。
数据获取与分析
干涉仪数据分析系统是随着计算机的发展而日益完善的。
他已经摆脱了那种根据干涉图人工测量的简单方式。
现在是通过多次采样对数据进行数字化处理来得到精确数据的方式。
特别是近几年，SWLI技术的深入发展，使得干涉仪测量的精度提高到0.1nm。
同时，干涉仪在可靠性和稳定性方面也有长足的进展。
例如：过去干涉仪中光学元件表面缺陷和所附着的一些灰尘造成干涉图样中的干扰图像，使得仪器分析精度和稳定性打了折扣。
ZYGO的VeriFire AT运用特有的环形光源解决了此问题。
可以使仪器获得低噪音的分析数据。
干涉仪对环境的要求和解决方案
干涉仪可以对物体进行精细分析。
但如果在获取数据期间受外界因素的干扰。
那势必会对分析的结果产生不利的影响。
特别是振动和温度的扰动。
如果要解决这个问题就需要获取数据的时间尽量短并且通过一些特殊的设计来补偿不确定的干扰。
同步相位测量干涉仪(IPMI)就是这样的一种设备。
但是有利就有弊，由于IPMI需要进行必要的数据和硬件上的处理，因此它的精度就没有传统的PSI高。
一般只能达到λ/20左右。
位移测量
干涉仪可以对物体的位移进行移动。
位移测量干涉仪(DMI)精度和测量范围都很高。
它可以从纳米一直到米。
DMI分为零差式和外差式两种测量方法。
零差式是一个低成本和地精度的测量。
而外差式有多维测量，高精度等诸多优点。
外差式采用的是双频激光器。
由偏振分光棱镜将其分成参考光路和测量光路。
物体的移动使测量光产生多普勒频移。
由接受设备采集到参考和测量的合成信号。
通过分析此信号可以得出位移的数据。
零差式只是采用普通的单频激光光源。
通过计算干涉条纹的计算来算出位移量。
粗糙表面面形的测量
通常，一般的干涉仪是不能测量非常粗糙的表面。
GDI干涉仪可以实现这个功能。
它通过使用一组衍射光栅来实现多角度照射来克服传统干涉仪周期性问题。
