几何量公差与检测
几何量公差与检测第十版甘永立主编期末复习提纲
一、绪论1.互换性用公差来保证2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益3.互换性优点：缩短设计周期，降低成本，提高寿命等。
4.互换性不是在任何情况下都适用5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现7.分组装配时对应组零件可以互换，非对应组不能互换，零件互换围有限8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求9.标准化是互换生产的基础10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）：R5(),R10(),R20,R40,R8011.派生系列Rr/p（R10/3）公比，自1以后隔（3-1）个数从R10取一个优先数系（1与10合并）1.00 2.00 4.00 8.00 16.0 32.0…12.派生系列Rr/p（R5/2）公比，自1以后隔（2-1）个数从R5取一个优先数系（1与10合并）1.00 2.50 6.30 16.0 40.0 100…二、几何量测量基础1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素2.量块和线纹尺都是量值传递媒介3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。
5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作尺寸7.“等”>“级”等级8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐一选取9.间接测量常用于受条件限制而无法进行直接测量的场合10.相对测量的测量精度比绝对测量精度要高11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合12.绝对误差：评定或比较大小相同的被测几何量的测量精度13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示三、孔/轴公差与配合1.孔大写，轴小写2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。
几何量公差与检测
37.780mm —） 1.28mm 36.500mm —） 6.5 mm
30.00mm
§3 计量器具和测量方法
一、计量器具的分类
1、量具 指以固定形式复现量值的计量器具。 2、量规 指没有刻度的专用计量器具，用以检验零件要素 实际尺寸和形位误差的综合结果。 3、量仪 指能将被测几何量的量值转化成可直接观测的指 示值（示值）或等效信息的计量器具。
§2 长度量值的传递
一、长度基准
• 在我国法定计量单位制中，长度的基本单 位是米。在1983年第十七届国际计量大会 上通过的米的定义是：“1米是光在真空中 于1/2,9979,2458秒的时间间隔内所经过 的距离”。
二、长度量值传递系统
三、量 块
• 1、有关量块的术语
• 量块（测量面上任意点）的长度 • 量块的中心长度 • 量块的标称长度 • 量块的长度偏差 • 量块的长度变动量
三、测量方法的分类
• 测量方法一般是指获得测量结果的具体方式。 • 1、按实测几何量是否为被测几何量分类
•
• • •
（1）直接测量
（1）绝对测量 （1）接触测量 （1）单项测量
（2）间接测量
（2）相对测量 （2）非接触测量 （2）综合测量
• 2、按示值是否为被测几何量的量值分类 • 3、按测量时被测表面与计量器具的测头是否接触分类 • 4、按工件上是否有多个被测几何量一起加以测量分类
第二章 几何量测量基础
• §1 概述 • §2 长度、角度量值的传递 • §3 计量器具和测量方法 • §4 测量误差
§1 概 述
几何量测量其实质就是将被测几何量x 与作为计量单位的标准量E进行比较，从而确 定两者比值的过程。 被测几何量的量值为：x=q〃E
几何量公差与检测第十版甘永立主编期末复习提纲
一、绪论1.互换性用公差来保证2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益3.互换性优点：缩短设计周期，降低成本，提高寿命等。
4.互换性不是在任何情况下都适用5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现7.分组装配时对应组零件可以互换，非对应组不能互换，零件互换围有限8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求9.标准化是互换生产的基础10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）：R5(),R10(),R20,R40,R8011.派生系列Rr/p（R10/3）公比，自1以后隔（3-1）个数从R10取一个优先数系（1与10合并）1.00 2.00 4.00 8.00 16.0 32.0…12.派生系列Rr/p（R5/2）公比，自1以后隔（2-1）个数从R5取一个优先数系（1与10合并）1.00 2.50 6.30 16.0 40.0 100…二、几何量测量基础1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素2.量块和线纹尺都是量值传递媒介3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。
5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作尺寸7.“等”>“级”等级8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐一选取9.间接测量常用于受条件限制而无法进行直接测量的场合10.相对测量的测量精度比绝对测量精度要高11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合12.绝对误差：评定或比较大小相同的被测几何量的测量精度13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示三、孔/轴公差与配合1.孔大写，轴小写2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。
几何量公差与检测课后答案
特点
02 比较测量法的精度较高，但需要高精度的标准件或量
块。
应用场景
03
适用于需要高精度测量的场合，如精密零件的检测、
量具的校准等。
主动测量法
定义
01
主动测量法是在加工过程中，通过在线检测装置对工件进行实
时检测，并将测量结果反馈给机床进行调整的方法。
特点
02
主动测量法可以实时监控加工过程，提高加工精度和效率。
应用场景
03
适用于高精度、高效率的加工场合，如数控机床、加工中心等。
非接触测量法
01
定义
非接触测量法是通过光学、电磁 学等非接触方式对工件进行测量 的方法。
0203特点Fra bibliotek应用场景
非接触测量法对工件无损伤、无 污染，且适用于各种复杂形状和 材料的测量。
广泛应用于表面粗糙度、形状误 差、微观结构等的测量，如光学 显微镜、激光干涉仪等。
新材料、新工艺的挑战
新材料的特性
随着新材料的应用，其特性对几何量公差与 检测提出了新的挑战，需要研究新的检测方 法和标准。
新工艺的影响
新工艺的应用可能对几何量公差与检测产生影响， 需要关注工艺参数对检测结果的影响。
跨学科合作
加强材料学、物理学、化学等学科与几何量 公差与检测的跨学科合作，共同应对新材料 、新工艺的挑战。
发展
随着科技的不断进步和应用领域 的拓展，几何量公差的应用范围 逐渐扩大，涉及电子、光学、医 疗等领域。
未来趋势
未来随着数字化制造和智能制造 的发展，几何量公差与检测将更 加智能化和自动化。
02 几何量公差的基本概念
尺寸公差
尺寸公差是允许零件尺寸变化的范围，用于控制 零件的制造误差。

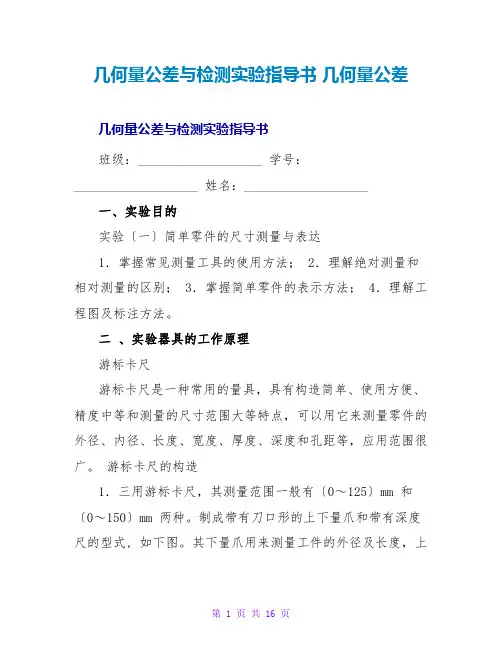

几何量公差与检测实验指导书 几何量公差
几何量公差与检测实验指导书几何量公差几何量公差与检测实验指导书班级：___________________ 学号：___________________ 姓名：___________________一、实验目的实验〔一〕简单零件的尺寸测量与表达1．掌握常见测量工具的使用方法； 2．理解绝对测量和相对测量的区别； 3．掌握简单零件的表示方法； 4．理解工程图及标注方法。
二、实验器具的工作原理游标卡尺游标卡尺是一种常用的量具，具有构造简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。
游标卡尺的构造1．三用游标卡尺，其测量范围一般有〔0～125〕mm 和〔0～150〕mm 两种。
制成带有刀口形的上下量爪和带有深度尺的型式, 如下图。
其下量爪用来测量工件的外径及长度，上量爪用来测量孔径及槽宽，深度尺可用来测量工件的深度及长度。
1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。
三用游标卡尺2．双面游标卡尺，其测量范围一般有〔0～200〕mm 和〔0～300〕mm 两种。
如下图，其上量爪用来测量沟槽或孔距，下量爪用来测量工件的外径或孔径。
双面游标卡尺3. 单面游标卡尺，与双面游标卡尺比拟，单面游标卡尺没有上量爪，下量爪可测内外尺寸。
其测量范围有〔0～200〕mm ，〔0～300〕，〔0～500〕mm 直至1000mm ，适用于较大尺寸的测量，单面游标卡尺游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如上图中的6和8) 两局部组成。
当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线) 对准主尺上的“0”刻线，此时量爪间的间隔为“0”。
当尺框向右挪动到某一位置时，固定量爪与活动量爪之间的间隔，就是零件的测量尺寸。
此时零件尺寸的整数局部，可在游标零线左边的主尺刻线上读出来，而比1mm 小的小数局部，可借助游标读数机构来读出。
