CAD图层的分组和拆分方法
CAD图层的分组和拆分方法在AE软件中，图层是一个重要的概念，它使我们能够组织和控制对象的可见性和可编辑性。
在CAD软件中，图层同样扮演着重要的角色。
本文将介绍CAD图层的分组和拆分方法，帮助读者更好地理解和利用图层功能。
一、图层的作用和重要性在CAD软件中，图层可以看作是分层设计的基础。
每个图层都可以存放不同类型的对象，如线条、文字、符号等。
通过将对象分组到不同的图层中，我们可以灵活地控制它们的可见性、颜色、线型等属性。
这样，我们可以更好地管理和编辑设计，提高工作效率。
对于大型工程项目而言，图层的使用尤为重要。
比如，在一个建筑设计项目中，我们可以将墙体、窗户、门等对象分别放置在不同的图层中。
这样，我们就可以根据需要分别显示或隐藏不同的图层，从而更轻松地浏览和编辑设计。
二、图层的分组方法图层的分组方法可以帮助我们更好地归类和组织设计对象。
在CAD软件中，我们可以通过以下步骤来实现图层的分组。
1. 打开CAD软件并载入设计文件。
2. 在图层管理器中，新建图层组。
可以根据需要命名图层组，比如"建筑物"、"装修"等。
3. 选择需要分组的图层，并将其拖动到所需的图层组中。
可以选择多个图层进行分组。
4. 可以通过选择图层组来控制其下所有图层的可见性和其他属性。
这样，我们就可以更方便地管理和编辑分组对象。
三、图层的拆分方法有时候，我们可能需要将一个图层拆分成多个图层，以便更细致地编辑和控制对象。
CAD软件提供了一些方法来实现图层的拆分。
1. 选择要拆分的图层。
2. 在图层管理器中，选择图层并右键单击。
3. 选择"拆分图层"选项。
4. 在弹出的对话框中，可以选择拆分的方式。
可以选择按对象、按颜色、按线型等方式进行拆分。
5. 根据需要进行设置，并点击"确定"按钮。
软件将会将原图层拆分为多个新图层。
通过图层的拆分，我们可以更加灵活地编辑和控制对象。

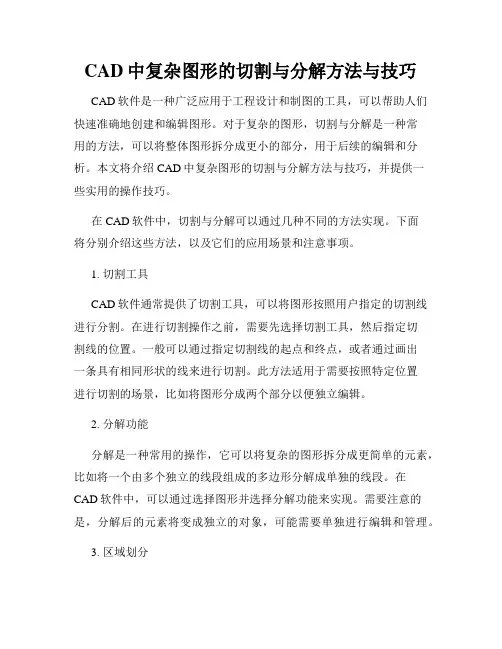

CAD中复杂图形的切割与分解方法与技巧
CAD中复杂图形的切割与分解方法与技巧CAD软件是一种广泛应用于工程设计和制图的工具，可以帮助人们快速准确地创建和编辑图形。
对于复杂的图形，切割与分解是一种常用的方法，可以将整体图形拆分成更小的部分，用于后续的编辑和分析。
本文将介绍CAD中复杂图形的切割与分解方法与技巧，并提供一些实用的操作技巧。
在CAD软件中，切割与分解可以通过几种不同的方法实现。
下面将分别介绍这些方法，以及它们的应用场景和注意事项。
1. 切割工具CAD软件通常提供了切割工具，可以将图形按照用户指定的切割线进行分割。
在进行切割操作之前，需要先选择切割工具，然后指定切割线的位置。
一般可以通过指定切割线的起点和终点，或者通过画出一条具有相同形状的线来进行切割。
此方法适用于需要按照特定位置进行切割的场景，比如将图形分成两个部分以便独立编辑。
2. 分解功能分解是一种常用的操作，它可以将复杂的图形拆分成更简单的元素，比如将一个由多个独立的线段组成的多边形分解成单独的线段。
在CAD软件中，可以通过选择图形并选择分解功能来实现。
需要注意的是，分解后的元素将变成独立的对象，可能需要单独进行编辑和管理。
3. 区域划分当复杂图形由多个不同区域组成时，一种常用的方法是将图形按照区域进行划分。
在CAD软件中，可以使用闭合形状（如圆、矩形等）来定义区域，并将图形分配给不同的区域。
这样可以方便地对不同区域进行独立编辑和分析。
此方法适用于需要分析不同部分的图形，并希望对每个部分进行独立处理的场景。
除了上述常用的方法，还有一些其他技巧可以应用于复杂图形的切割与分解。
1. 使用图层图层是CAD软件中一种常用的管理工具，可以帮助用户对图形进行分组和管理。
在处理复杂图形时，可以将不同部分的图形放在不同的图层中，并根据需要进行显示或隐藏。
这样可以方便地对每个部分进行独立处理，并且可以降低整体图形的复杂度。
2. 使用构造线当需要在图形中添加切割线时，可以使用构造线来辅助操作。
CAD图纸如何批量拆分归档
CAD图纸如何批量拆分归档？CAD目前仍是国内难以替代的设计软件，尤其是在建筑机械设计行业，CAD出图打印前需要把图纸打印成PDF，如果图纸过多，这个过程是极其漫长费时的，所以这篇文章就是来解决这个问题的。
使用工具：批量打印插件CAD版本：建议2010以上获取方法：公众号“软件小不懂”回复“026”即可获取。
教程：1.第一步—建三个图层，图框图层、图号图层、图名图层，把所有图纸的图框、图名、图号分别放进这三个图层，这一步是为了插件可以识别图纸范围、图号、图名。
需要注意的是一个图层只能放一类内容，图框层只能放图框，不能放其他内容，否则插件无法识别。
如图：2.第二步—加载插件，每次打开CAD文件都需要重新加载一下插件，输入“AP”命令，找到自己插件的位置，点击加载，底部显示“已加载成功”说明便可以了。
3.打开插件，输入“BatchPlot”，（建议开启CAD动态输入，输入前几个字母就可以找到这个插件了）打开插件后会看到图框形式、图块与图层、输出选项、打印设置、打印比例、打印顺序、图纸定位、文件/布局名设置、布局设置、选择图纸这十大功能。
其中4、5、6、7、9功能在图纸拆分用不上。
4.打开插件后①图框形式选择多段线（一般情况都是多段线，如果是直线就选直线）。
②图块与图层，这个就是选择图框的图层，点击图层按钮就可以选择了（图层名前加000是为了方便查找）。
③输出选项，这个选择“图纸拆分归档”（其他功能这次暂不说。
）⑧文件/布局名设置，“保存位置”就是设置文件的保存文件夹。
“名称样板”就是选择图名和图号的图层，选择前可先删除自带系统名称，再点击变量（以图号为例，图名图例操作都一样），然后会跳出如图的页面，选择“指定图层上的特定文字”（因为图名号、图号分别放在各自的图层里），点击确定，会出现选择文字的光标，点击图名，再将图号框选，便会出现“<Txt:000-图号:1>”这样的文字，再以同样的操作选择图名即可。
CAD软件中的模型拆分技巧
CAD软件中的模型拆分技巧在进行CAD设计工作中，模型拆分是一个常见且重要的步骤。
通过将模型拆分成多个部分，不仅可以更好地组织和管理设计数据，还可以方便后续的制造和装配工作。
在本文中，我将介绍一些常用的CAD软件中的模型拆分技巧，希望能对读者在实际工作中有所帮助。
首先，我们需要明确一个概念，即“模型拆分”。
模型拆分是指将一个完整的三维模型分解为多个部分或组件，以便更好地进行设计、分析和制造。
下面是一些常用的模型拆分技巧：1. 分割工具：CAD软件通常提供了一些分割工具，可以将模型沿着特定的平面或曲线进行分割。
通过选择适当的分割工具，我们可以在不破坏模型结构的情况下，将其拆分为多个部分。
这样，我们可以在设计时更加方便地对每个部分进行编辑和调整。
2. 组合与分组：在进行模型拆分时，我们还可以使用“组合”和“分组”功能。
通过将相关的零件组合在一起，我们可以更好地进行整体设计和分析。
而通过分组，我们可以将不同的部分分开管理，提高设计的可维护性和可编辑性。
3. 导入和导出：对于复杂的模型，我们也可以考虑将其导入到其他CAD软件中进行更细致的拆分和编辑。
很多CAD软件支持常见的文件格式，如STEP、IGES等。
通过导入和导出功能，我们可以实现不同软件之间的数据交换，从而更好地进行模型的拆分和修改。
4. 参数化建模：在进行模型拆分时，参数化建模是一个非常有用的技巧。
通过使用参数化建模工具，我们可以将模型的尺寸、形状等参数化，方便后续的模型拆分和调整。
当需要修改某个部分时，只需修改相应的参数，整个模型就会自动更新，大大提高了工作效率。
除了以上提到的技巧，还有一些其他的注意事项和技巧也很重要：1. 命名规范：在进行模型拆分时，给每个部分和组件命名是非常重要的。
一个良好的命名规范可以使我们更好地理解和管理设计数据。
通常，我们可以使用简洁而有意义的名称，如“零件A”、“零件B”等，以便我们更好地识别和使用这些部分。
2. 层次结构：在进行模型拆分时，建立一个清晰的层次结构也是很有必要的。
CAD中的图形合并和分解方法
CAD中的图形合并和分解方法CAD（Computer-Aided Design，计算机辅助设计）是一种重要的工程设计软件。
在CAD中，图形的合并和分解是一项常见的操作，它们可以帮助设计师更好地控制和编辑设计图纸。
本文将探讨CAD中的图形合并和分解方法，并介绍一些使用技巧。
首先，让我们来看看CAD中的图形合并方法。
合并图形可以将多个对象合为一个，以便进行一系列的编辑操作。
在CAD软件中，有两种常见的图形合并方法：联合和剪裁。
联合是将两个或多个相邻的图形合为一个的方法。
在CAD中，我们可以使用联合工具来实现这个操作。
首先，选择要联合的对象，然后点击联合工具或使用快捷键进行操作。
联合后，所选对象将成为一个整体，可以进行统一的编辑操作。
这对于处理多个包含相同属性的对象非常有用，可以节省时间和精力。
而剪裁是根据一个物体的轮廓，将另一个物体进行裁剪的方法。
在CAD中，我们可以使用剪裁工具来实现这个操作。
首先，选择要裁剪的对象，然后选择作为裁剪边界的对象。
执行剪裁操作后，被裁剪的对象将根据边界对象的轮廓进行修剪，只保留与边界对象重叠的部分。
这对于处理需要根据特定轮廓进行修剪的图形非常有用。
除了图形的合并，CAD中也提供了图形的分解方法。
分解是将一个对象拆分成多个独立的对象的过程。
分解可以帮助我们更好地处理复杂的图形，并进行更精细的编辑操作。
在CAD中，有两种常见的图形分解方法：元素分解和复合分解。
元素分解是将一个复杂对象拆分成其组成元素的方法。
在CAD中，我们可以使用元素分解工具来实现这个操作。
首先，选择要分解的对象，然后点击元素分解工具或使用快捷键进行操作。
执行分解操作后，选择的对象将被拆分为其组成的小元素。
这对于处理复杂对象中的特定元素非常有用，并且可以在分解后对它们进行单独编辑。
而复合分解是将一个复合对象拆分成多个独立对象的方法。
在CAD中，我们可以使用复合分解工具来实现这个操作。
首先，选择要分解的复合对象，然后执行复合分解操作。

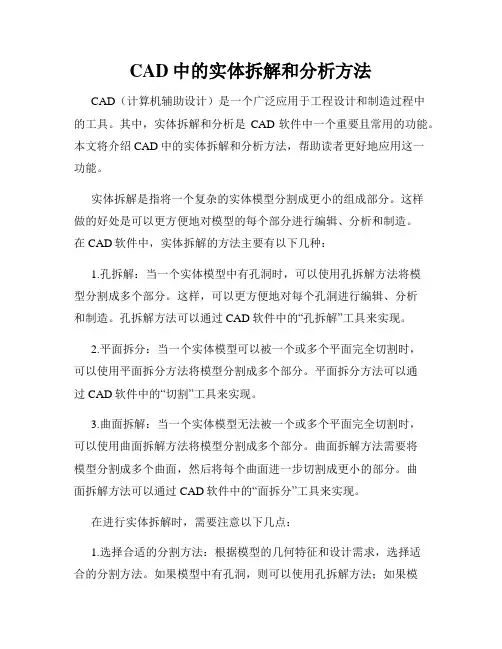

CAD中的实体拆解和分析方法
CAD中的实体拆解和分析方法CAD（计算机辅助设计）是一个广泛应用于工程设计和制造过程中的工具。
其中，实体拆解和分析是CAD软件中一个重要且常用的功能。
本文将介绍CAD中的实体拆解和分析方法，帮助读者更好地应用这一功能。
实体拆解是指将一个复杂的实体模型分割成更小的组成部分。
这样做的好处是可以更方便地对模型的每个部分进行编辑、分析和制造。
在CAD软件中，实体拆解的方法主要有以下几种：1.孔拆解：当一个实体模型中有孔洞时，可以使用孔拆解方法将模型分割成多个部分。
这样，可以更方便地对每个孔洞进行编辑、分析和制造。
孔拆解方法可以通过CAD软件中的“孔拆解”工具来实现。
2.平面拆分：当一个实体模型可以被一个或多个平面完全切割时，可以使用平面拆分方法将模型分割成多个部分。
平面拆分方法可以通过CAD软件中的“切割”工具来实现。
3.曲面拆解：当一个实体模型无法被一个或多个平面完全切割时，可以使用曲面拆解方法将模型分割成多个部分。
曲面拆解方法需要将模型分割成多个曲面，然后将每个曲面进一步切割成更小的部分。
曲面拆解方法可以通过CAD软件中的“面拆分”工具来实现。
在进行实体拆解时，需要注意以下几点：1.选择合适的分割方法：根据模型的几何特征和设计需求，选择适合的分割方法。
如果模型中有孔洞，则可以使用孔拆解方法；如果模型可以被平面切割，则可以使用平面拆分方法；如果模型无法被平面完全切割，则可以使用曲面拆解方法。
2.保持模型的完整性：在进行实体拆解时，需要保持模型的完整性。
即使模型被分割成多个部分，每个部分仍然应该构成一个闭合的几何体。
这样做可以避免在后续编辑、分析和制造过程中出现问题。
实体分析是指对一个复杂的实体模型进行分析，以获取有关几何特征、质量和工程性能等方面的信息。
在CAD软件中，实体分析的方法主要有以下几种：1.体积计算：体积计算是指计算一个实体模型的体积。
这对于制造过程中的材料计量和成本估算非常重要。
CAD软件通常提供了体积计算的工具，只需要选择要计算体积的实体模型即可。
使用CAD进行图形的合并和分解
使用CAD进行图形的合并和分解CAD（计算机辅助设计）是设计和制造领域中广泛应用的工具之一。
它可以帮助设计师创建和编辑各种图形，并对其进行操作。
在本文中，我将介绍如何使用CAD软件进行图形的合并和分解。
首先，让我们来看一下图形的合并。
合并图形是将多个图形组合成一个更复杂的图形的过程。
在CAD中，我们可以使用一些工具和操作来实现这个目标。
下面是一些常用的方法：1. 基本操作：首先，确保你已经绘制了你想要合并的各个图形。
选中它们并使用“组合”或“合并”命令。
根据CAD软件的不同，这些命令可能会有所不同。
在命令执行后，CAD会自动合并你选择的图形。
2. 整合顶点：有时，在合并图形之前，你可能需要确保图形的顶点是对齐的。
通过使用“整合顶点”工具，你可以将几个接近的顶点自动对齐到一个点上。
这将确保图形在合并时连接无缝，并避免出现间隙。
3. 布尔运算：一些CAD软件提供了布尔运算工具，例如并集、交集和差集。
通过使用这些工具，你可以将两个或多个图形组合成一个单独的图形。
例如，通过使用并集运算，你可以将两个矩形合并为一个更大的矩形。
现在，我们来看看如何分解图形。
分解图形是将一个复杂的图形分解为其组成部分的过程。
这在CAD设计中非常有用，因为它使得进一步编辑和操作变得更加容易。
以下是一些常用的方法：1. 分离对象：有时，你可能需要将一个复杂的图形拆分成较小的部分。
选中图形，然后使用“分离对象”命令。
这将把图形分成不同的组成部分，并创建新的图形实体。
2. 裁剪图形：另一种分解图形的方法是通过使用“裁剪”工具。
选中图形，然后选择你想要裁剪的区域。
CAD将根据你的选择裁剪图形，并生成新的图形实体。
3. 清除冗余节点：当你分解图形时，有时会出现一些冗余节点。
这些节点不需要并可能干扰后续操作。
通过使用“清除冗余节点”工具，你可以自动删除这些节点，使图形更加简洁。
总结起来，CAD软件提供了合并和分解图形的功能，这对于设计师来说非常实用。
CAD打断和分解命令的比较
拉伸和拉长、打断和分解命令的比较下面介绍两组容易混淆的修改命令。
这四个命令中除“explode（分解）”命令外，其他三个命令在使用时必须先启动命令，后选择要编辑的对象。
5.4.1 stretch（拉伸）命令使用拉伸命令时，必须用交叉多边形或交叉窗口的方式来选择对象。
如果将对象全部选中，则该命令相当于“move”命令。
如果选择了部分对象，则“stretch”命令只移动选择范围内的对象的端点，而其他端点保持不变（见图5-34）。
可用于“stretch”命令的对象包括圆弧、椭圆弧、直线、多段线线段、射线和样条曲线等。
调用该命令的方式如下：工具栏：” modify （修改）” →菜单：【Modify（修改）】→【Stretch（拉伸）】命令行：stretch（或别名s）调用该命令后，系统提示用户交叉窗口或交叉多边形的方式来选择对象：Select objects to stretch by crossing-window or crossing-polygon...Select objects:然后提示用户进行移动操作，操作过程同“move”命令：Specify base point or displacement:Specify second point of displacement or <use first point as displacement>:5.4.2 lengthen（拉长）命令拉长命令用于改变圆弧的角度，或改变非闭合对象的长度，包括直线、圆弧、非闭合多段线、椭圆弧和非闭合样条曲线等。
调用该命令的方式如下：工具栏：“ modify （修改）” →菜单：【Modify（修改）】→【Lengthen（拉长）】命令行：lengthen（或别名len）调用该命令后，系统将提示用户选择对象：Select an object or [DElta/Percent/Total/DYnamic]:当用户选择了某个对象时，系统将显示该对象的长度，如果对象有包含角，则同时显示包含角度：Current length: , included angle:其他选项则给出了四种改变对象长度或角度的方法（见图5-35）。
