雨量计_原理_参数_翻斗式_虹吸式_称重式
翻斗式雨量计的组成与工作原理
翻斗式雨量计的组成与工作原理雨量计也叫雨量记录仪、量雨计、测雨计，是常规的气象检测仪器，气象部门通过它来监测计量降雨量和降雨强度，常见的有虹吸式雨量计、翻斗式雨量计和称重式雨量计等。
因为翻斗式雨量计方便携带安装，数据相对精确，因此在农业气象监测中广泛应用。
1、翻斗式雨量计的组成翻斗式雨量计是由感应器及信号记录器组成的遥测雨量仪器，感应器由承雨口、引水漏斗、翻斗、角调节装置、水平调节装置、干簧管等构成；记录器由恒磁钢、排水漏斗、信号输出端子、控制线路板等构成。
2、翻斗式雨量计的工作原理翻斗式雨量计的工作原理为：雨水由最上端的承雨口进入承水器，落入引水漏斗，经漏斗口流入翻斗，当积水量达到一定高度（比如0．1毫米）时，翻斗失去平衡翻倒；将水倒出，随着降雨持续，将使翻斗左右翻转，接触开关将翻斗翻转次数变成电信号，送到记录器，在累积计数器和自记钟上读出降水资料，如此往复即可将降雨过程测量下来。
3、雨量监测系统的组成雨量监测系统是由雨量气象站、太阳能供电系统、网络通信技术组成。
雨量气象站：雨量气象站除了翻斗式雨量计之外，还可选择加装风速风向传感器或百叶盒等。
太阳能供电系统：雨量监测系统应用于野外、森林防火、山洪监测等没有市电供电的场合时，可选配60W太阳能板搭配铅蓄电池供电。
晴天时，只需7．5h就能够将铅蓄电池电量充满，充满后的铅蓄电池可在连续阴雨天工作七天。
网络通信技术：雨量监测系统通过有线、2G/3G/4G/5G以太网等通讯方式将数据上传至数据中心。
系统能够全程跟踪记录，集数据采集、记录、存储与一体，具有远程诊断和控制功能，在监测站休眠状态下，中心可随时唤醒监测站进行数据采集、读取数据或修改配置信息等工作；支持多个中心工作模式；通过云平台查看数据更方便，如曲线查看时段雨量、日雨量、月雨量和年雨量，也可将历史数据下载、打印导出到电脑，存储为EXCEL表格文件，方便研究及检查。
水位计、雨量计知识总结
水位计1 水位计自动测定并记录河流、湖泊和灌渠等水体的水位的仪器。
按传感器原理分浮子式、跟踪式、压力式和反射式等。
常用的水位计有浮子式水位计、气泡压力水位计、超声波水位计、雷达式水位计；（水位记录方式主要有：记录纸描述，数据显示或打字记录,穿孔纸带,磁带和固体电路储存等。
水位计的精确度一般在1～3厘米以内，中国制造的水位计的记录周期有1天、30天和90天等。
走时误差,机械钟为2分/日，石英晶体钟小于5分/月。
）1.1 浮子式水位计浮子式水位计：利用浮子跟踪水位升降，以机械方式直接传动记录。
用浮子式水位计需有测井设备(包括进水管)。
浮子式水位计信号输出方式：格雷码、R485、2-20mA模拟量输出使用范围：适合岸坡稳定、河床冲淤不大的低含沙河段。
浮子式水位计在中国应用较广。
工作原理：浮子水位计以浮子感测水位变化，工作状态下，浮子、平衡锤与悬索连接牢固，悬索悬挂在水位轮的“V”形槽中。
平衡锤起拉紧悬索和平衡作用，调整浮子的配重可以使浮子工作于正常吃水线上。
在水位不变的情况下，浮子与平衡锤两边的力是平衡的。
当水位上升时，浮子产生向上浮力，使平衡锤拉动悬索带动水位轮作顺时针方向旋转，水位编码器的显示读数增加；水位下降时，则浮子下沉，并拉动悬索带动水位轮逆时针方向旋转，水位编码器的显示器读数减小。
仪器的水位轮测量圆周长为32厘米，且水位轮与编码器为同轴联接，水位轮每转一圈，编码器也转一圈，输出对应的32组数字编码。
当水位上升或下降，编码器的轴就旋转一定的角度，编码器同步输出一组对应的数字编码（二进制循环码，又称格雷码）。
不同量程的仪器使用不同长度的悬索能够输出1024至4096组不同的编码，可以用于测量10至40米水位变幅。
通过与仪器插座相联接的多芯电缆线可将编码信号传输给观察室内的电显示器或计算机，用作观测、记录或进行数据处理；安装有RS485数字通信接口（或4-20mA）的水位计，可以直接与通信机、计算机或相应仪表相联接，组成为水文自动测报系统。
雨量计
气象仪器课程报告基于单片机的压力式雨量计系统设计专业电子信息工程摘要该测雨量系统由、压阻传感器电路、A/D转换电路、温度补偿电路及显示电路组成，以89C51单片机为主控单元，由压阻传感器电路测量降水对雨量计产生的压力，采用DS18B20单线数字式温度传感器测取温度，最后数据通过软件处理实现温度补偿，数据存放在单片机内存单元中，经程序解算后得到压力值，再由压力与雨量的关系得到雨量值，转换为BCD码，同时驱动四位数码管显示。
关键词：雨量计；压阻传感器；单片机；1 绪论1. 1前言降水，在气象学上是指从天空降落到地面上的液态或者固态水。
降水的测量包括降水量，降水时间，降水强度。
降水量是指从天空降落到地面上的水，未经蒸发，渗透，流失而积聚在水平面上的水层深度，以mm（毫米）为单位。
降水观测是气象观测的主要项目之一，主要为天气预报，气象情报，气候分析和气象科学研究，以及社会生产建设提供资料服务。
为实现这一目的，就必须借助于降水观测仪器，雨量计是观测降水量最常用的仪器，广泛应用于气象观测，水文测量等领域。
观测降水量的仪器通常有雨量器和自记雨量计，由于气候变暖后气象灾害日趋严重，因此对气象数据的采集、存储、处理的要求越来越高，以提高天气预报的正确率，延长预报的有效时间。
1.2降雨量观测仪器的种类及特点1.2.1．雨量器雨量器是直接观测降水量得器具，它是一个圆柱型金属筒，由承雨器，漏斗，储水瓶和雨量杯组成，雨量器下部放储水瓶收集雨水。
观测时将雨量器里的储水瓶迅速取出，换上空的储水瓶，然后用特制的雨量杯测定储水瓶中收集的雨水，分辨率为O. lmm。
当降雪时，仅用外筒作为承雪器具，待雪融化后计算降水量。
用雨量器观测降水量的方法一般是采用2段制进行观测，即每日8时及20时各观测一次雨季增加观测段次，雨量大时还需加测。
日雨量是以每天上午8时作为分界，将本日8时至次日8时的降水量作为本日的降水量。
主要缺点是只能测量某一般时间内的降水总量不能反映降水起止时间，降水强度。

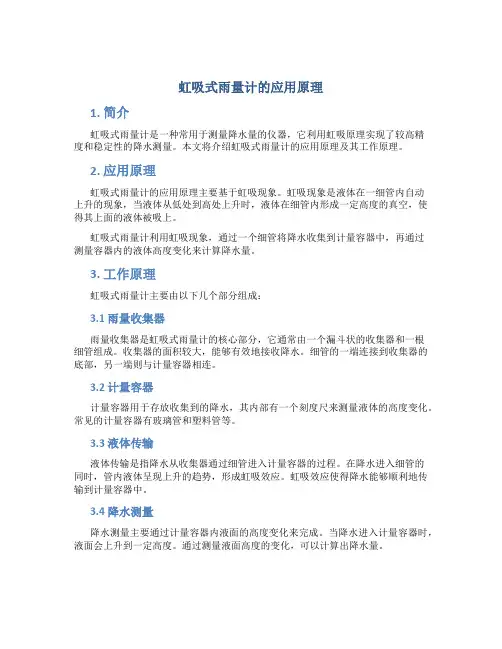

虹吸式雨量计的应用原理
虹吸式雨量计的应用原理1. 简介虹吸式雨量计是一种常用于测量降水量的仪器，它利用虹吸原理实现了较高精度和稳定性的降水测量。
本文将介绍虹吸式雨量计的应用原理及其工作原理。
2. 应用原理虹吸式雨量计的应用原理主要基于虹吸现象。
虹吸现象是液体在一细管内自动上升的现象，当液体从低处到高处上升时，液体在细管内形成一定高度的真空，使得其上面的液体被吸上。
虹吸式雨量计利用虹吸现象，通过一个细管将降水收集到计量容器中，再通过测量容器内的液体高度变化来计算降水量。
3. 工作原理虹吸式雨量计主要由以下几个部分组成：3.1 雨量收集器雨量收集器是虹吸式雨量计的核心部分，它通常由一个漏斗状的收集器和一根细管组成。
收集器的面积较大，能够有效地接收降水。
细管的一端连接到收集器的底部，另一端则与计量容器相连。
3.2 计量容器计量容器用于存放收集到的降水，其内部有一个刻度尺来测量液体的高度变化。
常见的计量容器有玻璃管和塑料管等。
3.3 液体传输液体传输是指降水从收集器通过细管进入计量容器的过程。
在降水进入细管的同时，管内液体呈现上升的趋势，形成虹吸效应。
虹吸效应使得降水能够顺利地传输到计量容器中。
3.4 降水测量降水测量主要通过计量容器内液面的高度变化来完成。
当降水进入计量容器时，液面会上升到一定高度。
通过测量液面高度的变化，可以计算出降水量。
4. 优势与应用虹吸式雨量计具有以下几个优势：•精确度高: 虹吸式雨量计利用虹吸原理进行降水测量，具有较高的精确度和稳定性。
•简单易用: 虹吸式雨量计结构简单，使用方便，不需要复杂的设备和操作。
•适用范围广: 虹吸式雨量计适用于各种气候条件下的降水测量，无论是自然环境还是人工环境。
虹吸式雨量计的应用主要包括如下几个方面：•气象观测: 虹吸式雨量计常用于气象观测站点，用于实时监测降水量和记录气象数据。
•水文监测: 虹吸式雨量计可以应用于水文监测中，用于测量雨水的流量和降水的分布情况。
•农业灌溉: 虹吸式雨量计可以用于农业灌溉系统中，准确计量降水量，帮助合理安排灌溉计划。
翻斗式雨量计工作原理
翻斗式雨量计工作原理
翻斗式雨量计是一种用于测量降雨量的仪器。
它的工作原理是通
过监测收集到的雨水量，来测量雨量大小。
此类仪器也被称为一次，
翻斗式或动力表式雨量计。
这种仪器把雨水收集起来，这些水会在一
系列金属桶或上下翻动的鱼骨形物体之间来回移动，从而测量雨量。
金属桶与骨片之间的变化是由一种机械装置维持的，该设备是由
一个棒围绕着螺母和方向移动，使整个金属桶与骨片在上下左右进行
晃动。
在雨水开始积聚时，金属桶会随着雨水的积累而连续向上晃动，另一方面，螺母也会因雨水的增加而增加起重量，而方向移动的机械
装置会因此进行调整，从而使金属桶能够有效收集雨水。
翻斗式雨量计的装置的另一部分是一个指针，在雨水积集到一定
量时，可以将这种剋重量转换为振动，从而把重量转变为弧度，这时
指针指向一个上锁的地方，由此可以准确地确定出降雨量的大小。
通
常将设定样本比例为一米，也就是说，一关多少滴雨，一关就会记录
多少毫米的雨量。
翻斗式雨量计的优点是它的简单而可靠，它经久耐用，而且学习
安装和维护也很简单。
但它也有其缺点，如雨水积累一段时间后，可
能会损坏仪器，从而使指针受力不均。
另外，如果降雨量超出量表规
定的限制，当棒子转动到极限时，仪表也可能出现损坏，因此需要定
期检查仪表，以确保其正常运行。
总之，翻斗式雨量计是一种简单有效的降雨量测量工具，可以准
确测量及时的特定一段时间的雨量。
它的安装和维护也很容易，但是
也有其存在的缺点，因此在进行长时间使用时需要预先进行检查，以
确保仪表的正常运行。
雨量计原理参数翻斗式虹吸式称重式
雨量计原理参数翻斗式虹吸式称重式雨量计全自动雨量计原理参数简介雨量计（全自动雨量计）容栅式雨量计是通过容栅位移传器检测降雨量的，由于容栅传感器的分辨率是0. 01，所以容栅雨量计的计量非常精确。
采用上下电动阀控制进水和排水，又使得容栅雨量计在记录降水过程中雨量不流失，从而保证了计量过程的准确性。
雨量计（全自动雨量计）容栅式雨量计的数字化电路设计，不但计量精度高、操作方便、可靠性好等优点，与传统的雨量计相比较，该雨量计具有多项目前国内唯一的性能特点：精度最高：分辨率0.01mm，比传统的翻斗式雨量计的精度高出10倍，所以在测量细雨和毛毛雨方面也不含糊。
容许测量的降雨强度范围最大：国家标准是0.1mm—4mm/分钟，而容栅式雨量计的最大降雨强度测量可以高达9mm/分钟，大大超过国家标准，不管多大的暴雨都不漏计。
从而解决了以往其他遥测雨量计大雨时计量严重失准的弊病。
计量误差最小：无论遇大雨暴雨，容栅式雨量计的误差始终小于±2%，远低于国家标准±4%，完全符合国际气象组织的检测标准，更让遇大雨暴雨计量严重失准（有时误差超过30%）的翻斗式雨量计望尘莫及。
人工比对最准确：与人工测量比对，非常精确。
迄今为止，国内唯一可作为真实降雨记录和历史依据的测量设备。
安装维护最方便：由于容栅式雨量计内部采用数字电路设计，因此无需像其他普通雨量计那样使用前、和使用一段时间后，要派人去现场先进行麻烦的精度校准，实现真正的无人值守。
雨量计（全自动雨量计）其他技术参数：功耗：静态0.16W动态1.8W工作电压：DC9V～15V工作环境温度：0℃～60℃雨量计全自动雨量计原理参数简介雨量计（全自动雨量计）数据采集器用于读取容栅雨量计的降雨量，然后把这个降雨量保存在内部的存储器中。
这种Y系列的采集器配上“数据发送器”（Moden）后，还可以把保存在存储器中的雨量数据发送到省、市监控中心。
这就是一个完整的“自动遥测雨量站”。
翻斗式雨量计原理
翻斗式雨量计原理
翻斗式雨量计原理
一、概述
翻斗式雨量计是一种常用的雨量测量仪器，它通过翻转斗来测量雨水
的降落量。
本文将详细介绍翻斗式雨量计的原理。
二、结构组成
翻斗式雨量计主要由外壳、漏斗、翻斗、计数器等部分组成。
其中，
外壳是保护装置，漏斗用于收集降落的雨水，翻斗则是核心部件，用
于记录降落的次数。
三、工作原理
1. 雨水进入漏斗：当降落的雨水进入漏斗时，会被导向到一个小孔中。
这个小孔会使得雨水流向下方的一个容器中。
2. 翻转翻斗：当容器中积累了足够多的雨水时，就会触发一个机械装
置来翻转翻斗。
这个机械装置通常由弹簧和杠杆组成。
3. 记录次数：当翻转发生时，一个计数器就会记录下这个事件。
这个
计数器通常是一个机械装置或电子装置。
4. 重复记录：这个过程会不断重复，直到雨水停止降落或者容器满了。
在这个过程中，计数器会记录每次翻转的次数。
四、优缺点
1. 优点：翻斗式雨量计结构简单，使用方便，精度较高。
2. 缺点：由于其机械装置的存在，容易受到外界因素的影响而出现误差。
同时，在极端天气条件下，翻斗式雨量计可能无法正常工作。
五、应用领域
翻斗式雨量计广泛应用于农业、水利、气象等领域。
它可以帮助人们
了解降雨情况，并为相关工作提供数据支持。
六、总结
翻斗式雨量计是一种简单实用的测量降雨量的仪器。
通过漏斗和翻斗
等部件的组合，它能够准确地记录下每次降落的雨水数量。
虽然它存在一些缺点，但在实际应用中仍然具有很大的价值和意义。
雨量计的种类
南京欧熙科贸有限公司我们在电视上经常会听到某地降雨多少毫升，那么，这是怎么测算出来的呢？其实啊，测量降雨量是由一种专门的仪器——雨量计来完成的。
今天，就为大家简单介绍一下雨量计的几个种类。
导语:仪器是精密产品,如想详细了解产品解决方案,请联系欧熙科贸.仪器仪表知识我们是专业的!现公司代理各大品牌仪器,如果您有需要的仪器请立即咨询.雨量计（rainfall recorder，或量雨计、测雨计）是一种气象学家和水文学家用来测量一段时间内某地区的降水量的仪器（降雪量的测量则需要使用雪量计）。
常见的有虹吸式和翻斗式两种。
1994年12月18日，中国首台光学雨量计问世。
雨量计的种类很多，常见的有虹吸式雨量计、称重式雨量计、翻斗式雨量计等虹吸式雨量计能连续记录液体降水量和降水时数，从降水记录上还可以了解降水强度。
虹吸式雨量计由承水器、浮子室、自记钟和外壳所组成。
雨水由上端的承水口进入承水器，经下部的漏斗汇集，导至浮子室。
浮子室是由一个圆筒内装浮子组成，浮子随着注入雨水的增加而上升，并带动自记笔上升。
当雨量达到一定高度（比如10毫米）时，浮子室内水面上升到与浮子室连通的虹吸管处，导致虹吸开始，迅速将浮子室内的雨水排入储水瓶，同时自记笔在记录纸上垂直下跌至零线位置，并再次开始雨水的流入而上升，如此往返持续记录降雨过程。
称重式雨量计这种仪器可以连续记录接雨杯上的以及存储在其内的降水的重量。
记录方式可以用机械发条装置或平衡锤系统，将全部降水量的重量如数记录下来，并能够记录雪、冰雹及雨雪混合降水。
翻斗式雨量计翻斗式雨量计是由感应器及信号记录器组成的遥测雨量仪器，感应器由承水器、上翻斗、计量翻斗、计数翻斗、干簧开关等构成；记录器由计数器、录笔、自记钟、控制线路南京欧熙科贸有限公司板等构成。
其工作原理为：雨水由上端的承水口进入承水器，落入接水漏斗，经漏斗口流入翻斗，当积水量达到一定高度（比如0.1毫米）时，翻斗失去平衡翻倒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨量计的种类很多，常见的有虹吸式雨量计、称重式雨量计、翻斗式雨量计等等。
虹吸式雨量计
虹吸式雨量计能连续记录液体降水量和降水时数，从降水记录上还可以了解降水强度。
虹吸式雨量计由承水器、浮子室、自记钟和外壳所组成。
雨水由最上端的承水口进入承水器，经下部的漏斗汇集，导至浮子室。
浮子室是
由一个圆筒内装浮子组成，浮子随着注入雨水的增加而上升，
并带动自记笔上升。
自记钟固定在座板上，转筒由钟机推动
作用回转运动，使记
虹吸式雨量计
录笔在围绕在转筒上的记录纸上画出曲线。
记录纸上纵坐标
记录雨量，横坐标由自记钟驱动，表示时间。
当雨量达到一
定高度（比如10毫米）时，浮子室内水面上升到与浮子室连
通的虹吸管处，导致虹吸开始，迅速将浮子室内的雨水排入储水瓶，同时自记笔在记录纸上垂直下跌至零线位置，并再次开始雨水的流入而上升，如此往返持续记录降雨过程。
称重式雨量计
这种仪器可以连续记录接雨杯上的以及存储在其内的降水的重量。
记录方式可以用机械发条装置或平衡锤系统，将全部降水量的重量如数记录下来，并能够记录雪、冰雹及雨雪混合降水。
翻斗式雨量计
翻斗式雨量计是由感应器及信号记录器组成的遥测雨量仪器，感应器由承水器、上翻斗、计量翻斗、计数翻斗、干簧开关等构成；记录器由计数器、录笔、自记钟、控制线路板等构成。
其工作原理为：雨水由最上端的承水口进入承水器，落入接水漏斗，经漏斗口流入翻斗，当积水量达到一定高度（比如0.1毫米）时，翻斗失去平衡翻倒。
而每一次翻斗倾倒，都使开关接通电路，向记录器输送一个脉冲信号，记录器控制自记笔将雨量记录下来，如此往复即可将降雨过程测量下来。
