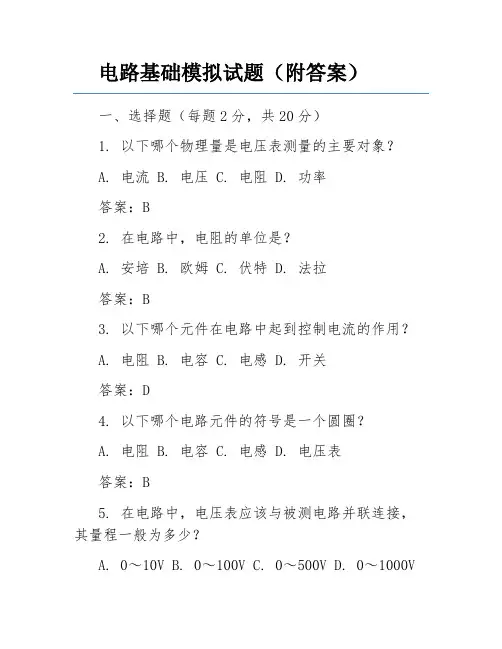

电路基础模拟试题（附答案）一、选择题（每题2分，共20分）1. 以下哪个物理量是电压表测量的主要对象？A. 电流B. 电压C. 电阻D. 功率答案：B2. 在电路中，电阻的单位是？A. 安培B. 欧姆C. 伏特D. 法拉答案：B3. 以下哪个元件在电路中起到控制电流的作用？A. 电阻B. 电容C. 电感D. 开关答案：D4. 以下哪个电路元件的符号是一个圆圈？A. 电阻B. 电容C. 电感D. 电压表答案：B5. 在电路中，电压表应该与被测电路并联连接，其量程一般为多少？A. 0～10VB. 0～100VC. 0～500VD. 0～1000V答案：C6. 在电路中，电流表应该与被测电路串联连接，其量程一般为多少？A. 0～1AB. 0～10AC. 0～50AD. 0～100A答案：A7. 以下哪个电路元件的符号是一个直线？A. 电阻B. 电容C. 电感D. 电流表答案：A8. 以下哪个电路元件的主要作用是储存电能？A. 电阻B. 电容C. 电感D. 电源答案：B9. 在电路中，将电能转换为其他形式能量的元件是？A. 电阻B. 电容C. 电感D. 电源答案：A10. 以下哪个电路元件在电路中起到滤波作用？A. 电阻B. 电容C. 电感D. 变压器答案：B二、填空题（每题2分，共20分）1. 在电路中，电压表用于测量_________。
2. 电阻的单位是_________。
3. 电流表应该与被测电路_________连接。
4. 电压表应该与被测电路_________连接。
5. 在电路中，电阻的主要作用是_________。
6. 电容的符号是一个_________。
7. 电感的符号是一个_________。
8. 电源的主要作用是_________。
9. 电阻的单位符号是_________。
10. 电压的单位符号是_________。
答案：1. 电压2. 欧姆3. 串联4. 并联5. 限制电流6. 圆圈7. 直线8. 供电9. Ω10. V三、简答题（每题5分，共30分）1. 请简要说明电流、电压、电阻之间的关系。
(完整word版)电路分析基础期末试卷A及参考答案
桂 林 电 子 科 技 大 学 试 卷2018—2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷； 开、闭卷） 适用班级（或年级、专业)17电子信息类考试时间 120 分钟 班级 学号 姓名 题 号 一 二 三 四 五 六 七 八 九 十 成绩满 分得 分评卷人一．选择题：本大题共15个小题，每小题2分,共30分,在每小题给出的四个选项中,只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。
1、已知空间有a 、b 两点,电压U ab =8V,a 点电位为V a =3V ，则b 点电位V b 为（ )。
A 、5VB 、－5VC 、11VD 、15V2、两个电阻，当它们串联时,功率比为4：9；若它们并联，则它们的功率比为：（ ）。
A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =（ ）. A 、 1A B 、2A C 、－1A D 、 5A图24、如图2所示电路，I 1=( )。
A 、0.5A B 、－1A C 、1。
5 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个（ )的电流源可以等效为一个电流源，电压源与任意二端元件（ )，可以等效为电压源；电流源与任意二端元件（ ），可以等效为电流源.（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①,②，②,① C 、② ，①， ② ，① D 、①,②，①,②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻.其独立电源置零是指（ ）。
A 、独立电压源开路,独立电流源短路B 、独立电压源短路,独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中,所呈现的容抗值为（ ） A 、0。
电路基础模拟考试题含参考答案
电路基础模拟考试题含参考答案一、单选题（共60题，每题1分，共60分）1、不允许把()以上的照明灯作为机床的局部照明中。
A、36VB、40VC、50VD、以上皆正确正确答案：A2、三极管各管脚的电流分配关系是()。
A、Ie=Ib+IcB、Ib=Ie+IcC、Ic=Ib+IeD、以上皆正确正确答案：A3、低电压单相触电、两相触电会造成()。
A、电击B、电伤C、无法确定D、以上皆正确正确答案：C4、周期和频率之间有()关系。
A、倒数B、乘数C、被除数D、以上皆正确正确答案：A5、通常()是一种严重事故,应尽力预防。
A、开路B、闭路C、回路D、短路正确答案：D6、“”的灯泡接入的电路中,通过灯丝的实际电流是()。
A、2;B、0.25。
C、0.5;D、1;正确答案：B7、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的()代数和。
A、电量(电荷)B、电流强度C、功率D、电流正确答案：A8、一只电阻阻值为4Ω,另一只为8Ω,把两电阻串联起来,其电阻值为()。
A、4ΩB、12ΩC、9ΩD、以上皆正确正确答案：B9、要在220V交流电电路中接入一个电容器,其工作电压应取()。
A、220VB、25OVC、400VD、1000V正确答案：C10、单相桥式全波整流电路,使用个二极管()。
A、2B、6C、4D、以上皆正确正确答案：C11、万用表不能直接用来测量()。
A、电阻B、电流C、电功率D、电压正确答案：C12、周期T和频率f三者之间的关系正确的为()。
A、T=fB、T与f无关C、T=1/f正确答案：C13、交流电变化得越快,说明交流电的周期()。
A、无法判断B、越大C、越小正确答案：C14、相量只能表示交流电的有有效值(或最大值)和()。
A、初相位B、相位C、频率正确答案：A15、为了保证连接导线的机械高度,导线的截面积最小不低于()平方毫米。
A、1.0B、0.5C、2.0D、0.1正确答案：B16、并联电阻的等效电阻,它的倒数等于各支路电阻倒数()。
电路基本分析电路基础期末考试试卷及答案
电路基本分析电路基础期末考试试卷1A卷一、判断题每题2分1.在换路瞬间,如果电感电流不跃变,则电感电压将为零;2.当电感元件在某时刻t的电流it = 0时,电感元件两端的电压ut不一定为零；同样,当ut = 0时,it不一定为零;3.实际电源的两种模型,当其相互等效时,意味着两种模型中理想电压源和理想电流源对外提供的功率相同;4.某三层楼房的用电由三相对称电源供电,接成三相四线制系统,每层一相;当某层发生开路故障时,另二层电器一般不能正常工作;5.如图所示,当i1按图示方向流动且不断增大时,i2的实际方向如图所示;分享于上学吧资料分享课后答案二、填空题每题1分1.正弦量的三要素是指、、2.线性无源二端网络的阻抗与网络的结构、元件参数及有关;3.复功率~S的定义为~S ,它的实部表示功率,它的虚部表示功率,它的模表示 ,它的辐角表示 ;4.对称三相电路中,电源线电压为220V,负载作三角形联结,每相阻抗Z = 22,则线电流为；三相总有功功率为 ;5.由q u平面中一条曲线所确定的元件称为元件；由i平面中一条曲线所确定的元件称为元件;6.只具有单一节点对的电路的节点电压方程U = ,它称为定理;7. n个节点、b条支路的连通图,其树支数为 ,连支数为 ;8.已知某无源网络的导纳Y = 2 + j2S,则该网络的阻抗为 ,网络为性 ;9.选择u、i为关联参考方向时,50 电阻元件的u、i关系为 ,100F电容元件的u、i关系为 ,10mH电感元件的u、i关系为 ;10. RLC串联电路中,R = 50 ,L = 50 mH,C = 10F；电源电压US=100V,则谐振时电流I = ；品质因数Q = ;11.试为a、b两个图各选两种树,分别画在括号内;,12.图示电路中,N0为不含独立源的线性网络;当US= 3V、IS= 0时,U = 1V；当US= 1V,IS= 1A时,U = 0.5V;则当US = 0,IS= 2A时,U为 V;13.图示为RLC串联电路的频率特性曲线,其中感抗XL 的曲线为____________；容抗XC的曲线为____________；电抗X的曲线为___________；阻抗Z的曲线为___________;14. 含源二端电阻网络N S 如图所示,若测得开路电压U ab 为10V,短路电流I ab 为5A,则该网络的电压电流关系为U = ;15. 当一线圈含R 、L 与直流电压12V 接通时,其电流为2A,与正弦电压 V 100cos 212t u π=接通时,电流为1.2A,则线圈的电阻R = ,电感L = ;16. 对称三相负载作星形联结接至线电压为380V 的对称三相电压源,线电流为2A;若将负载改为三角形联结后接至线电压为220V 的对称三相电压源,线电流为 A;17. 设某电压的表达式为 ut = tt t 3t 3 V,在 t = 2 s 时,该电压值为 ;18. 某电压源的电压与电流为非关联参考方向,已知其电压为5V,电流为2A,则该电压源提供的功率为 W;19. 图示三相电路中,当开关S 闭合时,各电流表读数均为5A;当开关S 打开后,各电流表读数：A 1为 ,A 2为 ,A 3为 ;20. 电容C 经电阻R = 50充电,充电电源的直流电压U = 110V,接通电源后1.5 ms 时电流为 0.11A;则1充电时间常数 = ；2电容量C = ;三、计算题每题10分1. 电路如图所示,试用节点法求开路电压U OC ;2. 求图示二端网络的端口电压U OC ;3. 图示并联网络中,R 1 = 20 ,R = 6 ,L = 20 mH,C = 30 F;试求端口正弦电压有效值为220V 、频率为50Hz 时的端口电流,并求端口电压与电流的相位差;4. 试求图示电路中的电流I 1 、I 2、电压U 1和2 A 电流源的功率 ;5. 图示电路,已知L 1 = 0.1H,L 2 = 0.2H,M = 0.1H,R 1 = 5,R 2 = 10,C = 2F,试求顺接串联与反接串联两种情况下电路的谐振角频率0和品质因数Q ;6. 求图示电路的戴维宁等效电路;7. 试求图示电路在 = 1 rad/s 时的输入阻抗Z i ;电路基本分析 电路基础期末考试试卷1 A 卷答案一、判断题每题2分1.错误2.正确3.错误4.错误5.错误二、填空题每题1分1. 角频率或周期、频率；有效值或最大值；初相位2. 电源频率3. *I U；有功；无功；视在功率；阻抗角或功率因数角 4. 17.3A ；6600W5. 电容；电感6. ∑∑G GU S ；弥尔曼7. n -1；b -n -18. 0.25－j0.25；容9. u = 50 i ；t u i d d 104-=；t iu d d102-=10. 2A ；1.41411.；a ab b 12. 3113. 曲线A ；曲线B ；曲线D ；曲线C14. 10+2I15. 6；80 mH16. 3.4617. 2V18. -1019. 2.89A ；5A ；2.89A 20. 0.5 ms ；10 F三、计算题每题10分1. 选c 为参考节点,列节点电压方程：解得：V 38b =U2. U oc = -3 U oc +54所以：U oc =5V3. 设 220=U /0° V325 2.L j R U I =+=ω/－46.3°A=17.4－j18.3A= 29.74. I 1 =2+39A=5 AI 2 =24-2A= 0U 1 = 4-2V= 8 V电流源产生功率为：24-U 1-9W= 6 W5. 顺 接 串 联 时 L ' = L 1 + L 2 + 2M = 0.5 H故 rad/s 1000 10==C L ω反 接 串 联 时 L " = L 1 + L 2 2M = 0.1 H故 rad/s 2236"10==C L ω6. 求开路电压U oc ：解得： I 1=4A所以：U oc =6I 1=24V求等效电阻R o ：用外加电源法⎩⎨⎧-+=+=)(426621111I I I I I I U 解得：R o =Ω=5I U 所以戴维宁等效电路如下图：7. 将原电路去耦,并作出去耦电路的相量模型Z i = 0.098 + j0.804 = 0.81/83.05。
电路基础模拟考试题含参考答案

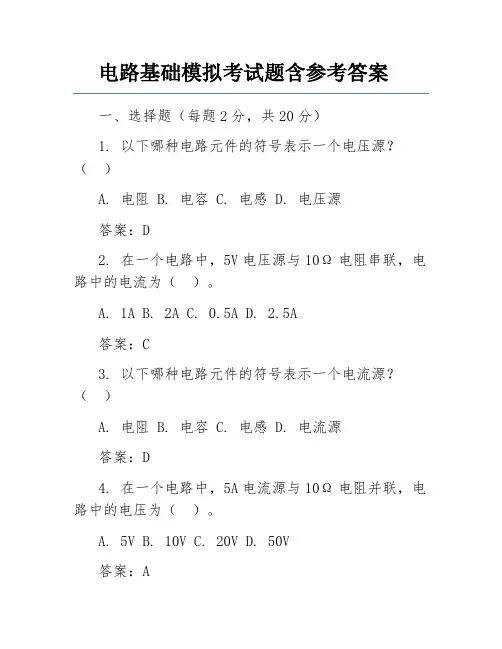

电路基础模拟考试题含参考答案一、选择题（每题2分，共20分）1. 以下哪种电路元件的符号表示一个电压源？（）A. 电阻B. 电容C. 电感D. 电压源答案：D2. 在一个电路中，5V电压源与10Ω电阻串联，电路中的电流为（）。
A. 1AB. 2AC. 0.5AD. 2.5A答案：C3. 以下哪种电路元件的符号表示一个电流源？（）A. 电阻B. 电容C. 电感D. 电流源答案：D4. 在一个电路中，5A电流源与10Ω电阻并联，电路中的电压为（）。
A. 5VB. 10VC. 20VD. 50V答案：A5. 以下哪种电路元件的符号表示一个电容？（）A. 电阻B. 电容C. 电感D. 电压源答案：B6. 在一个电路中，3V电压源与5μF电容串联，电容上的电压为（）。
A. 3VB. 1.5VC. 0VD. 无法确定答案：C7. 以下哪种电路元件的符号表示一个电感？（）A. 电阻B. 电容C. 电感D. 电流源答案：C8. 在一个电路中，5A电流源与2H电感并联，电感上的电流为（）。
A. 2.5AB. 5AC. 10AD. 无法确定答案：D9. 以下哪种电路元件的符号表示一个电压表？（）A. 电压表B. 电流表C. 万用表D. 以上都对答案：A10. 在一个电路中，电压表与电阻串联，电压表的读数为（）。
A. 电阻两端的电压B. 电源电压C. 电源电压与电阻两端电压之和D. 无法确定答案：A二、填空题（每题2分，共20分）1. 一个电路由电源、负载和______组成。
答案：导线2. 欧姆定律表达式为______。
答案：U = IR3. 电容的符号为______。
答案：4. 电感的符号为______。
答案：5. 电压表应与被测电路______连接。
答案：并联6. 电流表应与被测电路______连接。
答案：串联三、简答题（每题10分，共30分）1. 请简要说明欧姆定律的内容及其应用。
答案：欧姆定律描述了电路中电压、电流和电阻之间的关系，表达式为U = IR。
《电路分析基础》模拟试卷-期末考试卷AB卷4套带答案
《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。
2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。
3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。
4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。
5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。
10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。
7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。
U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。
根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。
则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。
电路基础模拟习题及答案
电路基础模拟习题及答案一、单选题（共81题，每题1分，共81分）1.在三相四线制中,相线与中性线之间的电压称为()。
A、线电压B、相电压C、即是相电压也是线电压D、以上皆正确正确答案：B2.电路保险器都是如何连接在电路中()。
A、并联B、串联C、单独设置D、以上皆正确正确答案：A3.1安培等于()微安。
A、106B、103C、109D、102正确答案：A4.安全保护措施,有保护接地、漏电保护器和()等。
A、保护接零B、减少电流C、减少电压D、以上皆正确正确答案：A5.在三相桥式全波整流电路中,每个二极管在一个周期内的导通时间为()。
A、半个周期B、三分之一个周期C、一个周期D、以上皆正确正确答案：B6.“”的灯泡接入的电路中,通过灯丝的实际电流是()。
A、2;B、0.5;C、0.25。
D、1;正确答案：C7.当三相平衡负载接成星型时的说法完全正确的是()。
A、U1=UP;I1=IPB、U1=UP;U1=UPC、U1=UP;I1=IPD、U1=UP;I1=IP正确答案：A8.阻值不随外加电压或电流的大小而改变的电阻叫()。
A、非线性电阻B、固定电阻C、线性电阻D、可变电阻正确答案：C9.理想电流源向外电路提供的()是一常数。
A、电压B、电阻C、电流D、功率正确答案：C10.单相桥式全波整流电路,使用个二极管()。
A、2B、6C、4D、以上皆正确正确答案：C11.下列关于正弦交流电峰值定义完全正确的是()。
A、表示一个交流电压或交流电流的正负最大值B、能产生同样电能的一个直流值。
C、正峰值与负峰值之间的总的电压值或电流值,D、任意时刻正弦交流电的电压值或电流值。
正确答案：A12.导电能力介于导体与绝缘体之间的物质称为()。
A、导体B、绝缘体C、半导体D、以上皆正确正确答案：C13.要在220V交流电电路中接入一个电容器,其工作电压应取()。
A、25OVB、1000VC、400VD、220V正确答案：C14.直流电动机的运动方向按什么定则判断定()。
电路基础模考试题(附参考答案)
#### 一、填空题（每空2分，共20分）1. 电路的基本组成部分包括_______、_______、_______、_______和_______。
2. 在电路图中，通常用_______表示电阻，_______表示电容，_______表示电感。
3. 欧姆定律的表达式为_______，其中U表示_______，I表示_______，R表示_______。
4. 电路中的电流方向通常规定为从_______流向_______。
5. 理想电压源的特点是_______，理想电流源的特点是_______。
#### 二、选择题（每题2分，共10分）1. 以下哪个选项不是电路的三种基本元件？A. 电阻B. 电容C. 电机D. 电感2. 在串联电路中，总电阻等于各电阻的_______。
A. 和B. 积C. 差D. 最大值3. 在并联电路中，总电流等于各支路电流的_______。
A. 和B. 积C. 差D. 最小值4. 一个理想的电压源在电路中产生的功率总是_______。
A. 正B. 负C. 零D. 可变5. 以下哪个元件的阻抗随频率增加而增加？A. 电阻B. 电容C. 电感D. 电流源#### 三、简答题（每题5分，共15分）1. 简述基尔霍夫电压定律和基尔霍夫电流定律。
2. 什么是电路的稳态和瞬态响应？3. 简述全波整流电路的工作原理。
#### 四、计算题（共15分）1. 计算如图所示的电路中电阻R1上的电压U1。
```5V|R1——R2|0V```2. 计算如图所示的RLC串联电路在频率为ω=100 rad/s时的阻抗Z。
```10Ω|L|R = 5Ω|C|0V```3. 已知电路中电流I(t)的表达式为I(t) = 5cos(ωt + 30°) A，求：a. 频率fb. 瞬时值I0c. 初相φ### 参考答案#### 一、填空题1. 电源、负载、控制装置、导线、开关2. 电阻、电容、电感3. U = IR，电压，电流，电阻4. 正极，负极5. 端电压恒定，端电流恒定#### 二、选择题1. C2. A3. A4. A5. C#### 三、简答题1. 基尔霍夫电压定律：在任意闭合回路中，各部分电压的代数和等于零。
