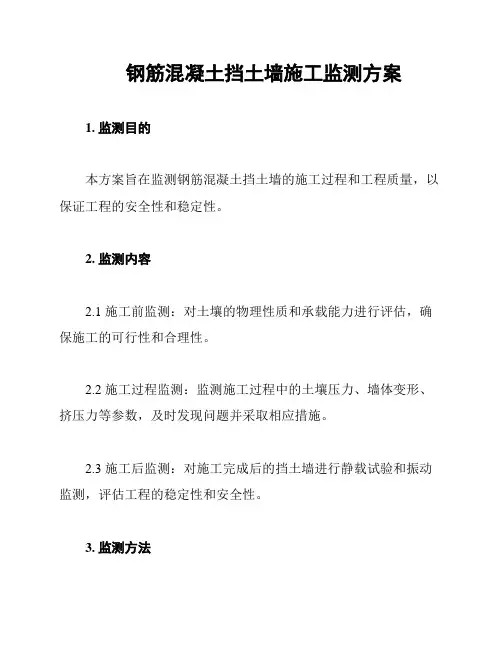

钢筋混凝土挡土墙施工监测方案
钢筋混凝土挡土墙施工监测方案1. 监测目的本方案旨在监测钢筋混凝土挡土墙的施工过程和工程质量，以保证工程的安全性和稳定性。
2. 监测内容2.1 施工前监测：对土壤的物理性质和承载能力进行评估，确保施工的可行性和合理性。
2.2 施工过程监测：监测施工过程中的土壤压力、墙体变形、挤压力等参数，及时发现问题并采取相应措施。
2.3 施工后监测：对施工完成后的挡土墙进行静载试验和振动监测，评估工程的稳定性和安全性。
3. 监测方法3.1 土壤性质评估：通过采集土壤样品进行室内试验，包括颗粒分析、含水率测定等，获取土壤的物理性质参数。
3.2 土壤承载力评估：通过静负荷试验和动力触探试验等方法，评估土壤的承载能力和稳定性。
3.3 墙体变形监测：采用激光测距、测斜仪等设备，定期监测挡土墙的变形情况，确保在安全范围内。
3.4 静载试验：在挡土墙上设置荷载传感器，施加预定荷载进行实时监测和数据记录，评估工程的稳定性。
3.5 振动监测：采用振动传感器监测挡土墙的振动情况，分析振动频率和振幅，判断工程的稳定性和安全性。
4. 监测频率和报告4.1 施工前监测：在施工前的1个月内完成，评估土壤性质和承载能力，及时提供评估报告。
4.2 施工过程监测：根据施工进度和工程要求，定期进行监测，每隔一周至少一次，并记录监测结果。
4.3 施工后监测：在挡土墙施工完成后的1个月内进行静载试验和振动监测，及时提供监测报告。
4.4 监测报告：每次监测完成后，及时整理监测数据和分析结果，编制监测报告，并提交给相关单位和监理人员。
5. 监测责任和沟通5.1 监测责任：由专业的监测机构负责进行钢筋混凝土挡土墙施工监测工作，并保证监测人员具备相关资质和经验。
5.2 沟通与协调：监测机构与施工单位、监理单位进行密切沟通与协调，确保监测工作的顺利进行和监测结果的有效利用。
以上为钢筋混凝土挡土墙施工监测方案的内容，旨在确保施工过程的安全和工程质量的稳定。
监测工作应由专业机构负责，并及时提供相关报告和监测结果。
挡墙检测方案
挡墙检测方案引言挡墙检测是指对挡墙进行全面检查，以确保挡墙的质量和安全性。
挡墙是建筑物中起到支撑和隔离作用的墙体结构，因此对其进行定期的检测至关重要。
本文将介绍一种挡墙检测方案，旨在提高检测效率和准确性。
方案概述本方案采用无损检测技术对挡墙进行检测，以避免对墙体结构的破坏。
具体流程如下：1.准备工作：检测前需要准备一些设备和工具，如无损检测仪器、扫描仪等。
同时需要了解挡墙的结构和材料，以便更好地进行检测。
2.表面扫描：首先对挡墙的外表面进行扫描，使用扫描仪等设备获取墙体的表面图像。
通过分析图像可以得出墙体的整体情况，如是否存在裂缝、破损等。
3.声波检测：采用声波检测技术对挡墙进行检测。
将声波传入墙体，通过接收回波来判断墙体内部是否存在空洞、松散或裂纹等问题。
同时可以得出墙体的厚度和密度等信息。
4.热像检测：使用红外热像仪对挡墙进行检测。
通过测量挡墙表面的温度分布来判断墙体是否存在冷热桥等问题。
热像检测可以提供更直观的图像信息，有助于发现问题。
5.数据分析：将收集到的数据进行分析，对挡墙的情况进行评估。
根据分析结果，可以确定是否存在问题，并进一步制定修复方案。
6.报告撰写：根据分析结果撰写检测报告，详细描述挡墙的状况和问题。
报告中应包含建议的修复措施和时间安排。
方案优势相比传统的挡墙检测方法，本方案具有以下优势：•无损检测：使用无损检测技术，不会对挡墙结构造成破坏。
•高效准确：通过多个检测手段相结合，可以更全面地评估挡墙的状况。
•直观可视：热像检测提供直观的图像信息，有助于问题的发现。
•科学可靠：采用声波检测等科学方法，结果可靠且可重复。
应用场景本方案适用于各类建筑物中挡墙的检测，包括住宅楼、商业建筑、工业设施等。
特别是对于老旧建筑物的挡墙检测，可以及时发现隐患，保障建筑物的安全。
此外，本方案还适用于新建建筑物的挡墙检测。
在施工过程中，可以通过多次检测来确保挡墙的质量和稳定性。
结论挡墙检测方案是一种高效、准确的检测方法，应用于建筑物中挡墙的检测。
挡土墙变形监测方法
挡土墙变形监测方法挡土墙是一种用于支撑土体或山坡，防止其坍塌或滑坡的结构。
为了确保挡土墙的稳定性和安全性，对其进行变形监测是非常重要的。
变形监测可以及时发现挡土墙的异常变形，为采取相应的加固或修复措施提供依据，从而避免可能的安全事故。
下面将详细介绍一些常见的挡土墙变形监测方法。
一、水平位移监测1、全站仪测量法全站仪是一种高精度的测量仪器，可以精确测量出测点的水平坐标。
在挡土墙的顶部和底部设置监测点，定期使用全站仪测量这些点的坐标。
通过比较不同时期的坐标值，可以计算出水平位移的大小和方向。
2、视准线法在挡土墙的两端设置基准点，在其中一端的基准点上设置经纬仪或全站仪，通过望远镜瞄准另一端的基准点，形成一条视准线。
在挡土墙上设置若干个监测点，定期测量监测点到视准线的垂直距离。
如果距离发生变化，就说明挡土墙发生了水平位移。
3、激光准直法利用激光的良好准直性，在挡土墙的一端设置激光发射器，在另一端设置接收装置。
当挡土墙发生水平位移时，激光束在接收装置上的光斑位置会发生变化，通过测量光斑的位移量可以计算出水平位移。
二、垂直位移监测1、水准测量法水准测量是一种常用的测量高差的方法。
在挡土墙周围设置水准基点，在挡土墙上设置监测点。
使用水准仪测量监测点与水准基点之间的高差，通过比较不同时期的高差数据，可以计算出垂直位移的量值。
2、静力水准测量法静力水准测量系统是一种基于连通器原理的高精度垂直位移测量系统。
在挡土墙上布置一系列的静力水准仪，通过测量液体压力的变化来计算各监测点的相对垂直位移。
三、倾斜监测1、倾斜仪测量法倾斜仪可以直接测量挡土墙的倾斜角度。
常见的倾斜仪有水准式倾斜仪、电子倾斜仪等。
将倾斜仪安装在挡土墙上，定期读取倾斜仪的测量数据，从而了解挡土墙的倾斜情况。
2、差异沉降法通过测量挡土墙上不同位置的垂直位移，如果不同位置的垂直位移存在差异，就可以推断出挡土墙发生了倾斜。
四、裂缝监测1、人工观测法定期对挡土墙的表面进行巡视，用肉眼观察是否有裂缝出现。
挡土墙工程监测方案设计
挡土墙工程监测方案设计一、前言挡土墙是在土地开发中常用的一种土木工程结构，其主要作用是防止土壤坡面受到雨水冲刷和土体坍塌。
为了保证挡土墙的稳定性和安全性，需要进行全程监测，及时发现并解决潜在的问题。
本文将就挡土墙工程的监测方案设计进行详细探讨。
二、监测项目挡土墙工程的监测主要包括下面这些项目：1. 挡土墙的水平位移监测2. 挡土墙的垂直位移监测3. 挡土墙的倾斜角度监测4. 土壤湿度和渗透性监测5. 雨水和地下水位监测6. 挡土墙表面裂缝监测7. 挡土墙材料的变形和破坏监测8. 风荷载监测9. 地震监测10. 定期巡检和结构安全评估三、监测方案设计1. 挡土墙水平位移监测水平位移是挡土墙稳定性的关键指标，通常使用测斜仪或全站仪进行监测。
监测点应布置在挡土墙的上、中、下部位置，以获取全面的位移数据。
监测频率可根据工程实际情况确定，通常为每个季度一次。
2. 挡土墙垂直位移监测垂直位移是与挡土墙的沉降和变形密切相关的指标，通常使用沉降仪进行监测。
同样，监测点应布置在挡土墙的不同位置，监测频率可根据工程实际情况确定。
3. 挡土墙倾斜角度监测倾斜角度是评估挡土墙整体稳定性的重要参数，通常使用倾角仪进行监测。
监测点应布置在挡土墙的上、中、下部位置，以获取全面的倾斜角度数据。
监测频率可根据工程实际情况确定。
4. 土壤湿度和渗透性监测土壤湿度和渗透性是影响挡土墙稳定性的重要因素，通常使用土壤湿度计和渗透仪进行监测。
监测点应布置在挡土墙的不同位置和深度，以获取全面的土壤湿度和渗透性数据。
监测频率可根据工程实际情况确定。
5. 雨水和地下水位监测雨水和地下水位是直接影响挡土墙稳定性的因素，通常使用水位计进行监测。
监测点应布置在挡土墙周围的地表和地下位置，以获取全面的水位数据。
监测频率应根据当地的降雨情况和地下水位变化情况确定。
6. 挡土墙表面裂缝监测挡土墙表面裂缝是挡土墙可能存在的破坏迹象，通常使用裂缝计进行监测。
监测点应布置在挡土墙的整个表面，以获取全面的裂缝数据。
挡土墙检测方案
挡土墙检测方案1. 引言挡土墙是一种常见的土石工程构筑物，用于防止土体滑坡和土方崩塌。
为了确保挡土墙的结构完整性和稳定性，定期进行检测是至关重要的。
本文将介绍一种挡土墙检测方案，旨在提供有效的监测手段，保障挡土墙的安全使用。
2. 挡土墙检测方法针对挡土墙的检测，我们可以使用以下三种主要的检测方法：2.1 地面观测地面观测是最常用的挡土墙检测方法之一。
通过人工巡视和勘测，我们可以观察墙体各部分的裂缝、变形等情况，及时发现问题。
在地面观测中，我们可以采用以下几种技术：•裂缝观测：通过肉眼观察和测量裂缝的宽度、深度等参数，以判断挡土墙的变形情况。
•建筑物观测：观察挡土墙附近的建筑物是否发生裂缝，以间接判断墙体是否有变形。
•GPS定位：利用全球定位系统定期记录挡土墙周围地面的坐标变化，以监测墙体的位移情况。
地面观测方法简单且易于操作，但其缺点是需要定期巡视和勘测，劳动量较大。
并且一些微小的裂缝或变形可能被忽略或误判。
2.2 遥感技术遥感技术是一种非接触式的挡土墙检测方法，通过使用卫星影像、航空影像或无人机拍摄的照片来获取墙体的信息。
它可以提供全面、快速、准确的数据，能够检测到微小的裂缝和变形。
常用的遥感技术包括：•多光谱图像分析：通过分析不同波段的光谱信息，可以检测土壤的含水量、压实度等指标，间接判断挡土墙的变形情况。
•红外热像仪：通过测量挡土墙表面的热辐射，可以检测墙体的温度分布，进而判断墙体是否存在裂缝。
•激光扫描：通过激光扫描仪获取挡土墙的三维点云数据，可以精确测量墙体的形状和变形情况。
遥感技术具有高效、精确的特点，但受限于设备和数据的可用性，成本较高，并且专业知识和技术要求较高。
2.3 地下监测地下监测是一种针对挡土墙基础的检测方法。
通过在基础下方布设监测仪器，可以实时监测土体的变形和应力情况。
常用的地下监测方法包括：•基建变形监测：通过在基础下方安装位移传感器、应变计等仪器，实时监测土体的位移和应力变化。
小区挡土墙监测方案
小区挡土墙监测方案1.监测目标(1)挡土墙的稳定性：监测挡土墙的整体稳定性，包括土壤的稳定性和挡土墙结构的稳定性。
(2)挡土墙的变形：监测挡土墙的变形情况，包括水平位移、垂直位移和倾斜等。
(3)挡土墙周围环境变化：监测挡土墙周围环境的变化，包括雨水的渗透、土壤的变湿和周围建筑物的变化。
2.监测方法(1)使用传感器：在挡土墙重要节点处安装倾斜计、位移计和应变计等传感器，实时监测挡土墙的倾斜、位移和应变等指标。
(2)定期地面检查：定期对挡土墙表面进行可视检查，观察是否有裂缝、下沉和变形等情况。
(3)测量土壤含水量：使用土壤含水量监测仪器，定期测量挡土墙周围土壤的含水量变化，以及水平方向的渗透情况。
(4)监测降雨情况：安装雨量计，实时监测挡土墙周围降雨情况，以及雨水的渗透情况。
(5)图像监测：使用无人机等设备进行挡土墙的航拍监测，获取挡土墙的图像数据，对比分析不同时间段的变化情况。
3.监测频率(1)传感器监测：倾斜计、位移计和应变计等传感器可以实时监测，以秒或分钟为时间间隔进行数据采集。
(2)地面检查：每月进行一次地面检查，对挡土墙进行可视检查，并记录下任何发现的问题。
(3)土壤含水量测量：每季度进行一次土壤含水量测量，以了解土壤湿度的变化情况。
(4)降雨情况监测：每天对降雨情况进行监测，以及雨水的渗透情况。
(5)图像监测：每半年进行一次图像监测，对比分析不同时间段的图像数据。
4.处理异常情况(1)传感器监测异常情况：一旦传感器监测到挡土墙稳定性、变形或应变等指标出现异常，应立即采取措施，包括修复损坏的土壤，加固挡土墙等。
(2)地面检查异常情况：如果在地面检查中发现了挡土墙的裂缝、下沉或变形等异常情况，应及时通知相关负责人并采取修复措施。
(3)土壤含水量异常情况：如果土壤含水量超过了安全范围，应采取排水措施，避免水分对挡土墙的稳定性产生不利影响。
(4)降雨情况异常情况：如果降雨情况过大，超过了挡土墙的承载能力，应及时采取排水和加固措施，确保挡土墙的稳定性。
挡土墙监测24小时自动监测
挡土墙监测24小时自动监测第一篇范本：一、引言挡土墙在工程建设中起到了重要的作用，为了及时了解挡土墙的运行状况，进行24小时自动监测是必要的。
本文档详细介绍了挡土墙监测的具体步骤和设备要求。
二、步骤2.1 安装监测设备根据挡土墙的具体情况，选取合适的监测设备，并按照设备厂家提供的安装说明进行安装。
2.2 连接数据采集系统将监测设备与数据采集系统进行连接，并设置相应的参数，以保证数据采集的准确性和稳定性。
2.3 设定监测参数根据挡土墙的特点和监测要求，设定相应的监测参数，如挡土墙顶部位移、倾斜角度等。
2.4 数据记录和分析数据采集系统会自动记录挡土墙的监测数据，可以根据需要进行实时监测和历史数据分析，以判断挡土墙的稳定性和安全性。
三、设备要求3.1 位移传感器位移传感器用于测量挡土墙的位移情况，要求精度高、反应迅速，能够准确记录挡土墙的变化。
3.2 倾斜传感器倾斜传感器用于测量挡土墙的倾斜角度，要求能够准确测量挡土墙的小角度变化，并具有抗干扰能力。
3.3 数据采集系统数据采集系统用于采集和记录挡土墙的监测数据，要求具有稳定的通信功能和存储能力，能够实现远程监测和数据传输。
四、附件本文档涉及的附件包括：监测设备安装说明、数据采集系统操作手册等。
五、法律名词及注释本文所涉及的法律名词及注释：1. 工程建设法：指规定了我国工程建设项目的审批、设计、施工、监理等方面的法律。
2. 建设工程监理管理条例：指明了建设工程监理的主要职责和权益保护等方面的法规。
第二篇范本：一、介绍挡土墙是一种常见的土木工程结构，为了监测挡土墙的运行状况，本文档介绍了一种24小时自动监测方案，以确保挡土墙的稳定性和安全性。
二、监测方案2.1 设备选择根据挡土墙的具体要求，选取合适的监测设备，包括位移传感器、倾斜传感器等。
设备选择时要考虑其精度、可靠性以及抗干扰能力。
2.2 安装部署按照监测方案，安装监测设备，并确保其固定坚固、位置精确，以保证监测数据的准确性和稳定性。
