焊接技术毕业论文
焊接毕业论文
焊接毕业论文

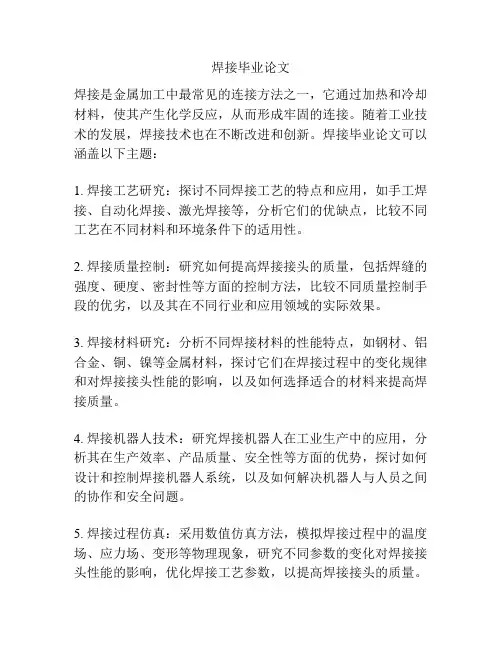

焊接是金属加工中最常见的连接方法之一，它通过加热和冷却材料，使其产生化学反应，从而形成牢固的连接。
随着工业技术的发展，焊接技术也在不断改进和创新。
焊接毕业论文可以涵盖以下主题：
1. 焊接工艺研究：探讨不同焊接工艺的特点和应用，如手工焊接、自动化焊接、激光焊接等，分析它们的优缺点，比较不同工艺在不同材料和环境条件下的适用性。
2. 焊接质量控制：研究如何提高焊接接头的质量，包括焊缝的强度、硬度、密封性等方面的控制方法，比较不同质量控制手段的优劣，以及其在不同行业和应用领域的实际效果。
3. 焊接材料研究：分析不同焊接材料的性能特点，如钢材、铝合金、铜、镍等金属材料，探讨它们在焊接过程中的变化规律和对焊接接头性能的影响，以及如何选择适合的材料来提高焊接质量。
4. 焊接机器人技术：研究焊接机器人在工业生产中的应用，分析其在生产效率、产品质量、安全性等方面的优势，探讨如何设计和控制焊接机器人系统，以及如何解决机器人与人员之间的协作和安全问题。
5. 焊接过程仿真：采用数值仿真方法，模拟焊接过程中的温度场、应力场、变形等物理现象，研究不同参数的变化对焊接接头性能的影响，优化焊接工艺参数，以提高焊接接头的质量。
6. 焊接缺陷分析：研究焊接过程中可能出现的缺陷，如焊缝裂纹、气孔、夹渣、熔粒等，分析其形成机理和对焊接接头性能的影响，提出缺陷预防和修复的方法。
总之，焊接毕业论文可以从焊接工艺、质量控制、材料研究、机器人技术、仿真和缺陷分析等方面进行研究，以提高焊接接头的质量和生产效率。
激光焊接设计毕业论文

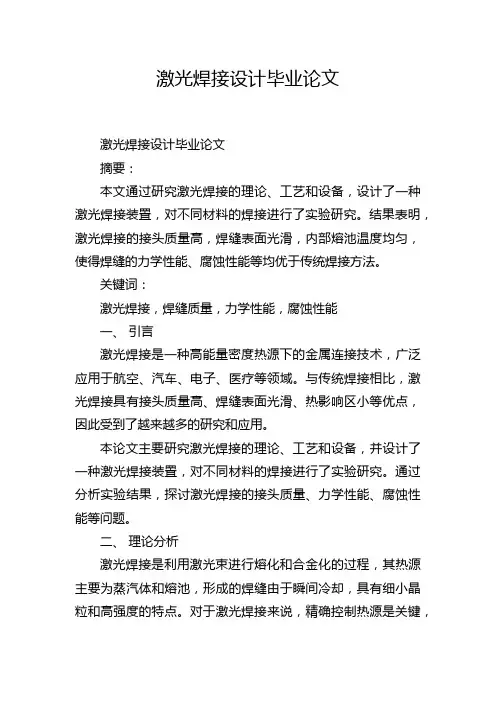

激光焊接设计毕业论文激光焊接设计毕业论文摘要：本文通过研究激光焊接的理论、工艺和设备，设计了一种激光焊接装置，对不同材料的焊接进行了实验研究。
结果表明，激光焊接的接头质量高，焊缝表面光滑，内部熔池温度均匀，使得焊缝的力学性能、腐蚀性能等均优于传统焊接方法。
关键词：激光焊接，焊缝质量，力学性能，腐蚀性能一、引言激光焊接是一种高能量密度热源下的金属连接技术，广泛应用于航空、汽车、电子、医疗等领域。
与传统焊接相比，激光焊接具有接头质量高、焊缝表面光滑、热影响区小等优点，因此受到了越来越多的研究和应用。
本论文主要研究激光焊接的理论、工艺和设备，并设计了一种激光焊接装置，对不同材料的焊接进行了实验研究。
通过分析实验结果，探讨激光焊接的接头质量、力学性能、腐蚀性能等问题。
二、理论分析激光焊接是利用激光束进行熔化和合金化的过程，其热源主要为蒸汽体和熔池，形成的焊缝由于瞬间冷却，具有细小晶粒和高强度的特点。
对于激光焊接来说，精确控制热源是关键，热影响区小、熔池温度均匀、热输入量小，使得接头质量和焊缝表面光滑度更好。
激光焊接的优点：1. 焊接速度快，焊缝表面光滑，影响区少。
2. 熔池温度均匀，热输入量小，导致晶粒细小，强度高。
3. 激光束具有高集中能量，适用于高反射材料和难焊接材料的焊接。
4. 可以通过功率、速度、距离和焊缝形状控制焊接过程。
激光焊接的缺点：1. 设备费用高，使用成本高。
2. 高能激光束对人体有一定的安全隐患。
3. 对工件表面和形状要求高。
三、设计方案为了研究激光焊接的影响因素和进行实验研究，设计了一种激光焊接装置。
该装置主要由激光器、光纤、焊枪、喷嘴、升降台等组成。
激光器：选用高功率半导体激光器，输出功率大于500W。
光纤：采用6米长光纤。
焊枪：焊枪头部采用内冷却结构设计，降低了焊枪温度，延长了焊枪的使用寿命。
喷嘴：兼具保护气体调节和焊接质量控制的功能，可根据焊接要求选用不同喷嘴。
升降台：适用于不同规格和高度的工件。
焊接专业的毕业论文
焊接专业的毕业论文
焊接是一种常用的金属连接方法，已经广泛应用于工业和制造业领域。
随着现代技术的不断发展，焊接技术也在不断改进和创新。
本文将探讨焊接专业的毕业论文，主要包括焊接技术的发展、焊接过程中的问题及其解决方法以及焊接技术的未来发展趋势。
首先，焊接技术的发展是论文的重点之一。
焊接技术起源于古代，最早是由金属匠人手工进行的。
随着工业化的发展，焊接技术也逐渐实现了机械化和自动化。
现代焊接技术主要包括电弧焊、气体焊、等离子焊等。
这些新技术不仅提高了焊接的效率和质量，还减少了对环境和人体的伤害。
其次，焊接过程中存在着一些常见的问题，比如焊接熔化区的裂纹、热变形、变形和焊缝气孔等。
这些问题会影响焊接件的可靠性和性能。
因此，在毕业论文中应该对这些问题进行深入研究，并提出相应的解决方法。
比如，可以通过优化焊接工艺参数、改善材料和焊接设备等措施来解决这些问题。
最后，论文还应探讨焊接技术的未来发展趋势。
随着科技的进步，新的焊接技术正在不断涌现。
比如，激光焊接、电子束焊接、摩擦焊接等新技术已经得到应用。
这些技术具有高效、节能、环保等优点，将成为焊接领域未来的发展方向。
因此，在论文中可以对这些新技术进行分析和评价，并展望其在焊接领域的应用前景。
总之，焊接专业的毕业论文应该包括焊接技术的发展、焊接过
程中的问题及其解决方法以及焊接技术的未来发展趋势。
通过对这些内容的研究，可以提高学生对焊接技术的理解和应用能力，为相关行业的发展做出贡献。
希望本论文对你有所帮助。
焊接毕业论文
焊接毕业论文LTAbstractOil and various liquid chemicals storage equipment - tanks, chemical plant and oil storage and transportation facilities, an important component of the system. As the vertical cylindrical storage tanks need to site construction, which in appearance and structure design to achieve economical and pay attention to the natural environment of the storage tank storage tank suffered the impact of the design process to be enhanced, to reach wind, snow, earthquake, etc. role. This tank wall structure using ladder-type tank wall, tank bottom edge of plate with circular tank bottom set, tank top with dome structure.Storage medium according to the requirements of the selection of vertical cylindrical tanks, the media in this article for the kerosene tank, tank with Q235A steel. According to the construction site environmental requirements and tank steel, body thickness and other parameters can select the appropriate welding methods and welding materials, this paper combined with submerged arc welding and manual arc welding method, the method used to achieve fast and easy and durable. Finally, the iterative experiments on the overalltest.This reference pressure vessels, large tanks and other standards, combined with design experience, focusing on the large vertical cylindrical storage tank structural design and welding process design elements.Keywords Vertical Tank；SAW；Manual metal arc welding目录（）1 绪论 (1)1.1 立式圆筒形储罐的发展 (1)1.2 Q235A钢材 (2)1.3 埋弧焊 (2)1.4 手工电弧焊 (3)2 立式圆筒形储罐的罐壁设计 (4)2.1 储罐的整体设计 (4)2.2 储罐的强度计算 (4)2.2.1 储罐壁厚计算 (4)2.2.2 储罐的应力校核 (5)2.3 储罐的风力稳定计算 (5)2.4 储罐的抗震计算 (6)2.4.1 地震载荷的计算 (6)2.4.2 抗震验算 (8)2.4.3 液面晃动波高计算 (10)2.4.4 地震对储罐的破坏 (10)2.4.5 储罐抗震加固措施 (10)2.5 罐壁结构 (11)2.5.1 截面与连接形式 (15)2.5.2 罐壁的开孔补强 (17)2.5.3 壁板宽度 (17)3 立式圆筒形储罐的罐底设计 (18)3.1 罐底结构设计 (18)3.1.1 罐底的结构形式和特点 (18)3.1.2 罐底的排板形式与特点 (19)3.2 罐底的应力计算 (20)4 立式圆筒形储罐的罐顶设计 (18)4.1 拱顶结构及主要的几何尺寸 (18)4.2 扇形顶板尺寸 (19)4.3 包边角钢 (27)5 储罐的附件及其选用 (29)5.1 透光孔 (29)5.2 人孔 (29)5.3 通气孔 (30)5.4 量液孔 (31)5.5 储罐进出液口 (31)5.6 法兰和垫片 (32)5.7 盘梯 (32)6 备料工艺 (34)6.1 原材料储备 (34)6.2 钢材的预处理 (35)6.2.1 钢材的矫正 (35)6.2.2 钢材的表面清理 (36)6.3 放样、号料 (36)6.4 下料和边缘加工 (26)6.5 弯曲和成型 (26)7 装备工艺 (28)7.1 整体装配与焊接 (28)7.1.1 装配方法概述 (28)7.1.2 倒装法装配和焊接 (28)7.2 部件装配与焊接 (29)7.2.1 罐底的组装 (29)7.2.2 顶圈壁板的组装 (29)7.2.3 顶板的组装 (29)7.2.4 顶板的组装 (29)7.2.5 罐壁与罐底的连接 (43)7.3 罐壁板组对用卡具 (43)7.3.1 专用卡具的结构与工作原理 (43)7.3.2 操作顺序 (44)8 焊接工艺 (46)8.1 材料焊接性分析 (46)8.2 焊接方法 (46)8.3 焊接材料 (47)8.4 焊接设备 (48)8.5 检测 (49)结论 (49)致谢 (49)参考文献 (49)附录A(英文文献)附录B（中文翻译）引言Q235A韧性和塑性较好，有一定的伸长率，具有良好的焊接性能和热加工性。
论文_焊接毕业设计
渤海船舶职业学院题目：球罐焊接冷裂纹现状及其防治系别：材料工程系专业：焊接技术及自动化学制：三年姓名：陈刚学号：15指导老师：冯晶晶摘要分析了球罐焊接冷裂纹产生的机理，提出了在球罐施工中防止冷裂纹产生的具体措施，经现场施工验证，该措施较好地解决问题，保证了球罐的制造质量。
关键词:球罐;焊接;冷裂纹;预防措施一、前言：球罐一般是用不来储存易易爆甚至有毒的介质，一旦发生破坏其后果是极其严重的。
根据大量的统计表明，球罐的破裂多数源于焊缝及其热影响区，而焊缝及其热影响区发生破裂在于冷裂纹,因此，防止冷裂纹产生是球罐建造质量的关键。
二、题目：球罐焊接冷裂纹现状及其防治首先来说一下焊接冷裂纹的现状。
我国焊接冷裂纹的研究现状焊接冷裂纹是焊接接头冷却到温度较低的条件下产生的一种裂纹,在低合金高强度钢焊接结构的焊接裂纹中,占有较大的比例。
多数的焊接冷裂纹,其萌生与扩展有时间延迟的特性,称为延迟裂纹,这给裂纹的检测与防止,带来较大的复杂性,也给产品的安全使用带来很大的危害性。
近十年来,我国许多大型的低合金高强度钢与超高强度钢的焊接结构,由于存在焊接冷裂纹,致使有的产品返修、降级使用或报废,有的产品则因没有检测到裂纹的存在,致使产品在运行中造成低应力破坏。
然后了解一下裂纹的分类：裂纹影响焊接件的安全使用，是一种非常危险的工艺缺陷。
焊接裂纹不仅发生于焊接过程中，有的还有一定潜伏期，有的则产生于焊后的再次加热过程中。
焊接裂纹根据其部位、尺寸、形成原因和机理的不同，可以有不同的分类方法。
按裂纹形成的条件，可分为热裂纹、冷裂纹、再热裂纹和层状撕裂等四类。
I热裂纹多产生于接近固相线的高温下，有沿晶界分布的特征；但有时也能在低于固相线的温度下，沿“多边形化边界”形成。
热裂纹通常多产生于焊缝金属内，但也可能形成在焊接熔合线附近的被焊金属（母材）内。
按其形成过程的特点，又可分为下述三种情况。
II结晶裂纹产生于焊缝金属结晶过程末期的“脆性温度”区间，此时晶粒间存在着薄的液相层，因而金属塑性极低，由冷却的不均匀收缩而产生的拉伸变形超过了允许值时，即沿晶界液层开裂。
焊接技术及自动化专业毕业论文
焊接技术及自动化专业毕业论文焊接技术及自动化专业毕业论文XXXXXXXX学院毕业设计论文题目板厚为6mm的0Cr18Ni9钢板采用焊条电弧焊的焊接工艺评定拉伸专业焊接技术及自动化班级学号姓名指导教师2008 年 6 月 5 日摘要钢是我们现代社会中不可缺少的一种材料它可以看作一个国家工业化水平的标志钢的产量越高就代表这个国家的工业化水平越高不锈钢是钢中非常重要的一种由于不锈钢具有特殊的使用性能和力学性能在现在的各行各业中已经被越来越多的使用在不锈钢中奥氏体不锈钢又是其中非常重要的一种在发达国家每年消耗的不锈钢中有70％的是不锈钢在我过也达到了65％左右因此开发和使用好奥氏体不锈钢对我过的工业话来说已经越来越重要了0cr18ni9就是奥氏体不锈钢我做的这个课题就是探讨0cr18ni9在低温贮罐制造中的性能低温贮罐是用来储存液N液Ar液态的CO2等低温液体的容器液态介质的特殊性能就决定了制造材料需要特殊性能而奥氏体不锈钢0cr18ni9就具有这样的性能低温贮罐在现在的生活生产中使用已经越来越广泛因此对0cr18ni9的探讨就显得越来越重要在这篇论文中我会着重为大家阐述0cr18ni9在低温压力容器制造中的焊接性能力学性能使用性能和焊接工艺在这篇论文中我会通过一个焊接性试验来探讨0gr18ni9在低温压力容器中的各项性能我的这个试验就是规格为6×150×300mm的两块0cr18ni9扳水平对接焊接方法就是手工电弧焊针对这个试验做出完整的焊接工艺评定并且根据评定要求对式样做相应的无损检验和力学性能的检验从而来判定0cr18ni9的各项性能关键词焊接性能力学性能使用性能焊接工艺AbstractSteel our modern society is indispensable to a material it can be seen as a sign of the level of industrialized countries The higher the output of steel on behalf of this country the higher the level of industrialization Stainless steel is a very important one because of the use of stainless steel with special performance and mechanical properties in all walks of life in the present have been increasingly used Austenitic stainless steel in the stainless steel is a very important one in the developed world consumption of stainless steel annually in 70 of the stainless steel is I have also reached about 65 percent Thus the development and use of austenitic stainless steel good to me over thewords of the industry has become increasingly important0cr18ni9 is austenitic stainless steel I do on this subject is 0 cr18ni9 in low-temperature storage tank manufacturer in the performance Cryogenic storage tank is used to store liquid N Ar of liquid CO2 and other low-temperature liquid containers liquid medium decision on the special properties of the material needs of a special performance and austenitic stainless steel 0 cr18ni9 on with this performance Cryogenic storage tank in the present life has been used in the production of more extensive therefore 0 cr18ni9 of it is beco Steel our modern society is indispensable to a material it can be seen as a sign of the level of industrialized countries The higher the output of steel on behalf of this country the higher the level of industrialization Stainless steel is a very important one because of the use of stainless steel with special performance and mechanical properties in all walks of life in the present have been increasingly used Austenitic stainless steel in the stainless steel is a very important one in the developed world consumption of stainless steel annually in 70 of the stainless steel is I have also reached about 65 percent Thus the development and use of austenitic stainless steel good to me over the words of the industry has become increasingly important0cr18ni9 is austenitic stainless steel I do on this subject is 0 cr18ni9 in low-temperature storage tank manufacturer in the performanceCryogenic storage tank is used to store liquid N Ar of liquid CO2 and other low-temperature liquid containers liquid medium decision on the special properties of the material needs of a special performance and austenitic stainless steel 0 cr18ni9 on with this performance Cryogenic storage tank in the present life has been used in the production of more extensive therefore 0 cr18ni9 of it is becoming increasingly important In this paper I will focus on as we set out in the cold 0 cr18ni9 pressure vessel manufacture of welding performance mechanical properties the use of performance and welding technologyIn this paper I will pass a welding test to explore 0 gr18ni9 in low-temperature pressure vessel in the performance This is my test specifications for the 6 × 150 × 300mm 2 0 cr18ni9 pull the butt welding method is the level of manual arc welding For the pilot to complete the welding technology assessment and assessed in accordance with the requirements of the design accordingly mechanical properties of non-destructive testing and inspection to determine 0 cr18ni9 the performanceming increasingly important In this paper I will focus on as we set out in the cold 0 cr18ni9 pressure vessel manufacture of welding performance mechanical properties the use of performance and welding technologyIn this paper I will pass a welding test to explore 0 gr18ni9 inlow-temperature pressure vessel in the performance This is my test speci fications for the 6 × 150 × 300mm 2 0 cr18ni9 pull the butt welding method is the level of manual arc welding For the pilot to complete the welding technology assessment and assessed in accordance with the requirements of the design accordingly mechanical properties of non-destructive testing and inspection to determine 0 cr18ni9 the performanceKey wordWelding performance Mechanics performance Welding craft Operational performance目录1 绪论2 课题的背景3 材料介绍4 0Cr18Ni9的焊接41 0Cr18Ni9焊接性分析42 0Cr18Ni9的焊接工艺421 0Cr18Ni9的焊接工艺思路分析422 0Cr18Ni9的焊接工艺应用5 结论6 参考文献7 致谢绪论机械工业是为所有的工业农业国防以及交通运输业提供机器和装备的工业在实现我国四个现代化的过程中必须贯彻党的总路线精神不断解决自行设和制造效能高寿命长重量轻体积小容量大成本低的机器和设备的问题为了完成这一光荣而艰巨的任务使机械设计与制造能力在短时间内超世界水平除了必须解决设计与制造和使用的科学而机械制造中的材料问题一部分是属于金属材料本身的成分与质量问题另一部分是属于材料的选用是否适当在加工处理的工艺上是否发挥了材料的最大潜力的问题因此在提高金属材料的产量和质量的同时还要提高和发挥材料的各种性能充分挖掘潜力做到既合实用又节省只有这样才能达到多快好省建设社会主义的目的我国解放前合金钢的科学和生产几乎完全是空白点解放后我国机械工业的发展速度是世界上前所罕见的在近2030年间不锈钢的出现和大量的使用推动了不锈钢工业的进程不锈钢由于具有优良的耐蚀性耐磨性强韧性和良好的可加工性外观的精美性以及无毒无害性广泛地应用与宇航海洋军工化工能源等方面以及日用家具建筑装潢交通车辆的装饰上合金元素多组织结构复杂且多变给不锈钢及耐蚀耐热合金焊接带来很大的困难焊接接头的性能好坏直接关系着设备使用的安全性国内外对不锈钢及耐蚀耐热合金的焊接做了大量的研究工作其焊接性焊接材料及焊接工艺的研究几乎与母材的研究同步促进了不锈钢及耐蚀耐热合金的发展有关这方面的研究成果和文献资料虽然很多但较为系统的还是寥寥无几在实际工作中一部分有关的焊接技术人员和焊工对不锈钢及耐蚀耐热合金的焊接知识了解不多有的甚至直接照搬低合金钢的工艺和方法虽然我国在这几年在不锈钢上的努力有目共睹但与世界先进国家相比差距还是很大的为了尽快弥补这一差距需要我们现代化的科技人才而我们也需要付出更多随着社会主义革命和现代化建设事业的迅猛发展以及人们对高品质的生活的要求不锈钢极其相关的技术科学将得到不断地发展和完善在世界上45 ％的钢的连接是用焊接方法来完成的手工电弧焊又是我们生活生而中不可缺少的一部分目前我用的越来越多的钢就奥氏体不锈钢所以对于奥氏体不锈钢的焊接的研究已经越来越迫在眉睫我做这篇论文就是从手工电弧焊方面来研究奥氏体不锈钢的焊接主要从材料的力学性能化学成分和通过焊接性的分析来讨论奥氏体不锈钢的焊接性能最能直观表现奥氏体不锈钢焊接性能的就是焊接工艺知道书我们通过焊接工艺指导书的编制来反应奥氏体不锈钢的焊接性能课题背景由于奥氏体不锈钢的特殊的焊接性能在现代社会中越来越多的地方使用到这种钢现在奥氏体不锈钢也是我们发展研究的一个方向未来的时间里对奥氏体不锈钢的开发研究也越来越引起专家们的注意我们对奥氏体不锈钢焊接的了解也应该越来越重视焊接奥氏体不锈钢的方法有很多国内在中厚板奥氏体不锈钢的焊接中主要采用埋弧焊SAW手工电弧焊由于其操作灵活方便设备投资少因而被广泛用于奥氏体不锈钢结构的生产中这也是一种典型的传统焊接方法在手工电弧焊中起关键作用的不锈钢焊条经过我国焊接工作者多年努力已取得了如下进展⑴品种基本上覆盖了各种常规不锈钢钢种如308316309347317等等通常包括酸性碱性两个渣系对于超低C不锈钢焊条如308L316L309L国内也能生产所以从品种上基本可满足工业部门的使用⑵质量对于常规不锈钢焊条而言从不锈钢焊条的发红电弧稳定性飞溅大小焊缝成型颜色波纹细腻程度全位置焊接适应性焊工施焊的舒适性焊接力学性能抗腐蚀性等方面国产不锈钢焊条质量参差不齐但基本可以满足国内用户的要求对于一些特殊品种如310MoL347L309L仍有许多工厂愿意使用进口焊材这也表明我国整体不锈钢焊条的工艺质量与国外还有差距在一些特殊品种上差距较大不锈钢埋弧焊大多使用在不锈钢筒体的环缝和纵缝通常是开X型坡口先焊内焊缝然后反面砂轮打磨甚至气刨随后焊正面现行工艺是标准中要求和认可的存在问题有对母材损伤较大对腐蚀性能不利影响美观埋弧不锈钢焊丝品种少质量较差配用的260和431350焊剂往往使焊后缝残留有横向熔渣焊工需要用砂轮打磨因而不锈钢埋弧焊接效率低成本高质量粗糙3CO2不锈钢药芯焊丝电弧焊采用CO2气保护不锈钢药芯焊丝焊接不锈钢是近二三十年的事该方法使用常规CO2焊机或MIG焊机采用100CO2或80Ar20O2作为保护气体和普通结构钢实心焊丝焊接相似即可得到美观的焊缝在3种方法中CO2保护不锈钢药芯焊丝有取代前两种焊接方法的趋势这三种焊接方法的对比见表1不锈钢手工电弧焊MIG实心焊丝和CO2气保护不锈钢药芯焊丝电弧焊的对比对比项目不锈钢手工电弧焊MIG实心焊丝CO2不锈钢药芯焊丝效率低高高成本高较高低操作工艺性好较高好焊缝美观好较高好焊缝性能好好好全位置适应性好一般好焊丝品种多少多对焊工技术要求较多高一般从上面的数据分析手工电弧焊接将会渐渐被CO2气体保护焊接所替代但是目前这个阶段手工电弧焊接应用还是很普遍的奥氏体不锈钢已具备建筑化工设备材料所要求的许多理想性能它在金属中可以说是独一无二的而其发展仍在继续为使不锈钢在传统的应用中性能更好一直在改进现有的类型而且为了满足高级建筑应用的严格要求正在开发新的不锈钢由于生产效率不断提高质量不断改进不锈钢已成为建筑师们选择的最具有成本效益的材料之一上面的分析可以看出目前不锈钢的焊接性是很好的使用也是越来越广泛的对于这种不锈钢的焊接技术也越来越成熟起来但在目前这个阶段我们应用最广泛的还是手工电弧焊在这样的背景下我选择做这样的课题既有利于了解目前0Cr18Ni9焊接又有利于了解0Cr18Ni9焊接的发展方向OCr18Ni的焊接性分析对于什么是焊接性GBT3375-94《焊接术语》中注明材料在限定的施工条件下焊接成按规定设计要求的构件并满足预定服役要求的能力它包括两方面的内容其一是焊成的构件符合设计要求其二是满足预定的使用条件能够安全运行根据讨论问题的着眼点不同焊接性可分为工艺焊接性使用焊接性影响焊接性的因素主要有以下几点材料因素焊接方法构件类型使用要求金属的焊接性与材料成分焊接方法构件类型使用要求都有密切的关系所以不应脱离这些因素而单纯的从材料本身的性能来评价焊接性从上述分析可以看出很难找出一项技术指标可以概括焊接性只有通过综合多方面的因素才能分析焊接性问题分析金属的焊接性我们在不要求做非常准确的情况下我们可以根据碳当量材料的化学性能材料的物理性能来判断如果要求需要很准确的话我们可以通过焊接性试验来判定0cr18ni9的焊接性能我们就从这方面来判定10Cr18Ni9的焊接要求10Cr18Ni9属于奥氏体不锈钢其组织为奥氏体A 加3-5％铁素体F它具有良好的塑性和高温低温性能它在焊接热循环的作用下主要显示出以下基本要求①焊接过程中采用小的线能量输入减小热影响区范围加快焊缝及热影响区的冷却速度对不锈钢的焊接是有益的②用0Cr18Ni9焊接时导热系数小存在过热区也容易造成热影响区的晶粒长大焊缝高温停留时间过长在高温状态下Cr和C形成化合物在高温区就形成了贫铬层也会导致焊缝的枝晶倾向加剧因此要求尽量选择线能觉输入较小的焊接方法③由于导热系数小而线膨胀系数大自由焊态下焊接易产生较大的变形选用能量集中热影响区窄的焊接方法能在一定程度上减少焊接变形20cr18ni9的含碳量很小在加上它属于高合金钢碳当量法对它焊接性能的估算是不怎么准确的因此我们不用碳当量对它的焊接性进行分析3 0cr18ni9属于奥氏体不锈钢这类钢有具有交高的变形能力并不可淬硬而且它的含碳量又很底所以总的来说焊接性还是不错的但是由于热导率低热膨胀系数大局部加热时温度分布不均匀收缩量大等都将使接头在焊接过程中产生交大的内应力在焊接的时候应该注意这方面的问题焊接时尽量避免或减少这种受热不均显现的发生焊接的速度也应该适当的快点上面我们已经从它的化学成分和物理性能对0cr18ni9的焊接性能进行了分析但是根据这些判断出的焊接性是不够准确的我们需要准确的判断它的焊接性我们就必须通过焊接性试验来完成焊接性的试验是很多的我在这里就用斜Y型坡口焊接裂纹试验方法板材的规格是6×150×200mm焊接方法是手工电弧焊焊材型号A132规格￠32mm坡口形式是斜Y型焊接参数是电流90-120A电压20-24V速度15-20cmmin斜Y型坡口裂纹试验图如下焊完的试件需要经过48H时效后再作裂纹的检测和解剖裂纹可以分为表面裂纹跟部裂纹断面裂纹三种形式首先用放大镜目测或莹光粉检查焊缝表面裂纹然后用机械方法切开六个等长度横向试片检查五个片面上的裂纹情况一般用裂纹率作为评定标准根部裂纹率∑LRL×100％表面裂纹率∑LfL×100％端面裂纹率∑h5H×100％试验焊缝的总长度是80mm而我们焊接裂纹的总长度通过试验测得为98mm 试件的裂纹率小于20％因此在实际生产中如果按要求来做的话是不会产生裂纹的此种钢的焊接性能还是可以的综上所述0cr18ni9钢是具有良好的焊接性能的在生产中按标准来做的话是应该可以生产出合格的产品它的使用性能还是可以的0Cr18Ni9的焊接工艺表Ⅰ-1焊接工艺评定指导书任务书编制指导书编号HJ0511-29 审核评定理由批准完成日期评定标准 JB4708-2000验收机关母材厚度 mm 尺寸mm 接头形式简图0Cr18Ni9 6mm 6150300 0Cr18Ni9 6mm 6150300 焊接位置1G 焊接方向右焊法保护气体层间温度预热机械化程度手工焊焊后热处理后热处理衬垫材料规格清根方法层道焊接方法焊材型号牌号焊材规格电流种类及极性电流A 电压V 焊接速度cmmin 热输入kJcm 钨极直径喷嘴直径 1 SMAW A102 32mm 反接90-110 18520 1518 667 2 SMAW A102 32mm 反接100-120 20221820 67检验项目评定指标及试样数量检验项目检验标准评定指标检验项目检验标准评定指标试样数量外观检查GB150 JB4708 拉伸试验GBT228 JB4708 2无损检测射线 RT JB4730 JB4708 弯曲试验面弯GBT232JB4708 2 超声 UT 背弯JB4708 2渗透 PT 侧弯磁粉 MT冲击试验焊缝GBT229 JB4708 焊缝化学成分热影响区JB4708金相宏观腐蚀试验微观硬度检验焊接工艺评定指导书编号HJ0511-29名称板厚为6mm的0Cr18Ni9钢板手工电弧焊的焊接工艺评定拉伸编制审核批准表Ⅰ-2焊接工艺评定指导书单位名称常州博朗低温有限公司焊接工艺指导书编号 HJ0511-29 日期 20086 焊接工艺评定报告编号 HJ0511-29-1焊接方法焊条电弧焊机械化程度手工半自动自动手动焊接接头坡口形式带钝边的V型衬垫材料及规格其它简图接头形式坡口形式与尺寸焊条焊道布置及顺序母材类别号 VII 组别号 VII-1 与类别号 VII 组别号VII-1 相焊及标准号钢号与标准号钢号相焊厚度范围母材对接焊缝 1512 角焊缝不限管子直径壁厚范围对接焊缝 1512 角焊缝不限焊缝金属厚度范围对接焊缝《12 角焊缝不限其它焊接材料焊材类别焊条焊材标准GBT983填充金属尺寸32mm焊材型号E307-16焊材牌号A132其他耐蚀堆焊金属化学成分 C Si Mn P S Cr Ni Mo V Ti Nb其他焊接位置对接焊缝位置 1G焊接方向向上向下角焊缝位置焊接方向向上向下焊后热处理温度范围℃保温时间h续表Ⅰ-2预热预热℃允许最低值室温层间温度℃允许最高值 80℃保持预热时间加热方式保护气体气体种类混合比流量Lmin保护气尾部保护气背面保护气电特性电流种类直流极性反接焊接电流范围A 90120 电弧电压V 1820按所焊位置和厚度分别列出电流和电压范围记入下表焊道焊层焊接方法填充材料焊接电流电弧电压V 焊接速度cmmin 线能量kJcm 牌号直径极性电流A 1SMAW A102 32mm 反90110 18520 1518 666 2 SMAWA102 32mm 反100120 2022 1820 672钨极类型及直径喷嘴直径mm熔滴过渡形式焊丝送进速度cmmin 技术措施摆动焊或不摆动焊摆动摆动参数焊前清理和层间清理焊前磨削清理背面清根方法碳弧气刨单道焊或多道焊每面多道焊单丝焊或多丝焊单导电嘴至工件距离mm 锤击其他编制日期审核日期批准日期注对每一种母材与焊接材料的组合均需分别填表表Ⅰ-3焊接工艺评定报告编号HJ0511-29-1名称板厚为6mm的0Cr18Ni9钢板采用焊条电弧焊的焊接工艺评定拉伸编制审核批准续表Ⅰ-3焊接工艺评定报告单位名称常州博朗低温设备有限公司焊接工艺评定报告编号HJ0511-29 焊接工艺指导书编号HJ0511-29-1焊接方法焊条电弧焊机械化程度手工半自动自动手动覆盖焊件厚度 1512mm 接头简图母材材料标准 GBT3280钢号 0Cr18Ni9类组别号 VII-1 与类组别号VII-1 相焊厚度 6mm直径其他焊后热处理热处理温度℃保温时间h 保护气体气体种类混合比气体流量Lmin保护气尾部保护气背面保护气填充金属焊材标准 GBT3280焊材牌号 A102焊材规格￠32mm焊缝金属厚度 6mm其他电特性电流种类直流极性反接钨极尺寸焊接电流A 90120￠32电弧电压V 18522￠32其他焊接位置对接焊缝位置方向向上向下角焊缝位置方向向上向下技术措施焊接速度cmmin 1520摆动或不摆动动摆动参数多道焊或单道焊每面多道多丝焊或单丝焊其他预热预热温度℃层间温度℃ 80℃其他拉伸试验试验报告编号试样编号试样宽度mm 试样厚度mm 横截面积mm2 断裂载荷KN 抗拉强度MPa 断裂部位和特征01 25 6 150 673 断焊缝02 25 6 150 622 断焊缝弯曲试验试验报告编号试样编号试样类型试样厚度mm 弯心直径mm 弯曲角度°试验结果03 面弯 6 24 180 合格04 面弯 6 24 180 合格05 背弯 6 24 180 合格06 背弯 6 24180 合格冲击试验试验报告编号试样编号试样尺寸缺口类型缺口位置试验温度℃冲击吸收功J 备注续表Ⅰ-3金相检验角焊缝根部焊缝焊缝热影响区检验截面ⅠⅡⅢⅣⅤ焊脚差mm 无损检验RT 100％无裂纹 UTMT PT其他耐蚀堆焊金属化学成分重量 C Mn Si P S Cr Ni Mo V Ti Nb 分析表面或取样开始表面至熔合线的距离mm附加说明结论本评定按 JB4708-2000 制备试件检验试样测定性能确认记录正确评定结果本评定合格适用于VII-1类材料的手工电弧焊焊接工艺适用范围15 ～12 焊工姓名焊工代号施焊日期编制日期审核日期批准日期第三方检验表Ⅰ-4焊接工艺评定试验记录工艺评定号母材材质oCr18Ni9 规格δ6 焊接记录层次焊接方法第 1 层道焊条电弧焊第 2 层道焊条电弧焊第层道第层道焊材批号5040120150401201 焊材A132 A132 焊接位置平焊平焊焊机型号ZX7-400 ZX7-400电源极性反接反接电流A 100 120电压V 18 21 焊速cmmin 18 20 钨棒直径伸出长度mm气体流量Lmin 焊材规格￠32 ￠32焊材用量㎏焊前坡口检查mm角度钝边间隙宽度错边60 15 32 12 0温度湿度焊后检查mm 正面焊缝宽度焊脚高度焊缝余高20 12 反面焊缝宽度焊缝余高结论10 05 合格咬边深度mm 正面反面焊工姓名日期长度mm 正面反面检验员姓名日期0Gr18Ni9焊接0gr18ni9属于奥氏体不锈钢它的使用范围是很广泛的并且它的焊接性能也是非常好的几乎所有的接方式对它都是实用的在生产中我们常见的焊接方法有焊条电弧焊钨极氩弧焊熔化极气体保护焊埋弧自动焊等由于0cr18ni9具有特殊的性能在现代工业生产中用的也很多在国外也是应用的很多在日本它的相应标准是USU304 在美国它的相应标准是304这种钢一般作为不锈耐热钢用较为广泛在化工设备和食品用设备中应用最多我这次的设计课题就是0gr18ni9的手工电弧焊焊接工艺因而我就着重从手工电弧焊的角度去谈谈它的焊接选择焊条电弧焊去焊接就必须要确定焊条的种类然后才能去焊接对于0cr18ni9这种钢首先判断出它是属于奥氏体不锈钢判断出它是奥氏体不锈钢后可以确定要用不锈钢焊条进行焊接再根据等强度和焊缝金属的合金元素要与母才相接近的原则选择焊条经过上面的筛选可以确定出焊接这种金属的材料是A132焊条对于焊条的选择我们可以还参照下面的方法为提高生产率通常选用直径较粗的焊条但一般不大于6mm工件厚度在4 mm 以下的对接焊时一般均用直径小于等于工件厚度的焊条可参考表41大厚度工件焊接时一般接头处都要开坡口在焊打底层焊时可采用25～4mm直径的焊条之后的各层均可采用56 mm直径的焊条立焊时焊条直径一般不超过5毫米仰焊时则不应超过4毫米焊条直径与板厚的关系焊件厚度mm ＜4 4～8 9～12 ＞12 焊条直径mm ≤板厚φ32～4 φ4～5 φ5～60cr18ni9的焊接如下焊接方法SMAW焊材型号A132规格￠32mm焊接电流第一层90-110A第二层100-120A焊接电压第一层18-22V第二层22-26V焊接速度第一层15-18 cmmin第二层18-21cmmin顿边为1cm间隙为2cm焊接示意图细节情况可详见附件工艺评定报告通过试板的焊接我们可以更深一步的了解到这种金属的焊接性能我们可以从试板的焊接中更直观的看出它的焊接在一般的情况下这种奥氏体不锈钢焊前不需要进行预热焊后也不需要进行热处理同样这种钢对于其他焊接方法也是适用的并且焊接的质量成型也都不亚于手工电弧焊在低温设备制造行业常用这种钢来做内容器而内容器的连接就是用的埋弧自动焊用这种方法焊不仅焊接效率高而且焊接质量好成型也比较好看还有一种常用的焊接方法就是手工钨极氩弧焊这种焊接方法虽然操作有点困难对焊工的要求比较高但是一旦你掌握了这种焊接方法它的焊接质量绝对是比手工电弧焊和二氧化碳气体保护焊要好的外观成型也要比这两种焊接方法要好这种焊接方法的缺陷就是工作效率太低据我的了解现在制造低温压力容器的行业基本上都是以这种材料为主的对于这种材料的焊接在这个行业焊条基本是要被淘汰了但是在目前这个阶段焊条电弧焊还是占主导地位的由于对产品质量特别是对焊接质量要求高所以GTAW是焊接发展的一个方向材料介绍要全面的了解这种金属我们首先就必须清楚这种材料的化学成分其次我们还要清楚它的机械性能化学成分如下C Si Mn P S Ni Cr 《008％《100％《200％《0035％《0030％8％11％18％20％机械性能如下。
焊接专业毕业论文#精选
1.引言古代焊接技术焊接的历史源远流长。
中国商朝制造的铁刃铜钺,就是铁与铜的铸焊件,其表面铜与铁的熔合线婉蜒曲折,接合良好。
春秋战国时期曾侯乙墓中的建鼓铜座上有许多盘龙,是分段钎焊连接而成的。
经分析,与现代软钎料成分相近。
战国时期制造的刀剑,刀刃为钢,刀背为熟铁,一般是经过加热锻焊而成的。
据明朝宋应星所著《天工开物》一书记载:中国古代将铜和铁一起入炉加热熔炼,经锻打制造刀、斧;用黄泥或筛细的陈久壁土撒在接口上,分段锻焊大型船锚。
西方早在青铜器时代就出现了焊接技术:人们把搭接接头通过加压的方式熔接在一起,制成圆形的小金盒子。
到了铁器时代,埃及人和地中海东部地区的居民已经掌握了将铁片焊接在一起的技术。
中世纪的西方出现了锻造技术,许多铁制品是通过锻焊的方法制造的。
但现在我们知道,直到19世纪才出现了真正的焊接技术。
近现代焊接技术碳弧焊1800年,Humphry Davy爵士使用电池在两个碳极之间生成了电弧。
1836年,英国人Edmund Davy 发现了乙炔。
在19世纪中叶,电动机的发明使电弧得到了广泛砬用。
19世纪末出现了气焊和切割,碳弧焊和金属极电弧焊得到了发展。
1881年,法国卡伯特实验室的Auguste De Meritens 利用电弧产生的热量成功地焊接了蓄电池用铅板。
他的学生—俄国人Nikolai N Benardos和另一个俄国人Stanislaus Olszewski在1885年获得了一项英国专利权,在1887年获得了一项美国专利权。
这些专利涉及的是一种早期的电极夹,他们的研究标志着碳弧焊的开端。
19世纪末20世纪初,碳弧焊开始得到广泛应用。
金属极电弧焊1890年,美国底特律的C LCoffin 利用金属电极(光焊条或光焊丝)进行电弧焊并获得了关于该工艺的首个美国专利权。
2焊接介绍提起焊接人们脑海中马上浮现出这样的画面工人们一手举着面罩一手拿着焊枪弧光闪闪火花飞溅。
在现实生活中焊接无处不在。
论文 焊接毕业设计
论文_焊接毕业设计一、引言随着现代工业的不断发展，焊接技术作为一门基础工艺，在各种工程项目中发挥着不可替代的作用。
毕业设计是焊接专业学生理论实际，提高实践操作能力的重要环节。
本文将围绕焊接毕业设计的选题、方案制定、材料选择、工艺流程、质量检测及优化等方面进行阐述，以期为相关领域的研究提供参考。
二、焊接毕业设计的选题首先，在选题方面，学生应根据自身兴趣及实际情况，选择具有实际应用价值且难度适中的课题。
例如，可以选择某类金属材料的焊接特性研究、新型焊接工艺的开发与应用、焊接缺陷的防止与修复等方面的课题。
此外，还可以结合实际工程项目，选择与之相关的焊接毕业设计课题，以便更好地将理论知识应用于实践中。
三、焊接毕业设计的方案制定在确定选题后，学生应根据课题要求，制定详细的毕业设计方案。
方案应包括研究目的、研究方法、实验设计、数据分析及结论总结等方面。
其中，实验设计是方案的核心部分，应明确实验对象、实验条件、实验步骤及预期结果等。
同时，学生还应充分考虑方案的经济性、可行性和实用性等因素，以确保方案的顺利实施。
四、焊接毕业设计的材料选择在材料选择方面，应根据课题需求，选择具有代表性的金属材料或非金属材料。
对于金属材料，可以考虑选择钢铁、铝合金、铜合金等；对于非金属材料，可以考虑选择塑料、橡胶、陶瓷等。
在选择材料时，应注意材料的可焊性、力学性能和化学成分等方面的特点，以便为后续的焊接实验提供合适的实验对象。
五、焊接毕业设计的工艺流程在工艺流程方面，学生应根据所选材料的特点，制定合理的焊接工艺流程。
例如，对于钢铁材料，可以采用熔化极气体保护焊（GMAW）或埋弧焊（SAW）等工艺；对于铝合金材料，可以采用钨极氩弧焊（GTAW）或搅拌摩擦焊（FSW）等工艺。
在制定工艺流程时，应注意各工艺步骤的控制要点和操作难点，以确保工艺流程的顺利进行。
六、焊接毕业设计的质量检测与优化在完成焊接实验后，学生应对焊接接头进行质量检测与优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接技术毕业论文昆明工业职业技术学院毕业论文论文题目：如何选择合适的焊接材料学生姓名：王元铖班级名称：2011级焊接技术及自动化班学号：2011222416指导教师：钟炳辉职称：高级技师班组负责人：苏之品定稿日期：2013年12月星期日目录摘要 (1)前言 (1)1焊接准备及其要点 (1)1.1质量保证措施 (1)2焊接性能分析 (1)3 焊接中的主要问题 (2)3.1 热导率和比热容的差异 (2)3.2 线膨胀系数的差异 (2)3.3 1Cr13不锈钢和Q235碳钢焊接发生的特性 (2)4 焊接工艺措施 (2)4.1 正确选择焊接材料 (2)4.2 预热温度和层间温度 (3)4.3 焊后温度的控制及回火热处理 (3)4.4 操作工艺 (3)5 结束语 (4)6参考文献 (5)摘要：材料焊接是决定焊接接头质量的关键因素之一，有人说焊接是七分材料三分工艺，不管此说正确与否，它确实表明焊接材料的重要性。
在电弧焊熔敷金属的抗拉强度相等或相趋于被焊母材金属的抗拉强度，此法主要适用于对结构钢焊条的选用，焊接材料从光焊条到薄药皮焊条、厚药皮焊条、埋弧焊丝、气体保护焊丝直到今天的药芯焊丝。
因缺乏保护作用，空气直接参与了焊接时的冶金过程，合理选择焊条熔敷金属的化学成分符合或接近被焊母材。
此法主要适用对不锈钢，耐侯钢，耐热钢焊条的合理选择，这样就能保证焊缝金属具有同母材一样的抗腐蚀性，热强性等性能以及与母材有良好的熔合与匹配。
经过了长时期的发展，每种新材料的出现都使得焊接的发展产生了一个新的飞跃。
如1Cr13不锈钢与Q235碳钢的焊接属于异种钢焊接，如何焊接它们及选择合适的焊接材料。
Q235碳钢与1Cr13不锈钢的焊接属于异种钢焊接,而1Cr13不锈钢的焊接性较差,焊接接头容易出现裂纹缺陷。
在异种焊接过程中通过认真分析,选用合适的焊接材料和焊接工艺,避免了异种钢焊接缺陷的产生,保证了焊接质量。
理论上认为：焊缝强度不宜过高于母材的强度，最好趋于等强度。
否则往往由于焊缝抗裂性差或应力集中等原因而使焊接接头质量下降。
关键词：焊接材料、等强度、合理选择、不锈钢前言在昆钢某水库供水二期工程中，检修闸门主轨道设计采用的结构是断面为40×60mm的1Cr13不锈钢焊接固定在厚度50mm的Q235钢板上。
由于两种料的热导率和线膨胀系数有很大差异，为了保证焊接质量，认真分析了两种材料的焊接材料性能及存在的问题，并据此制定了具体的焊接工艺措施。
1焊接准备及其要点在焊接过程中，为了保证焊接质量，制定焊接工艺如下：根据现场条件，焊接采用手工电弧焊，电焊机选用BX-330型，焊条使用E4303电焊条。
整体焊接前先点焊加固，要求50mm，间距400-600mm。
焊接为定位焊，施焊时要选择合理的焊接顺序。
1.1质量保证措施1）施工前先进行技术交流，要求全体施工人员必须熟悉图纸及施工工艺。
2）施焊人员必须是经过专业机构认可的焊工，需持证上岗。
3）施行三检制度，即职工自检、质检员初检、监理工作员复检，不合格工序不能下转。
2焊接性能分析1Cr13不锈钢和Q235碳钢的化学成分及物理性能如表1、2所示。
表11Cr不锈钢和Q235碳钢的化学成分表2.1 1Cr13不锈钢的Cr含量在11．5％～13．5％，同时匹配有不大于0．15％的C，Cr本身能增加钢的奥氏体稳定性，加入碳后经固熔再空冷会发生马氏体转变，因此1Cr13不锈钢焊缝和热影响区焊后状态的组织为硬脆的马氏体组织。
2.2 1Cr13的碳当量约为2．76％，因此它的焊接性较差。
由于1Cr13不锈钢的导热性较Q235碳钢差，焊接残余应力较大，加之本闸门主轨的刚度较大，所以从高温直接冷却到100～120℃以下时很容易产生冷裂纹。
由于焊接热循环的作用，1Cr13不锈钢有较大的过热倾向，晶粒易粗化，热影响区会出现粗大的铁素体和炭化物组织，塑性降低，冷却时能引起脆化，如果再有氢的作用，冷裂纹的倾向就更加明显。
物理性能表23 焊接中的主要问题Q235为普通碳素结构钢，由于含碳量适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，广泛用于建筑及工程结构。
由于1Cr13不锈钢和Q235碳钢化学成分差异很大，因此它们的焊接属于异种钢焊接，要在熔焊的条件下获得可靠的焊接接头存在许多问题。
3．1 热导率和比热容的差异金属的热导率和比热容强烈地影响着被焊材料的熔化、熔池的形成，以及焊接区温度场和焊缝的凝固结晶。
1Cr13不锈钢热导率约为Q235碳钢的一半，这么大的差异可使两者的熔化不同步，熔池形成和金属结合不良，导致焊缝结晶条件变坏，焊缝性能和成形不良。
3．2 线膨胀系数的差异由于1Cr13不锈钢与Q235碳钢的线膨胀系数不同，造成它们在形成焊接连接之后的冷却过程中，焊缝两侧的收缩量不同，导致焊接接头出现复杂的高应力状态，进而加速裂纹的产生。
3．3 1Cr13不锈钢和Q235碳钢焊接时同样存在焊缝稀释和形成过渡层的问题，导致Q235碳钢一侧焊缝形成脱碳层而1Cr13不锈钢一侧形成增碳层，随着扩散的持久，使Q235碳钢一侧的含碳量降低，变成了铁素体组织，并使焊接接头的焊缝组织成为奥氏体加铁素体。
4 焊接工艺措施为了获得无裂纹的焊接接头，应尽量避免焊接接头熔合线组织与焊缝金属的不一致性，使1Cr13不锈钢一侧没有显著的稀释现象，在工艺上采取了以下措施：4．1 正确选择焊接材料焊接填充材料一般都有相应的国标。
碳钢、不锈钢焊接填充材料选择：如果碳钢的含碳量高，则脆硬倾向比较大，可以考虑使用碳钢和不锈钢相近的焊条，如果碳钢的含碳量小，由于碳钢的稀释作用，会使焊缝的组织发生很大的变化。
一般来讲，填充材料的选择根据你对焊缝组织的要求，可以根据sheaffler焊缝组织图来选择焊接填充材料。
焊材可分为：焊条、焊剂、焊丝。
焊接时所消耗材料（包括焊条、焊丝、焊剂、气体等）的通称叫做焊接材料。
焊接填充材料一般都有相应的国标。
碳钢、不锈钢焊接填充材料选择：如果碳钢的含碳量高，则脆硬倾向比较大，可以考虑使用碳钢和不锈钢相近的焊条，如果碳钢的含碳量小，由于碳钢的稀释作用，会使焊缝的组织发生很大的变化。
一般来讲，填充材料的选择根据你对焊缝组织的要求，可以根据焊接填充材料一般都有相应的国标。
碳钢、不锈钢焊接填充材料选择：如果碳钢的含碳量高，则脆硬倾向比较大，可以考虑使用碳钢和不锈钢相近的焊条，如果碳钢的含碳量小，由于碳钢的稀释作用，会使焊缝的组织发生很大的变化。
一般来讲，填充材料的选择根据你对焊缝组织的要求，可以根据sheaffler焊缝组织图来选择焊接填充材料。
焊材可分为：焊条、焊剂、焊丝。
焊缝组织图来选择焊接填充材料。
焊材可分为：焊条、焊剂、焊丝。
焊材选用的一般原则：为得到高质量的焊接接头，首先要合理选择焊接材料。
由于焊接部件在运行中的工况有很大差异，母材的材质性能、成份千差万别，部件的制造工艺错综复杂，因此需要从各方面综合考虑确定对应的焊接材料。
选择焊接材料应遵循以下原则：1）满足焊接接头使用性能的要求。
包括常温、高温短时强度、弯曲性能、冲击韧性、硬度、化学成份等，以及一些技术标准和设计图纸中对接头性能的特殊要求，诸如持久强度、蠕变极限、高温抗氧化性能、抗腐蚀性能等。
2）满足焊接接头制造工艺性能和焊接工艺性能的要求。
焊接接头组成的构件，在制造过程中不可避免要进行各种成型和切削加工，例如冲压、卷、弯、车、刨等加工工序，要求焊接接头具有一定的塑性变形能力和切削性能、高温综合性能等。
焊接工艺则要焊接材料工艺性能良好，根据母材的焊接性差异，具有对应的抗裂纹等缺陷的能力。
3）合理的经济性。
在满足上述各种使用性能、制造性能的最低要求的同时，应选择价格便宜的焊接材料，以降低制造成本，提高经济效益。
例如重要部件的低碳钢手工电弧焊时，应优先选用碱性药皮焊条，因为碱性焊条脱氧、脱硫充分，且氢含量低，焊缝金属抗裂性能及冲击韧性性能好。
而对于一些非重要部件，可选用酸性焊条，因为酸性焊条仍能满足非重要部件的性能要求，而且工艺性良好，价格便宜，可降低制造成本。
焊接材料的力学性能应首先满足所焊母材的要求(强度，延伸率)，其次才是其他的性能(低温冲击韧性，耐腐蚀性能等)。
在不同的热处理条件下，焊缝金属的性能会呈现较大的差别。
4）1Cr13不锈钢与Q235碳钢焊接接头的焊缝金属化学成分主要取决于填充金属。
为了保证结构使用性能的要求，焊缝金属的成分应力求接近于其中一种钢的成分。
为了尽量减小构件的焊接变形，采取了两名电焊工对称焊接的手工弧焊方法，焊条选用E5015（或E309），焊缝金属的Cr当量为5％～6％，经回火处理后具有良好的力学性能。
4．2 预热温度和层间温度焊前预热和层间温度的控制对减少裂纹的形成有一定影响。
预热温度过高，会导致焊缝的冷却速度变慢，有可能引起焊接接头晶粒边界碳化物的析出和形成铁素体组织，大大地降低接头的冲击韧性。
预热温度过低，则起不到预热的作用，无法防止裂纹的形成。
1Cr13不锈钢与Q235碳钢焊接的预热温度和层间温度要控制在150～300℃。
4．3 焊后温度的控制及回火热处理焊后必须缓慢冷却至100～150℃，保温0．5～1h，使焊接接头的组织全部转变为马氏体，随后才能升温回火，进行热处理。
回火温度应控制在700～730℃范围内，保温时间在4～5h。
热处理后能使焊缝金属的材质基本与母材达到等强度的特性。
4．4 操作工艺为防止不锈钢焊接一侧晶体粗大，产生脆化和裂纹，还要采取以下工艺措施：1）选用小的热输入，小的焊接电流，较快的焊接速度。
2）采用短弧焊，电弧稍偏向碳钢母材侧，使两母材金属受热均匀一致。
3）由于需要多层焊，前一层焊缝冷却至200～300℃后焊下一道焊缝。
4）焊后进行缓冷。
具体焊接工艺参数选择如表3。
5 结束语对于1Cr13不锈钢与Q235碳钢的异种钢焊接，采用手工电弧焊，焊条选用E5015或E309，选择合适的焊前预热温度、焊接电流及速度等焊接工艺参数并进行适当的焊后热处理，就能获得良好的焊接效果，满足焊接结构的使用要求。
由于采用了合理的焊接材料和焊接工艺，焊接接头成形良好，未见裂纹的产生。
所以在施焊前要认真考虑如何正确选择合适的焊接材料，才能达到我们预期要达到的目的。
6参考文献：。
