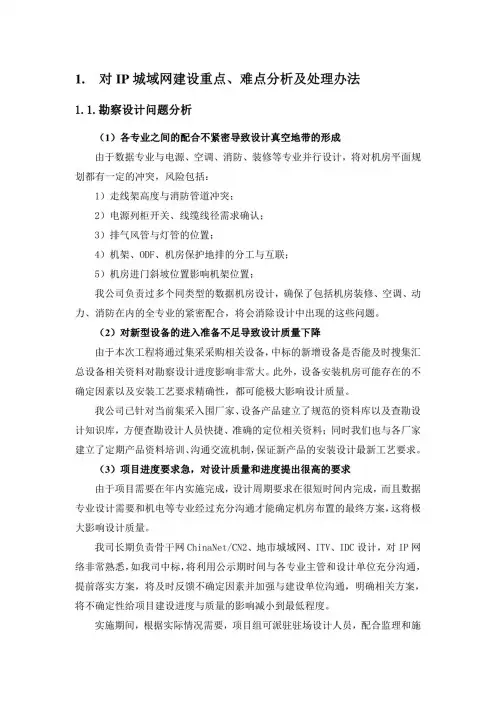

对IP城域网建设重点、难点分析及处理办法
1.对IP城域网建设重点、难点分析及处理办法1.1.勘察设计问题分析（1）各专业之间的配合不紧密导致设计真空地带的形成由于数据专业与电源、空调、消防、装修等专业并行设计，将对机房平面规划都有一定的冲突，风险包括：1）走线架高度与消防管道冲突；2）电源列柜开关、线缆线径需求确认；3）排气风管与灯管的位置；4）机架、ODF、机房保护地排的分工与互联；5）机房进门斜坡位置影响机架位置；我公司负责过多个同类型的数据机房设计，确保了包括机房装修、空调、动力、消防在内的全专业的紧密配合，将会消除设计中出现的这些问题。
（2）对新型设备的进入准备不足导致设计质量下降由于本次工程将通过集采采购相关设备，中标的新增设备是否能及时搜集汇总设备相关资料对勘察设计进度影响非常大。
此外，设备安装机房可能存在的不确定因素以及安装工艺要求精确性，都可能极大影响设计质量。
我公司已针对当前集采入围厂家、设备产品建立了规范的资料库以及查勘设计知识库，方便查勘设计人员快捷、准确的定位相关资料；同时我们也与各厂家建立了定期产品资料培训、沟通交流机制，保证新产品的安装设计最新工艺要求。
（3）项目进度要求急，对设计质量和进度提出很高的要求由于项目需要在年内实施完成，设计周期要求在很短时间内完成，而旦数据专业设计需要和机电等专业经过充分沟通才能确定机房布置的最终方案，这将极大影响设计质量。
我司长期负责骨干网ChinaNet/CN2、地市城域网、ITV、IDC设计，对IP网络非常熟悉，如我司中标，将利用公示期时间与各专业主管和设计单位充分沟通,提前落实方案，将及时反馈不确定因素并加强与建设单位沟通，明确相关方案，将不确定性给项目建设进度与质量的影响减小到最低程度。
实施期间，根据实际情况需要，项目组可派驻驻场设计人员，配合监理和施工单位进行实施。
1.2.设计重点、难点分析（1）勘察环节详细调查机房、识别潜在风险勘察环节重点需对现有机房进行详细调查，虽然我司长期负责城域网设计，对现有机房和设备的情况非常熟悉，但由于本期工程涉及400G平台设备引入、100G平台升级、网络结构扁平化、低密板卡割接高密板卡以及设备新增，因此仍需要详细调研本期工程设备的槽位现状以及机房环境，并重点分析建设环节中导致人身、网络设备出现重大隐患的风险点，针对机房及项目具体情况，提出重要风险的处置预案或规避方式。
企业网络规划设计方案
企业网络规划设计方案企业网络规划设计方案一、网络方案设计概述1.1 项目背景本方案是为某公司办公楼的网络系统建设。
主楼地上9层，地下一层，裙楼3层。
主楼作为办公实验楼，裙楼作为会堂及展厅。
的安全连接，承载智能大厦的弱电系统各项数据信息的传输。
为一楼和二楼的展厅设置3个信息点，为三楼会堂设置了2个信息点，四楼至九楼共设置了7个信息点提供办公区和办公室使用。
1.2 建立目标1）建立光纤骨干网，提供内部高速、高效、安全的信息高速公路；2）网管中心形成具有信息转发、存储、共享、综合处理、查询服务等能力的核心交换系统；3）充分考虑系统的安全性，提供系统数据备份等安全问题解决方案；4）充分考虑可扩充性，网络系统可以很方便的升级和扩充；5）建立以信息交换、信息发布和查询应用为主的网络应用基础环境，为企业的管理提供先进的支持手段。
整个网络系统技术领先，安全实用，操作、维护方便；网络结构采用两层结构，分为核心层、接入层。
1.3 设计原则结合整个实际应用和发展要求，在进行网络系统改造设计时，主要应遵循以下原则：1）高性能：网络要求具有数据、图像、语音等多媒体实时同步通讯能力。
主干网提供可保证的服务质量和充足的带宽。
采用最新科技，以适应大量数据传输以及多媒体信息的传输。
整个系统在国内五到十年内保持领先的水平，并具有长足的发展能力，以适应未来网络技术的发展。
如：具有三层及以上线速交换能力；支持灵活的跨网络交换机（主干、部门）的基于IP、端口、MAC地址的VLAN划分功能。
2）高可靠性：网络系统是日常业务和各种应用系统的基础设施，应保证工作日和重点时期不间断运行。
整个网络有足够的冗余，设备在发生故障时能以热插拔的方式在最短时间内加以修复。
同时，在核心层采用双机容灾设置，降低了由系统故障引起的停滞时间。
可靠性还充分考虑网络系统的性价比，使整个网络具有一定的容错能力，减少单点故障。
3）标准化：所有网络设备都符合有关国际标准以保证不同厂家网络设备之间的互操作性和网络系统的开放性。
浅析电信IP宽带城域网规划与建设
浅析电信IP宽带城域网规划与建设摘要：随着互联网的发展，IP网络逐渐地成为了电信网络的主流。
作为电信运营商，为满足客户不断变化的需求，需要对其宽带城域网进行规划与建设。
本文从宽带城域网的特点、规划与建设步骤、网络拓扑结构、路由协议及安全等方面进行分析，以期为电信运营商在宽带城域网规划与建设中提供参考。
关键词：电信、IP宽带、城域网、规划、建设正文：一、宽带城域网的特点宽带城域网具有以下特点：1. 网络范围广：覆盖面较大，涉及到城市甚至国家的多个地区。
2. 用户多样性：需满足对各种应用的需求，例如：视频、音频、网络游戏等。
3. 骨干网结构复杂：需支持多种不同的网络接入方式，例如：ADSL、FTTH、CATV等。
4. 服务质量要求高：需要满足低延迟、高速率等要求。
以上特点对网络规划与建设带来了一定的挑战。
二、宽带城域网规划与建设步骤1. 网络需求分析首先，需要进行网络需求分析。
这一步骤有助于了解用户的实际需求，帮助规划网络。
2. 网络拓扑设计在此基础上，进行网络拓扑设计。
这一步骤需要考虑网络的覆盖范围、节点数量、骨干网络等因素。
3. 路由协议选择选择适合网络的路由协议。
不同的路由协议有着不同的优势和劣势，需要根据实际情况选择。
4. 安全策略制定制定合理的安全策略。
安全的宽带城域网需要对各种攻击有充分的预防和应对措施。
5. 网络实施实施网络并进行监控。
规划与建设后，还需要对网络进行监控和维护，以确保网络的稳定运行。
三、宽带城域网的网络拓扑结构不同的网络拓扑结构有着不同的特点和优缺点，需要根据实际情况进行选择。
1. 星型拓扑星型拓扑以中心节点为中心，对终端节点进行连接。
这种拓扑结构适用于节点数量较少的场景，有利于网络扩容和维护。
2. 环型拓扑环型拓扑中各节点两两相连，构成一个环形结构。
环型拓扑兼顾了骨干网的冗余性和节点之间的互联性。
3. 网状拓扑网状拓扑是一种点对点连接的方式，各节点之间互相连接，形成多条路径。
IP专用承载网网络规划和路由部署的方法
（1）核心层：由核心节点和相关中继链路构成，实现全网省际业务的转接功能。
通常核心节点CR（Core Router，核心路由器）设置在业务量大且具备完善省际传输汇接条件的枢纽城市，比如广州、成都、武汉。
（2）汇聚层：由汇聚节点和相关中继链路构成，实现各省业务向核心层网络的汇聚。
一般汇聚节点BR（Border Router，边界路由器）设置在各个省会城市，比如南宁、长沙。
（3）接入层：由接入节点和相关中继链路构成，实现各地市业务向汇聚层网络的汇聚，接入节点AR设置在具有业务接入需求的各个省内地市。
1.1 网络拓扑规划每个层级的网络节点设备成对互联，接入层和汇聚层的网络节点成对上联到上一层级设备，形成“口”字型的互联模式。
这样规划的目的是提高承载网络的安全性，如果单边设备出现故障，成对设备中的另一个设备可以承载故障侧的业务，使业务不受影响。
核心层的CR设备采用的是“双星”型结构，进一步提高了核心节点之间的鲁棒性。
在汇聚层和接入层，考虑到降低链路成本和网络复杂性，以及遵循最少链路、高速链路设置原则，因此并不设置成对设备之间的互联。
1.2 链路轻载要求在“口”字型网络结构中，虽然单边设备可以作为冗余保护业务，但是也会带来另一个隐患问题。
如果单边设备所承载业务流量过大，就会导致流量拥塞，因此需要保证单边链路的流量在正常情况下始终处于轻载状态，即单边链路峰值带宽利用率一般设置为<40%。
如果某一边设备出现故障，业务就会叠加到成对设备中的另一边上，总的链路峰值带宽利用率会低于2×40%=80%，从而保证业务不受影响。
2 路由规划部署IP承载网在IGP（Interior Gateway Protocol，内部网关协议）层面上使用ISIS（Intermediate System to Intermediate System，中间系统到中间系统）路由协议，在level-2路由域上运行，而转发层面使用的是MPLS多协议标签交换体系中的LDP（Label Distribution Protocol，标签分发协议），以VPN 的形式承载不同业务，可运行MPLS-VPN和MPLS-BGP（Border Gateway Protocol，边界网关协议）这两个协议。
IPv6网络规划
链路的链路类型为P2P。
外部路由的引入 接口的COST值，自动计算 对Leve1-l 选路规则
BGP+规划 规划
在实现中，为了管理IPv6路由，BGP4+既可以在既有的 IPv4 Peer间传播IPv6路由，也可以在纯IPv6网络中，建立 IPv6 Peer，传播IPv6路由。 路由通告原则 BGP+属性 选路策略 BGP damping AS号划分 RR
IP地址规划 地址规划
与业务相关的设备（如：高端路由器、IP电话网关、 IP电话网守、各种Internet服务器、防火墙、边缘或接 入路由器等设备）应分配给合法IP地址。VPN与采用 VPN方式进行的服务可以在VPN内部分配私有地址。 为了保证网络的发展，应私有一定数量的IP地址，当 备用地址小于一定数量时应申请新的IP地址。
城域网部署－ 城域网部署－地址规划
LOOPBACK地址，选用128位掩码，全网LOOPBACK地址 连续，并预留合适的地址段，网络层次越高的地址选用 LOOPBACK地址越小。 互连地址规划，如果是逻辑点对点链路，选用126位掩码， 尽量不使用站点本地地址 用户业务网段地址，2种思路：先地域后业务，先业务后地 域。由于IPv6地址的海量供应，长远考虑应该是先地域后 业务更合适。 NAT-PT地址池
为了规划IPv6地址，排除在站点使用的/48地址空间， 因此能够在网络中分配的地址为48－32＝16 比特。 /65~/128间的地址区域属于链路标识符空间，对于普 通用户一般不再这个区域划分，由于网络上的设备众 多，尤其是路由器等设备，一个端口就要占用一个地 址段，因此在遵从RFC3513的基础上，对于网络设备 的接口以及LoopBack地址，划分到一个大网段中，在 具体使用时，可以考虑/126作为网络设备互联接口间 的地址，而直接在三层接入用户的接口则不在这个区 域内，而是以用户地址区域的地址段/64考虑。
算力发展对承载网络的新要求
算力发展对承载网络的新要求迈过农业时代、工业时代、信息时代，人类进入了以数据为关键生产要素、算力为核心生产力的数字经济时代，算力成为支撑数字经济向纵深发展的新动能，数据量的爆发式增长对数据中心的算力、对数据中心之间的承载网络提出了更高要求。
背景分析随着AR/VR、元宇宙、工业互联网等新型数字应用的发展，网络需要具备云网资源精准感知、全局实时智能调度控制、大带宽低时延高可靠传输能力，现在的ICT融合技术侧重于解决云网的自动编排，采用软件定义和虚拟化技术、实现云网资源的灵活调度和统一管理。
国家出台的“东数西算”规划主要是在数据中心布局层面进行完善，初步计划到2023年底，国家枢纽节点算力规模占比超过70%。
“东数西算”工程规划中，东部节点定位于满足实时算力需求；西部节点定位于承接全国范围需后台加工、离线分析、存储备份、平台互联网等非实时或时延不敏感算力需求。
大量高度实时性的业务则通过各区域或城市的数据中心、边缘计算模块承担。
算力服务对承载网络的需求主要体现在超大带宽、低时延、高可靠、安全性、灵活性方面。
关键技术一、大带宽“东数西算”工程规划中东部DC以服务本区域算力需求为主，西部DC以服务全国算力需求为主，西部DC预计出省带宽在70%以上。
当完成“东数西算”规划的机架数时，预计优化时延的应对措施：1、优化网络架构国内通信网络长期以来形成三层骨干网架构：核心层：以几个大区（北京、上海、广州、武汉、成都、西安、沈阳、南京等）为中心组成核心层，核心层采用全网状互联方式，实现核心层节点间直连。
骨干层：骨干层以省会城市及部分重点城市为主，分大区连接核心节点。
跨省的业务通过核心节点转接。
接入层：各个地市的业务先上联省内骨干节点，再通过骨干层和核心层进行业务的转发。
这种架构可提高网络资源的效率，在成本、资源利用效率与业务性能优化（时延、带宽等）间实现平衡。
随着互联网业务的高速增长，以及业务对时延要求越来越高，目前国内运营商普遍以骨干层节点间直连的方式，推动网络扁平化，缩短业务转接的跳数和路由长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
IP地址规划－互联地址
11
IP城域网双平面结构
骨干网2 (电信级业务)
B：电信级业务平面
骨干网1 (上网、数据业务)
城域网
1+1>2
A：Internet业务平面
12
A转发平面 B转发平面
移动T局IP承载网
BJ1
SY1
XA1
NJ1
CD1
SH1 BJ2
XA2
WH1 SY2
GZ1 NJ2
CR1 AR
CD2 GZ2
SH2
WH2
提高路由算法的效率。 扩展性： 地址分配在每一层次上都要留有余量，在网络规模扩展时能保证地
址叠合所需的连续性。 实意性： “望址生意”，好的IP地址规划使每个地址具有实际含义，看到一
个地址就可以大至判断出该地址所属的设备。这是IP地址规划中最 具技巧型和艺术性的部分。最完美的方式是得出一个IP地址公式， 以及一些参数及系数，通过计算得出每一个需要用到的IP地址。
16
接口命名规范
接口命名的基本原则是要能表示出端口所属的网元设备、端口 类型及带宽、对端网元设备，其他标识字段可以根据需要添加。 如CMNet骨干端口命名规范如下：
[
网元设备名称 ]
符号 字 符
字符 1 数
字符 ≤25（大写字母）
字符 1
端口类型 字符 ≤5
字符
槽位 号
数字
/ 字符
适配卡序 号
数字
“平面＋空间分层结构”不同于以上组网的关键是把骨干网络 划分成多个平面（一般为2个），在平面内部仍然是分层次的 结构，两个平面各自跑自己的业务，网络出现故障的时候能够 进行互相备份
8
网络结构讨论
这种平面分层型网络，在早期的骨干网中很常见。目前国内大 多数运营商多采用这种方式，多分为核心骨干、核心汇聚、核 心接入三个层次，在核心骨干层按照地域进行大区制划分，大 区之间进行全连接或者部分全连接，增加网络的健壮性，而在 核心汇接层则采用双归属的组网，双上行到本大区或者两个大 区的不同核心骨干设备，如铁通的CRNET网络
9
铁通CRNET二期
10
网络结构讨论
平面＋空间分层结构则是在分层的同时划分了平面，不同的平 面承载不同的业务，正常情况下两个平面之间的业务不会相互 影响，在某个平面出现故障时，另一个平面则起到一个备份的 作用，在网络设计时，一般会将每个平面设计为能够承载所有 业务量。这种网络模型在当前IP承载网需要承载多种业务的需 求下，则显出其结构清晰、备份能力好、安全性高的特点，典 型的如移动T局IP承载网
13
课程内容
第一章 骨干网络规划概述 第二章 骨干网络结构讨论 第三章 骨干网络数据规划 第四章 骨干网络容灾设计
14
骨干数据规划步骤
设备/接口命名 IP地址规划 路由协议设计 MPLS VPN规划 QOS规划
15
设备命名规范
骨干网络涉及的点、面比较多，相应网络的维护工作量也就比较大， 如何能够明确的标识每台设备及相互之间的链路，能够有效减 少维护工作，提高解决问题的效率。 设备命名的基本原则是要能表示出网络设备的物理位置、网络层 次、设备类型，同时能反映出设备的业务属性和网络功能。如 CMNet骨干命名规范如下：
2
3
4
5
骨干网络规划原则
QOS合理规划 当前IP网络承载的义务已经不是单纯的Internet上网业务，
还包括VOIP、视频、大客户等等，这些业务对服务质量有较高 的要求，所以对QOS的支持是IP网络向电信网转变的必要条件， 而对QOS的合理规划则是重中之重
可运营可管理 对网络实现集中监测、分权管理，统一分配带宽资源，使整
省名
地市名
-
网络层次 -
网元类型 序号
符号 字符
字符
字符
字符 2（大写字 2或3（大 1
数
母）
写字
母）
字符
1-2（大 写字 母）
字 字符 符
1
2（大写
字母）
数字 3
-
业务及功能（可选）
业务 （可≤10(大写字母)
功能 （可选）
例如：北京POP点，通往国际出口的路由器: BJBJ-B-RT001-INTERNET
如果要看一个网络的规划质量、如果要看一个网络设计师的 技术水准，直接看他的IP地址规划好了。
18
IP地址规划原则
唯一性： 一个IP网络中不能有两个主机采用相同的IP地址。即使使用了支持
地址重叠的MPLS/VPN技术，也尽量不要规划为相同的地址。 连续性： 连续地址在层次结构网络中易于进行路径叠合，大大缩减路由表，
19
IP地址规划－Loopback地址
loopback地址概述 为了方便管理，会为每一台路由器创建一个loopback 接口，并
在该接口上单独指定一个IP 地址作为管理地址，管理员会使用 该地址对路由器远程登录（telnet），该地址实际上起到了类 似设备名称一类的功能。同时各种上层协议需要使用TCP或UDP 来建立连接时也需要使用该地址作为源地址。 Loopback其他作用：可以做为OSPF的Router id、MPLS VPN的 MPLS Lsr id
/ 字符
端口序号 数字
字符
[ 字符
对端网元设 备名称
字符
1
≤2 1
1
1
≤2
1
1
≤25（大写
字母）
] 字符 1
例如：浙江杭州，接入路由器：第0槽位下面快速以太网适配器模 块的位于下面的快速以太网端口 [ZJHZ-PC-RT001]FE-0/1/1-[对端网元设备]
17
IP地址规划重要性
IP地址的合理规划是网络设计中的重要一环，大型网络必须 对IP地址进行统一规划并得到实施。IP地址规划的好坏，影 响到网络路由协议算法的效率，影响到网络的性能，影响到 网络的扩展，影响到网络的管理，也必将直接影响到网络应 用的进一步发展。
个网络在可管理的范围之内
6
课程内容
第一章 骨干网络规划概述 第二章 骨干网络结构讨论 第三章 骨干网络数据规划 第四章 骨干网络容灾设计
7
网络结构讨论
骨干网络的结构大体上可以分为两种：“平面分层结构”和 “平面＋空间分层结构”
“平面分层结构”是传统的骨干网的常用的网络结构，即构建 一套网络，采用分层分级的结构，如目前常用的核心层、汇聚 层的两级结构，这种网络结构能够满足用户快速稳定的上网。
