骨干网络设计
CMNET骨干网网络介绍
➢ 智能管道
➢----业务概况
➢----队列划分
➢----实施方案
➢ SCU/DCU
-3-
总体网络规划设计——路由规划
IGP规划
中国移动CMNET骨干网域内路由协议采用IS-IS协议，全网一个Level 2，承载设备的管理地 址、网内互连地址、骨干网业务地址。
全网运行ISIS的设备包括： ➢ 骨干核心——骨干核心 ➢ 骨干核心——骨干接入 ➢ 骨干核心——骨干交换机 ➢ 骨干接入——骨干接入 ➢ 骨干接入——骨干交换机 ➢ 骨干交换机——骨干交换机 ➢ 国内出口——骨干核心 ➢ 国际汇聚——骨干核心 ➢ 国际出口——国际汇聚 ➢ RR路由器——骨干核心 ➢ RR路由器——RR路由器 ➢ PE路由器——骨干核心、接入 ➢ PE路由器——PE路由器
全网运行LDP的设备包括： ➢ 骨干核心——骨干核心 ➢ 骨干核心——骨干接入 ➢ 骨干接入——骨干接入 ➢ PE路由器——骨干核心 ➢ PE路由器——骨干接入 ➢ PE路由器——PE路由器
-7-
总体网络规划设计——路由规划 BGP规划—IPv4BGP规划
CMnet及其它运营商的互联网路由通过IPv4 IBGP承载，骨干网骨干核心路由器、骨干接入 路由器、国内出口路由器、国际汇聚路由器、国际出口路由器、NAP点路由器都属于 AS9808,网内运行IBGP，CMnet骨干网和其他运营商、CMnet省网、IDC间运行EBGP。
-4-
总体网络规划设计——路由规划 IGP规划—NET地址规划
ISIS NET地址格式：区域号.SystemID.00 区域号统一为：39.752f.0100.0014.0000.1000.0001 System ID为：设备Loopback地址
高级路由课程网络设计方案(for eNSP)
编号：ABS201509001 企业网络设计方案关键字：MSTP VRRP OSPF SVI VLAN班级：xxx设计小组：xxxx日期：xxxxx目录1 概述 (3)2 企业网络建设设计原则 (3)3 网络设计解决方案 (5)3.1 整体架构设计 (5)3.1.1 总体网络架构 (5)3.1.2 详细网络解决方案 (6)3.1.2.1核心层网络设计 (6)3.1.2.2汇聚层网络设计 (6)3.1.2.3接入层网络设计 (7)3.2 高可靠性设计 (7)3.2.1 网络高可靠性设计 (7)4 设备介绍 (8)4.1 Quidway® S5700系列交换机 (8)4.2 Quidway® S3700系列交换机 (12)5 详细配置 (13)5.1 组网需求 (13)5.2 接口配置 (14)5.3 配置思路 (15)5.4 配置文件 (16)5.5 验证配置结果 (31)1 概述企业园区网络承载企业所有IT基础设施和企业所有上层软件应用，对一个企业的重要性不言而喻。
而且随着企业对于提高生产率、工作效率提升的重视，传统的办公方式也已存在诸多不便。
无论是在办公桌前、会议室中，还是在公司的咖啡厅、待客室，今天的用户都需要方便地获取各种网络服务。
一个典型的企业园区网络通常由楼宇办公网络、数据中心、Internet出口、以将这四部分互联起来的主干网络组成，其中办公网络可分为有线网络和无线网络。
在规划与建设一个企业园区网络的时候，这些部分都要充分考虑。
同时，企业园区网络还面临着新技术不断涌现、企业应用不断增加的现实问题，本企业园区网设计方案结合了高性能的路由、交换基础设施和提升安全、可靠等特性，可协助企业构建一个安全、可靠、易接入、易扩展、易管理的企业园区网络。
2 企业网络建设设计原则在网络建设项目中，我们应该遵循以下设计原则：1)合理性、整体性原则系统建设的功能必须充分满足网络安全性检测与分析、网络安全性监测和电子数据鉴定的需求是系统建设的首要原则。
大作业(网络设计)
杭州电子科技大学《计算机网络与通信》课程设计题目小型网吧局域网设计、中小型企业网设计方案学院专业姓名班级学号指导教师.目录1、局域网概述现状及需求分析（1）小型网吧局域网设计数字信息时代飞速发展，人们对电脑的需求越来越多，对各种软件、游戏、媒体等对网络的要求也非常的高，所以为了满足消费者，网吧必须建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，但同时，随着网吧的增多，行业之间的竞争也愈演愈烈，为了在激烈的竞争中立足，保证良好的网络运行高效性和稳定性 , 网络系统的性能在网吧的建设中就显得越来越重要。
怎样才能保证网络系统 24 小时稳定工作，为用户提供一个舒适、高速、可靠、稳定的网络环境，已成为网吧日益关注的重点。
（ 2）中小型企业网设计方案为了能让公司更好的与现代社会的发展接轨，更快的获取市场信息及为了让外界了解该本公司的相关信息特组建企业网，以实现对“公司档案管理”、“产品信息”、“供求信息” 等进行计算机网络化管理。
使各单位相互间真正做到高效的信息交换、资源的共享，为各单位人员提供准确、可靠、快捷的各种生产数据和信息，充分发挥各单位现有的计算机设备的功能。
为加强各公司内各分区的业务和技术联系，提高工作效率，实现资源共享，降低运作及管理成本 , 公司有必要建立企业内部局域网。
局域网要求建设基于 TCP/IP 协议和 WWW技术规范的企业内部非公开的信息管理和交换平台，该平台以 WEB为核心，集成 WEB、文件共享、信息资源管理等服务功能，实现公司员工在不同地域对内部网的访问。
2、局域网设计方案一、小型网吧局域网设计拓扑结构设计局域网采用星型网络拓朴结构，星型拓朴结构为现在较为流行的一种网络结构，它是以一台中心处理机（通信设备）为主而构成的网络，其它入网机器仅与该中心处理机之间有直接的物理链路，中心处理机采用分时或轮询的方法为入网机器服务，所有的数据必须经过中心处理机。
华为整体网络解决方案设计
实用标准项目编号: 华为网络整体解决方案目录1 概述 (4)2 企业网络建设设计原则 (5)3 华为产品解决方案 (7)3.1 整体架构设计 (7)3.1.1 总体网络架构 (7)3.1.2 有线网络解决方案 (8)3.1.2.1 核心层网络设计 (9)3.1.2.2 汇聚层网络设计 (9)3.1.2.3 接入层网络设计 (10)3.1.3 数据中心解决方案 (10)3.1.4 无线网络解决方案 (11)3.1.4.1 无线网络的建设需求 (11)3.1.4.2 无线网络解决方案 (14)3.2 高可靠性设计 (18)3.2.1 网络高可靠性设计 (18)3.2.2 设备高可靠性设计 (18)3.2.2.1 重要部件冗余 (18)3.2.2.2 设备自身安全 (19)3.3 安全方案设计 (21)3.3.1 园区网安全方案总体设计 (21)3.3.2 园区内网安全设计 (21)3.3.2.1 防IP/MAC地址盗用和ARP中间人攻击 (21)3.3.2.2 防IP/MAC地址扫描攻击 (23)3.3.2.3 广播/组播报文抑制 (25)3.3.3 园区网边界防御 (26)3.3.4 园区网出口安全 (27)3.3.5 无线安全设计 (28)3.3.5.1 无线局域网的安全威胁 (29)3.3.5.2 华为无线网络的安全策略 (30)4 设备介绍........................................................................................................ 错误!未定义书签。
4.1 Quidway® S9300系列交换机............................................... 错误!未定义书签。
4.2 Quidway® S7700系列交换机............................................... 错误!未定义书签。
大城市骨干路网规划建设模式研究—以南通市骨干路网为例
大城市骨干路网规划建设模式研究——以南通市骨干路网为例彭庆艳【摘要】通过总结上海、天津、南京、宁波、苏州、合肥等大城市骨干路网规划案例，得出了快速路的合理规模、密度、间距要求，大城市应采取“环形＋井字”的快速路布局形态，核心区则以快捷路进行补充，敷设型式则因地制宜的选用地面、高架或地下。
【关键词】大城市骨干路网快速路快捷路布局形态敷设型式以大城市为依托加快城市化进程的策略使得我国许多现状100万左右人口的城市，规划将形成200万以上人口规模的特大城市。
城市空间向外拓展的同时，城市交通矛盾也要求加快构筑以城市快速路为主体的骨干路网。
但是在现有老城区建设快速路，地面敷设型式面临大规模拆迁，高架敷设型式又带来环境噪音的不良影响。
因此，在老城区是否需要规划快速路，快速路系统如何建设，快速路网总体架构采用何种形态才能引导城市健康发展并适应城市长远发展需要，是规划过程中必须回答的问题。
我国大城市快速路规划建设至今，有许多经验教训值得总结，通过总结能够为转型中的城市路网规划带来有益的借鉴。
1.大城市快速路网规划经验借鉴1.1上海案例上海市中心城快速路网为“3环10射”的布局结构；中心区为“申”字型高架系统，快速路穿越核心区，虽影响了沿线的人气，但承担了大量城市内部与对外到发交通，成为城市经济发展的重要支撑。
快速路间距约3‐6km，路网密度为0.63km/km2。
图1 上海中心城用地与骨干路网规划市域路网规划中，中心城与各新城之间采用“1主2辅”的联系通道，即1条高速公路和2条干线公路。
图2 上海市域用地与骨干路网规划1.2天津案例天津市中心城快速路网为“2环+井字”的结构；核心区“井字”快速路尚未实施，但骨干道路较为畅通。
快速路间距约3‐6km，路网密度0.56km/km2。
市域范围，中心城与滨海新区两个核心区之间有3条快速路相连。
图3 天津市中心城用地与道路网规划1.3宁波案例宁波市中心城为“日”字型高速公路和“4纵3横”快速路网络；快速路与射线高速公路相连；核心区无快速路，轨道与主干路网络较密。

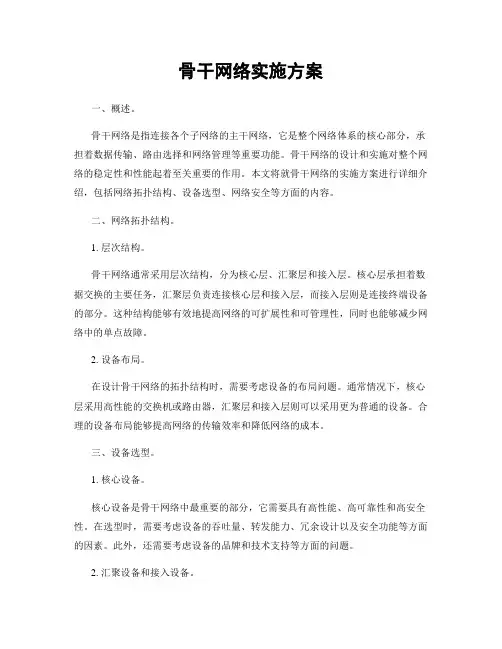

骨干网络实施方案
骨干网络实施方案一、概述。
骨干网络是指连接各个子网络的主干网络，它是整个网络体系的核心部分，承担着数据传输、路由选择和网络管理等重要功能。
骨干网络的设计和实施对整个网络的稳定性和性能起着至关重要的作用。
本文将就骨干网络的实施方案进行详细介绍，包括网络拓扑结构、设备选型、网络安全等方面的内容。
二、网络拓扑结构。
1. 层次结构。
骨干网络通常采用层次结构，分为核心层、汇聚层和接入层。
核心层承担着数据交换的主要任务，汇聚层负责连接核心层和接入层，而接入层则是连接终端设备的部分。
这种结构能够有效地提高网络的可扩展性和可管理性，同时也能够减少网络中的单点故障。
2. 设备布局。
在设计骨干网络的拓扑结构时，需要考虑设备的布局问题。
通常情况下，核心层采用高性能的交换机或路由器，汇聚层和接入层则可以采用更为普通的设备。
合理的设备布局能够提高网络的传输效率和降低网络的成本。
三、设备选型。
1. 核心设备。
核心设备是骨干网络中最重要的部分，它需要具有高性能、高可靠性和高安全性。
在选型时，需要考虑设备的吞吐量、转发能力、冗余设计以及安全功能等方面的因素。
此外，还需要考虑设备的品牌和技术支持等方面的问题。
2. 汇聚设备和接入设备。
汇聚设备和接入设备在选型时，需要根据网络的规模和需求来确定。
通常情况下，汇聚设备需要具有较高的端口密度和较强的安全功能，而接入设备则需要具有良好的扩展性和管理性。
在选型时，也需要考虑设备的成本和维护成本等因素。
四、网络安全。
网络安全是骨干网络实施方案中非常重要的一部分。
在设计骨干网络时，需要考虑安全防护、访问控制、数据加密等方面的问题。
此外，还需要考虑网络监控和故障处理等方面的内容，以保障网络的安全和稳定运行。
五、总结。
骨干网络是整个网络体系中至关重要的一部分，其设计和实施方案需要充分考虑网络的性能、可靠性和安全性等方面的问题。
通过合理的网络拓扑结构、设备选型和网络安全措施，能够有效地提高网络的运行效率和降低网络的运维成本，从而实现网络的稳定和可持续发展。
NGB骨干网络设计分析与思考
进行 多业务 的承载 ，要 有区分的保证所承载 的重要业务 的服 务质量 ，从而真正构建高效率 的全业务一体化 的 ｌ Ｐ骨干网平
台。
Hale Waihona Puke ７Ｎ ． ＧＢ骨干网络应具有 良好 的可维护性。全方位的网络 管理降低 网络维护难度 ， 缩减日常运维工作量 ， 降低运维成本 ； 丰 富的业务 网管 实现 业务快速部署 和监 控 ，快速响应客户 业 务 ，提升企业竞争力。
５ 可靠 性考 虑。核心 网 实现物 理链路 和路 由 １１ 份 ， ． ：备
长 ，故对运 营商网络提 出了更高的质量和带 宽要求 。需要 网
络更高速 ，更智能 ，更安全和 可管理。 当宽带流 媒体 和互动 多媒体业务 越来越被视 为未来网络 的主要业 务时 ，这种 变化 对下一代 网络 结构和节点技 术也会带来 的深 刻影响。这种 变
５Ｎ ． ＧＢ骨干网络应具有高可靠性。一方面 ，网络 中使用 的设 备应具有 高可靠性 ，设备 的公 用模块 ，如交换模 块、控
使 网络满足业务发展的要求。
制管理模块 、电源模 块、风扇等应 支持 热在线冗余备 份 ； 设
备应 支持完 整、先 进、成 熟的系统软硬 件 ，其各项技术应 保 证具 有开放性 、可移 植性、兼容性和可 扩展 性 ； 单机 的系统 可 用度不小于 ９ ．９ ％。另一方面 ，网络 系统设计应具 有高 ９９ ９ 可靠 性 ，网络系统合理 设计网络架构 ，制定 可靠 的网络备 份
核心层 满足 大容量 、高可 靠性和 多业务 承载需 求。采 用 ４ ｊ０ ＷＤＭ＋ Ｔ ０１ Ｇ Ｄ Ｏ Ｎ的方式组成核心光传输 网。核心 网采用
ＴＲ Ｓ 组成 核心数据节 点，核心 光节点组成物理 的环状光纤链
西山煤电集团骨干网络改造方案设计
做到 网关 冗余 ， 而 大 幅提 高 生 产 网业 务 的 可靠 性 ， 从 达到 西 山煤 电集 团对生 产业 务连续 性 的要 求 。 ．
选 择本 次 的方 案进行 改 造 ， 集 团骨 干 网整 网的 使
工程师
太原
０ ０ ５ ３０ ３Fra bibliotek２１ ０ ０年第 １ Ｏ期
席小红： 西山煤 电集 团骨干 网络 改造 方案设 计
矿级 生产 网和 信 息 网的 隔 离 在各 矿 级 核 心 交 换
机逻 辑 隔离 ， 增 的核 心交 换机 与原 有 的核心 交换 机 新
通过 采用 负 载 均 衡 应 用 优 化 设 备 Ｓｃａ － Ｓ ｅＰｔ Ａ Ｅ， ｈ 实现 数据 中心 的性 能保 护 ， Ｓ Ａ Ｅ部 署在 数据 中心 前端 的优 势可 以很 好地 分 担 服 务 器 的 非 关键 应 用 对 服 务 器 的性 能 影 响 ， 可 以在处 理大 量并 发访 问连 接 时进 也 行 智 能 的连接 复用 、Ｃ Ｔ Ｐ优 化 、Ｓ ＳＬ优化 。
应 的优 化 改 造 方 案 。
关 键 词 网络 ； 交换 机 ； 安全 ； 数据 ； 互联 网 ； 化 方案 优
中 图分类 号 ： Ｄ ５ 文献 标识码 ： Ｔ ６５ Ａ 文 章编 号 ：６ ２—０ ５ （ ０ ０ １ ０ ４ ０ １７ ６ ２ ２ １ ）０— ０ ８— ３
１ 西 山信 息骨 干 网络现状
原有各二级单位上联时 ， 缺乏安全保护 ， 一旦一
个 矿发 生蠕虫 木 马等安 全威胁 ， 全威 胁很容 易扩 散 安 到其 它矿 。
门户 网站 ” 。为 公 司 的生 产 、 全 、 公 方 面提 供 等 安 办 了可靠 的信 息平 台 。 随着信 息技 术 的不断 发展 ， 团公 司业务 的不 断 集
