X射线实时成像分辨率
国内外X射线数字成像检测技术标准比对分析
国内外X射线数字成像检测技术标准比对分析发布时间：2022-06-08T10:43:49.339Z 来源：《福光技术》2022年12期作者：孙俊安雯雯朱卫明[导读] X射线数字成像检测技术是一种具有强大图像处理功能的检测技术，是图像处理技术与X射线技术的有机融合。
新疆科达同鑫检测技术有限公司新疆昌吉市 831199摘要：X射线数字成像检测技术是一种具有强大图像处理功能的检测技术，是图像处理技术与X射线技术的有机融合。
现如今，这一技术已经广泛运用于各个领域中，包括：工业生产制造、化工产品生产、建筑工程行业等，体现出无材料消耗。
储存便捷、效率较高、数字图像可交换等应用优势。
为了更透彻地发挥技术优势，本次对这一技术的标准条例进行对比分析，通过对我国、美国、欧洲国家与国际标准的比对分析，为进一步探索X射线数字成像检测技术标准体系建设提供借鉴。
关键词：国内外X射线；数字成像检测；技术标准；比对一、X射线数字成像检测技术标准“标准”就是指对某项具有重复性特征的事物作出的统一规定，也是经过多方面机构一致协商出的、对某事物的结果进行评价的依据，也可以理解为是生产实践中依靠经验不断总结与概括得到依据。
一般来说，标准可以分为管理标准、信息标准与技术标准。
本次比对的X射线数字成像检测技术标准属于典型的技术标准，是这一技术运用于无损检测中的依据，技术人员可以根据技术标准评价检测对象的质量，完成各项不同目标的检测过程，确保检测流程规范、检测数据精准。
二、国内外X射线数字成像检测技术标准（一）我国X射线数字成像检测技术标准关于X射线数字成像检测技术的标准体系，我国政府及有关部门从九十年代开始关注这方面的建设，并且根据工业生产实际情况及其需求，开始制定标准体系，具体包括：（1）GB/T19293-2003 对接焊缝X射线实时成像检测法；（2）GB/T 21356-2008 无损检测计算机射线照相系统的长期稳定性与鉴定方法；（3）GB/T26642-2011 无损检测金属材料九三级射线照相检测方法；（4）GB/T 23909.3-2009 无损检测射线透视检测金属材料X和咖玛射线透视检测总则。
DR技术参数及要求
DR技术参数及要求DR技术（数字化放射技术）是一种将X射线转化为数字信号进行成像的技术。
它已经取代了传统的胶片成像技术，成为放射学诊断的主要工具之一、以下是DR技术的一些常见技术参数及要求。
1.分辨率：DR技术的分辨率是指系统能够区分的最小物体的大小。
通常以线对线对比度或点对点分辨率表示。
高分辨率有助于更准确地识别小的病灶或病变。
2.灵敏度：DR技术的灵敏度是指系统对X射线的响应程度。
灵敏度越高，系统对低剂量X射线的响应就越好，从而可以减少患者暴露于辐射的风险。
3.动态范围：DR技术的动态范围是指系统能够处理的亮度差异范围。
较大的动态范围可以更好地显示高亮度和低亮度区域的细节，从而提高图像的诊断能力。
4.噪声：DR技术的噪声是指图像中的随机变化。
较低的噪声有助于提高图像的质量和可读性。
5.曝光剂量：DR技术的曝光剂量是指患者在成像过程中暴露于X射线的剂量。
要求曝光剂量尽可能低，以减少患者的辐射风险。
6.成像速度：DR技术的成像速度是指从X射线暴露到图像显示所需的时间。
快速的成像速度可以提高工作效率，减少患者的不适感。
7.图像存储和传输：DR技术的图像存储和传输要求能够将数字图像保存在电子媒体上，并能够快速、安全地传输到其他地点进行远程诊断。
除了以上技术参数，DR技术还有一些其他的要求：1.设备可靠性：DR设备需要具备稳定可靠的性能，以确保图像的质量和准确性。
2.操作便捷性：DR设备应该易于操作，操作人员应该能够快速、准确地完成成像过程。
3.维护成本：DR设备的维护成本应该尽可能低，以降低设备的运营成本。
4.兼容性：DR设备应该能够与其他医疗设备和信息系统无缝集成，以方便医生的工作和信息的共享。
总结起来，DR技术的技术参数和要求包括分辨率、灵敏度、动态范围、噪声、曝光剂量、成像速度等方面的要求。
此外，设备的可靠性、操作便捷性、维护成本和兼容性也是DR技术的重要考虑因素。
这些技术参数和要求的不断改进和满足，将进一步提高DR技术的临床应用价值和诊断效果。

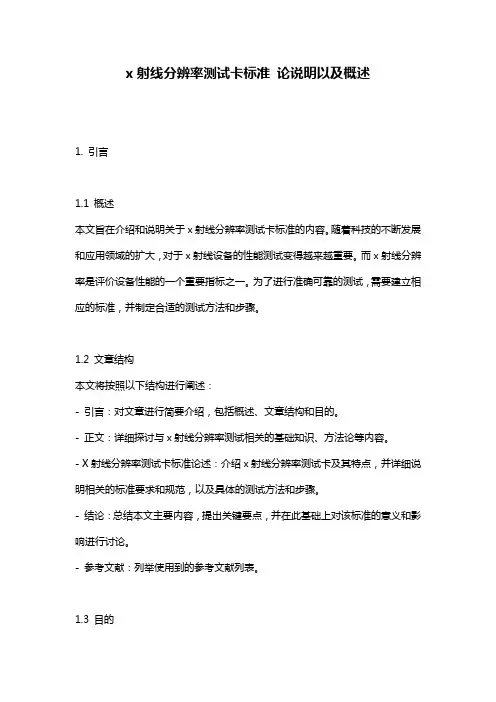

x射线分辨率测试卡标准_论说明以及概述
x射线分辨率测试卡标准论说明以及概述1. 引言1.1 概述本文旨在介绍和说明关于x射线分辨率测试卡标准的内容。
随着科技的不断发展和应用领域的扩大，对于x射线设备的性能测试变得越来越重要。
而x射线分辨率是评价设备性能的一个重要指标之一。
为了进行准确可靠的测试，需要建立相应的标准，并制定合适的测试方法和步骤。
1.2 文章结构本文将按照以下结构进行阐述：- 引言：对文章进行简要介绍，包括概述、文章结构和目的。
- 正文：详细探讨与x射线分辨率测试相关的基础知识、方法论等内容。
- X射线分辨率测试卡标准论述：介绍x射线分辨率测试卡及其特点，并详细说明相关的标准要求和规范，以及具体的测试方法和步骤。
- 结论：总结本文主要内容，提出关键要点，并在此基础上对该标准的意义和影响进行讨论。
- 参考文献：列举使用到的参考文献列表。
1.3 目的本文旨在对x射线分辨率测试卡标准进行论述和说明，以便在实际应用中能够准确评估x射线设备的性能表现。
同时，通过对该标准的讨论，使读者深入了解其意义和影响，并为相关领域的研究与开发提供参考依据。
2. 正文X射线分辨率测试卡是一种用于评估X射线设备分辨率性能的标准工具。
通过对X射线图像中显示的测试卡进行定量分析，可以准确测量出X射线系统的分辨率。
本文将详细介绍X射线分辨率测试卡的标准和要求，并说明相关的测试方法和步骤。
X射线分辨率测试卡介绍X射线分辨率测试卡通常由一系列具有不同空间频率的线条或格栅组成。
这些格栅会在X射线系统中放置，然后通过拍摄获得相应的X射线图像。
通过对图像中的格栅进行观察和测量，可以获得系统的分辨率性能。
标准要求和规范针对X射线分辨率测试卡，存在一系列标准要求和规范，以确保测试结果的准确性和可比性。
其中包括：- 标准化的格栅设计：为了使不同设备之间的比较有效，标准要求使用统一设计规范生产格栅。
- 空间频率范围：定义了格栅中包含的空间频率范围，以适应不同应用领域对分辨率的需求。

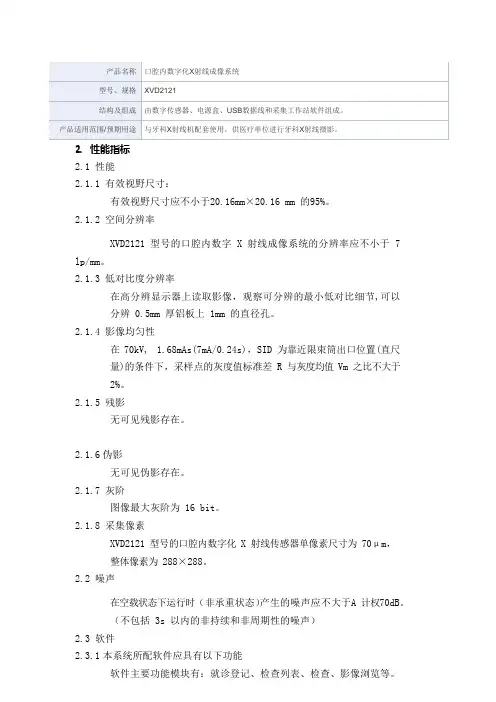

口腔内数字化X射线成像系统产品技术要求深圳帧观德芯科技
2.性能指标2.1性能2.1.1有效视野尺寸：有效视野尺寸应不小于20.16mm×20.16 mm 的95%。
2.1.2空间分辨率XVD2121 型号的口腔内数字 X 射线成像系统的分辨率应不小于 7 lp/mm。
2.1.3低对比度分辨率在高分辨显示器上读取影像，观察可分辨的最小低对比细节,可以分辨 0.5mm 厚铝板上 1mm 的直径孔。
2.1.4影像均匀性在 70kV, 1.68mAs(7mA/0.24s)，SID 为靠近限束筒出口位置(直尺量)的条件下，采样点的灰度值标准差 R 与灰度均值 Vm 之比不大于2%。
2.1.5残影无可见残影存在。
2.1.6伪影无可见伪影存在。
2.1.7灰阶图像最大灰阶为 16 bit。
2.1.8采集像素XVD2121 型号的口腔内数字化 X 射线传感器单像素尺寸为70μm，整体像素为288×288。
2.2噪声在空载状态下运行时（非承重状态）产生的噪声应不大于A 计权70dB。
（不包括 3s 以内的非持续和非周期性的噪声）2.3软件2.3.1本系统所配软件应具有以下功能软件主要功能模块有：就诊登记、检查列表、检查、影像浏览等。
1）就诊登记提供快速登记信息进入检查的通道，主要录入信息为就诊人员姓名、性别、年龄、出生日期、手机号，以及患者编号、检查号、就诊号等附加信息。
2）检查列表可查看所有或按指定条件查询加载本地登记的患者检查信息，在数据列表中可观察到检查的患者基本信息（如：姓名、性别、年龄、检查时间），并能预览指定检查下已接受的摄影影像。
提供就诊登记、检查执行、检查编辑、阅片、导出、打印、锁定和删除等操作。
3）检查可选择待摄影牙位进行拍照准备；同一个牙位支持多次拍摄；当牙位影像结果只有一份影像时可对牙位拍摄影像进行快速删除，更换牙位的操作；选择已曝光的牙位进行浏览查看影像。
4）浏览支持对选择的影像进行图像处理的操作，也能根据牙位影像进行对比观察，并在浏览界面中提供导出影像文件的支持。
X射线检测成像图像的观察与评定
资料来源于：http:
资料来自：
(1)标定方法将经过计量的或已知精确尺寸的试
件(如铅质标尺)紧贴在被检焊缝的一侧与焊缝 同时成像。用计算机提供的测量方法多次测量 图像上试件的尺寸，并放大或缩小比例，当测 量值趋近于某一定值时，表示图像评定尺的标 定结果准确。 (2)标定规定GB/T19293-2003规定：每次评定 前，应做一次标定。连续检验时，在透照工艺 一致的条件下，每一条同类型的需坪定的焊缝 检验图像中，应至少有一幅图像是具有校验图 像标定尺的。GB17925-1999规定：气瓶型号 和检测工艺改变后，应重新进行标定。
资料来自：
资料来自：
培训内容应包括：X射线实时成像检测系统
的结构、X射线机的操作与调整、机械传输 机构操作控制、成像系统软件使用、检测标 准的熟悉与掌握、电脑系统操作、图像识别 与评定、缺陷尺寸测量、资料的编排和储存 及安全防护等。
资料来自：
观察检验图像应在柔和的环境下进行，图像
显示器屏幕应清洁、无斑痕、无明显的光线 反射。
资状态下，图像
是以正像方式显示的，也称正片，这点与射 线照相法的底片正好相反，射线照相法的底 片是负像显示，也称负片。射线照相底片中 产品为较淡影像(白色)，母材为黑色，缺陷 (除夹钨外)为黑色影像；X射线实时成像在 显示屏上显示的图像中产品为黑色影像，母 材为较淡影像(白色)，缺陷(除夹钨外)为白 色影像；影像越白，缺陷深度尺寸越大，
资料来自：
从事X射线实时成像检验的人员应满足下列要求。 (1)应根据相应标准通过考核，取得射线检测中级或 高级资栺，并需通过本检验方法的技术培训后，方 可进行相应的工作。 对于该条要求，GB/T19293-2003和GB 17925-1999 两个检测标准相同。 (2)GB/T19293-2003标准规定，图像评定人员在评 定前应进行图像灰度分辨能力的适应训练，要求在 36个灰度块中能分辨出4个连续变化的灰度块。 GB17925—1999标准规定，图像评定人员在评定前 应进行显示屏视觉适应能力的训练。该检验方法的
X射线实时成像系统分辨率及其影响因素
Ｘ射线实时成像系统分辨率及其影响因素X射线实时成像系统分辨率及其影响因素X射线实时成像系统是一种广泛应用于医学、安全检查和材料研究等领域的重要工具。
它能够提供高分辨率的X射线图像，以帮助人们观察和分析被研究对象的内部结构。
本文将探讨X射线实时成像系统的分辨率以及影响分辨率的因素。
一、X射线实时成像系统的分辨率X射线实时成像系统的分辨率是指其图像能够显示出的最小细节尺寸。
分辨率的高低决定了图像的清晰度和细节的可见程度。
X射线产生自物体对射线的吸收和散射，图像的分辨率取决于射线穿透物体的能力以及记录和显示系统的性能。
二、影响X射线实时成像系统分辨率的因素1. 射线源的能量和强度：射线源的能量和强度决定了射线穿透物体的能力。
能量越高、强度越大的射线能够穿透更厚的物体，从而提高分辨率。
2. 探测器的几何尺寸：探测器的几何尺寸对分辨率有直接影响。
较小的探测器可以更细致地记录射线经过物体后的强度变化，从而提高分辨率。
3. 探测器的灵敏度：探测器的灵敏度决定了其对射线的响应能力。
较高的灵敏度意味着探测器可以检测到较低强度的射线，从而提高分辨率。
4. 散射和吸收：物体对射线的散射和吸收会影响成像系统的分辨率。
散射和吸收现象越小，图像的细节就越清晰，分辨率就越高。
5. 图像处理算法：图像处理算法的质量对分辨率有影响。
优化的图像处理算法可以减少图像中的噪声和伪影，提高分辨率。
6. 成像系统的稳定性：成像系统的稳定性也会对分辨率产生影响。
稳定的系统可以减少图像中的抖动和模糊，提高分辨率。
三、提高X射线实时成像系统分辨率的方法1. 提高射线源的能量和强度：通过增加射线源的能量和强度，可以提高穿透物体的能力，从而提高分辨率。
2. 优化探测器的性能：对探测器进行改进，如减小探测器的几何尺寸、提高灵敏度等，可以提高分辨率。
3. 减少散射和吸收现象：通过优化束流控制和散射校正等措施，可以减少物体对射线的散射和吸收，提高分辨率。
X射线数字成像检测系统
X射线数字成像检测系统X射线数字成像检测系统(XYG-3205/2型)一、设备基本说明X射线数字成像系统主要是由高频移动式(固定式)X射线探伤机、数字平板成像系统、计算机图像处理系统、机械电气系统、射线防护系统等几部分组成的高科技产品。
它主要是依靠X射线可以穿透物体，并可以储存影像的特性，进而对物体内部进行无损评价，是进行产品研究、失效分析、高可靠筛选、质量评价、改进工艺等工作的有效手段。
探伤机中高压部分采用高频高压发生器，主机频率40KHz为国际先进的技术指标。
连续工作的高可靠性，透照清晰度高，穿透能力强，寿命长，故障率低等特点。
X光机通过恒功率控制持续输出稳定的X射线，波动小，保证了优质的图像质量。
高频技术缩短了开关机时间，有助于缩短检测周期，提高工作效率。
数字平板成像采用美国VEREX公司生产的Paxscan2530 HE型平板探测器，成像效果清晰。
该产品已经在我公司生产的多套实时成像产品中使用，性能稳定可靠。
计算机图像处理系统是我公司独立自主研制开发的、是迄今为止国内同行业技术水平最高的同类产品。
主要特点是可以根据不同行业用户的需求，编程不同的应用界面及图像处理程序，利用高性能的编程技术，使操作界面简单易懂，最大限度的减少操作步骤，最快速度的达到操作人员的最终需求。
机械传动采用电动控制、无极变速，电气控制采用国际上流行的钢琴式多功能操作台，将本系统中的X射线机控制、工业电视监视、机械操作等集中到一起，操作简单、方便。
该系统的自动化程度高, 检测速度快，极大地提高了射线探伤的效率，降低了检验成本，检测数据易于保存和查询等优点，其实时动态效果更是传统拍片法所无法实现的，多年来该系统已成功应用于航空航天、军事工业、兵器工业、石油化工、压力容器、汽车工业、造船工业、锅炉制造、制管行业、耐火材料、低压铸造、陶瓷行业、环氧树脂材料等诸多行业的无损检测中。
本系统的技术、质量、性能都居于国内领先水平。
2004年由于在成像应用技术方面取得的成绩，被确定为国家X射线实时成像检测系统高技术产业化示范工程基地。
X射线数字实时成像通用检测工艺
1. 制定依据及适用范围1.1 本工艺的编制遵循GB/T17925-2011气瓶对接焊缝X射线数字成像检测标准要求。
1.2 本工艺适用范围1.2.1本工艺适用于对接焊缝实时成像射线检测。
1.2.2焊接方法为自动、手工气体保护焊、等离子焊接的对接接头射线检测。
1.2.3母材厚为2.0mm～20mm的钢金属材料制成的气瓶对接焊缝X射线数字成像检测。
1.2.4射线检测技术等级为AB级----中灵敏度检测技术。
2. 探伤人员资格2.1 从事射线数字成像检测检测的人员，取得相应项目和等级的特种设备无损检测人员资格后方可进行相应的检测工作。
2.2 检测人员应具有与本检测技术有关的技术知识和掌握相应的计算机基本操作方法。
2.3检测人员的视力适应能力要求检测应在1min内识别灰度测试图像中的全部灰度级别。
测试图像参照GB/T17925-2011标准(附录A) 。
3. X射线数字成像检测系统3.1系统组成要求3.1.1 X 射线机能根据被检测气瓶的材质、母材厚度、透照方式和透照厚度选择X射线机的能量范围；射线管有效焦点在检测时不应大于3.0mm。
3.1.2 X射线探测器本公司采用丹东XYG-22503型号数字成像系统探伤，该设备采用图像增强型探测器，事实能满足制造条件要求。
3.1.3计算机系统计算机基本配臵应与所采用的射线探测器和成像系统的功能相适应。
宜配备较大容量的内存和硬盘、较高清晰度显示器以及网卡、纸质打印机、光盘刻录系统等。
3.1.4计算机操作系统计算机操作系统应为全中文Windows操作系统具有支持工件运动跟踪控制、图像处理、图像辅助评定等功能与工作相应软件相匹配。
3.1.5计算机图像采集、图像处理系统计算机系统工作软件应具有系统校正、图像采集、图像处理、缺陷几何尺寸测量、缺陷标注、图像存储、辅助评定和检测报告打印等功能并存。
3.1.6图像存储格式3.1.6.1图像存储尽量采用通用、标准的图像存储格式。
