盾构机刀盘材料选用
盾构机械刀盘设计中的材料与优化分析
盾构机械刀盘设计中的材料与优化分析盾构机械刀盘是在地下工程中使用的重要工具，它承担着掘进、支护和排土的任务。
在盾构机械刀盘设计中，材料的选择和优化分析是关键的因素之一。
本文将对盾构机械刀盘设计中涉及的材料和优化分析进行详细探讨。
1. 材料选择在盾构机械刀盘的设计中，一般采用高强度、高耐磨性的材料来确保其在复杂地质环境下的可靠性和耐久性。
以下是在盾构机械刀盘设计中常用的材料：1.1 钢材：一般选择优质的耐磨钢，如国内的42CrMo等，具有高强度、高硬度和良好的耐磨性能。
1.2 合金材料：常用的合金材料有硬质合金和高速钢。
硬质合金具有高硬度、高耐磨性和较好的韧性，适用于切削和磨损较大的部位；高速钢具有高硬度、高切削性能和较好的韧性，适用于切削和磨损较小的部位。
1.3 复合材料：复合材料由两种或更多种材料组合而成，具有材料各自优点的综合性能。
可以根据具体的工程要求选择合适的复合材料，如钢与陶瓷的复合材料、钢与橡胶的复合材料等。
2. 材料优化分析在盾构机械刀盘的设计中，材料的选择之外，还需要进行优化分析，以确保刀盘在使用过程中的稳定性和效率。
以下是一些常用的材料优化分析方法：2.1 综合性能评价：通过评估材料的硬度、韧性、耐磨性、耐蚀性等综合性能，选择最适合的材料。
可以使用材料试验和数值模拟等方法进行综合性能评价。
2.2 材料强度分析：通过材料的强度参数（如抗拉强度、屈服强度等）和应力分析，评估材料在工作环境下的稳定性。
可以使用强度理论和有限元分析等方法进行材料强度分析。
2.3 优化设计：在材料选择和刀盘结构设计时，综合考虑材料的机械性能、梁端受力和变形等因素，以最小化刀盘的质量和尺寸，提高刀盘的效率和使用寿命。
同时，盾构机械刀盘的设计还要考虑与其他部件的匹配、制造和维修的方便性等因素。
只有在材料选择和优化分析的基础上，才能设计出安全可靠、高效耐用的盾构机械刀盘。
总结起来，盾构机械刀盘设计中的材料选择和优化分析是确保盾构机械刀盘能够在复杂地质环境下安全、高效工作的关键因素。
盾构关键部件刀盘结构及耐磨材料及加工
刀盘结构及耐磨材料
提纲
一、刀盘结构介绍 二、刀盘制作过程介绍 三、不同厂家刀盘展示
整理课件
盾构机是在地面以下暗挖隧洞的一种机械设备，主要是通过刀盘对掌子 面岩土进行开挖。其中刀盘的主要功能是：
1、开挖掌子面岩土； 2、稳定掌子面；
3、搅拌土体。
整理课件
一、刀盘结构
盾构机在施工过程中会遇到各种不同地层，如淤泥、粘土、砂层、软 岩、硬岩等式。作为盾构关键部件之一的刀盘工作环境恶劣，受力复杂。 刀盘结构形式与工程地质情况密切相关，不同地层应采用不同的刀盘结构 形式。
整理课件
刀具布置方式：同心圆布置和阿基米德螺旋线布置方式 。
刀间距
整理课件
典型刀盘的刀具布置：
中心滚刀：8把，刀间距：90mm，刀 高：175mm 正面滚刀：22把，刀间距：95mm， 刀高：175mm。 边缘滚刀：8把 切刀：64把，刀间距：150mm，刀宽 ：160mm，刀高：140mm 边缘刮刀：32把（左右各16把） 保径刀：8把 刀盘开挖直径：6280mm 边缘刮刀开挖直径：6270mm 保径刀开挖直径：6260mm 刀盘外径：6250mm
此处焊缝要求等级为Ⅰ级，焊 接前预热温度为150～200℃，焊 接工艺参数：ER50-6，φ1.2， I=240～330A，U=24~33V, L=15～20L/MIN；焊接时严格控 制层间温度150 ～ 250 ℃；然后 将其余的刀盘主体结构板点焊、 加焊。
整理课件
刀盘主体结构焊接完成后需要经过去应力处理：铸造支腿需要经过 时效处理；焊接支腿结构形式刀盘需要经过退火处理。 在机加工之前需要进行喷砂、喷漆处理。 刀盘转加工
刀盘与前盾间隙为 30mm，刀盘厚度与土 舱长度有关。

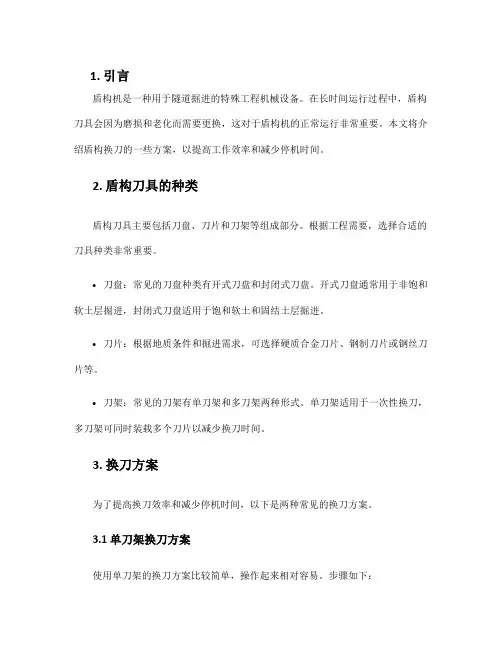

盾构换刀方案
1. 引言盾构机是一种用于隧道掘进的特殊工程机械设备。
在长时间运行过程中，盾构刀具会因为磨损和老化而需要更换，这对于盾构机的正常运行非常重要。
本文将介绍盾构换刀的一些方案，以提高工作效率和减少停机时间。
2. 盾构刀具的种类盾构刀具主要包括刀盘、刀片和刀架等组成部分。
根据工程需要，选择合适的刀具种类非常重要。
•刀盘：常见的刀盘种类有开式刀盘和封闭式刀盘。
开式刀盘通常用于非饱和软土层掘进，封闭式刀盘适用于饱和软土和固结土层掘进。
•刀片：根据地质条件和掘进需求，可选择硬质合金刀片、钢制刀片或钢丝刀片等。
•刀架：常见的刀架有单刀架和多刀架两种形式。
单刀架适用于一次性换刀，多刀架可同时装载多个刀片以减少换刀时间。
3. 换刀方案为了提高换刀效率和减少停机时间，以下是两种常见的换刀方案。
3.1 单刀架换刀方案使用单刀架的换刀方案比较简单，操作起来相对容易。
步骤如下：1.安全停机：在开始换刀前，确保盾构机已经停止运行，并采取相应的安全措施，如设置警示标识和隔离措施等。
2.卸下旧刀：使用专门的工具，将旧刀片和刀架从刀盘上卸下。
注意在操作过程中需要小心操作，以避免损坏刀盘。
3.清洁和检查：卸下旧刀后，对刀盘进行清洁和检查工作。
检查刀盘是否存在异常磨损或损坏情况，并及时修复或更换。
4.安装新刀：将新刀片和刀架安装到刀盘上，并确保安装牢固。
在安装过程中，要注意对刀片的正确安装方向和角度。
5.启动测试：完成换刀后，启动盾构机进行测试运行，确保新刀片的正常使用。
3.2 多刀架换刀方案多刀架换刀方案可以大大缩短停机时间，提高工作效率。
具体步骤如下：1.安全停机：同样，首先需要对盾构机进行安全停机并采取相应的安全措施。
2.卸下旧刀：使用专门的工具，将旧刀片逐个从刀盘上卸下，并将它们安置在刀架上。
这样可以保证刀片在换装过程中不受损坏。
3.清洁和检查：同样需要对刀盘进行清洁和检查工作，确保刀盘和刀架的状态良好。
4.安装新刀：逐个将新刀片和刀架安装到刀盘上，并确保安装稳固。
盾构机刀盘设计及优化方法研究
盾构机刀盘设计及优化方法研究盾构机是一种用于地下隧道工程的重要设备，而刀盘是盾构机的核心组成部分之一。
刀盘的设计及优化方法研究对于提高盾构机的施工效率和工程质量具有重要意义。
本文将围绕这一主题展开研究，探讨盾构机刀盘的设计原则、刀盘形式选择、刀具材料、刀具布置以及刀盘优化方法等内容。
首先，盾构机刀盘的设计需要考虑以下几个原则：结构简单合理、适应性强、安全可靠、易于维护和更换、满足工程要求等。
刀盘应具有良好的刀具布置和刀具形式选择，以实现盾构机在施工过程中的高效率、低能耗和高质量。
刀盘形式的选择是刀盘设计的重要环节。
根据不同的工程需求和地质条件，可选择单刀盘、双刀盘、双层刀盘等不同形式。
单刀盘适用于较软的地层，双刀盘适用于较硬的地层，而双层刀盘则适用于有大块破碎岩体的地层。
刀具材料的选择对刀盘设计至关重要。
刀具材料应具备高硬度、高韧性、高耐磨性和耐腐蚀性等特性。
常见的刀具材料有高硬度合金、碳化钨和人造单晶等。
此外，刀具材料的热处理也是刀盘设计中的一个重要环节，可以通过调整热处理工艺来提高刀具的硬度和耐磨性。
刀具布置是盾构机刀盘设计中的核心问题之一。
刀具的布置应满足刀具数量适当、刀具间隔均匀以及刀具的安装和更换方便等要求。
合理的刀具布置可以有效地提高切削效率和切削质量，减少能耗和刀具磨损。
刀盘优化方法是盾构机刀盘设计的关键内容。
盾构机刀盘的优化可以通过对刀具数量、刀具材料、刀具布局以及刀盘内部流场等进行综合分析和优化设计。
例如，可以通过流场分析和模拟技术来优化刀具布局，改善切削效果和流动性。
另外，还可以利用多目标优化方法对刀具数量、刀具材料和刀具布局等进行优化，以求在满足工程要求的前提下最大程度地提高施工效率和工程质量。
总之，盾构机刀盘设计及优化方法的研究对于提高盾构机的施工效率和工程质量非常重要。
刀盘设计应考虑刀盘的结构、刀具材料、刀具布置以及刀盘优化方法等因素，以满足工程要求，并在减少能耗和刀具磨损的前提下提高切削效率和切削质量。
盾构关键部件刀盘结构及耐磨材料及加工 共54页
辐条式 （开口率大）
8
辐板式（开口率居中）
具体应用哪种形式刀盘应根据施工条件及地质情况等因素决定，一般 而言，土压平衡盾构根据地质条件可选用辐条式、面板式和辐板式，泥水 平衡盾构一般采用面板式或辐板式。
3、刀盘与切口环的位置关系
刀盘与切口环的位置关系有三种形式， Ø刀盘位于切口环内，主要适用于软弱地层； Ø刀盘外沿凸出切口环，适用于土质范围较宽； Ø刀盘与切口环对齐，适用范围居中。
刀盘与前盾间隙为 30mm，刀盘厚度与土 舱长度有关。
4、刀盘支承方式
刀盘支承方式可分为中心支承式、中间支承式、周边支承式三种 。支承方式与盾构直径、土质对象、螺旋输送机、土体粘附状况等 因素有关。
刀盘不同支承方式的性能对比表
5、刀具
刀盘上配置有不同类型刀具，使盾构机能适应软土到硬岩各种地层的掘进 。 滚压类刀具：单刃滚刀、双刃滚刀、三刃滚刀等。 切削类刀具：切刀、刮刀、齿刀、保径刀、超挖刀、中心鱼尾刀、贝壳刀等 。
二、刀盘制作过程
下料-刀盘体铆焊－机加－刀座铆焊－刀具安装－组装调试
刀盘焊接内容包含：刀 盘主体结构、刀箱、刀 座、管路焊接、耐磨板 等；
主体结构焊接主要 分辐条与面板结构焊接
、支腿等焊接。
1、焊接结构顺序及辅助工装使用
焊接结构要求：刀箱、支腿、辐条与大圆环及面板等焊接同步进 行；然后将各零部件组焊。 刀盘支腿、支腿与面板以及支腿与法兰之间的焊缝为I级焊缝，所 有刀箱焊缝以及刀箱与面板连接的焊缝为II级焊缝；其余未注焊缝 为Ⅲ级； 所有I级、Ⅱ级焊缝应进行100%UT检测，按JB4730合格进行验收; 所有Ⅲ级焊缝应进行20%UT检测，整体焊缝应作100%MT检测， 都按JB4730-Ⅲ级为合格进行验收。
盾构机刀盘刀片材料与结构性能研究
盾构机刀盘刀片材料与结构性能研究一、引言盾构机作为一种用于地下隧道建设的重要工程设备，其刀盘刀片是其关键部件之一。
刀盘刀片的材料与结构性能对盾构机的工作效率、稳定性以及安全性都具有重要影响。
因此，对盾构机刀盘刀片的材料与结构性能进行深入研究是十分有必要的。
二、刀盘刀片的材料研究1. 材料选择刀盘刀片的材料需要具备一定的硬度、强度和耐磨性。
目前常见的材料包括合金钢、高速钢、硬质合金等。
在选择材料时，需要综合考虑刀片的工作条件、切削力以及切削速度等因素，以确保刀片在长时间工作中具有较好的性能表现。
2. 材料处理为提高刀盘刀片的材料性能，可以采用多种材料处理技术，如热处理、表面处理等。
热处理可以通过调控材料的组织结构和硬度，提高刀片的耐磨性和强度；表面处理可以形成一层保护性涂层，增加刀片的磨损抗性。
三、刀盘刀片的结构性能研究1. 刀片形状刀片的形状对其切削效果和寿命有直接影响。
目前常见的刀片形状包括圆形、方形、三角形等。
研究各种形状刀片在不同地质条件下的切削效果，可以优化刀片结构设计，提高刀片的使用寿命和切削效率。
2. 刀片连接方式刀片的连接方式直接关系到刀盘的稳定性和刀片更换的便捷性。
目前常见的连接方式有机械连接和焊接连接。
研究不同连接方式在工作中的稳定性和可靠性，可以为刀盘刀片的结构设计提供技术支持。
3. 刀片与岩石的相互作用刀片在工作中与岩石之间存在摩擦、切削力等相互作用。
研究刀片与岩石的相互作用规律，可以为刀片的材料和结构性能提供优化方案，提高工作效率和切削质量。
四、实验与模拟方法1. 实验方法通过设计合理的实验方案，使用专门的实验设备，对刀盘刀片的材料和结构性能进行测试。
例如，可以利用材料测试设备测试刀片的硬度、强度等性能指标；利用磨损试验机对刀片的耐磨性进行评估等。
2. 模拟方法通过建立刀片与岩石相互作用的力学模型，使用计算机模拟软件进行仿真计算，预测刀片的工作性能。
例如，可以采用有限元分析方法对刀片在不同切削条件下的应力、变形等进行模拟计算，以评估刀片的结构稳定性。
盾构刀具选择详述
盾构机刀具配置是盾构机刀具设计中是非常重要的内容。
本论文着重介绍了刀具的种类和切削原理，同时针对不同的地层情况，提出刀具的具体配置方式。
针对盾构机在复合地层隧道掘进，解释了刀具配置的差异性、刀具配置的“矛盾”现象。
结合工程实例，在砂卵石地层中（尤其是含大直径漂石）长距离隧道掘进的工况下，提出了盾构机生产厂家关于刀具配置新的设计理念和思路。
最后提出了刀具配置设计中应考虑的因素。
1 、引言盾构机刀具的配置是盾构机刀具设计中是非常重要的内容，其配置是否适合应用工程的地质条件，直接影响盾构机的刀盘的使用寿命、切削效果、出土状况、掘进速度和施工效率。
2 、刀具种类和切削原理2.1、切刀（齿刀，刮刀）切刀是软土刀具，布置在刀盘开口槽的两侧，其切削原理是盾构机向前推进的同时，切刀随刀盘旋转对开挖面土体产生轴向（沿隧道前进方向）剪切力和径向（刀盘旋转切线方向）切削力，在刀盘的转动下，刀刃和刀头部分插入到地层内部，不断将开挖面前方土体切削下来。
切削刀一般适用于粒径小于400mm的砂、卵石、粘土等松散体地层。
2.2、先行刀（超前刀）先行刀是先行切削土体的刀具，超前切刀布置。
先行刀在设计中主要考虑与其它刀具组合协同工作。
先行刀在切刀切削土体之前先行切削土体，将土体切割分块，为切刀创造良好的切削条件。
先行刀的切削宽度一般比切刀窄，切削效率较高。
采用先行刀，可显著增加切削土体的流动性，大大降低切刀的扭矩，提高切刀的切削效率，减少切刀的磨耗。
在松散体地层，尤其是砂卵石地层先行刀的使用效果十分明显。
2.3、贝型刀贝型刀实质上是超前刀，盾构机穿越砂卵石地层，特别是大粒径砂卵石地层时，若采用滚刀型刀具，因土体屑松散体，在滚刀掘进挤压下会产生较大变形，大大降低滚刀的切削效果，有时甚至丧失切削破碎能力。
将其布置在刀盘盘圈前端面，专用于切削砂卵石。
2.4 、中心刀（鱼尾刀、双刃或三刃滚刀、锥形刀、中心羊角刀）在软土地层掘进时，因刀盘中心部位不能布置切刀，为改善中心部位土体的切削和搅拌效果，可在中心部位设计一把尺寸较大的鱼尾刀（羊角刀），一般鱼尾刀超前600 mm左右。
盾构机刀盘材料选择与性能评价
盾构机刀盘材料选择与性能评价随着城市化进程的加速，地下隧道建设日益增多。
盾构机作为地铁、隧道等地下工程施工的主要设备，其刀盘材料的选择及性能评价对于施工质量和效率起着重要作用。
本文将对盾构机刀盘材料的选择和性能评价进行详细讨论。
一、盾构机刀盘材料的选择在盾构机刀盘材料的选择中，主要考虑以下几个因素：1. 强度和硬度盾构机刀盘在施工过程中需要承受巨大的压力和冲击，因此材料的强度和硬度是选择的重要指标。
通常情况下，碳钢和合金钢是常用的刀盘材料。
碳钢具有较高的韧性和可塑性，但相对硬度较低；合金钢则强度和硬度相对较高，但韧性较差。
选择刀盘材料时需要根据具体的工程环境、土壤条件和切削要求进行综合考虑。
2. 耐磨性和耐腐蚀性盾构机在地下施工过程中，刀盘与土壤、岩石不断摩擦，容易产生磨损。
因此，耐磨性是选择刀盘材料时需要考虑的重要因素之一。
钢材表面的硬化处理、涂层材料的选用以及刀具设计的优化都可以提高刀盘的耐磨性。
此外，如果施工环境中存在腐蚀物质，如酸碱等，刀盘材料还需要具有一定的耐腐蚀性能。
3. 刀具可更换性刀盘材料的选择还需要考虑刀具可更换性。
由于盾构机刀盘的使用寿命有限，因此需要设计可更换的刀具。
合理设计刀具安装与拆卸结构，选用便于更换的材料，可以提高盾构机的施工效率。
二、盾构机刀盘材料性能评价对于盾构机刀盘材料的性能评价主要是通过实际的使用情况和试验数据进行分析。
以下为常用的性能评价指标：1. 切削效率切削效率是衡量刀盘材料性能的重要指标。
切削效率高意味着材料切削能力强，刀具寿命长，从而可以提高施工效率和降低成本。
2. 磨损速度磨损速度是盾构机刀盘材料性能评价中的重要指标之一。
通过测量刀具的磨损量以及使用时间，可以评估刀具的耐磨性能。
磨损速度低的材料具有更长的使用寿命，减少了因频繁更换刀具而造成的时间和成本的浪费。
3. 断裂强度断裂强度是刀盘材料的基本性能之一。
通过试验测定材料的断裂强度，可以判断刀具是否具有足够的强度来承受施加在其上的压力和冲击力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盾构机刀盘材料
一、工程概况
盾构机刀盘磨损主要原因为隧道穿越的地层主要为粘土沙，其中夹杂中粗砂、砾砂、卵石，砂性土摩擦阻力大，渗透性强，在盾构的推进挤压下水分很快排出，土体强度提高，故不仅盾构推进摩擦阻力大，而且开挖面土压力也较大，对刀盘的磨损会比较严重。
再者外缘刮刀基体耐磨性不够，磨损后造成硬质合金脱落，从而使刀盘承受直接磨损，另外绞龙的耐磨性对刀盘和轴承止水密封面的磨损有间接影响。
转场后将要面临更为严峻的地质构造。
本次修复需要综合考虑以上问题，制定合理的堆焊修复盾构机刀盘材料，恢复刀盘原有外型尺寸，有效减少非正常磨损，保证后续正常的施工质量和进度。
二、编制依据
1、盾构机相关图纸和数据。
2、盾构机现有磨损情况。
3、焊材说明书与焊接技术参数。
三、修复工艺以及盾构机刀盘材料选择
1、设计尺寸：
主视图外径Ф6260mm，剖视图B-B显示：环带直径6230mm，刀盘厚度为450mm，耐磨环带宽度160 mm厚度50mm，耐磨块原有数量56块均匀分布。
2、磨损情况：
周边磨损是所有盾构机的共同点，单边磨损量平均约10mm。
包括刀盘A-A 剖视图斜面。
盾构刀盘弧面镂空。
主切刀部分磨损严重，需连同刀座一起更换。
3、盾构机刀盘材料选用：
考虑到母材为Q235，属于中碳钢，本次耐磨堆焊必须采用抗裂性优良的焊材打底，故而选用北京固本焊丝打底材料。
为适应耐磨需要，耐磨层选用打击硬化材料，在盖面时采用高铬铸铁材料做盖面层，同时采用高铬铸铁材料焊接网格增加初期耐磨性。
4、测量工具：
制作辅助测量工具，以便对直径测量。
5、焊前处理：
焊接表面清洁，彻底去除泥沙、油渍，检查是否存在裂纹。
6、裸露结构部分需覆盖20MM厚钢板，然后按图纸尺寸恢复刀座位置焊接（预先割除原有边刮刀和耐磨块），其余部位除焊接耐磨块之外还要加装先行刀，包括面板，均匀分布。
耐磨块材质依据提供封样样块。
先行刀焊接26把。
耐磨群板的割
除和更换。
7、焊接打底层：
使用氧乙炔局部预热至250℃，奥氏体焊材打底焊接两层。
圆周分为6段，采用对角交叉焊接以避免变形，
8、堆焊耐磨层：
采用固本耐磨焊丝进行堆焊。
9、堆焊盖面层：
采用高铬铸铁材料继续堆焊至设计尺寸。
10、堆焊网格：
刀盘内侧搅拌筋板拉网堆焊。
刀盘周圈环块堆焊至设计尺寸。
推进面堆焊耐磨网格，材料高铬铸铁材料，间距80*80mm，焊缝高度5mm。
11、堆焊顺序：
四名焊工围绕周围均匀分布，同时焊接，要求工作内容相同。
12、完工验收：
测量焊接后的尺寸，测量周径允差＋－5mm。
面板网格高度。
刀座位置与中心尺寸.
场地作业条件配合，工棚、水电、照明、动力电源、仓库、吊运、技术部沟通协调、
13、焊材选用：
选用北京固本耐磨焊丝进行堆焊焊接，具有极高的抗磨损性能，完全可以满足低应力高磨损的要求。
四、盾构机刀盘焊接材料参数和工艺：
五、总结
采用北京固本耐磨焊丝，产品焊接在盾构机刀盘上可形成硬度HRC60的耐磨层，延长截齿工作寿命提高工作效率。
从而使盾构刀盘不用承受直接磨损，恢复刀盘原有外型尺寸，有效减少非正常磨损，保证后续正常的施工质量和进度。
投稿日期：2011年10月22日。
