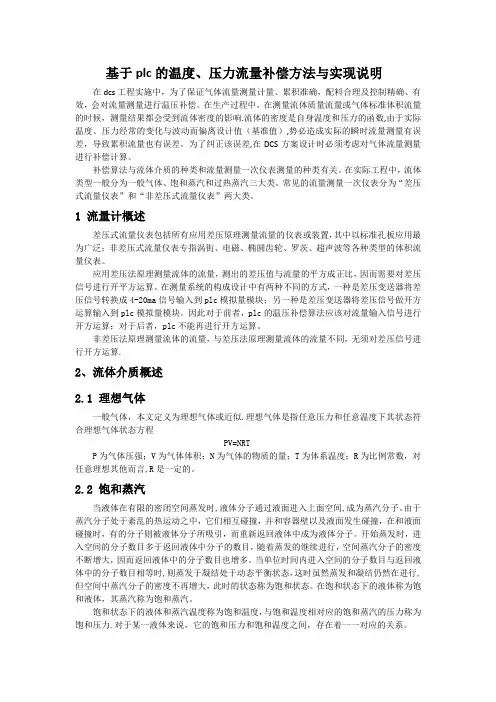

基于plc的温度、压力流量补偿方法与实现说明在dcs工程实施中,为了保证气体流量测量计量、累积准确,配料合理及控制精确、有效,会对流量测量进行温压补偿。

在生产过程中,在测量流体质量流量或气体标准体积流量的时候,测量结果都会受到流体密度的影响.流体的密度是自身温度和压力的函数,由于实际温度、压力经常的变化与波动而偏离设计值(基准值),势必造成实际的瞬时流量测量有误差,导致累积流量也有误差。

为了纠正该误差,在DCS方案设计时必须考虑对气体流量测量进行补偿计算。

补偿算法与流体介质的种类和流量测量一次仪表测量的种类有关。

在实际工程中,流体类型一般分为一般气体、饱和蒸汽和过热蒸汽三大类。

常见的流量测量一次仪表分为“差压式流量仪表”和“非差压式流量仪表”两大类。

1 流量计概述差压式流量仪表包括所有应用差压原理测量流量的仪表或装置,其中以标准孔板应用最为广泛;非差压式流量仪表专指涡街、电磁、椭圆齿轮、罗茨、超声波等各种类型的体积流量仪表。

应用差压法原理测量流体的流量,测出的差压值与流量的平方成正比,因而需要对差压信号进行开平方运算。

在测量系统的构成设计中有两种不同的方式,一种是差压变送器将差压信号转换成4-20ma信号输入到plc模拟量模块;另一种是差压变送器将差压信号做开方运算输入到plc模拟量模块。

因此对于前者,plc的温压补偿算法应该对流量输入信号进行开方运算;对于后者,plc不能再进行开方运算。

非差压法原理测量流体的流量,与差压法原理测量流体的流量不同,无须对差压信号进行开方运算.2、流体介质概述2.1 理想气体一般气体,本文定义为理想气体或近似.理想气体是指任意压力和任意温度下其状态符合理想气体状态方程PV=NRTP为气体压强;V为气体体积;N为气体的物质的量;T为体系温度;R为比例常数,对任意理想其他而言,R是一定的。

2.2 饱和蒸汽当液体在有限的密闭空间蒸发时,液体分子通过液面进入上面空间,成为蒸汽分子。

涡街流量计参数设定表

涡街流量计参数设定表

涡街流量计参数设定表菜单名称 设定项 操作方法 说明测量介质 饱和蒸汽温度补偿 按“增加”键循环选择气体、液体无补偿:适用于测量工况温度、压力稳定的各种气体、液体;气体温压补偿:适用于测量工况温度、压力有所变化的普通气体;液体温压补偿:适用于测量工况温度、压力有所变化的水;石油温压补偿:适用于测量工况温度、压力有所变化的石油;过热蒸汽温压补偿:适用于测量工况温度、压力有所变化的过热蒸汽;饱和蒸汽温度补偿:适用于测量工况温度、压力有所变化的饱和蒸汽;饱和蒸汽压力补偿:适用于测量工况温度、压力有所变化的饱和蒸汽。

“测量介质”默认为“气体无补偿”。

仪表口径 DN50 设定范围:0000-9999mm“仪表口径”默认值为50mm通过“移位”与“增加”键配合调整。

仪表系数 平均仪表系数 通过“设置”、“移位”、“增加”键配合调整 仪表系数设定范围:0.000000-99999999脉冲个数/立方米 线性修正折点频率设定范围:0.00-9999Hz “平均仪表系数”默认值为9000脉冲个数/立方米。

“线性仪表系数”默认值为00000000,“折点频率”默认值为0000Hz ,出厂时按标定数据设定。

“线性修正”时,6个修正频率点及仪表系数无需全部设定,根据需要由“频率一”及“系数一”开始由小频率点到大频率点连续设置,无需设置的仪表系数和频率点保持原默认值,不可更改。

流量单位 kg/h按“增加”键循环选择m 3/h 及km 3/h 只适用于无补偿模式及气体温压补偿,其它补偿模式建议使用kg/h 或t/h 。

“流量单位”默认为m 3/h 。

输出类型电流 工况脉冲:只输出补偿前的频率脉冲(标定必选此项),若仪表系数设置为线性修正系数,则输出修正后的频率脉冲; 标况脉冲:输出与显示瞬时流量相对应的频率脉冲,一般用于线性修正或带补偿型,输出修正或补偿后的频率; 电流:输出对应流量上、下限的4-20mA 电流,流量上、下限可由软件任意设定,不需要重新校验零点和满度。

蒸汽流量计量温度、压力补偿的数学模型研究

蒸汽流量计量温度、压力补偿的数学模型研究

蒸汽流量计量温度、压力补偿的数学模型研究摘要:不同类别的流量测量装置,测量不同的流体介质,其温度、压力补偿公式是有差异的。

本文针对过热蒸汽的流量计量,对其温度、压力补偿进行了分析。

计算机环节的加入,实现了带温、压补偿的流量检测系统的计算机辅助分析和计算,进一步消除了系统误差,从而将计量精度提高到一个新水平。

关键词:蒸汽流量温、压补偿密度计算微机全参数补偿1. 引言随着成本意识的不断增强,对能源计量的准确性提出了更高的要求,流量测量的温度、压力补偿逐渐被提到了重要位置。

由于流量测量装置的设计过程中,提供的设计温度、压力与实际运行的工作温度、压力有一定的差异或者由于工艺造成流体温度、压力波动较大,致使测出的流量不能真实反映其工作状态下的实际流量。

绝大多数流量计,只有在流体工况与设计条件一致的情况下才能保证较高的测量精度,有些流体如气体、蒸汽,流体工况变化对测量精度的影响特别大,必须进行补偿。

当今流量仪表新产品层出不穷,各种新型智能流量演算器不断涌现仪表市场,这些仪表各自有其技术经济特点,所采用的补偿数学模型也不尽相同,我们应该欢迎在流量领域里推陈出新,推进技术进步,但是亦应看到,新型流量计并非都是成熟的,有的仅在实验室中通过少量试验,并无在各种现场复杂条件下进行足够的检验,以致在使用中出现许多未知因素,造成计量的误差。

因此,应从加强管理,建立健全法制制度入手,使该领域的产品的工业化试验、补偿技术的完善走向正规化。

2. 过热蒸汽计量的补偿在蒸汽的计量上,密度虽然也是温度、压力的函数,但不再遵循理想气体状态方程,且在不同压力、温度区间,函数关系不同,很难用一个简单的函数关系式表示,因此着重论述一下常用水蒸气密度的确定方法2.1. 密度的确定:工程上应用的水蒸气大多处于刚刚脱离液态或离液态较近,它的性质与理想气体大不相同,应视为实际气体。

水蒸气的物理性质较理想气体要复杂的多,故不能用简单的数学式加以描述;所以,在以往的工程计算中,凡涉及水蒸气的状态参数数值,大都从水蒸气表中查出。

气体温压补偿流量计算公式

气体温压补偿流量计算公式

气体温压补偿流量计算公式好的,以下是为您生成的关于“气体温压补偿流量计算公式”的文章:咱先来说说气体这玩意儿,在我们生活里那可是无处不在啊!就像你每次呼吸,吸进去的氧气、呼出来的二氧化碳,那可都是气体。

气体的性质有时候还挺复杂的,特别是在涉及到流量计算的时候。

比如说,在工业生产中,要准确测量气体的流量,那就得考虑温度和压力的影响,这时候就用到气体温压补偿流量计算公式啦。

我记得有一次,我去一家工厂参观。

那是个生产化工产品的地方,机器轰鸣,管道纵横。

当时有个工程师正对着一堆仪表和数据发愁,我凑过去一问,原来是气体流量的测量出了问题。

工厂里要通过管道输送一种气体原料,但是按照原来的测量方法,得到的数据总是不准确,导致生产过程中出现了一些小麻烦。

这时候,气体温压补偿流量计算公式就派上用场了。

这个公式呢,其实就是考虑到了气体在不同温度和压力下的状态变化。

咱都知道,气体受热会膨胀,压力大了体积也会有变化。

就像吹气球,你使劲吹,气球里压力大了,体积不就变大了嘛。

气体温压补偿流量计算公式里,温度和压力的参数就像是两个关键的“调控按钮”。

温度高了,流量就得相应调整;压力变了,流量也得跟着变。

比如说,在标准状况下(也就是 0 摄氏度,1 个标准大气压),气体的流量是一个数值。

但如果实际温度变成了 50 摄氏度,压力变成了2 个大气压,那可就不能按照原来的数值算了。

这时候,就要用公式把温度和压力的变化考虑进去,经过一番计算,才能得到准确的流量值。

具体的公式是这样的:Q = Q0 × [(P1 × T0)/(P0 × T1)]^(1/2) 。

这里面,Q 是实际工况下的体积流量,Q0 是标准状况下的体积流量,P1 是实际工况下的绝对压力,T0 是标准状况下的绝对温度,P0 是标准状况下的绝对压力,T1 是实际工况下的绝对温度。

可别被这一堆字母和数字给吓着了,其实理解起来也不难。

咱就拿刚才那个工厂的例子来说,原来测量的流量是 Q0,但是实际温度 T1变成 50 摄氏度,也就是 323K(开尔文),实际压力 P1 变成 2 个大气压,也就是 202650Pa,标准状况下的温度 T0 是 273K,压力 P0 是101325Pa。

谈谈燃气计量中的温压补偿

谈谈燃气计量中的温压补偿

谈谈燃气计量中的温压补偿摘要:燃气计量中的温压补偿是确保燃气计量准确性的一项重要措施。

本文将从燃气计量的基本原理出发,介绍燃气计量中的温压补偿的概念、作用、方法和实现过程,并针对其在实际生产中的应用进行探讨。

关键词:燃气计量,温压补偿,准确性,方法,应用正文:一、燃气计量基本原理燃气计量是指对燃气进行量的测量,其目的是了解燃气的用量、流量及用气质量等参数。

燃气计量的基本原理是根据热力学理论,通过测量燃气的压力、温度和流量等参数来确定其实际用量。

其中,温度和压力是燃气计量中最为关键的两个参数,因为它们直接影响到计量结果的准确性。

二、温压补偿的定义燃气计量中的温压补偿是指通过测量燃气的压力和温度,然后根据燃气在不同温度和压力下的物理性质进行换算,将计量结果修正为标准状态下的计量结果,从而确保计量结果的准确性。

三、温压补偿的作用燃气在不同的温度和压力下,其物理性质会发生变化,从而产生测量误差。

温压补偿的作用就是根据燃气在不同温度和压力下的物理性质进行换算,消除测量误差,从而确保计量结果的准确性。

四、温压补偿的方法温压补偿的方法主要有两种:一种是通过手动调整燃气计量计算结果,另一种是安装自动化温压补偿装置,实现自动化计算和修正。

手动调整燃气计量计算结果需要通过测量燃气的温度和压力,在计算燃气用量时进行手动修正,其缺点在于需要专业技术人员进行操作,而且容易出现计算错误、漏算等问题。

自动化温压补偿装置则是通过安装专门的计量仪器,实现对燃气的温度和压力进行实时检测和计算,并根据检测结果自动修正燃气计量结果,从而实现计量过程的自动化。

五、温压补偿的实现过程温压补偿的实现过程主要包括以下四个步骤:1.测量燃气的温度和压力2.计算燃气在标准状态下的容积和质量3.修正计量结果4.输出计量结果在实际生产中,温压补偿通常是放在计量仪表与计量系统之间,通过加装温压传感器,并根据温压传感器输出的信号进行燃气量的修正。

六、温压补偿的应用温压补偿在燃气计量中具有广泛的应用,并已成为现代燃气计量的必备技术之一。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

温压补偿—理想气体及液体
假定:
01:流量信号,分为三种情况
1)流量为:0-300 m3/h
2)差压信号,已开方,1-5V ,0-2 MPa ,对应流量为:0-300 m3/h
3)差压信号,未开方,1-5V ,0-2 MPa ,对应流量为:0-300 m3/h 02:压力信号,1-5V ,0-2 MPa
03:温度信号,0-500 ℃
一、DX100/200(AX 、CX )
1、流量信号
()1*)15.273(*)10133.0()
15.273(*10133.0F T P T P F b b ++++=
273.15:开氏温度常数,℃ 0.10133:标准大气压,MPa
Tb :基准温度,℃ Pb :基准压力,MPa ,相对于大气压的压力
测量通道:
01:测量类型:标尺,量程:6V ,电压:1-5V ,0-300 m3/h
02(压力)、03(温度)根据具体进行设置
运算常数:
K1:0 K2:0.10133 K3:273.15
K4:Tb ,基准温度 K5:Pb ,基准压力,MPa
运算通道:
31:01*(01.GE.K1) 负值切除之后的瞬时流量
32:31*(02+K2)*(K4+K3)/(03+K3)/(K5+K2) 温压补偿之后的瞬时流量
33:32*(32.GE.K1) 负值切除
34:TLOG .SUM(33) 累计流量,根据实际设积算单位
2、流量为已开方的差压信号
dP F T P T P b b *=+*++*+)15.273()10133.0()
15.273()10133.0(
273.15:开氏温度常数,℃ 0.10133:标准大气压,MPa
Tb :基准温度,℃ Pb :基准压力,MPa ,相对于大气压的压力
测量通道:
01:测量类型:标尺,量程:6V ,电压:1-5V ,0-300 m3/h
02(压力)、03(温度)根据具体进行设置
运算常数:
K1:0 K2:0.10133 K3:273.15
K4:Tb ,基准温度 K5:Pb ,基准压力,MPa
运算通道:
31:01*(01.GE.K1) 负值切除之后的瞬时流量
32:(02+K2)*(K4+K3)/(03+K3)/(K5+K2) 开平方之前的补偿系数
33:32*(32.GE.K1) 负值切除
34:31*SQR(33) 温压补偿之后的瞬时流量
35:TLOG .SUM(34) 累计流量,根据实际设积算单位
3、流量为未开方的差压信号
min min max min min max )(1F F F F V V V V +-=--
F max :流量上限 F min :流量下限
V max :差压上限 V min :差压下限
1)15.273()101325.0()
15.273()101325.0(F F T P T P b b *=+*++*+
273.15:开氏温度常数,℃ 0.10133:标准大气压,MPa
Tb :基准温度,℃ Pb :基准压力,MPa ,相对于大气压的压力
测量通道:
01:测量类型:标尺,量程:6V ,电压:1-5V ,0-2 MPa ,差压值 02(压力)、03(温度)根据具体进行设置
运算常数:
K1:0 K2:0.10133 K3:273.15
K4:Tb ,基准温度 K5:Pb ,基准压力,MPa
K6:2(差压上限) K7:300(流量上限)
运算通道:
31:01*(01.GE.K1) 负值切除之后的差压值 32:(K7-K1)*SQR((31-K1)/(K6-K1))+K1 瞬时流量
33:(02+K2)*(K4+K3)/(03+K3)/(K5+K2) 开平方之前的补偿系数
34:33*(33.GE.K1) 负值切除
35:32*SQR(34) 温压补偿之后的瞬时流量
36:TLOG .SUM(35) 累计流量,根据实际设积算单位
为减少运算通道数,可修改为:
31:SQR((01*(01.GE.K1)-K1)/(K6-K1))
32:(02+K2)*(K4+K3)/(03+K3)/(K5+K2)
33:((K7-K1)*31+K1)*SQR(32*(32.GE.K1)) 温压补偿之后的瞬时流量
34:TLOG .SUM(33) 累计流量,根据实际设积算单位
二、DX1000/2000
1、流量信号
()1*)15.273(*)10133.0()
15.273(*10133.0F T P T P F b b ++++=
273.15:开氏温度常数,℃ 0.10133:标准大气压,MPa
Tb :基准温度,℃ Pb :基准压力,MPa ,相对于大气压的压力
测量通道:
01:测量类型:1-5V ,电压范围:1-5V ,0-300 m3/h ,小信号切除:ON
瞬时流量
02(压力)、03(温度)根据具体进行设置
运算常数:
K1:0 K2:0.10133 K3:273.15
K4:Tb ,基准温度 K5:Pb ,基准压力,MPa
运算通道:
101:01*(02+K2)*(K4+K3)/(03+K3)/(K5+K2) 温压补偿之后的流量
102:101*(101.GE.K1) 负值切除
103:TLOG .SUM(102) 累计流量,根据实际设积算单位
2、流量为已开方的差压信号
1)15.273()10133.0()
15.273()10133.0(F F T P T P b b *=+*++*+
273.15:开氏温度常数,℃ 0.10133:标准大气压,MPa
Tb :基准温度,℃ Pb :基准压力,MPa ,相对于大气压的压力
测量通道:
01:测量类型:1-5V ,电压范围:1-5V ,0-300 m3/h ,小信号切除:ON
瞬时流量
02(压力)、03(温度)根据具体进行设置
运算常数:
K1:0 K2:0.10133 K3:273.15
K4:Tb ,基准温度 K5:Pb ,基准压力,MPa
运算通道:
101:(02+K2)*(K4+K3)/(03+K3)/(K5+K2) 开平方之前的补偿系数
102:101*(101.GE.K1) 负值切除
103:01*SQR(102) 温压补偿之后的瞬时流量
104:TLOG .SUM(103) 累计流量,根据实际设积算单位
3、流量为未开方的差压信号
1)15.273()101325.0()
15.273()101325.0(F F T P T P b b *=+*++*+
273.15:开氏温度常数,℃ 0.10133:标准大气压,MPa
Tb :基准温度,℃ Pb :基准压力,MPa ,相对于大气压的压力
测量通道:
01:测量类型:平方根,量程:6V ,电压:1-5V ,0-300 m3/h ,小信号切除:ON ,切除点根据实际进行设定,瞬时流量
02(压力)、03(温度)根据具体进行设置
运算常数:
K1:0 K2:0.10133 K3:273.15
K4:Tb ,基准温度 K5:Pb ,基准压力,MPa
运算通道:
101:(02+K2)*(K4+K3)/(03+K3)/(K5+K2) 开平方之前的补偿系数
102:101*(101.GE.K1) 负值切除
103:01*SQR(102) 温压补偿之后的瞬时流量
104:TLOG .SUM(103) 累计流量,根据实际设积算单位。
