气体流量传感器
气体传感器的分类
气体传感器的分类气体传感器是一种用于检测和测量气体浓度和组成的设备。
根据其工作原理和应用领域的不同，可以将气体传感器分为几个主要分类。
1. 热导式传感器（Thermal Conductivity Sensors）热导式传感器是一种基于气体热导率的测量原理来检测气体浓度的传感器。
它包含两个热电阻，其中一个加热丝用于产生热量，另一个用于测量热量传导。
热导率与气体浓度成正比，因此通过测量热导率的变化可以得出气体浓度的信息。
热导式传感器广泛应用于气体分析仪、气体检测仪等领域。
2. 氧气传感器（Oxygen Sensors）氧气传感器是一种用于测量气体中氧气浓度的传感器。
它采用电化学原理，通过氧化还原反应来测量气体中氧气的浓度。
氧气传感器常用于医疗设备、环境监测、工业过程控制等领域，用于监测氧气浓度以确保安全和正常运行。
3. 气体浓度传感器（Gas Concentration Sensors）气体浓度传感器是一种用于测量气体浓度的传感器。
它可以测量各种气体的浓度，如二氧化碳、甲烷、一氧化碳等。
气体浓度传感器采用不同的技术，例如化学传感器、红外传感器、电化学传感器等。
这些传感器广泛应用于室内空气质量监测、工业安全、矿井监测等领域。
4. 气体压力传感器（Gas Pressure Sensors）气体压力传感器是一种用于测量气体压力的传感器。
它可以测量气体的绝对压力或相对压力。
气体压力传感器常用于工业自动化、气象观测、天然气输送等领域，用于监测和控制气体系统的压力。
5. 气体流量传感器（Gas Flow Sensors）气体流量传感器是一种用于测量气体流量的传感器。
它可以测量气体在管道或通道中的流动速度和体积。
气体流量传感器广泛应用于气体供应、燃气测量、气体流程控制等领域，用于监测和调节气体的流动。
气体传感器根据其工作原理和应用领域的不同可以分为热导式传感器、氧气传感器、气体浓度传感器、气体压力传感器和气体流量传感器。
气体层流流量传感器测量不确定度评定
气体层流流量传感器测量不确定度评定气体层流流量传感器是一种用于测量气体流量的设备，广泛应用于工业生产、实验室研究等领域。
在实际使用中，对于气体层流流量传感器的测量不确定度评定至关重要，只有通过准确评定传感器的测量不确定度，才能保证其测量结果的精确性和可靠性。
本文将对气体层流流量传感器的测量不确定度评定进行介绍和探讨。
一、气体层流流量传感器的工作原理气体层流流量传感器是一种用于测量气体流动速度和流量的设备，其工作原理主要基于气体传感技术和层流理论。
当气体流经传感器时，传感器内部的传感元件会对气体进行检测和测量，然后将测量结果转换为电信号输出。
传感器内部的传感元件可以采用热敏电阻、热电偶等传感器，通过测量气体流经传感器时的温度变化来计算气体的流速和流量。
而层流理论则是指气体在进入传感器后，会形成一种流体流动方式，即气体呈现较为平稳的流动状态，流速和流量分布较为均匀，不会产生湍流和涡流现象，从而保证了测量的准确性。
二、气体层流流量传感器的测量不确定度来源在实际使用中，气体层流流量传感器的测量不确定度主要来源于以下几个方面：1. 传感器自身的精度和性能参数：传感器本身的精度和性能参数是影响测量不确定度的主要因素之一。
传感器的灵敏度、分辨率、线性度等参数会直接影响传感器的测量精度，进而影响测量结果的可靠性。
2. 环境条件的影响：气体层流流量传感器在不同的环境条件下，会受到温度、压力、湿度等因素的影响，这些环境因素会对传感器的测量性能产生影响，进而影响测量结果的准确性。
3. 测量系统的不确定度：测量系统中包括传感器、信号调理、数据采集和处理等部分，每个环节都会对测量结果产生影响，因此测量系统的不确定度也是影响测量结果的因素之一。
三、气体层流流量传感器的测量不确定度评定方法为了准确评定气体层流流量传感器的测量不确定度，需要采用合适的评定方法和流程。
常用的测量不确定度评定方法包括不确定度分析法、比较试验法和模拟计算法等，下面将分别介绍这些方法的评定流程。
空气流量传感器的结构和原理
空气流量传感器的结构和原理空气流量传感器常用于汽车、工业和医疗设备中，用于测量空气的流量和质量。
本文将简要介绍空气流量传感器的结构和原理。
结构空气流量传感器的结构通常包括以下部分：1.外壳：一般由金属或塑料制成，用于保护内部组件。
2.引入口：用于引入空气流入传感器。
3.流通道：将流入的空气导向传感器内部。
4.敏感元件：是空气流量传感器的核心部分，通常由热敏电阻、热电偶、热导管等材料制成。
5.支撑结构：用于支撑和固定敏感元件。
6.电路板：将敏感元件的信号转换成数字信号，并发送到控制器或显示器。
原理空气流量传感器的工作原理通常基于空气流动的热传导或热扩散原理。
热传导式空气流量传感器热传导式空气流量传感器的敏感元件一般为热敏电阻，它通常由两个电极和介质层构成。
当空气流过敏感元件时，热敏电阻的温度会随着空气的流动速度和流量的变化而改变。
控制器通过测量热敏电阻的电阻值变化来计算空气的流量和质量。
热扩散式空气流量传感器热扩散式空气流量传感器的敏感元件通常为热导管或热电偶。
当空气流过敏感元件时，敏感元件会受到加热，在一定时间内散热。
此时敏感元件周围的温度会随着空气的流动速度和流量的变化而改变。
控制器通过测量敏感元件周围的温度变化来计算空气的流量和质量。
应用空气流量传感器广泛应用于汽车、工业和医疗设备中，例如：•汽车发动机控制系统：测量空气流量和质量，控制发动机的燃料注入量和点火时间。
•工业流程控制：测量空气和气体的流量和质量，包括空气压缩机、气缸和气动工具等。
•呼吸机和麻醉机：用于测量呼吸气流和呼吸氧气的流量和质量，控制呼吸机和麻醉机的操作。
总结空气流量传感器是一种重要的气体传感器，能够测量空气的流量和质量，广泛应用于汽车、工业和医疗设备中。
通过了解空气流量传感器的结构和原理，可以更好地理解其工作原理，并能够更好地选择和使用传感器。

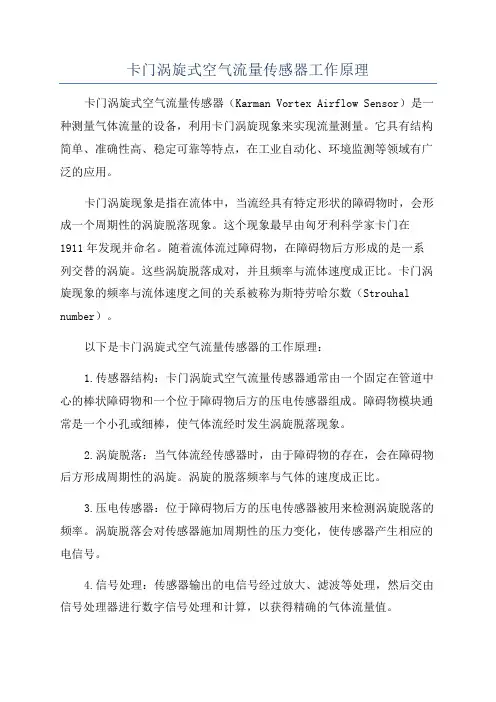

卡门涡旋式空气流量传感器工作原理
卡门涡旋式空气流量传感器工作原理卡门涡旋式空气流量传感器（Karman Vortex Airflow Sensor）是一种测量气体流量的设备，利用卡门涡旋现象来实现流量测量。
它具有结构简单、准确性高、稳定可靠等特点，在工业自动化、环境监测等领域有广泛的应用。
卡门涡旋现象是指在流体中，当流经具有特定形状的障碍物时，会形成一个周期性的涡旋脱落现象。
这个现象最早由匈牙利科学家卡门在1911年发现并命名。
随着流体流过障碍物，在障碍物后方形成的是一系列交替的涡旋。
这些涡旋脱落成对，并且频率与流体速度成正比。
卡门涡旋现象的频率与流体速度之间的关系被称为斯特劳哈尔数（Strouhal number）。
以下是卡门涡旋式空气流量传感器的工作原理：1.传感器结构：卡门涡旋式空气流量传感器通常由一个固定在管道中心的棒状障碍物和一个位于障碍物后方的压电传感器组成。
障碍物模块通常是一个小孔或细棒，使气体流经时发生涡旋脱落现象。
2.涡旋脱落：当气体流经传感器时，由于障碍物的存在，会在障碍物后方形成周期性的涡旋。
涡旋的脱落频率与气体的速度成正比。
3.压电传感器：位于障碍物后方的压电传感器被用来检测涡旋脱落的频率。
涡旋脱落会对传感器施加周期性的压力变化，使传感器产生相应的电信号。
4.信号处理：传感器输出的电信号经过放大、滤波等处理，然后交由信号处理器进行数字信号处理和计算，以获得精确的气体流量值。
5.测量结果：根据斯特劳哈尔数与流体速度之间的关系，利用传感器输出的信号，可以计算出气体的流速和流量。
通过与标定曲线或经验公式相结合，可以获得准确的气体流量值。
总之，卡门涡旋式空气流量传感器利用卡门涡旋现象来测量气体流量。
传感器通过检测涡旋脱落的频率，转化为电信号，经过信号处理后得到气体流速和流量。
该传感器具有结构简单、准确性高、稳定可靠等优点，在工业自动化、环境监测等领域有着广泛的应用。
空气流量传感器
空气流量传感器空气流量传感器一、引言空气流量传感器是一种用于测量流体（包括气体和液体）流动速度的装置。
其应用范围非常广泛，从工业生产中的流程控制到车辆排放监测都离不开空气流量传感器的支持。
本文将从空气流量传感器的基础工作原理、分类及应用领域等方面进行详细介绍。
二、基础原理1. 空气流动测量原理空气流量传感器通过测量流体通过传感器的时间或速度来确定流体的流量。
常见的测量方法有热膜、热线、压差和超声波等。
其中，热膜和热线的原理是通过测量流体传感器上的温度变化来计算流量。
压差传感器通过测量流体在传感器前后产生的压差来计算流量。
而超声波传感器则通过测量超声波在流体中传播的时间来计算流量。
2. 空气流量传感器的组成空气流量传感器一般由传感器元件、信号处理电路和输出模块等组成。
传感器元件是核心部分，负责测量流体的特性，并将信号转化为电信号。
信号处理电路负责对传感器测量的信号进行放大和滤波等处理，以提高测量的精度和稳定性。
输出模块将经过处理的信号转化为用户可识别的形式，如电流、电压、模拟信号或数字信号等。
三、分类与工作原理1. 热膜空气流量传感器热膜空气流量传感器是利用薄膜材料的热电效应来测量流体流速的。
该传感器利用电流通过薄膜时，薄膜自身的电阻会发生变化，从而使薄膜温度上升。
通过测量温度的变化，可以计算出流体流速。
2. 热线空气流量传感器热线空气流量传感器是利用热线的电阻变化来测量流体流速的。
传感器将一根细丝加热到一定温度，当流体通过细丝时，细丝上散失的热量会导致电阻发生变化。
通过测量电阻的变化，可以计算出流体流速。
3. 压差空气流量传感器压差空气流量传感器是利用流体在传感器中产生的压差来测量流速的。
传感器中设置有压力传感器，测量传感器前后的压差。
通过压差的变化，可以计算出流体的流速。
4. 超声波空气流量传感器超声波空气流量传感器是利用超声波在流体中传播的时间来测量流速的。
传感器发射超声波信号，并接收超声波信号的反射。
气体质量流量控制器 MFC 流量传感器说明书
气体质量流量控制器 MFC 流量传感器产品名称气体质量流量控制器 MFC 流量传感器公司名称北京堀场汇博隆精密仪器有限公司价格8000.00/个规格参数建议零售价:¥8000.00加工定制:否品牌:HORIBAMETRON/堀场汇博隆公司地址北京市朝阳区北苑路40号23号、25号联系电话010-******** 130********产品详情提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。
产品介绍产品信息重量： 2.8kg毛重： 2.8kg 产地： 北京堀场汇博隆精密仪器有限公司流量规格流量规格： （100,150,200)l/min 调节阀类型：电磁调节阀 调节阀静止状态： 常闭 准确度： ± 1.0%f.s. 线性： ±0.5%f.s.重复性精度： ±0.2%f.s.响应时间：2s（t98）产品性能简介企业介绍北京堀场汇博隆精密仪器有限公司是一支由中方经营管理，中日双方共同协作的国际化团队，是由全球顶级热式质量流量控制器（mfc）制造商——horiba stec与中国知名热式质量流量控制器(mfc)制造商——北京汇博隆仪器有限公司共同出资成立，是以研发、生产、销售热式质量流量控制器为主业的高新技术企业。
公司经营层和整个国际化团队坚持"群策群力，持续发展，立足国内，走向世界"的企业总体发展方向。
力循"中外结合，品质为本"的经营理念，努力在人才、技术、生产、工艺、质量、市场、服务等各个方面引入和完善现代企业经营管理机制，以适应全球经济一体化的市场竞争，为加速我国相关产业的不断发展贡献一份力量。
企业证书购买须知1、货源说明厂家一手货源，公司生产周期短、产品品质有保证2、关于尺码与使用手册里尺寸一致，以收到实物为准3、关于颜色本店产品均为实物拍摄， 与实物平铺图最为接近，收到实物与图片颜色不一致的，可能与电脑显示器的色彩对比度和色温等因素有关4、关于客服如您的提问未能及时回复，可能是因为咨询量过大或系统故障5、关于售后6、关于发货合作快递 中通、德邦本产品的建议零售价是¥8000.00，加工定制是否，品牌是HORIBAMETRON/堀场汇博隆，型号是S4828，类型是质量流量计，测量范围是12（m3/h），精度等级是1.0%，适用介质是气体，工作压力是3（MPa ），工作温度是5~45（℃），产品属性是仪器仪表。
气体质量流量传感器分类
气体质量流量传感器分类根据关键元件的工作方式的不同，气体质量流量传感器大致可以分为科里奥利流量传感器；基于热学原理的质量流量传感器：包括热分布型、热损失型和热脉冲型；差压式质量流量传感器等。
下面对这些传感器的工作原理和结构特点做简单的介绍。
（１）热式质量流量传感器热式传感器的工作原理是：通过外加热源将传感器的感温电阻加热使其温度高于环境温度，当有气流通过时，气流的运动会带走感温电阻上的热量，使得感温电阻的温度降低，通过测量感温电阻温度的变化来推算出所求的气体质量流量，即通过传感器将气流的变化转换为温度的变化。
（２）科里奥利式科里奥利式质量流量传感器是对科里奥利力的具体运用，当有气体流经一个旋转的管道时会在管道内形成和质量流量相关的科里奥利力，通过测量旋转管道中气流产生的科氏力就可以直接获得气体的质量流量。
科氏传感器由于本身工作原理的特殊性具有测量准确性高，复现性高，测量量程大，同时也可以测量各种性质的液体流量等优点，被广泛应用于石油、化工、制药等工业领域，但是科氏传感器存在重量和体积较大、对外界的震动干扰较为敏感等缺点，应用领域有一定的限制。
（３）压差式压差式流量传感器一般是由一对安置于一个缩小口径两侧的节流件组成的传感器，通过测量两侧的压力差来获得被测流量的体积流量，再通过体积流量和质量流量之间的转化关系最终获得流量的质量流量。
压差式流量传感器是质量守恒定律和能量守恒定律的具体应用。
从传统的孔板式流量计到现在的塔型流量计，压差式流量计己经有上百年的发展历史，也被广泛应用于工业、能源、交通、环境等各个领域。
压差式流量传感器的不断优化不仅代表了工业水平的不断进步，更代表了人类对科学技术的更高追求，相信随着微电子和ＭＥＭＳ行业的不断发展，压差式流量传感器一定有更广阔的发展空间。
气体流量传感器工作原理
气体流量传感器工作原理
气体流量传感器是一种测量流体（气体）流量的装置。
它主要通过测量气体对传感器产生的影响来确定流量大小。
以下是常见的气体流量传感器工作原理的几种类型：
1. 热敏传感器：利用热丝电阻或热膜传感器来测量流体对传感器的冷却效应。
当气体流经传感器时，热敏元件的温度会发生相应的变化，进而测量温度差异来确定流体流量。
2. 低差压传感器：通过测量流体通过管道时产生的压差来间接测量流体流量。
传感器通常包含两个压力传感器，分别位于管道的上下游，并测量两侧的压力差。
3. 筒膜流量计：通过测量气体流经筒膜时的压差来确定流体流量。
筒膜通常由弹性材料制成，当气体通过时，筒膜会发生变形，并产生相应的压差。
4. 质量流量传感器：通过测量单位时间内流体通过传感器的质量来确定流体流量。
传感器利用质量传感器（如热敏电阻）和温度传感器来测量流体的质量变化。
根据质量守恒定律，可以计算出流动的质量。
5. 超声波传感器：利用超声波的传播速度差异来测量气体流量。
传感器通常包含一个发射器和一个接收器，发射器发射超声波脉冲，接收器接收反射的超声波信号。
根据接收到的信号延迟和传播速度，可以计算出气体的流速和流量。
以上是几种常见的气体流量传感器工作原理，不同类型的传感器适用于不同的应用场景，在选择使用时需要结合实际需求进行考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FSG4000系列
性能指标
FSG4003 通径 最大流量 量程比 精度 重复性 零点输出漂移 输出漂移 响应时间 工作电源 输出方式 最大流量压损 最大工作压力 100 0.4 -5~+55 -20~+65 <95 可拆式软管接头 15 NPT 1/4 23 g 空气(或其他气体), 20 ℃,101.325kPa 3 1,2,5 >100:1 ±(4%±1%FS) ±2% ±30 0.2 10 8~18Vdc, 50mA 线性，模拟0.5~4.5Vdc 500 Pa MPa ℃ ℃ %RH mV %/℃ ms FSG4008 8 10,20 单位 mm SLPM
产品特点
传感器灵敏度高，有极小的始动流量 传感器芯片采用热质量流量计量，无需温度压力补 偿，保证了传感器的高精度计量 在单个芯片上实现了多传感器集成，使传感器的量 程比大大提高； 传感器的零点稳定度高 全量程高稳定性 全量程高精确度和优良的重复性 低功耗 低压损 响应时间快
工作温度 储存温度 工作湿度 机械接口 校准方式 重量
备注：1， 传感器使用前需要预热一分钟； 2， 防止损坏的最大流量变化量为：FSG4003 为 10SLPM/sec， FSG4008 为 30SLPM/sec。
安装尺寸
简介
FSG4000 系列小流量气体质量流量传感器是专门为各 类小流量气体的测量和过程控制而设计的。
这一系列传 感器均采用本公司自主研发的微机电系统（MEMS）流 量传感芯片来制作，适用于各类清洁气体。
独特的封装 技术使之可用于各类管径，成本低、易安装、不需要温 度压力补偿， 可替代容积式或压差式的传统流量传感器。
图一，传感桥电路
VREF
C1 R1 R2
Vu Vd
Rd
Ru
接线定义
引脚 1 2 3 引脚名称 Vout VCC GND 引脚定义 模拟输出正（+） 输入电源正（+） 电源/信号地（-）
FSG4000系列
模拟电压输出与典型输出曲线
FSG4003-1SLPM
质量流量 SLPM 0.0 0.2 0.4 0.6 0.8 1.0 模拟电压 mV 500 1300 2100 2900 3700 4500
FSG4003-2SLPM
质量流量 SLPM 0.0 0.5 1.0 1.5 2.0 模拟电压 mV 500 1500 2500 3500 4500
FSG4003-5SLPM
质量流量 SLPM 0 1 2 3 4 5 模拟电压 mV 500 1300 2100 2900 3700 4500
FSG4008-10SLPM
质量流量 SLPM 0 2 4 6 8 10 模拟电压 mV 500 1300 2100 2900 3700 4500
FSG4008-20SLPM
质量流量 SLPM 0 5 10 15 20 模拟电压 mV 500 1500 2500 3500 4500
。
