Hex文件格式详解
HEX文件格式分析
HEX文件格式分析一个HEX文件通常由多个记录（record）组成，每个记录有不同的用途和格式。
下面是HEX文件的格式详解：1. 记录类型（Record Type）：每个记录都有一个记录类型字段，用来指定该记录的类型。
常见的记录类型有：a. 数据记录（Data record）：用来存储机器指令的二进制数据。
b. 扩展线性地址记录（Extended Linear Address record）：用来指定下一条数据记录加载的地址。
c. 起始线性地址记录（Start Linear Address record）：用来指定程序的起始地址。
2. 记录长度（Record Length）：记录长度字段指定了该记录的数据字段的长度（以字节为单位）。
3. 起始地址（Start Address）：起始地址字段指定了该记录对应的数据在内存中的起始地址。
4. 数据字段（Data Field）：数据字段包含了该记录对应的机器指令的二进制数据。
每个数据字段的长度由记录长度字段指定。
5. 校验和（Checksum）：校验和字段用来验证该记录的数据的完整性。
它是将记录类型、记录长度、起始地址和数据字段中的数据累加，并对256取模后的结果的补码。
```:LLAAAARRDDDDDDDD...DDCC```其中，符号“:”表示记录起始标志；LL表示记录长度；AAAA表示起始地址；RR表示记录类型；DD表示数据字段；CC表示校验和。
1.解析HEX文件：读取HEX文件的每个记录，根据记录类型字段和数据字段进行解析。
2.加载机器指令：将HEX文件中的机器指令加载到指定的内存地址中。
3.执行程序：将内存中的指令送入处理器执行。
HEX文件格式可以方便地将机器语言程序存储在文本文件中，以便于传输和共享。
它在嵌入式系统开发和固件升级等领域得到广泛应用。
通过对HEX文件进行解析和加载，我们可以将机器语言程序加载到目标设备上，并实现特定的功能。
总结：HEX文件格式是一种用于存储机器语言程序的文件格式，它由记录类型、记录长度、起始地址、数据字段和校验和等字段组成。
HEX文件解析
HEX文件解析HEX文件解析HEX格式文件以行为单位，每行由“：”（0x3a）开始，以回车键结束(0x0d,0x0a)。
行内的数据都是由两个字符表示一个16进制字节，比如”01”就表示数0x01；”0a”，就表示0x0a。
对于16位的地址，则高位在前低位在后，比如地址0x010a，在HEX格式文件中就表示为字符串”010a”。
Example.hex行号原始码1 : 10 0000 00 020003787FE4F6D8FD75812B02004A02 D62 :10001000008FE493A3F8E493A34003F68001F208713 :10002000DFF48029E493A3F85407240CC8C333C4354 :10003000540F4420C8834004F456800146F6DFE4A05 :10004000800B01020408102040809000C2E47E01716 :100050009360BCA3FF543F30E509541FFEE493A3137 :1000600060010ECF54C025E060A840B8E493A3FAF78 :10007000E493A3F8E493A3C8C582C8CAC583CAF0B19 :10008000A3C8C582C8CAC583CADFE9DEE780BEE43216 :0700F0001F70F31E80F022D717 :00000001FF面对这一大串的十六进制码，有没有头昏眼花的感觉呢？别急别急，经过本文的介绍，你一定会爱上这个会让你头昏眼花的机器码的！首先我们先介绍HEX文件的编码格式，举范例程序中第一行说明：: 10 000000 020003787FE4F6D8FD75812B02004A02 D61 2 3 4 5 6为了方便解说，笔者将原始码以空格区分成六个部分，在实际转换的原始内容应该没有空格也没有行号的。
Hex文件格式

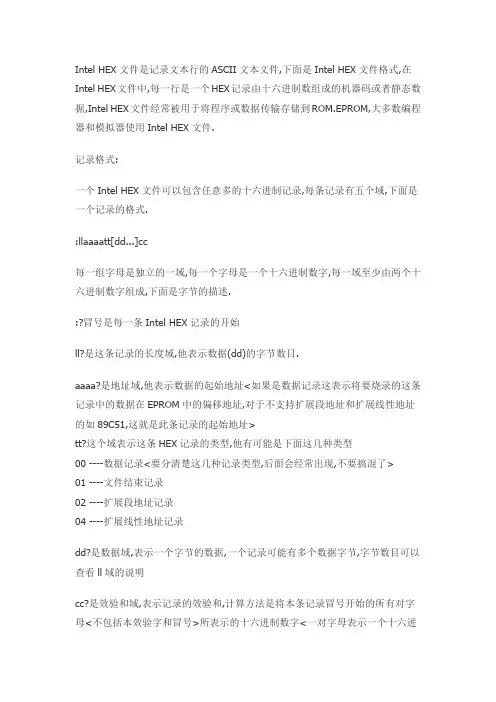

Intel HEX文件是记录文本行的ASCII文本文件,下面是Intel HEX文件格式,在Intel HEX文件中,每一行是一个HEX记录由十六进制数组成的机器码或者静态数据,Intel HEX文件经常被用于将程序或数据传输存储到ROM.EPROM,大多数编程器和模拟器使用Intel HEX文件.记录格式:一个Intel HEX文件可以包含任意多的十六进制记录,每条记录有五个域,下面是一个记录的格式.:llaaaatt[dd...]cc每一组字母是独立的一域,每一个字母是一个十六进制数字,每一域至少由两个十六进制数字组成,下面是字节的描述.:?冒号是每一条Intel HEX记录的开始ll?是这条记录的长度域,他表示数据(dd)的字节数目.aaaa?是地址域,他表示数据的起始地址<如果是数据记录这表示将要烧录的这条记录中的数据在EPROM中的偏移地址,对于不支持扩展段地址和扩展线性地址的如89C51,这就是此条记录的起始地址>tt?这个域表示这条HEX记录的类型,他有可能是下面这几种类型00 ----数据记录<要分清楚这几种记录类型,后面会经常出现,不要搞混了>01 ----文件结束记录02 ----扩展段地址记录04 ----扩展线性地址记录dd?是数据域,表示一个字节的数据,一个记录可能有多个数据字节,字节数目可以查看ll域的说明cc?是效验和域,表示记录的效验和,计算方法是将本条记录冒号开始的所有对字母<不包括本效验字和冒号>所表示的十六进制数字<一对字母表示一个十六进制数,这样的一个十六进制数为一个字节>都加起来然后模除256得到的余数最后求出余数的补码即是本效验字节cc.<例如::0300000002005E9Dcc=0x01+NOT((0x03+0x00+0x00+0x00+0x02+0x00+0x5E)%0x100)=0x01+ 0x9C=0x9DC语言描述:UCHAR cc;cc=(UCHAR)~(0x03+0x00+0x00+0x00+0x02+0x00+0x5E);cc++;>一数据记录Intel HEX文件由若干个数据记录组成,一个数据记录以一个回车和一个换行结束<回车为0x0d换行为0x0a>比如下面的一条数据记录:10246200464C5549442050524F46494C4500464C3310是此行记录数据的字节数目2462是数据在内存<将要烧写的eprom地址>中的起始地址00是记录类型00(是一个数据记录)464C到464C是数据33是此行记录的效验和二扩展线性地址记录(HEX386)扩展线性地址记录也可以认为是32为地址记录和HEX386记录,这个纪录包含高16(16-31位)位数据地址,这种扩展的线性记录总是有两个字节数据,像下面这样:02是记录的数据字节数目0000是地址域这在扩展地址记录中总是000004是记录类型04(扩展地址记录)FFFF是高16位地址FC是记录效验和,计算方法如下:01h + NOT(02h + 00h + 00h + 04h + FFh + FFh)当一个扩展线性地址记录被读到后,扩展线性地址记录的数据区域将被保存并应用到后面从Intel HEX文件中读出的记录,这个扩展线性记录一直有效,直到读到下一个扩展线性记录.绝对内存地址= 数据记录中的地址? +? 移位后的扩展线性地址????????????????????? |???????????????????? |??????? 数据记录中的地址域?? 移位后扩展线性地址记录中的地址域下面举例说明这个过程从数据记录的地址域得到地址????? ?????????? 2462从扩展线性地址记录的地址域得到地址??????????? FFFF ????????????????????????????????????????????? --------绝对内存地址?????????????????????? ?????? FFFF2462?三扩展段地址记录(HEX86)扩展段地址记录也可以认为是包含地址中4-19位的数据地址段,这个扩展段地址记录总是有两字节数据,如下:02是记录中的数据字节数目0000是地址域,在扩展段地址记录中,这个域总是000002是记录类型02(扩展段地址的标示)1200是该段的地址EA是效验和计算如下:01h + NOT(02h + 00h + 00h + 02h + 12h + 00h).当扩展段地址记录被读后,扩展段地址将被存储并应用到以后从Intel HEX文件读出的记录,这个段地址一直有效直到读到下一个扩展段地址记录绝对内存地址= 数据记录中的地址? +? 移位后的扩展段地址????????????????????? |???????????????????? |??????? 数据记录中的地址域?? 移位后扩展段地址记录中的地址域下面举例说明这个过程从数据记录的地址域得到地址????? ?????????? 2462从扩展段地址记录的地址域得到地址???????????????? 1200 ????????????????????????????????????????????? --------绝对内存地址?????????????????????? ?????? 00014462四文件结束记录(EOF)一个Intel HEX文件必须有一个文件结束记录,这个记录的类型域必须是01,一个EOF记录总是这样::00000001FF00是记录中数据字节的数目0000这个地址对于EOF记录来说无任何意义01记录类型是01(文件结束记录标示)FF是效验和计算如下01h + NOT(00h + 00h + 00h + 01h).Hex文件格式2009-12-23 13:10参考资料：Intel Hexadecimal Object File Format Specification Revision A 1/66/88适用范围：8位，16位，32位处理器转载请注明：/luchongwei前言：希望本文对各位理解HEX文件的格式能有所帮助，同时我自己也能获得更深的理解。
hex格式解析
hex格式解析在计算机科学中，hex格式是一种用来表示二进制数据的常见格式。
hex格式使用十六进制（base-16）来表示数字，其中每个数字由0-9、以及字母A-F组成。
在编程中，hex格式通常用于将二进制数据转换为易于阅读和传输的格式。
解析hex格式是指将hex格式的数据转换回二进制形式。
这在许多计算机应用中非常有用，例如数据传输、存储和错误校验。
下面是一种简单的方法来解析hex格式：1. 首先，将hex格式的数据分割成两位一组。
每个两位组合表示一个字节（byte）的值。
例如，hex格式数据"48656C6C6F"可以分割为["48", "65", "6C","6C", "6F"]。
2. 接下来，将每个两位组合转换为对应的十六进制数值。
这可以通过查找每个字符对应的十六进制数值来完成。
例如，"48"转换为十进制数值为72。
3. 最后，将每个转换后的十六进制数值合并在一起，得到解析后的二进制数据。
对于上述的例子，解析后的数据为[72, 101, 108, 108, 111]，也就是ASCII码对应的字符"Hello"。
请注意，解析hex格式时需要考虑字节顺序（big-endian或little-endian）。
字节顺序表示二进制数据中字节的存储顺序。
例如，在big-endian字节顺序下，数值0x12345678将被解析为[18, 52, 86, 120]，而在little-endian字节顺序下，将被解析为[120, 86, 52, 18]。
总之，解析hex格式是一种将十六进制数据转换回二进制形式的过程。
通过将hex格式数据分割、转换为十进制数值，最后合并得到解析后的二进制数据。
这种解析技术在计算机领域中广泛应用，具有重要意义。
基础知识hex文件格式详解
基础知识hex文件格式详解hex文件格式总结•什么是hex文件？•文件格式•指令类型（Record type）•校验和o:04 02B0 00 92020008 AEo:04 0000 05 08000135 B9o:00 0000 01 FF•hex转bin文件什么是hex文件？hex是用于文件格式是intel规定的标准，总体来说，hex是文本文件，经常在微控制器的固件开发中看到hex的身影，例如基于STM32F103硬件，使用MDK开发的话，该软件就可以生成hex文件；如下图所示；这是一个简单的STM32标准外设库工程，代码里什么都没做，具体如下；#include 'stm32f10x.h'#include <stdio.h>/*** @brief Main program.* @param None* @retval None*/int main(void){/* Add your application code here*//* Infinite loop */while (1){}}最终，我们打开生成的hex文件，可以看到，这的确是一个文本文件，所以，直接将hex文件烧入MCU的Flash还是不行的，除非烧录软件可以把hex文件转成bin文件，然后再进行烧录；:020*********F2:10000000000400204901000899010008950100083A:10001000970100089101000881020008000000001B:100020000000000000000000000000009D0100082A:1000300093010008000000009B010008290200084D:100040006301000863010008630100086301000800:1000500063010008630100086301000863010008F0:1000600063010008630100086301000863010008E0:1000700063010008630100086301000863010008D0:10008000630100086301000863010008000000002C:1000900000000000000000000000000063010008F4:1000A00063010008630100086301000863010008A0:1000B0006301000863010008630100086301000890:1000C0006301000863010008630100086301000880:1000D0006301000863010008630100086301000870 :1000E0006301000863010008630100086301000860 :1000F0006301000863010008000000000000000028 :100100000000000000000000630100086301000817 :10011000630100086301000863010008630100082F :10012000630100086301000863010008630100081F :1001300063010008DFF80CD000F018F80048004711 :10014000A102000800040020064880470648004736 :10015000FEE7FEE7FEE7FEE7FEE7FEE7FEE7FEE777:10016000FEE7FEE72D02000835010008064C074DAA :1001700006E0E06840F0010394E807009847103477 :10018000AC42F6D3FFF7DAFFA4020008B40200087D :10019000FEE77047FEE7FEE77047704770470000D4 :1001A0000CB500211F4801910091026842F4803291 :1001B00002604FF4A063026802F400320092019AD8 :1001C000521C0192009A12B9019A9A42F3D1026824 :1001D000920324D50121009141684160416841604A :1001E00041684160416821F47C114160416841F4FB :1001F00098114160016841F08071016001688901D6 :10020000FCD5416821F003014160416841F00201E1 :1002100041604168C1F381010229FAD10CBD00910E :100220000CBD00000010024070470000104810B5DF :10023000016841F00101016041680E4A11404160CE :1002400001680D4A11400160016821F480210160BC :10025000416821F4FE0141604FF41F0181600021DB :10026000C162FFF79DFF05494FF00060086010BDB7 :10027000001002400000FFF8FFFFF6FE08ED00E06E :10028000FEE702E008C8121F08C1002AFAD1704731 :100290007047002001E001C1121F002AFBD1704706 :1002A000FEE70000B4020008000000200004000087:0402B00092020008AE:0400000508000135B9:00000001FF文件格式通过上面的文件，我们不难发现，hex文件每行都由:作为起始码，这是显而易见的，而后面这些乱七八糟的数据又代表什么呢？先看下面这张图；hexformat这个和一般的通讯协议类似，一帧数据往往包括起始码，数据长度，数据类型，数据，校验码等等，所以hex文件也不例外，这里它包含几个特点，下面参考了wiki；•起始码：每行数据作为一帧，并由:作为起始码；•字节长度：两个十六进制数字（一对十六进制数字），指示数据字段中的字节数（十六进制数字对）。
单片机烧录用的hex文件，文件格式解析（转载）
单⽚机烧录⽤的hex⽂件，⽂件格式解析（转载）含有单⽚机的电⼦产品在量产的时候会⽤到.hex⽂件或者.bin。
hex是⼗六进制的，包含地址信息和数据信息，⽽bin⽂件是⼆进制的，只有数据⽽不包含地址。
任何⽂件都有⼀定的格式规范，hex⽂件同样具有完整的格式规范。
今天和⼤家分享⼀下，hex是如何解析的。
⼀、hex⽂件解析hex⽂件可以通过UltraEdit、Notepad++、记事本等⼯具打开，⽤Notepad++打开之后会看到如下数据内容。
使⽤Notepad++打开后会不同含义的数据其颜⾊不同。
每⾏数据都会有⼀个冒号开始，后⾯的数据由：数据长度、地址、标识符、有效数据、校验数据等构成。
以上图的第⼀⾏为例，进⾏解析：第1个字节10，表⽰该⾏具有0x10个数据，即16个字节的数据；第2、3个字节C000，表⽰该⾏的起始地址为0xC000；第4个字节00，表⽰该⾏记录的是数据；第5-20个字节，表⽰的是有效数据；第21个字节73，表⽰前⾯数据的校验数据，校验⽅法：0x100-前⾯字节累加和；其中，第4个字节具有5种类型：00-05，含义如下：字段含义00表⽰后⾯记录的是数据01表⽰⽂件结束02表⽰扩展段地址03表⽰开始段地址04表⽰扩展线性地址05表⽰开始线性地址单⽚机的hex⽂件以00居多，都⽤来表⽰数据。
hex⽂件的结束部分如下图所⽰。
最后⼀⾏的01表⽰⽂件结束了，最后的FF表⽰校验数据，由0x100-0x01=0xFF得来。
⼆、扩展地址细⼼的同学可能发现了，上⾯的地址都是两个字节，范围从0x000-0xFFFF，如果地址是0x17FFFF该怎么办呢？这就要⽤到扩展字段了，举例如下：第⼀⾏中，第⼀个字节为0x02，表⽰只有两个字节的数据，⽽扩展段的标识符为0x04表⽰后⾯的数据0x0800为扩展线性地址，基地址的计算⽅法为：(0x0800<<16)=0x08000000，在0x04标识段出现之前，下⾯的数据都是这个基地址。
HEX文件格式和其校验算法
HEX⽂件格式和其校验算法打开app_valid_setting_apply.hex如下:020*********F7:10FC00000100000000000000FE000000FFFFFFFF F9:00000001FF分析如下对数据帧结构冒号本⾏数据长度本⾏数据的起始地址数据类型数据校验码(红⾊)（紫⾊）（绿⾊）（蓝⾊）（⿊⾊）（橙⾊）1byte2byte1byte N byte1byte补充数据类型'00' Data Rrecord：⽤来记录数据，HEX⽂件的⼤部分记录都是数据记录'01' End of File Record:⽤来标识⽂件结束，放在⽂件的最后，标识HEX⽂件的结尾'02' Extended Segment Address Record:⽤来标识扩展段地址的记录'03' Start Segment Address Record:开始段地址记录'04' Extended Linear Address Record:⽤来标识扩展线性地址的记录'05' Start Linear Address Record:开始线性地址记录校验码以020*********F7为例⼦具体算法为 0x100-((0x02+0x00+0x00+0x04+0x00+0x03)%256)= 0x F7相关校验测试程序：下⾯算法实现记录的校验,校验成功返回1，失败返回0//代码引⽤/uid-24789420-id-1635048.htmlbit AnalyseHEX(char hex[],int len){unsigned char i=1;unsigned char data;int cc=0;char temp[2];do{temp[0] = hex[i++];temp[1] = hex[i++];sscanf(temp,"%x",&data);cc += data;} while (i<(len-2));cc%=256;cc=0x100-cc;temp[0] = hex[i++];temp[1] = hex[i++];sscanf(temp,"%x",&data);return (cc==data)?1:0;}int _tmain(int argc, _TCHAR* argv[]) {char hex[]="::020*********FA"; AnalyseHEX(hex,sizeof(hex));}。
hex 格式解析
hex 格式解析HEX格式是一种常用的二进制文件格式，主要用于存储程序和数据。
它是一种文本文件，由一行行符合HEX文件格式的文本组成。
在这些文本中，每一行包含一个HEX记录。
这些记录由对应机器语言码和/或常量数据的十六进制编码字节组成。
HEX文件通常用于传输将被存储在ROM或EPROM中的程序和数据。
大多数EPROM编程器或仿真器使用HEX文件。
HEX文件格式主要有两种：Intel HEX和Motorola SREC（也称为Mot）。
Intel HEX文件由一行行符合Intel HEX文件格式的文本组成。
在Intel HEX文件中，每一行包含一个HEX记录。
这些记录由对应机器语言码和/或常量数据的十六进制编码字节组成。
Motorola SREC文件则是另一种HEX格式，它按照不同的编码方式组织数据。
要解析HEX文件，可以将其拆分成以下几个部分：1. 文件头：文件头包含文件类型、版本和起始地址等信息。
文件头通常位于文件的开头，用于指示文件的类型和结构。
2. 数据记录：数据记录是HEX文件中的基本单元，包含机器语言码和/或常量数据的十六进制编码字节。
每一行都是一个数据记录，它们按照顺序排列在文件中。
3. 数据记录之间的分隔符：HEX文件中的数据记录之间使用分隔符进行分隔。
常见的分隔符有：空格、制表符（TAB）、换行符（CR）等。
4. 文件尾：文件尾是HEX文件的最后一个部分，它表示文件的结束。
文件尾通常包含一个表示文件结束的特定字符或字节序列。
在解析HEX文件时，需要关注以下几个方面：1. 确定文件类型和格式：根据文件头信息，判断文件的类型和格式。
2. 提取数据记录：从文件中提取数据记录，解析记录中的机器语言码和常量数据。
3. 处理记录之间的分隔符：去除记录之间的分隔符，以便将数据记录合并为一个连续的数据流。
4. 检查文件尾：确认文件是否完整，以及文件尾是否正确。
5. 分析数据：根据解析出的数据记录，分析文件中的程序和数据。
