公差试卷(B)

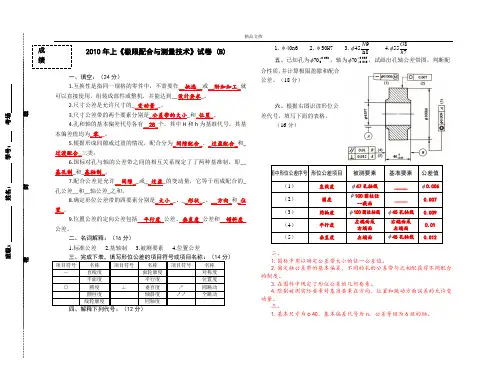

《公差与配合》试卷B及答案
.班级： 姓名： 学号： 考场密 封 线2010年上《极限配合与测量技术》试卷 (B)一、填空：（24分）1.互换性是指同一规格的零件中，不需要作__挑选__或__附加加工_就可以直接使用，组装成部件或整机，并能达到__设计要求_。
2.尺寸公差是允许尺寸的__变动量__。
3.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。
4.孔和轴的基本偏差代号各有__28_个，其中H 和h 为基准代号，其基本偏差值均为_零__。
5.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。
6.国标对孔与轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。
7.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。
8.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。
9.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。
二、名词解释：（16分）1.标准公差2.基轴制3.被测要素4.位置公差1.φ40n62.φ50H73.h8945N φ 4.7855h G φ 五、已知孔为030.0070+φ，轴为039.0020.070++φ，试画出孔轴公差带图，判断配合性质，并计算极限盈隙和配合公差。
（18分）六、根据右图识读形位公差代号，填写下面的表格。
（16分）二、1.国标中用以确定公差带大小的任一公差值。
2.固定轴公差带的基本偏差，不同的孔的公差带与之相配获得不同配合的制度。
3.在图样中规定了形位公差的几何要素。
4.限制被测实际要素对基准要素在方向、位置和跳动方面误差的允许变动量。
三、1.基本尺寸为φ40，基本偏差代号为n ，公差等级为6级的轴。
2.基本尺寸为φ50，基本偏差代号为H，公差等级为7级的孔。
3. 基本尺寸为φ45，基轴制，孔的公差带代号为N9，轴的公差带代号为h8,过渡配合。
公差配合与测量技术

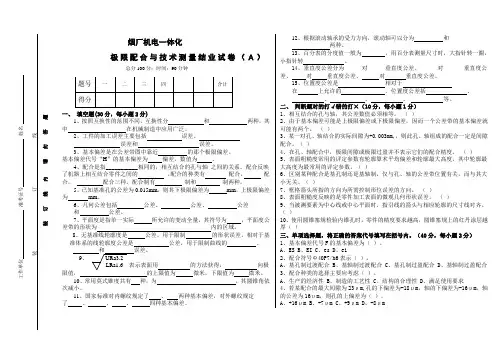

学校： 班别： 考号： 姓名： 烟厂机电一体化极限配合与技术测量结业试卷（Ａ）总分100分；时间：90分钟一、 填空题(30分，每小题2分)1、按照互换性的范围不同，互换性分 和 两种，其中 在机械制造中应用广泛。
2、工件的加工误差主要包括 误差、 误差和 误差。
3、基本偏差是在公差带图中靠近 的那个极限偏差。
基本偏差代号“H ”的基本偏差为 偏差，数值为 。
4、配合是指___________相同的，相互结合的孔与轴 之间的关系。
配合反映了机器上相互结合零件之间的 。
配合的种类有 配合， 配合， 配合三种。
配合制有 制和 制两种。
5、已知基准孔的公差为0.015mm ，则其下极限偏差为 mm ，上极限偏差为 mm 。
6、几何公差包括 公差、 公差、 公差 和 公差。
7、平面度是指单一实际 所允许的变动全量，其符号为 ，平面度公差带的形状为 内的区域。
8、无基准线轮廓度是 公差，用于限制 的形状误差。
相对于基准体系的线轮廓度公差是 公差，用于限制曲线的 、 和 误差。
9、 URa3.2LRa1.6 表示表面用 的方法获得， 向极限值， 的上限值为 微米，下限值为 微米。
10、常用莫式锥度共有 种，为 ，其圆锥角依次减小。
11、国家标准对内螺纹规定了 、 两种基本偏差，对外螺纹规定了 、 、 、 四种基本偏差。
12、根据滚动轴承的受力方向，滚动轴可以分为 和 两种。
13、百分表的分度值一般为 ，用百分表测量尺寸时，大指针转一圈，小指针转 。
14、垂直度公差分为 对 垂直度公差、 对 垂直度公差、 对 垂直度公差、 对 垂直度公差。
15、位置度公差是 相对于在 上允许的 ，位置度公差括 、 、 、 、 等。
二、 判断题对的打√错的打×（10分，每小题1分） 1、相互结合的孔与轴，其公差数值必须相等。
（ ）2、由于基本偏差可能是上极限偏差或下极限偏差，因而一个公差带的基本偏差就可能有两个。
《公差配合与测量技术》复习试卷三套答案
一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。
（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（×）3．国家标准规定，孔只是指圆柱形的内表面。
（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。
（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。
（×）7．未注公差尺寸即对该尺寸无公差要求。
（×）8．基本偏差决定公差带的位置。
（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
公差与配合试卷及答案
．保证互换性生产的基础是A．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差3．ø60+0.046的孔与ø60±0.015的轴的结合是配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4．对于尺寸公差带，代号为P-ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差, 正值D、下偏差, 负值5．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。
A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。
A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时，其形位公差带的形状是之间的区域。
A D8．孔的体外作用尺寸其实际尺寸，A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。
A. Ra、B. RzC. R YD. R S m二、填空题1. 尺寸公差带二要素是指公差带的.2. GB/T1800.2将线性尺寸的标准公差分为20级，其中最高级为3. 表面粗糙度的两个高度特征参数中，比较全面客观地反映表面微观几何形状特征的是。
4．配合精度要求高的零件，其表面粗糙度数值应5. 配合公差的数值愈小，则相互配合的孔、轴的公差等级愈6. 尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是mm，1最小极限尺寸是 mm 。
三、填表1.根据已知项，填写未知项。
+0.03Ф60E试题答案要点及评分细则课程名称：互换性与技术测量(B卷) 专业年级：填写人：2010 ——2011 学年第 1 学期参考答案及得分要点评分标准（得分）一选择题（每题2分，共30分）正确每个得2分1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题（每题1分共10分）正确每个得1分1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差6 随机；7下方；8 十；9高；正确每个得1分10 齿圈径向跳到误差；11 84.6mm；75.4mm；12 摆动三填表（每空2分）每空正确2分(1)+0.086 ；0.021；0；0.013；0.034(2)ǿ60;ǿ60.03;包容要求；最大实体边界；ǿ60da（60 60.03）fa<ǿ0.03四分析题（第1小题10分，第2小题10分，共20分）1.答共5处错误改正一处2分。
公差与技术测量试卷B
《公差与技术测量》试卷B一.填空题（每空1分，共20分）1) 所谓互换性原则，就是同一规格的零件制成后，在装配时应________________________，装成的机器应能满足_________________________。
2) 配合是指_________________________相同的孔和轴___________________之间的关系。
3) 配合公差等于______________________，其数值应是_____________值。
4) 公差带的位置由__________________决定，公差带的大小由___________________决定。
5) 标准对孔和轴各设置了____________________个基本偏差，对于轴ａ--ｈ的基本偏差为_________________________，与基孔构成___________________配合，ｊ--ｚｃ的基本偏差为_______________，与基准孔构成____________配合。
6) ｐ６、ｐ７、ｐ８的基本偏差为_______________偏差，其数值__________同。
7) 包容原则采用________________边界，最大实体原则采________________边界。
8) 国标ＧＢ１０３７－８３规定表面粗糙度的基本评定参数为（名称和代号）_______________，______________。
一般情况下，优先选用___________________。
二．判断题（正确的打√，错误的打×，每题2分，共20分）（）1)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。
（）2)量块按等使用时，量块的工件尺寸既包含制造误差，也包含检定量块的测量误差。
（）3)零件的实际尺寸越接近其基本尺寸就越好。
（）4)各级a--h的轴与基准孔必定构成间隙配合。
（）5)公差值可以是正的或负的。
公差配合与测量技术试卷(含答案)
2009-2010学年二学期公差配合与测量技术试卷(A卷)班级:___________学号:___________姓名:___________得分:___________题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。
（√）(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。
( ╳)(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √ ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。
（╳）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。
（√）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。
（╳）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（√）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。
（╳）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（╳）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( 0.05 )mm。
(2分)[2]任何几何量的量值都由(表征数值)和( 计量单位 )两部分组成。
(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为(4-12 )共九级。
(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则 )。
(2分)[5]系统误差可用( 修正法 ), ( 抵消法 )等方法消除。
(2分)[6]优先数R5系列的公比近似为( 1.60 )。
(完整版)公差试卷答案
金华职业技术学院社会培训考试答案课程： 互换性与测量技术基础 （答卷时间 120 分钟）姓名：一、是非题（每小题1分，共10分）1． 优先选用基孔制是因为孔难加工，但加工时不一定先加工孔后加工轴。
（ √ ）2．圆柱形轴的基本尺寸为80mm ，公差等级为6级，基本偏差代号为k ，则在图样上标注为mm k 002.0021.0680++φ。
( × ) 3． 若系统误差和随机误差都小，称为准确度高。
（ √ ）4．孔轴配合在精度较高的情况下，孔的公差等级数值往往大于轴的公差等级。
（ √ ）5．实际要素就是被测要素。
( × )6．同轴度公差带是距离为公差值ｔ的两平行直线之间的区域。
( × )7.设计光滑极限量规时，应遵守极限尺寸判断原则的规定。
（ √ ）8．滚动轴承的内圈与轴颈的配合采用基孔制，轴承内径的公差带位置与一般的基准孔H 的位置不同。
（ √ ）9．国家标准对内、外螺纹的大径和中径都有具体的公差等级要求。
( × )10．某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。
( × )二、单项选择题（每小题1分，共25分）1. 从加工过程看，零件尺寸进入公差范围的“起始尺寸”是 B 。
A . 最大极限尺寸B . 最大实体尺寸C . 最小极限尺寸D . 最小实体尺寸2．零件加工后通过测量获得的尺寸，称为 C 。
A ．公称尺寸B ．极限尺寸C ．实际尺寸D ．实体尺寸3. 设置基本偏差的目的是将__ A___加以标准化，以满足各种配合性质的需要。
A. 公差带相对于零线的位置B.公差带的大小C. 各种配合4．属于形状公差的有 B 。
A ．平行度B ．平面度C ．同轴度D ．圆跳动5．游标卡尺主尺的刻线间距为 A 。
A. 1mmB. 0.5mmC. 2mm6．平面度公差带形状为 A 。
A ．两平行平面间的区域B ．两平行直线的区域C ．一个四棱柱D ．一个小圆柱7．用任意方法获得的表面，其表面粗糙度轮廓符号为 B 。
公差与配合试卷及答案
公差与配合试卷及答案一、选择题1. 答案：C解析：保证互换性生产的基础是标准化。
2. 答案：B解析：尺寸公差带大小由公差等级决定。
3. 答案：C解析：ø60+0.046的孔与ø60±0.015的轴的结合是过盈配合。
4. 答案：B解析：代号为P-ZC的基本偏差为上偏差，负值。
5. 答案：D解析：H9/a9是不合理的孔、轴配合。
6. 答案：C解析：形状公差值应小于定向公差的一半。
7. 答案：ABCD解析：形位公差带的形状是四个象限之间的区域。
8. 答案：C解析：孔的体外作用尺寸应大于其实际尺寸。
9. 答案：B二、填空题1. 答案：公差等级、基本偏差2. 答案：第三级3. 答案：Ra、Rz4. 答案：较小5. 答案：高三、填表1.基本孔尺寸ES φ30EI +0.065轴尺寸 eseI -0.013T +0.099+0.065最大极限尺寸 Xmax 30.065最小极限尺寸 Xmin 29.9352.最大实体尺寸(mm) 6.03最小实体尺寸(mm) 5.97采用的公差 E8边界名称及边界尺寸(mm) A 5.97B 6.03四、综合分析题1. 改正下面标注错误的地方。
答案：无法确定。
解析：题目中没有提供足够的信息来确定答案，因此无法确定错误的位置。
2. 下图所示销轴的三种形位公差标注，它们的公差带有何不同？答案：三种形位公差标注的公差带大小不同。
其中(a)为较小的公差带，(b)为较大的公差带，(c)为最大的公差带。
解析：公差带大小与形位公差的大小有关，因此三种形位公差标注的公差带大小不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
济宁市技师学院2011/2012学年第一学期期末考试 数车1121、1122、1123、车工1121（中）《公差》试卷（B ）
一、填空题（每空 1 分，共 30 分）
1．几何量公差就是零件几何参数 的 ，它包括 和 。
2．尺寸由 和 两部分组成，如30mm 、60m 等。
3．ES 表示 ，es 表示 。
4．代表过渡配合松紧程度的特征值是 和 。
5．用以确定公差带相对于零线位置的上极限偏差或下极限偏差叫 ， 此偏差一般为靠近 的那个偏差。
6．同一公差等级对所有公称尺寸的一组公差，被认为具有 的精确程度，但却有 的公差数值。
7．检验是指确定被测几何量是否在规定的 之内，从而判断被测对象是否合格，而无须得出 。
8．螺纹千分尺主要用于测量螺纹的 尺寸。
9．机械式量仪是借助 、齿轮、齿条或扭簧的传动，将测量杆的微小直线移动经传动放大机构转变为表盘上指针的角位移，从而指示出相应的数值。
10．偏摆仪是工厂中常用的一种计量器具，利用百分表、千分表可对回转体零件进行各种 的检测。
11．确定几何公差带的四要素分别是形状、 、方向和 。
12．轮廓参数包括R 轮廓、W 轮廓、P 轮廓。
其中R 轮廓参数（表面粗糙度参数）的高度评定参数包括 和 。
13．表面结构代号由表面结构 和表面结构 ，以及其他有关
规定的项目组成。
14．螺纹按其牙型可分为 、 、 和 。
15．螺距误差包括两部分,即与旋合长度有关的累积误差和与旋合长度无关的局部误差。
从互换性的角度看，螺距的 是主要的。
二、判断题（每题 1 分，共 10 分）
（ ）1．螺纹公差带代号与孔、轴公差带代号相同，同样由公差等级数字和基本偏
差字母组成，它们的标记方法也一样。
（ ）2．具有互换性的零件应该是形状和尺寸完全相同的零件。
（ ）3．某一零件的实际（组成）要素正好等于其公称尺寸，则该尺寸必然合格。
（ ）4．不论公差数值是否相等，只要公差等级相同，则尺寸精度就相同。
（ ）5．用游标卡尺测量轴颈时，由于没有看准对齐的刻线而产生的误差，从误差产生原因上看属于方法误差。
（ ）6．综合测量一般属于检验，如用螺纹量规综合检验螺纹的合格性。
（ ）7．量块是一种精密量具，因而可以单独利用它直接测量精度要求较高的工件
尺寸。
（ ）8．水平仪的玻璃管内注满精馏的乙醚和乙醇。
（ ）9．几何公差带的大小是指公差带的宽度、直径或半径差的大小。
（ ）10．表面结构要求可标注在几何公差框格上方。
三、选择题（每题 1 分，共 10 分） 1．确定不在同一尺寸段的两尺寸的精确程度，是根据（ ）。
A ．两个尺寸的公差数值的大小 B ．两个尺寸的基本偏差 C ．两个尺寸的公差等级 D ．两个尺寸的实际偏差 2．普通螺纹的主要用途是（ ）。
A ．连接和紧固零部件
B ．用于机床设备中传递运动
C ．用于管件的连接和密封
D ．在起重装置中传递力 3．计量器具能准确读出的最小单位数值就是计量器具的（ ）。
A ．校正值 B ．示值误差
C ．分度值
D ．刻度间距 4．几何公差的基准代号中字母（ ）。
A ．应按垂直方向书写
B ．应按水平方向书写
C ．和基准符号的方向一致
D ．可按任意方向书写 5．以下几何公差项目中属于形状公差的是（ ）。
A ．圆柱度 B ．平行度 C ．同轴度 D ．圆跳动 6．对于直角尺，下列说法错误的是（ ）。
A ．直角尺可对任意角度进行检测
B ．直角尺只能用来检测90°角
C ．结合塞尺使用还可以检测工件被测表面与基准表面间的垂直度误差
D ．直角尺00级的精度最高 7．关于万能角度尺，下列说法错误的是（ ）。
A ．万能角度尺是用来测量工件内外角度的一种通用量具 B ．万能角度尺的刻线原理与游标卡尺相似，也是利用尺身与游标的刻度间距之差来进行小数部分读数的 C ．万能角度尺在使用时，要根据被测工件的不同角度，正确搭配使用直尺和角尺 D ．Ⅱ型万能角度尺可以测量0°320°的任意角度 8．下列计量器具中，测量范围与示值误差相等的是（ ）。
A ．比较仪 B ．游标卡尺 班级 姓名 学号
---------------------------------------------密-------------------------------------封---------------------------------线-----------------------------------------
C．百分表D．杠杠表
9．当上极限尺寸或下极限尺寸为零值时，在图样上（）。
A．必须标出零值B．不用标出零值
C．标出零值与不标出零值皆可D．视具体情况而定10．下列计量器具中，不属于通用量具的是（）。
A．钢直尺B．量块
C．游标卡尺D．千分尺
四、名词、代号解释题（每题 4 分，共20 分）
1．1016/5g6g
M H
⨯-：
2．
3．互换性：
4．刻度间距：
5．配合：
五、简答题（共14 分）
1．用千分尺测量零件进行读数时，其读数方法和步骤是什么？（4分）2．什么是螺距？什么是导程？两者的关系是什么？（6分）3．不查表，试说明189/9
H g
φ配合代号的含义、配合性质和配合制。
（4分）
六、综合题（共16 分）
已知一组相配合的孔、轴，其中孔为+0.018
18mm
φ，轴为-0.016
-0.033
18mm
φ，试解答下列问题：
⑴孔、轴的公称尺寸是多少？（2 分）
⑵分别计算孔、轴的上、下极限尺寸。
（4 分）
⑶画出相配合的孔、轴的公差带图。
（5 分）
⑷判别配合制及配合类型。
（2 分）
⑸计算极限间隙（或极限过盈）和配合公差。
（3 分）。
