初中物理中招专题复习-家庭电路
中考物理十六大考点：家庭电路
中考物理十六大考点：家庭电路【家庭电路】1.家庭电路的组成：进户线→电能表→总开关→保险盒→用电器。
2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。
如果测电笔中氖管发光，那么所测的是火线，不发光的是零线。
3.所有家用电器和插座都是并联的。
而开关那么要与它所控制的用电器串联。
4.保险丝：是用电阻率大，熔点低的铅锑合金制成。
它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5.引起电路中电流过大的原因有两个：一是电路发生短路;二是用电器总功率过大。
6.安全用电的原那么是：①不接触低压带电体;②不靠近高压带电体。
在安装电路时，要把电能表接在干路上，保险丝应接在火线上(一根足够);控制开关应串联在干路安全用电4.安全用电常识开关接在火线上。
1.家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。
如果测电笔中氖管发光，那么所测的是火线，不发光的是零线。
3.所有家用电器和插座都是并联的。
而开关那么要与它所控制的用电器串联。
4.保险丝：是用电阻率大，熔点低的铅锑合金制成。
它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5.引起电路中电流过大的原因有两个：一是电路发生短路;二是用电器总功率过大。
6.安全用电的原那么是：①不接触低压带电体;②不靠近高压带电体。
在安装电路时，要把电能表接在干路上，保险丝应接在火线上(一根足够);控制开关应串联在干路。
中考物理“家庭电路”高频考点总结
中考物理“家庭电路”高频考点总结
中考物理中，“家庭电路”是一个重要的考点。
以下是家庭电路的高频考点总结：
1. 电路的基本组成：家庭电路由电源、导线、电器和开关组成。
电源一般是交流电源，导线用来连接电源和电器，开关用来控制电器的通断。
2. 电流的概念：电流是电荷在导体中的流动，单位是安培(A)。
根据欧姆定律，电流与电压和电阻之间的关系为I = U/R，其中I表示电流，U表示电压，R表示电阻。
3. 并联电路和串联电路：并联电路是指多个电器并联连接在一起，串联电路是指多个
电器串联连接在一起。
在并联电路中，电压相同，电流分流；在串联电路中，电流相同，电压分压。
4. 安全使用电器：正确使用电器是非常重要的，要注意以下几个方面：
- 使用电器时应当关注使用说明书，了解电器的功率、电流等参数。
- 使用安全可靠的电源和电器。
- 不要将电器连接在超过其额定电压或电流的电路中。
- 使用电器时要保持干燥，不要接触水或湿手操作。
- 不要将电器插头或电线拉扯、折断。
- 长时间不使用的电器应该断开电源。
5. 家庭电路中的保险丝：保险丝是防止电路超负荷、短路等情况发生的安全设施。
保
险丝有一定的额定电流，当电路中的电流超过额定值时，保险丝会断开，切断电路。
6. 能源的合理利用：家庭电路中的电器使用应力求合理利用能源，比如节约用电、合
理使用家电等。
这些是中考物理中关于家庭电路的高频考点总结，掌握这些知识点可以帮助你顺利应对相关考题。
初三物理家庭电路知识点归纳总结
初三物理家庭电路知识点归纳总结在初三物理学习中，家庭电路是一个重要的知识点，它关系到我们日常生活中使用电能的安全和有效。
下面是对初三物理家庭电路知识点的归纳总结。
1. 电流和电压在家庭电路中，电流和电压是两个基本的概念。
电流是指单位时间内电荷通过导体的数量，单位为安培(A)。
电压是指单位电荷所具有的能量，单位为伏特(V)。
电流和电压的关系由欧姆定律决定，即电压等于电流乘以电阻，用数学公式表示为V=IR。
2. 串联和并联电路家庭电路中的电器设备通常是以串联和并联的方式连接在一起。
串联电路是指电流依次流经各个电器设备，而并联电路是指电流分流经不同的电器设备。
在串联电路中，总电压等于各个电器设备电压的总和，而在并联电路中，总电流等于各个电器设备电流的总和。
3. 电流计和电压计的使用为了测量电流和电压的大小，我们需要使用电流计和电压计。
电流计是用来测量电路中的电流的仪器，通常连接在电路中的串联部分。
电压计是用来测量电路中的电压的仪器，通常连接在电路中的并联部分。
在使用电流计和电压计时，需要注意选择适当的量程，并按照正确的接线方式连接仪器。
4. 家庭电路中的保险丝和漏电保护器为了保证家庭电路的安全，我们通常会安装保险丝和漏电保护器。
保险丝是一种安全装置，当电路中电流超过额定值时，保险丝会熔断，切断电路，防止电路过载。
漏电保护器是一种用来检测电路中是否有漏电的装置，当电路中有漏电时，漏电保护器会立即切断电路，避免触电事故的发生。
5. 电阻的作用和种类电阻是控制电路中电流大小的元件，它对电流有阻碍作用。
根据电阻的大小和形状，可以分为固定电阻和变阻器。
固定电阻的阻值固定不变，而变阻器可以通过调节滑动触点的位置来改变阻值。
在家庭电路中，电阻的作用是限制电流的大小，保护电器设备不受损坏。
6. 平行板电容器的原理平行板电容器是由两块平行的金属板和之间的绝缘介质组成的。
当电容器接上电压时，正极板上积累正电荷，负极板上积累负电荷，形成一定的电场。
中考物理家庭电路的知识点
在中学物理的家庭电路部分，通常涉及到一些基础的电路知识。
以下是一些中考物理中可能涉及的关于家庭电路的知识点：
1. 电路基础概念：
-电流、电压、电阻的基本概念。
-串联电路和并联电路的区别。
2. 电流、电压、电阻的关系：
- Ohm定律：U = IR，即电压等于电流乘以电阻。
-理解电流、电压、电阻之间的定量关系。
3. 家庭电路的组成：
-了解家庭电路中的电源、导线、电器设备和开关等基本组成部分。
4. 安全用电知识：
-掌握正确使用插座和插头的方法。
-了解电器设备的功率和用电安全。
5. 并联电路和串联电路：
-理解并联电路和串联电路的概念。
-掌握并联电路和串联电路的基本特点。
6. 电流的测量：
-使用安培表对电路中的电流进行测量。
-理解电流表的连接方式。
7. 电阻的测量：
-使用欧姆表对电阻进行测量。
-理解欧姆表的连接方式。
8. 发光二极管（LED）：
-了解LED的基本工作原理。
-知道LED在电路中的应用。
9. 家庭电路的问题解决：
-掌握常见电路问题的排除方法，如短路、断路等。
10. 电功率和能量消耗：
-了解电功率的概念和计算方法。
-知道电器设备的能量消耗与使用时间的关系。
这些知识点是中学物理中涉及到家庭电路的基础内容。
在学习过程中，理论知识的学习通常会结合一些实际的实验，以便学生更好地理解和应用这些概念。
中考物理家庭电路的知识点
中考物理家庭电路的知识点家庭电路是我们日常生活中常见的电路，了解家庭电路的知识对于中考物理考试非常重要。
本文将介绍一些中考物理中常见的家庭电路知识点。
首先，家庭电路由电源、导线、电器和开关组成。
电源通常是电网，导线用来传送电流，电器是我们使用的设备，而开关则用于控制电路的通断。
家庭电路中常用的电器有灯泡、电热器、电视机等。
不同的电器有不同的功率，功率的单位是瓦特（W）。
家庭电路的总功率由所有电器的功率之和决定。
在家庭电路中，电流的单位是安培（A），电流的方向是从正极流向负极。
电路中的电流可以通过安培表来测量。
电阻是电路中的另一个重要概念，它的单位是欧姆（Ω）。
电阻的大小决定了电流的强弱。
电阻可以用电阻计来测量。
家庭电路中常见的电路连接方式有串联和并联。
串联是指电器依次连接，电流只能顺流通过每一个电器。
并联是指电器并列连接，电流可以分流经过不同的电器。
并联电路中，电器的电阻越小，电流越大；电器的电阻越大，电流越小。
而串联电路中，电器的电阻越大，电流越大；电器的电阻越小，电流越小。
在家庭电路中，安全是至关重要的。
为了确保电路的安全运行，家庭电路需要有保险丝和漏电保护器。
保险丝是一种能够自动断开电路的保护装置，当电流超过一定值时，保险丝会熔断，防止电路过载。
漏电保护器则能够在电流泄漏时自动切断电路，防止触电事故发生。
此外，家庭电路还需要正确地接地。
接地是将电路的电流导入地下，以保证电路的安全运行。
电路的接地可以通过接地线来实现。
在日常生活中，我们需要正确地使用电器，合理使用电能。
比如，不要在电器下面堆放易燃物品，不要在电器过载的情况下使用，不要将电器放在潮湿的地方等等。
总之，了解家庭电路的知识对于中考物理考试非常重要。
本文介绍了家庭电路的基本组成、常见电器的功率、电流的方向和单位、电阻的概念、串联和并联电路的特点、电路的安全性以及正确使用电器的注意事项。
希望这些知识能够帮助你在中考物理考试中取得好成绩。
中考物理压轴题专题家庭电路故障的分析问题的经典综合题含答案

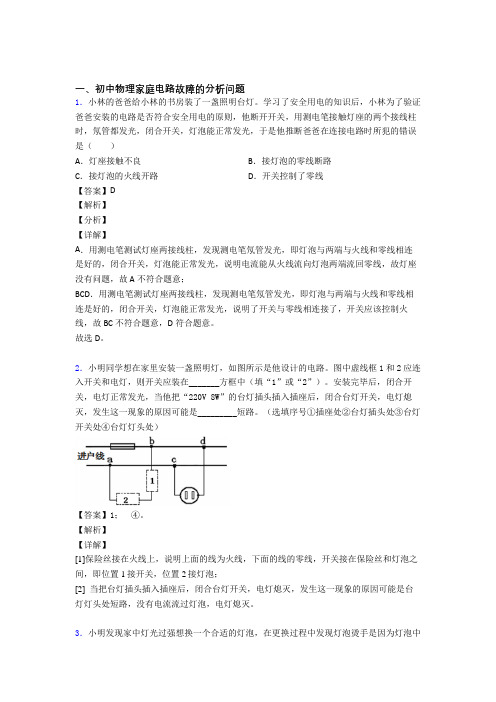

一、初中物理家庭电路故障的分析问题1．小林的爸爸给小林的书房装了一盏照明台灯。
学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（）A．灯座接触不良B．接灯泡的零线断路C．接灯泡的火线开路D．开关控制了零线【答案】D【解析】【分析】【详解】A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
中考物理高频考点专题65 家庭电路(解析版)
家庭电路（解析版）精讲精练1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。
2.家庭电路中各部分电路及作用：（1）进户线：进户线有两条，一条是火线，一条是零线。
火线与零线之间的电压是220V。
正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：a用途：测量用户消耗的电能（电功）的仪表。
b安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）闸刀开关（：空气开关）a作用：控制整个电路的通断，以便检测电路更换设备。
b安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。
（4）保险盒：a电路符号：b连接：与所保护的电路串联，且一般只接在火线上。
c选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
d保险丝规格：保险丝越粗，额定电流越大。
e注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（5）插座:a作用：连接家用电器，给可移动家用电器供电。
b种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
c安装：并联在家庭电路中，具体接线情况见右图。
d把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（6）用电器（电灯）和开关a白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。
b灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
c开关和用电器串联，开关控制用电器。
如果开关短路，用电器会一直工作，但开关不能控制。
3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。
4.连接家庭电路的注意事项：（1）家庭电路中各用电器是并联的。
（2）插座的连接要遵循“左零右火”的规则。
（3）开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。
中考物理综合题专题复习【家庭电路故障的分析问题】专题解析含答案
一、初中物理家庭电路故障的分析问题1．小林的爸爸给小林的书房装了一盏照明台灯。
学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（）A．灯座接触不良B．接灯泡的零线断路C．接灯泡的火线开路D．开关控制了零线【答案】D【解析】【分析】【详解】A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。
故选D。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
初三物理家庭电路知识点总结归纳
初三物理家庭电路知识点总结归纳家庭电路是我们日常生活中最为常见的电力应用之一，了解家庭电路的基本知识对于我们正确使用电力设备、确保电路的安全非常重要。
在初三物理学习中，我们需要掌握与家庭电路有关的一些基本知识点。
本文将对初三物理家庭电路的知识点进行总结归纳，以便同学们更好地掌握和理解。
一、电路基本概念1. 电流：电流表示电荷在单位时间内通过导线的数量，用字母I表示，单位是安培(A)。
2. 电压：电压表示电荷在单位电荷上获得的能量，也称为电势差，用字母U表示，单位是伏特(V)。
3. 电阻：电阻表示电流在通过导体时受到的阻碍程度，用字母R表示，单位是欧姆(Ω)。
4. 串联电路：串联电路是指电流只有一条路径流动的电路，各电器依次连接在一起，电流相同，电压按电器的电阻分配。
5. 并联电路：并联电路是指电流有多条路径流动的电路，各电器的两端连接在一起形成一个“大圈”，电压相同，电流按电器的阻值分配。
二、电路中的电器元件1. 电源：电路中提供电流的设备，如电池、发电机等。
2. 开关：用于控制电路通断的装置，将电器与电路连接或断开。
3. 电线：导体材料制成的电流传输通道，通常由铜线制成，分为火线、零线和地线。
4. 电阻器：用于控制电流强度的元件，根据需要可调节电阻大小。
三、电路中的摆放方式1. 并联连接：电器与电路的连接方式，电器的两端分别与电源的两端相连，形成平行路径。
2. 串联连接：电器与电路的连接方式，电器依次连接在一起，形成依次相连的路径。
四、电路中的常见问题1. 短路：指电路中发生线路之间的意外连接，导致电流过大，可能引发火灾等安全事故。
2. 开路：指电路中某个路径被切断，电流无法流动。
3. 过载：指电路中负载电器过多或功率超过额定功率，导致电路无法正常工作，甚至引发火灾。
五、家庭电路的安全用电知识1. 安装电闸：家庭电路应安装电闸保护装置，以防止短路和过载时引发的安全事故。
2. 合理使用插座：不应在一个插座中插入太多电器，以免过载。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、“珍爱生命，安全用电”是公民日常生活 中必备的安全意识。我国家庭电路的电压是 __2_20__V；在家庭电路中，为了防止触电，必 须把用电器的开关连接在__火___线上；当发 现家用电器或电线失火时，必须先__断_开__电 源，然后再救火。
6、如图是空调的三脚插头与三孔插座，请运用物理知识回 答下列问题：
A.使D用试电笔时用手指抵住笔尖金属体
B.在高压线下钓鱼
C.在家庭电路中使用绝缘层老化破损的导线
D.搬动电器前先断开电源开关
12、关于家庭电路和安全用电，下列说法正 确的是（ C ）
A.家庭电路中，开关一定要接在灯泡和零线 之间
B.使用测电笔时，手指不要按住笔尾的金属 体
C.电冰箱必须使用三孔插座
31、关于家庭电路，下列说法正确的是 （ A）
A.用电器的金属外壳一定要接地
B.空气开关自动断开，一定是某处出现了短 路
C.电能表测量的是家用电器的总功率
D.使用测电笔时，手不能接触笔尾的金属电 极
32、关于家庭电路及安全用电，下列说法正确的是（ A ）
A.为了防止因漏电而造成触电事故，微波炉的金属外壳应该 与大地相连
22、下列做法符合安全用电原则的是（ B ） A.在电线上晾两衣服 B.检修电路前切断电源 C.使用绝缘皮破损的导线 D.将开关接在零线和电灯之间
23、小明在使用台灯时,下列做法符合安全用 电要求的是（ B ）
A.用湿布擦拭发光的灯泡 B.吏换灯泡前先断开电源 C.使用导线老化开裂的台灯 D.换用超过台灯规定功率的灯泡
于正确使用插线板的做法是（C ）
A.在插线板上可以同时使用多个大功率用电器 B.插线板可以放置在家中的任何位置
C.使用或购买插线板时要关注其相关技术参数 D.用电器的插脚无需与插孔中的金属片完全接触
29、电的使用提高了我们的生活品质，但使用不当也会给我 们的生命财产造成损失，下列关于家庭用电安全的说法中错
7、（多选）我们怎样才能安全地享受电带来的便利呢？下
列关于家庭电路和安全用电常识说法正确的是（ BCD ）
A.输电线进户后，应依次连接电能表、保险装置、总开关、 插座等
B.保险装置、插座、导线、家用电器等达到使用寿命应及时 更换
C.三孔插座中零线与地线接反，当接在该插座上的用电器闭 合开关时，漏电保护器会切断电路
（1）三脚插头中较长的脚E与空调的 __三__脚_插_头__中_较__长_的_脚__E与__空_调__的_外_壳__相_连_______部位相连.
（2）针对日常生活中浪费电能的现象及用电习惯，说出两 种节约电能的方法。________人_走__灯_灭______________、 ________夏_天_把__空_调_温__度_设_置__的_高_一__些_________.
D.有人发生触电事故时，可以直接用手去拉 触电者进行施救
16、如图是家庭电路正常工作的一部分。下列说法中正确的
是（ C ）
A.导线B与大地之间的电压为220V
B.保险丝能在有人触电时自动切断电路
C.电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接 地
D.闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
39、如图所示是某同学家常用的一个插线板。他在使用中发 现：插线板上的指示灯在开关断开时不发光，插孔不能提供 工作电压；而在开关闭合时指示灯发光，插孔可以提供工作 电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。 下图中，插线板电路连接符合上述现象及安全用电要求的是
（ ）C
40、如图为家庭部分电路示意图，正常发光 的电灯突然熄灭，检查保险丝发现完好，再 用试电笔先后检测插座的两孔，氖管均发光。 由此判断电路故障的原因可能是（ ）
17、下列符合安全用电常识的是（D ） A.在通电电线上晾晒衣服 B.家用电器的金属外壳不接地 C.在高压输电线下放风筝 D.搬动电器前应断开电源开关
18、下列家庭用电的做法正确的是（ D ） A.导线直接接入插座 B.手拿测电笔金属杆 C.湿手拔插头 D.用电器外壳接地
19、下列现象符合安全用电原则的是（ ）
幵关时，会发现熔丝被熔断。下列说法正确的是（B ）①实
验说明电路超负荷运行会引起安全事故②实验中通过熔丝的 电流大于铜丝③通电相同的时间，熔丝所产生的热量多于铜 丝④随着支路开关依次闭合，焙丝最终熔断说明电流通过导 体产生的热量与电流强度有关
A.只有①②
B.只有①③④
C.只有②③④
D.①②③④都正确
24、有关安全用电，下列做法错误的是（ B ）
A.使用验电笔时手要接触验电笔后端金属部分 B.为了使用方便，可以剪掉三脚插头中保护接地线的插脚 C.接入漏电保护器，可以在导线漏电、电器短路等故障时断
开电路起保护作用
D.高压线发生断线落地时，人不能靠近落地处
25、在家庭电路中，一定不会引发总开关 （带有漏电保护器）跳闸的是（ C ）
B.使用试电笔时，手指不能接触笔尾金属体，以免发生触电 事故
C.为了防止触电，必须把用电器的开关接在零线上 D.家庭电路中，空气开关跳闸一定是因为电路发生了短路
33、关于下列几个图形，说法正确的是（ ） A.图B 甲中被测物体的长度为4.8cm
B.图乙中向两纸片中间吹气，两纸片靠拢
C.图丙中的人站在绝缘椅子上，通电后不会 触电
D.同一插线板上，不要同时使用大功率用电器
8、“安全用电，珍惜生命”是每个公民应有 的意识，下列关于安全用电说法正确的是 （C）
A.有时可在电线上晾晒衣服
B.雷雨天气可以打着雨伞在开阔地上行走
C.发现有人Βιβλιοθήκη 电，应立即切断电源，然后进 行急救
D.手机充电器可以永久的插在插座上
9、“珍爱生命，注意安全”是中学生应具备的基本安全意
3、在家庭电路中，为了用电安全，控制用电 器的开关要连接在___火__线和用电器之间， 为了节能、方便，楼道照明灯普遍使用了声、 光控开关，实现了只在夜晚天黑且有声音时 灯才能亮，这种现象说明声波可以传递 _____能_量______（选填“信息”或“能量”）
4、（1）小华用两个单刀双掷开关S1、S2和若干导线，设计 了一个双控开关电路，在大门处和卧室门口都能控制客厅日
“错”C的是（ ）
A.保险丝熔断后，不能使用铜丝代替
B.控制电灯的开关必须接在火线上
C.洗衣机插入三孔插座后，电灯和洗衣机是串联
D.洗衣机使用三孔插座的目的是使其金属外壳接地
11、电给人类带来了极大的便利，但不正确 用电也会带来很大的危害，甚至会危及生命， 下列做法符合安全用电原则的是（ ）
误的是（ B ）
A.控制用电器的开关应接在用电器和火线之间
B.若空气开关“跳闸”，一定是使用了大功率用电器
C.发现电路起火，应立即断开电源开关，切断电路
D.有金属外壳的用电器使用三脚插头是为了防止漏电而采取 的安全措施
30、关于家庭电路，下列说法正确的是（C ）
A.甲图中，若保险丝熔断，则一定是短路引起的 B.甲图中，灯泡与开关的连接符合安全用电原则 C.甲图中，两孔插座的连接不符合安全用电原则 D.乙图中，电能表所在电路的总功率不能超过2200W
A.只有（1）（2）
B.只有（2）（3）
C.只有（3）（4）
D.只有（1）（4）
36、人们的生活水平在逐步提高，安全意识也要加强，下列
说法正确的是（C ）
A.若有人触电，用湿木棒去分离人与电线 B.安装漏电装置，可用铜丝代替保险丝 C.有小孩的家里，电源插座应加保护盖 D.如图所示，高铁站台上候车可以在黄色安全线外侧站立
初中物理中招专题复习
家庭电路
1、家用电灯的开关要接到____火_线___（选填 “零线”或“火线”）和灯泡之间。造成家 庭电路中电流过大的原短因路（是或用电器的总功率过大） _________________（只填写一种即可）。
2、小明在家看电视，突然断电，发现空气开 关跳闸。原来是楼上邻居家水管漏水，水流 入小明家的插座中，因为流入插座的水是 ____导_体_____（选填“导体”或“绝缘体”）， 使电路发生__短_路_______路，导致空气开关跳 闸。
A.在未断开电源的情况下更换灯泡 B.我国家庭电路的电压为36V C.在触电事故现场，要立即切断电源 D.用潮湿的手拨动电器设备的开关
15、家庭电路的电压值远远超过了安全值， 为了防范触电事故，以下做法错误的是（ ）
A.不D靠近高压带电体
B.不弄湿用电器，不损坏绝缘层
C.更换灯泡、挪到电器前，应先断开电源开 关
识。下列关于安全用电的说法正确的是D（ ）
A.控制用电器的开关要连接在零线和用电器之间
B.家庭电路起火时，应先用水扑灭，然后再断开电路
C.使用试电笔辨別火线时，用笔尖接触被测的导线，手指要 碰到笔尖
D.不弄湿用电器，不损坏绝缘层
10、安全教育已越来越引起学校和社会各界的高度重视。某 中学开展了一系列丰富多彩的教育活动，在一次关于家庭用 电的“对”、“错”抢答比赛中，提出以下说法，其中应答
A.火线和零线直接连通 B.安装用电器时人体接触火线 C.试电笔笔尖接触火线 D.同时使用多个大功率用电器
26、在全国中小学安全教育平台中，安全用 电常识是其中一项重要的教育内容。下列做 法符合安全用电要求的是（ B ）
A.用铜丝替代保险丝
B.更换灯泡时断开电源开关
C.开关接在灯泡和零线之间
D.图丁中的人提着滑板在水平路面上前行， 人的竖直拉力对滑板做功
34、家庭电路中，空气开关发生跳闸的原因 是（ A ）
A.电流过大 B.电流过小 C.电压过高 D.电压过低
35、利用试电笔可以方便地判断出照明电路 中的火线和零线。如图所示的是使用试电笔 的几种方法，其中正确的是（D ）
37、如图所示，关于家用插座说法中，正确 的是（ A ）
