红外夜视仪原理及基本知识介绍
红外夜视仪原理
红外夜视仪原理红外夜视仪是一种利用红外线技术来观察夜间目标的设备。
它的原理是利用目标自身或外部光源所发出的红外辐射，通过红外感应器接收并转换成图像，从而实现夜间观察和监测。
红外夜视仪的原理可以分为红外辐射原理和红外光电转换原理两个方面来进行解析。
首先，红外辐射原理是指目标在夜间会发出红外辐射，这是因为所有物体都会发出热辐射，而夜间目标的温度通常高于周围环境，因此会发出更强的红外辐射。
红外夜视仪利用红外感应器来接收这种红外辐射，并将其转换成电信号。
红外感应器是红外夜视仪的核心部件，它能够感知目标发出的红外辐射，并将其转换成电信号，从而形成红外图像。
其次，红外光电转换原理是指红外感应器接收到红外辐射后，将其转换成电信号。
红外感应器通常采用半导体材料或光电二极管等器件，这些器件能够将红外辐射转换成电子信号。
随着技术的发展，红外感应器的灵敏度和分辨率不断提高，使得红外夜视仪在夜间观察和监测方面具有了更加优越的性能。
红外夜视仪的原理虽然看似复杂，但其实现过程非常简洁高效。
通过红外辐射原理和红外光电转换原理的相互作用，红外夜视仪能够将夜间目标的红外辐射转换成清晰的图像，使得我们能够在黑暗中观察和监测目标。
这种技术的应用不仅在军事领域有着重要意义，同时也在夜间巡逻、安防监控、夜间搜索救援等领域发挥着重要作用。
总的来说，红外夜视仪的原理是基于目标发出的红外辐射和红外感应器的红外光电转换，通过这两个原理的相互作用，实现了夜间观察和监测的功能。
随着科技的不断进步，红外夜视仪的性能将会不断提升，为夜间观察和监测提供更加可靠的技术支持。
红外夜视仪的原理虽然简单，但其应用却是广泛而深远的，对于提升夜间作战和安防水平有着重要的意义。
红外摄像仪原理(一)
红外摄像仪原理(一)
红外摄像仪原理
简介
红外摄像仪是一种利用红外辐射进行物体检测和成像的仪器。
它能够在黑暗或者低光环境下观察目标，广泛应用于安防监控、夜视仪等领域。
本文将从浅入深为大家解释红外摄像仪的原理。
红外辐射
•一、电磁波谱
–可见光
–红外辐射
•二、红外辐射特点
–对象发射红外辐射
–热红外和非热红外辐射
–红外辐射的波长范围
红外传感器
•一、红外传感器概述
•二、工作原理
–热释电效应
–热敏电阻效应
–热电效应
红外摄像仪工作原理
•一、红外图像的形成
–传感器接收红外辐射
–转换为电信号
–电信号转化为图像
•二、红外相机的工作原理
–红外感光器件
–信号处理与图像传输
–图像显示和记录
红外摄像仪的分类
•一、按照成像方式
–扫描成像红外摄像仪
–焦平面阵列成像红外摄像仪•二、按照工作波段
–近红外摄像仪
–中红外摄像仪
–远红外摄像仪
红外摄像仪的应用领域
•一、安防监控
•二、夜视仪器
•三、医疗影像
•四、军事侦察
•五、工业检测
总结
通过本文的介绍，我们了解了红外摄像仪的原理和工作方式。
红外辐射作为一种非常重要的电磁波段，在多个领域都有广泛的应用。
希望本文能帮助读者更好地了解红外摄像仪，并且在实际应用中能够发挥更大的作用。
夜视仪热成像原理
夜视仪热成像原理
夜视仪热成像原理是基于物体发出的红外辐射能量的检测和转化。
夜视仪首先利用红外感应器接收目标物体发出的红外辐射能量，经过感应器的光电传感系统将红外信号转化为电信号。
接下来，电信号将经过电子放大器进行放大，以增强信号的强度。
处理过的电信号将通过转化器转化为可视化的图像。
转化器将电信号转变为热图像，其中每个热图像点代表目标物体的温度分布。
这些热图像点的亮度和颜色与物体所发出的红外辐射能量的强弱和频率成正比。
最后，这些热图像将通过显示器或者投影仪呈现给用户进行观察。
用户可以根据这些热图像点的亮度和颜色来判断物体的温度以及目标物体与周围环境的差异。
总之，夜视仪热成像原理通过检测和转化目标物体发出的红外辐射能量，将其转化为可视化的热图像，从而实现暗光环境下对目标物体的观察和识别。
红外夜视仪的工作原理
红外夜视仪的工作原理
红外夜视仪的工作原理是利用红外辐射的特性来实现夜间观测。
其工作原理如下：
1. 红外辐射感应：红外夜视仪通过红外光电转换器件（如光电二极管或光电倍增管）感应周围环境中发出的红外辐射。
在夜间或低光条件下，许多物体会发出红外辐射，这种辐射能在一定程度上穿透雾气、烟尘和极低能见度的情况。
2. 信号放大与处理：红外光电转换器件将感应到的微弱红外辐射转换成微弱电信号，并通过放大电路将其增强。
这些增强的信号被传送给图像处理部分。
3. 图像增强：图像处理部分对微弱电信号进行滤波、放大和修饰，以增强图像的对比度和清晰度。
这一过程包括对图像进行增益和调整亮度、对比度、饱和度等参数。
4. 图像显示：经过增强处理的信号被传送到显示装置（如液晶屏或眼镜），显示出来的图像能够提供更清晰、更可识别的目标信息。
红外辐射所显示的场景可能与人眼所见的有所不同，因为红外辐射是由物体的热量发出的，而不受可见光的限制。
总结起来，红外夜视仪利用红外辐射感应和转换、信号增强与处理，以及图像显示等技术，使我们可以在夜间或低光条件下看到并识别目标物体。
这种设备在军事、安全监控和夜间救援等领域具有重要应用。
红外线夜视仪原理
红外线夜视仪原理
红外线夜视仪是一种利用红外线技术来增强夜间视觉能力的设备。
其工作原理基于红外线辐射和热成像技术。
红外线是一种人眼无法见到的电磁波，其波长范围在可见光的波长之上。
夜视仪通过接收周围环境中发出的红外线辐射，然后转化为可见光图像，供用户观察。
红外线夜视仪中最核心的部件是红外探测器。
红外探测器能够感知周围环境发出的红外线辐射，并将其转化为电信号。
常用的红外探测器有热电偶和半导体红外探测器。
热电偶探测器利用红外辐射瞬时将热源表面温度变化转化为电信号。
它由两个不同的导体材料组成，当红外辐射照射到其中一个导体上时，会引起温度差，从而产生微弱的电流。
这个电流经过放大后，可以生成红外图像。
半导体红外探测器则是通过材料的特殊属性来实现红外辐射的探测。
当红外辐射照射到探测器上时，会引起半导体材料中的电子从价带跳迁到导带，产生电信号。
这个信号经过放大和处理，就可以形成红外图像。
红外探测器产生的电信号经过信号处理和放大后，会被发送给显示屏或眼镜。
显示屏或眼镜通过显示红外图像，使用户能够看到夜间环境中不可见的物体。
有些红外夜视仪还具有调节亮度和对比度的功能，以便根据环境的光照条件进行调整。
总的来说，红外线夜视仪的工作原理是通过探测周围环境中的红外辐射，并将其转化为可见光图像，从而实现夜间视觉增强。

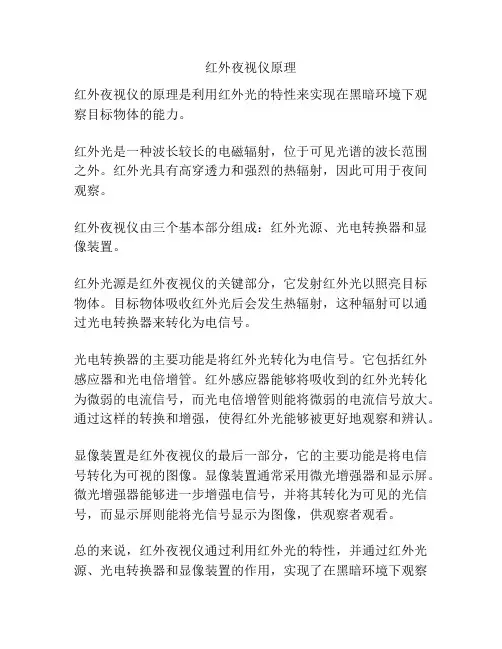

红外夜视仪原理
红外夜视仪原理
红外夜视仪的原理是利用红外光的特性来实现在黑暗环境下观察目标物体的能力。
红外光是一种波长较长的电磁辐射，位于可见光谱的波长范围之外。
红外光具有高穿透力和强烈的热辐射，因此可用于夜间观察。
红外夜视仪由三个基本部分组成：红外光源、光电转换器和显像装置。
红外光源是红外夜视仪的关键部分，它发射红外光以照亮目标物体。
目标物体吸收红外光后会发生热辐射，这种辐射可以通过光电转换器来转化为电信号。
光电转换器的主要功能是将红外光转化为电信号。
它包括红外感应器和光电倍增管。
红外感应器能够将吸收到的红外光转化为微弱的电流信号，而光电倍增管则能将微弱的电流信号放大。
通过这样的转换和增强，使得红外光能够被更好地观察和辨认。
显像装置是红外夜视仪的最后一部分，它的主要功能是将电信号转化为可视的图像。
显像装置通常采用微光增强器和显示屏。
微光增强器能够进一步增强电信号，并将其转化为可见的光信号，而显示屏则能将光信号显示为图像，供观察者观看。
总的来说，红外夜视仪通过利用红外光的特性，并通过红外光源、光电转换器和显像装置的作用，实现了在黑暗环境下观察
目标物体的能力。
这种原理使得红外夜视仪在军事、安防和夜间观测等领域具有广泛的应用。
红外线夜视仪原理
红外线夜视仪原理红外线夜视仪是一种利用红外线技术来观察黑暗环境下物体的设备。
它通过接收和处理环境中的红外辐射，将其转化为可见光，从而使用户能够在夜间或低光条件下看清物体。
红外线夜视仪的原理是基于红外线的物理特性和人眼对不同波长光的感知能力。
首先，红外线是一种波长长于可见光的电磁波，它在光谱中的位置介于可见光和微波之间。
红外线夜视仪利用的是红外线在环境中的发射和反射特性。
在夜间或低光条件下，物体会发出或反射出一定强度的红外辐射，而人眼无法直接感知这种辐射。
红外线夜视仪的传感器可以接收并放大这种红外辐射，然后将其转化为可见光信号，使用户能够看清周围的环境。
其次，红外线夜视仪利用的是人眼对不同波长光的感知能力。
人眼对于不同波长的光有不同的感知能力，其中包括可见光和一部分红外光。
红外线夜视仪通过将接收到的红外辐射转化为可见光信号，使用户能够在黑暗中看到物体的轮廓和细节。
这种原理类似于热成像技术，但红外线夜视仪更加便携和实用，广泛应用于军事、安防、夜间观测等领域。
红外线夜视仪的工作原理可以简单总结为，接收红外辐射、放大信号、转化为可见光。
它通过高灵敏度的传感器接收周围环境中的红外辐射，然后经过信号放大和处理，最终转化为用户可以看到的图像。
这种技术在黑暗中具有重要的应用价值，不仅可以提供夜间观测和监控功能，还可以用于搜索救援、夜间驾驶、狩猎等活动。
总的来说，红外线夜视仪是一种利用红外线技术实现夜间观测的设备，其原理基于红外辐射的接收和转化。
通过将环境中的红外辐射转化为可见光信号，红外线夜视仪使用户能够在黑暗中看清物体，具有广泛的应用前景和重要的实用价值。
随着红外技术的不断发展和成熟，红外线夜视仪将在更多领域得到应用，并为人们的生活和工作带来更多便利。
红外线夜视仪的工作原理
红外线夜视仪的工作原理
红外线夜视仪的工作原理是利用红外线传感器来探测可见光范围以外的红外辐射，然后将其转换成可见图像。
其主要工作原理如下：
1. 红外传感器：红外线夜视仪内部装有红外传感器，它能够感知并接收入射到仪器内部的红外辐射。
通常使用的是微光增强器和热成像仪两种不同类型的红外传感器。
2. 光学器件：红外线夜视仪内部还安装有适应不同环境的光学器件，它们可以实现聚焦、放大和改变光线传输的功能。
例如，使用透镜聚焦红外辐射，使用凸透镜进行光学放大。
3. 电子处理：红外线传感器所接收到的红外辐射信号会被转化为电信号，并经过电子处理进行放大和滤波。
然后，电子信号会经过调节和优化，以得到更好的红外图像质量。
4. 显示器：经过电子处理后的信号将被传送到红外线夜视仪的显示器上，并以可见形式显示出来。
通常使用的显示器类型有CRT、LCD或OLED。
总的来说，红外线夜视仪的工作原理是通过红外传感器接收和转换红外辐射信号，并经过光学器件和电子处理来放大和优化信号，最后以可见形式显示在显示器上，
使人能够在暗光环境下观察到红外图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外夜视仪原理及基本知识介绍
1. 夜视仪的原理及用途
通俗讲：将来自目标的人眼看不见的光（微光或红外光）信号转换成为电信号，然后再把电信号放大，并把电信号转换成人眼可见的光信号。
专业讲：夜视产品通过目镜将光线聚焦在影象增强器上来采集和增强现有光线，在增强器内部，一个光电阴极会被光“激活”，并将光子能量转变成电子，这些电子经过一个位于增强器内部的静电区域被加速后，撞击在磷表面屏幕上（就好象一个绿色的电视屏幕），形成人眼可见的图象。
经过对电子的加速，增强了亮度和图象的清晰度
用途：适用于军队，海关、边防、治安守卫的夜间巡逻，侦破取证。
银行、金库文物重要物资仓库的夜间监控。
海底资源的夜间探查，海上石油平台水下部分监控，远洋捕鱼，夜视仪器都重要的工具。
卫星遥感遥测，天文星系弱星的的夜间观察。
记录植物夜间的生长规律研究，以及夜行动物的生活习性研究。
现在，夜视仪器的使用范围已经越来越广泛。
2.为什么夜视仪的成像是绿色的而不是呈红色的红外光谱？
绝对0 度以上的物体都要辐射能量。
温度越低，波长越长。
一般室温时，为红外线。
当温度为800度左右，辐射为可见光，就是为什么铁烧红了你能看到亮光。
红外线我们是看不见的，晚上了，没有可见光，但是仍在辐射红外线，人和周围的树木的温度不同，辐射的红外线波长也不同。
夜视仪的原理是将我们肉眼看不红外线转化成为可见光。
因为辐射的红外线很弱，所以转化成的可见光也很弱。
图像呈绿色是因为我们的眼睛对绿光感光性最敏感，而且容易疲劳，这些都是使我们对弱光看得更清楚些。
而且红光和绿光的区别就是波长不一样而已，很容易转变的。
夜间模糊的图象→光电阴极(把光子转化为电子)→微通道板(通过高压使电子数量增加)→荧光屏(电子撞击一个具有磷光质涂层的屏幕)所以夜视仪看到的景象大多是绿色的
3．夜视仪图像增强管的介绍
（没找到解说，根据自己的理解写了一段。
这个理科生比较容易懂，知道就行，不需要理解，中间涉及的知识属于物理专业，不是我们特别关注的领域）这些短管时，更多的电子被释放。
这个特殊的过程使得第二代夜视仪可以增强光线，提供比一代更明亮更清晰的图像。
因为增加了这个，所以贵！三代是在二代的基础上增加了敏化物——砷化镓，由此获得了更加明亮清晰的图像。
另外增镀了离子阻隔膜延长管子的使用寿命。
砷化镓是一种深海提取物，因为提炼的过程比较复杂，所以也是价格昂贵的一个原因。
四代由于涉及到一些军方技术问题，属于违禁品，无法进口。
增像管的代数直接影响到夜视仪的观测距离和观测效果。
当然这也不是绝对的。
夜视仪的效果还收到镜片质量，口径大小，倍数大小，内部原器件的干扰，以及内部结构的影响。
所以同样是1代+的夜视仪各型号之间是有较大差距的。
作为普通的消费者，购买1代+的夜视仪就可以，价格一般在1000-3000元，建议购买2000元以上的产品会更为实用。
比较优秀的单筒1代+的夜视仪是奥尔法ORPHA CS2+ 5X50，这款是全美2011年200美金以上的单筒夜视仪销售冠军。
特点是口径大，倍率高，清晰度高，亮度高。
最远的观
测距离可以达到200米。
另外一款比较著名的产品是YUKON育空河的艾森龙4X50，这款夜视仪虽然比奥尔法这款在清晰度上有一点差距，但是也是非常优秀的夜视仪，这两款在国内的售价都在2300左右。
下图就是奥尔法 CS2+ 5X50的图片：
5.为什么夜视仪怕强光？
夜视仪的原理是通过微通道板把电子放大,所以是需要微弱的光线的。
强光能转化放大更多的光子，转化的瞬间，电流太大（应该是电流），烧坏图像增强器，造成夜视仪无法使用。
6.有的夜视仪为什么不怕强光？
网上也没有任何具体解说，我自己简单总结下）夜视仪，具有强光保护，遇强光自动关闭电源（即稳定电压，电流过大，电路自动断电。
有点类似于保险丝自动断电跳闸，具体了解跳闸原理请百度）不会烧坏图像增强器，也增加了管子的使用寿命，所以不怕强光。
7.夜视仪的镜头？
目标镜将影象聚焦在增强管的前面，增强管将图象转变成电子流，然后重新在管底成像。
要看到清晰的图象，需要将眼睛聚焦在增强管底部成像的地方。
每个人的眼睛视力都不相同，因此眼部聚焦也非常重要。
首先将视线聚焦，再转移到目标镜，以保证看到清晰的图象。
物镜。
夜视仪可以加装不同倍率的物镜，图象越放大，失去的光线却多，所以一般物镜以一倍为主。
一般常见镜头有一倍，三倍，五倍。
8.目前市场上的夜视仪有几个款式，如何跟其他设备连接夜视仪分为主动式和被动式
夜视仪款式有单目单筒，双目双筒，双目单筒三大类。
基本上单目夜视仪都可以通过转接环和相机\DV等设备对接。
与头绳的对接的话，夜视仪机身上需要有燕尾槽或者对接卡槽或者是连接口。
目前，双目双筒的夜视仪在市面上销量成长迅速，除了这种夜视仪给双筒望远镜一样更适合一般人的使用习惯外，另外一点，由于采用双筒双目结构，增大了通光率，所以与同档的单筒夜视仪相比，其具有刚好的清晰度和更远的观测距离。
所以双筒夜视仪比单筒夜视仪具有很大的优势，在经济条件允许的情况下，尽量购买双筒夜视仪。
比较优秀的1代+双筒夜视仪，其效果是完全可以到2代+单筒夜视仪的效果的。
而1代+的双筒夜视仪的价格仅仅6000元左右，而2代+的单筒夜视仪的价格却高达2万元左右。
非常出名的一款双筒夜视仪，是奥尔法跟踪者TRACKER 560，这款夜视仪采用最新的1代+增像管，并加入了图像增强技术，采用5X50MM超大倍率和口径。
其实际效果已经完全达到了2代+的水平。
这款夜视仪，2年前德国汉洛威展会上发布后，成为了一代新的夜视仪的标杆，其2011年占据了全球双筒夜视仪50%的市场份额。
很多购买单筒2代+夜视仪的客户转为购买这款产品。
从而导致2011年全球双筒夜视仪在整个夜视仪的市场份额从20%提高到40%。
下面就是奥尔法跟踪者560的图片：
9.夜视仪的品牌及产地
夜视仪的品牌，主要有德国ORPHA(奥尔法)，俄罗斯的Yukon，美国的Bushnell（博士能）、ATN、IGEN（猫头鹰）等。
从2011年全美夜视仪的销售排行看，奥尔法以绝对优势排名第一，育空河排名第二，博士能排名第三。
10.夜视仪会穿透墙壁和布料么？
有这种想法的人一定受电影的影响，中了蛊。
夜视仪不能透视，不能穿墙，不能穿透布料。
11.夜视仪屏幕上的黑点
夜视仪类似于电视屏幕，容易沾染尘埃和污垢。
一般这些黑点可以清洗。
然而，也有可能是管子自身的黑点，这很正常。
大多数管子本身就有些黑点，这些黑点不影响夜视仪的性能及可靠性。
12.既然夜视仪可以测到红外光，那么它是否可以测到热度呢？
夜视仪是一种可以在“几乎可见”光范围内工作的光放大器，一般来说，这个范围在750-850毫微米范围内。
它不能测到热度，因为热频率远远低于光谱频率，同时还需要用到热成像技术。
13. 什么类型的光源对夜视仪设备有害？
夜视仪设备是为黑暗环境中使用而设计的，如果在白天或非常明亮的环境下使用，会危害甚至损坏设备。
请记住:如果你将夜视仪直接对着强烈的直射光线，如放映机，汽车头灯，强烈的电筒光线等等，都可能损坏你的夜视仪。
13. 夜视仪有什么特殊设计？
所有的夜视仪都被设计成不使用时自动短能的，只有在按下启动开关时才开始供能工作。
双目式装置有“开/关”开关，要求使用者用完后关闭设备。
如果有一定的“嗡嗡”声是很正常的，它是故意如此设计来帮助使用者区分开机和关机。
夜视仪中的图象是由磷光屏形成的，会有一点散光，因此不可能象白天用的望远镜成像那么清晰。
在图象中可能会看到微小黑斑，这个是制造增强管过程形成的自然现象，而非质量问题。
14. 怎样保养夜视仪？
对夜视仪的头号损坏因素是在明亮光线下使用。
虽然夜视仪在超载时会自动切断回路来保护设备，但暴露在强光下会缩短夜视仪的使用寿命。
而暴露在雨，雾甚至高湿度环境中也会损坏夜视仪设备。
为在晚上使用考虑，夜视仪的设计使它可以承受短时间的强光或潮湿状况。
夜视仪设备中有非常精密的真空管，因此务必注意防撞击和小心持握。
清理夜视仪镜头的方法和清理相机镜头的方法一样。
镜头有光学涂层，如果与粗糙材质接触容易被刮花，或者被灰尘渗入玻璃中。
通常不需要拆下镜头来清理内部。
如果长期不用，最好拆除电池后将夜视仪存放在凉爽干燥的地方。
