光谱仪操作使用介绍

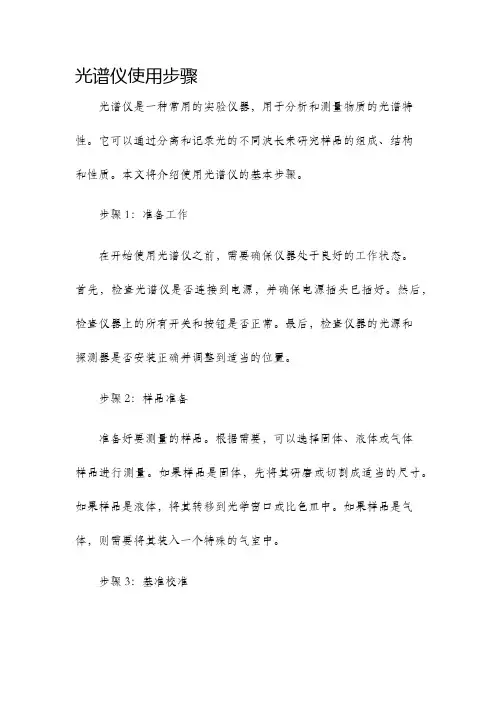

光谱仪使用步骤
光谱仪使用步骤光谱仪是一种常用的实验仪器，用于分析和测量物质的光谱特性。
它可以通过分离和记录光的不同波长来研究样品的组成、结构和性质。
本文将介绍使用光谱仪的基本步骤。
步骤1：准备工作在开始使用光谱仪之前，需要确保仪器处于良好的工作状态。
首先，检查光谱仪是否连接到电源，并确保电源插头已插好。
然后，检查仪器上的所有开关和按钮是否正常。
最后，检查仪器的光源和探测器是否安装正确并调整到适当的位置。
步骤2：样品准备准备好要测量的样品。
根据需要，可以选择固体、液体或气体样品进行测量。
如果样品是固体，先将其研磨或切割成适当的尺寸。
如果样品是液体，将其转移到光学窗口或比色皿中。
如果样品是气体，则需要将其装入一个特殊的气室中。
步骤3：基准校准在进行实际测量之前，需要进行基准校准。
这一步骤旨在确保光谱仪的测量结果准确可靠。
首先，将仪器调整到零点，即空白状态。
在没有任何样品的情况下，记录下零点光谱。
然后，将已知浓度的标准样品放置在光谱仪中，并记录下其光谱。
根据标准样品的光谱和浓度，进行校准曲线的建立。
步骤4：样品测量在进行样品测量之前，需要确定测量的波长范围。
根据需要，可以选择可见光、紫外光、红外光和其他特定波长范围的测量。
根据校准曲线和要测量的样品的吸光度，可以确定样品的浓度。
根据需要，可以使用不同波长进行多次测量，以获取更多的数据。
步骤5：数据处理和分析完成样品测量后，需要对测量得到的数据进行处理和分析。
首先，根据测量得到的吸光度数据和校准曲线，计算出样品的浓度。
然后，使用适当的统计方法对数据进行处理和分析，以获取有关样品的结构、组成或性质的信息。
步骤6：清洁和维护使用完光谱仪后，需要进行清洁和维护工作，以确保仪器的长期可靠运行。
首先，将样品或污染物从仪器上清除，避免对仪器造成损害。
然后，根据使用说明书，进行仪器的日常维护，例如更换灯泡、清洁光学元件等。
定期进行仪器的校准和检查，以确保其工作性能。
总结：通过按照以上步骤正确使用光谱仪，可以准确测量和分析样品的光谱特性。

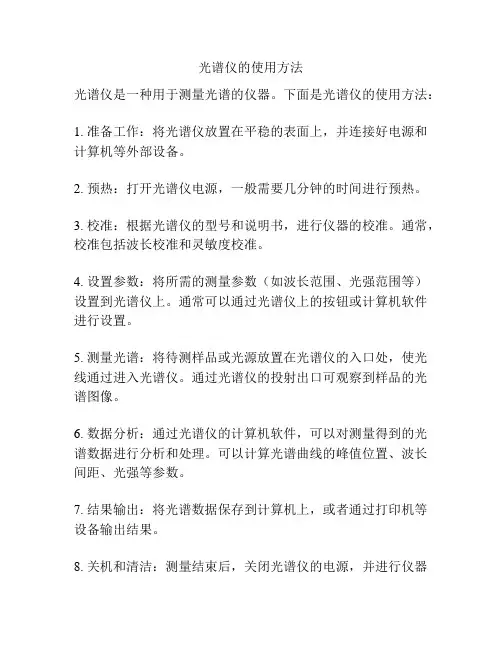

光谱仪的使用方法
光谱仪的使用方法
光谱仪是一种用于测量光谱的仪器。
下面是光谱仪的使用方法：
1. 准备工作：将光谱仪放置在平稳的表面上，并连接好电源和计算机等外部设备。
2. 预热：打开光谱仪电源，一般需要几分钟的时间进行预热。
3. 校准：根据光谱仪的型号和说明书，进行仪器的校准。
通常，校准包括波长校准和灵敏度校准。
4. 设置参数：将所需的测量参数（如波长范围、光强范围等）设置到光谱仪上。
通常可以通过光谱仪上的按钮或计算机软件进行设置。
5. 测量光谱：将待测样品或光源放置在光谱仪的入口处，使光线通过进入光谱仪。
通过光谱仪的投射出口可观察到样品的光谱图像。
6. 数据分析：通过光谱仪的计算机软件，可以对测量得到的光谱数据进行分析和处理。
可以计算光谱曲线的峰值位置、波长间距、光强等参数。
7. 结果输出：将光谱数据保存到计算机上，或者通过打印机等设备输出结果。
8. 关机和清洁：测量结束后，关闭光谱仪的电源，并进行仪器
的清洁工作，包括清洁进口和出口处的光学元件等。
需要注意的是，具体的使用方法可能会因光谱仪的型号和品牌而有所差异。
因此，在使用时应参考相关的仪器说明书，并按照说明进行操作。
光谱仪的使用方法解析
光谱仪的使用方法解析光谱仪是一种常用的光学仪器，用于分析物质的光谱特性。
它能够将可见光或其他电磁波的不同波长分离开来，并将其转化为可观察的光谱图。
在这篇文章中，我们将详细解析光谱仪的使用方法，包括准备工作、操作步骤和数据分析。
1.准备工作：a.确保光谱仪和相关设备都处于正常工作状态，例如光源、检测器等。
b.检查光谱仪的校准情况，确保其能够准确测量不同波长的光。
2.设置光源：a.选择合适的光源，如白炽灯、氘灯或钨灯等。
b.将光源放置在光路上的适当位置，并确保其正确连接到光谱仪。
3.调整光路：a.确保光路通畅，没有任何干扰物，如灰尘或污渍。
b.根据光源的特性和实验需求，调整光路，如使用凹面反射镜或透镜来聚焦或分散光线。
4.选择适当的光谱范围：a.确定所需分析的光谱范围，如可见光、红外光等。
b.根据光谱范围选择合适的光栅或棱镜，并安装在光谱仪上。
5.设置和调整光谱仪参数：a.打开光谱仪的软件或控制面板，并将仪器设置为所需的工作模式。
b.调整光谱仪的参数，如曝光时间、增益、光谱分辨率等，以满足实验要求。
6.进行测量：a.将样品或待测物放置在光谱仪的光路上，并确保样品与光路成直角。
b.观察光谱仪的指示器或软件界面，确认信号的稳定后，开始记录光谱数据。
7.数据分析：a. 将光谱数据导入分析软件，如Excel、Origin等，进行数据处理和图表绘制。
b.分析光谱特征，如峰值、波长位置、光强等，并与已知的光谱进行比较和识别。
8.实验控制和重复测量：a.对光谱仪进行空白测试，以消除不同元件造成的背景信号。
b.根据实验需求，控制光源强度、样品浓度等参数进行重复测量，以提高数据的可靠性和准确性。
总结：。
光纤光谱仪操作流程
光纤光谱仪操作流程光纤光谱仪是一种常用的科学仪器，广泛应用于光谱分析、材料表征、生物医学等领域。
本文将介绍光纤光谱仪的操作流程，帮助读者了解如何正确使用该仪器。
一、准备工作在操作光纤光谱仪之前，需要进行一些准备工作，以确保仪器正常工作：1. 确保仪器和电源连接良好，并打开电源开关。
2. 检查仪器所需的软件是否已经安装，并确保其与仪器的连接稳定。
3. 检查所使用的光纤连接线是否完好，并保证连接端口无灰尘或污物。
二、仪器校准在使用光纤光谱仪之前，需要进行校准步骤，以确保测量结果的准确性：1. 打开光纤光谱仪的软件，并选择校准功能。
2. 将参考样品连接到光纤连接端口，并调整光谱仪的相关参数，如积分时间、增益等。
3. 点击开始校准按钮，等待校准过程完成。
校准时间根据仪器型号和样品种类而定，需耐心等候。
4. 校准完成后，保存校准参数，以备后续使用。
三、样品测量完成校准后，即可进行样品的光谱测量。
以下是样品测量的操作步骤：1. 将待测样品与光纤连接，确保连接稳定，并避免在测量过程中移动样品。
2. 打开软件，选择测量功能，并调整测量参数，如积分时间、光源功率等。
3. 点击开始测量按钮，仪器会自动采集并记录样品的光谱数据。
4. 待测量结束后，可以保存测量结果，并进行进一步的数据分析与处理。
四、数据分析获取光谱数据后，可以进行一系列的数据分析和处理，以获得所需的结果和结论。
以下是一些常见的数据分析方法：1. 光谱拟合：根据测量的光谱数据，使用适当的拟合算法进行拟合，以获得样品的光谱特征。
2. 谱峰分析：通过对光谱数据进行峰值分析，可以确定样品中存在的特定成分或杂质。
3. 光谱比较：将待测样品的光谱与已知标准样品进行比较，可以判断样品的相似性或差异性。
4. 数据处理：对光谱数据进行滤波、平滑处理，以提高数据质量和清晰度。
五、仪器维护在使用光纤光谱仪完成实验后，需要进行相应的仪器维护工作，以保证仪器的正常运行和寿命：1. 关闭光纤光谱仪的电源开关，并进行必要的清洁工作，如擦拭仪器表面、清理光纤连接端口等。

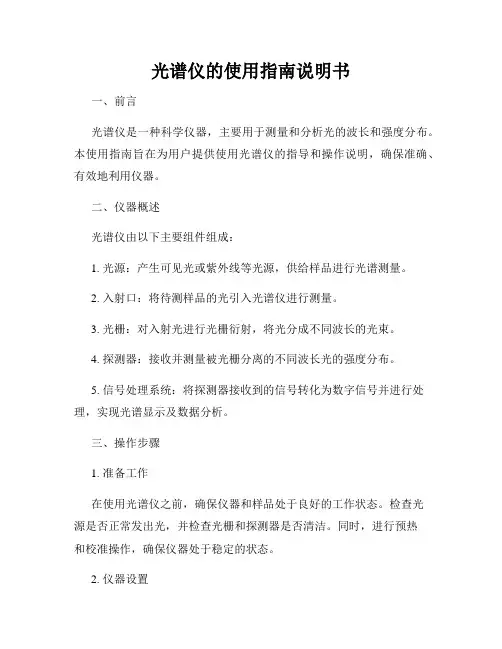

光谱仪的使用指南说明书
光谱仪的使用指南说明书一、前言光谱仪是一种科学仪器，主要用于测量和分析光的波长和强度分布。
本使用指南旨在为用户提供使用光谱仪的指导和操作说明，确保准确、有效地利用仪器。
二、仪器概述光谱仪由以下主要组件组成：1. 光源：产生可见光或紫外线等光源，供给样品进行光谱测量。
2. 入射口：将待测样品的光引入光谱仪进行测量。
3. 光栅：对入射光进行光栅衍射，将光分成不同波长的光束。
4. 探测器：接收并测量被光栅分离的不同波长光的强度分布。
5. 信号处理系统：将探测器接收到的信号转化为数字信号并进行处理，实现光谱显示及数据分析。
三、操作步骤1. 准备工作在使用光谱仪之前，确保仪器和样品处于良好的工作状态。
检查光源是否正常发出光，并检查光栅和探测器是否清洁。
同时，进行预热和校准操作，确保仪器处于稳定的状态。
2. 仪器设置将待测样品放置在入射口位置，并根据需要调整入射口的位置和角度，使其与样品光线方向一致。
确认样品与入射口之间没有光线泄漏或干扰。
3. 光谱测量a) 启动光源，并选择合适的波长或光线类型。
b) 设置光栅参数，根据需要选择不同的分辨率和扫描速度。
c) 启动信号处理系统，确保其与探测器的连接正常。
d) 点击开始测量按钮，仪器将开始采集光谱数据。
4. 数据分析根据测量得到的光谱数据，使用适当的软件或工具进行数据分析和处理。
可以绘制光谱图、计算峰值强度、波长范围等数据参数。
5. 结果解读根据数据分析结果，解读光谱图所呈现的信息，进行相关结论的推导和判断。
注意理解光谱分布图中不同波长的光的特点和相对强度。
四、注意事项1. 使用前请仔细阅读本使用指南，并在使用过程中遵循正确的操作步骤。
2. 在操作过程中应注意安全，避免直接观察强光源以免对眼睛造成损伤。
3. 保持仪器干净，并定期进行维护和清洁，以保证测量结果的准确性和可靠性。
4. 避免仪器与水或其他液体接触，并在使用后及时关闭电源。
5. 如遇到仪器故障或异常情况，请立即停止使用并联系售后服务人员进行维修。
光谱仪的使用与校准指南
光谱仪的使用与校准指南光谱仪是一种用于测量物质光谱特性的仪器，广泛应用于物质分析、光学研究等领域。
为了保证光谱仪的准确性和可靠性，在使用之前需要进行校准。
本文将介绍光谱仪的使用步骤和校准方法，以帮助您正确高效地操作光谱仪。
一、光谱仪的使用步骤1. 准备工作在使用光谱仪之前，需要确保环境光线较为稳定，并消除外部因素的干扰。
同时，检查光谱仪是否处于正常工作状态，有足够的电源供应，并安装了正确的软件和驱动程序。
2. 连接与设置将光谱仪与计算机通过USB接口连接，并确保连接稳定可靠。
打开相应的软件，进行设备的初始化和设置，如选择测量模式、设置积分时间、选择波长范围等。
3. 样品准备根据实际需要，选择适当的样品进行测量。
对于液体样品，通常使用石英比色皿或玻璃比色皿进行测量；对于固体样品，可以使用透明的石英舱或安装在光学平台上的样品进行测量。
4. 开始测量将样品放置在光谱仪的测量区域，并启动测量程序。
根据需要选择单次测量或连续测量模式，并进行相应的设置。
点击开始测量按钮，仪器将开始采集光谱数据。
5. 数据录入与分析测量完成后，将得到的光谱数据保存到计算机中，并进行相应的数据处理与分析。
根据实际需要，可以进行数据曲线拟合、峰值识别、吸光度计算等操作，得到所需的结果。
二、光谱仪的校准方法1. 波长校准光谱仪的波长校准是确保仪器测量准确性的重要步骤。
通常使用已知波长的标准样品进行校准。
选择几个已知波长的样品，将其放置在光谱仪中，分别测量并记录其对应的波长值。
然后，根据实际测量值与已知波长值的差异，调整光谱仪的波长校准参数，使其准确无误。
2. 暗电流校准暗电流是指在没有光照射情况下，光谱仪本身仍会产生的电流。
暗电流的存在会对测量结果产生误差，因此需要进行校准。
校准前，将光谱仪暴露在完全黑暗的环境中，并关闭光源。
记录此时的暗电流数值。
在测量过程中，将测量到的暗电流值减去校准前的数值，得到准确的测量结果。
3. 灵敏度校准灵敏度校准是光谱仪保证测量准确性的关键步骤之一。
光谱仪操作流程和注意事项
光谱仪操作流程和注意事项光谱仪是一种常见的实验设备，它用于测量光的波长和强度的分布情况。
光谱仪的基本原理是将光分散成不同波长的色彩，并通过检测器测量不同波长的光强度。
在进行光谱仪的操作之前，我们需要了解一些操作流程和注意事项，以确保实验的准确性和安全性。
操作流程：1.安装光谱仪：首先，将光谱仪放置在平稳的工作台上，并确保其与电源连接。
将光源固定在光谱仪的入口处，并将探头连接到检测器。
根据厂商提供的说明书，正确地连接和安装所有部件。
2.初始设置：打开光谱仪的电源，并根据说明书选择适当的工作模式和参数。
确保光谱仪的设置与实验的需求相匹配。
3.选择样品：根据实验的要求选择适当的样品。
样品可以是固体、液体或气体，取决于实验的目的和要测量的光谱范围。
4.设置仪器：根据样品的特性，调整光源和检测器的位置和设置。
确保光源和检测器对准，并调整入射光束的聚焦，以获得最佳的信号强度。
5.测量光谱：启动光谱仪并开始测量。
在测量过程中，可以记录不同波长处的光强度，以获得光谱图。
根据实验需要，可以选择手动或自动记录数据。
6.数据分析：对测得的光谱数据进行分析。
可以使用适当的软件对数据进行处理和计算，例如绘制曲线、计算峰值位置、计算积分强度等。
注意事项：1.安全操作：在操作光谱仪时，必须遵循实验室的安全规定。
确保工作台上没有杂物，以防止误碰破坏设备或样品。
2.避免污染：在操作光谱仪之前，确保样品和仪器的光学元件是干净的。
使用干净的纸巾或棉花棒轻轻擦拭透镜和棱镜等表面，以确保准确的测量。
3.校准仪器：定期校准光谱仪以确保测量结果的准确性。
根据仪器的说明书，进行定期的校准和调整。
此外，还应该校准检测器的灵敏度，以确保测量的准确性和一致性。
4.注意光源热效应：在检测过程中，光源可能会产生较高的热效应。
因此，如果实验需要较长时间的测量或高功率的光源，必须注意防止系统过热，并避免对样品产生任何热影响。
5.防止光干扰：在测量过程中，避免外部光线对测量结果产生干扰。
光谱仪使用说明
光谱仪使用说明1(共8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一 机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件（2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。
关机时，按照编号5~1依次按下。
图 光谱仪开关（3）打开氩气阀，使气压保持在~之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二 登陆1、开机开机用户名：arlservice 密码：7 2、进入OXSAS 系统账号：（1）!SERVICE! 密码：ENGINEER（2）！MANAGER ！ 密码：无 （3）！USER ！ 密码：无通常使用“MANAGER ”权限即可 3、检查仪器状态ElectronicHUPSMains Vacuu mWater权限：由高到低快捷键F7进入仪器状态检查界面：VACUUM：真空度SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源：+5V电源：+12V电源：-12V电源：+24V电源：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。
1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：）以防止将先前数据覆盖，然后点击备份即可。
（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。
2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。
（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
感谢下载
10
多原子分子電子能級躍遷的種類
有機化合物外層電子為:σ鍵的σ電子;π鍵的π電子;未成鍵的孤 電子對n電子,它們所可能發生的躍遷,定性地可用下圖表示。
感谢下载
11
基本術語
a.生色團(chromophore)：產生紫外(或可見)吸收 的不飽和基團，如C＝C、C＝O、NO2等。 b.助色團(auxochrome)：其本身是飽和基團(常含 雜原子)，它連到生色團時，能使後者吸收波長 變長或吸收強度增加(或同時兩者兼有)，如： OH、 NH2、Cl等。 c.深色位移(bathochromic shift) ：由於基團取代 或溶劑效應，最大吸收波長變長。深色位移亦 稱為紅移(red shift)。
感谢下载
14
B.含非共軛烯、炔基團的化合物
這些化合物都含π電子，可以發生π→π*躍遷，其 紫外吸收波長較σ→ σ*為長，但乙烯吸收在165nm、 乙炔吸收在173nm。因此，它們雖名為生色團，但 若無助色團的作用，在近紫外區仍無吸收。
C.含不飽和雜原子的化合物
在這類化合物中， σ→ σ*、 π→π*屬遠紫外吸收， n → σ*亦屬遠紫外吸收，不便檢測，但n →π*躍遷 的吸收波長在紫外區，可以檢測。雖然n →π*的躍 遷為禁阻躍遷，吸收強度低，但畢竟其吸收位置 較佳，易於檢測。因此，在紫外鑒定中是不應忽 視的。
感谢下载
9
以雙原子分子為例
位能曲線上的橫線表示振動能級(轉動能級未表 示)。分子吸收電磁波能量後,電子從基態 s0躍遷 到激發態,其同時伴隨有振動能級的躍遷,躍遷時 核間距離保持不變(Franck-Condon原理)。它們和 原能級(s0，v0 )之間的能級差分別為I、II、III。 由於此時還伴隨著轉動能級的躍遷,所以圍繞I、 II、III,有一系列分立的轉動能級躍遷譜線(圖a), 這種譜只能在稀薄氣態下測得,當氣態壓力增大, 即濃度增大時,轉動能級受限制,形成連續曲線(b)， 在低極性溶劑中測定紫外吸收,還能保留一些紫 外吸收的精細結構(c),在高極性溶劑中作圖,精細 結構完全消失(圖d)。
雖然每項能量不同,且有一定的變化範圍,但其變 化均是量子化的 。由上可見,分子從電子基態躍遷到 電子激發態的 ∆E遠大于振動能級,轉動能級的∆E。 因此,電子躍遷所吸收的電磁波是吸收光譜中頻率最 高的,即紫外可見光.
感谢下载
8
紫外吸收譜帶的形狀 紫外吸收譜帶之所以是較寬,純的形狀,這可通過下圖加以說明。
3) 要考慮溶質和溶劑分子之間的作用力。一般溶劑 分子的極性強則與溶質分子的作用強。因此應儘量採 用低極性溶劑。
4) 為與文獻對比，宜採用文獻中所使用的溶劑。 5) 其它如溶劑的揮發性、穩定性、精製的再現性等。
感谢下载
5
感谢下载
6
基本原理
電子躍遷產生紫外－可見吸收光譜
分子的總能量是其鍵能(電子能)、振動能和轉動能的 總和，當分子從輻射的電磁波吸收能量之後，分子 會從低能級躍遷到較高的能級。吸收頻率決定于分 子的能級差，其計算式為：
A 1% E cl 1cm
A=吸光度 c為100ml溶劑中溶質的克數 l=光程(cm)
感谢下载
4
選取溶劑需注意下列幾點： 1) 當光的波長減小到一定數值時，溶劑會對它產生
強烈的吸收(即溶劑不透明)，這即是所謂“端吸收”， 樣品的吸收帶應處於溶劑的透明範圍。透明範圍的 最短波長稱透明界限。
2) 樣品在溶劑中能達到必要的濃度(此濃度值決定 於樣品摩爾吸收係數的大小)。
紫外－可見光譜操作使用介紹
感谢下载
1
基本知識
電磁輻射與紫外光譜
光是一種電磁輻射，從波長極短的宇宙射線至波長 很長的無線電構成一個連續光譜。
部分電磁輻射範圍
遠紫外
100~200 nm
近紫外
200~400 nm
可見光
400~800 nm
近紅外
800~2500 nm
遠紅外
2500~3500 nm
紫外光譜由分子外層電子在不同能級間
感谢下载
15
感谢下载
16
含有共軛體系的分子 A.共軛體系的形成使吸收移向長波方向
右圖顯示了從乙烯變 成共軛丁二烯時的電子能 級的變化。原烯基的兩個 能級各自分裂為兩個新的 能級，在原有π→π*躍遷 的長波方向出現新的吸收。
一般把共軛體系的吸收帶稱為K帶(源於 德文konjugierte)。K帶對近紫外吸收是重要的 ，因其出現在近紫外範圍，且摩爾吸收係數 也高，一般ε＞10000。
∆E = hυ 或 ∆E = hC /λ
式中 ∆E為分於躍遷前後能級差； υ、λ分別為所吸收的電磁波的頻率及波長 C為光速； h為普朗克常數。
感谢下载
7
分子的電子狀態能約為 8.38 ×104~8.38 ×105 (J/mol) (4.19×105相當於286nm處發生紫外吸收)
分子振動能約為4.19×103~2.09×104 (J/mol)，分子 轉動能約為419~41.9 (J/mol)。
感谢下载
13
各類化合物的紫外吸收
簡單分子
A.飽和的有機化合物
a.飽和的碳氫化合物
唯一可發生的躍遷為σ→ σ* ，能級差很大，紫外 吸收的波長很短，屬遠紫外範圍。如甲烷、乙烷的 最大吸收分別為125nm、135nm。
b.含雜原子的飽和化合物
雜原子具有孤電子對，一般為助色團，這樣的化 合物有n → σ*躍遷。但大多數情況，它們住近紫外 區仍無明顯吸收。硫醚、二硫化物、硫醇、胺、溴 化物、碘化物在近紫外有弱吸收，但其大多數均不 明顯。
感谢下载
12
d.淺色位移(hypsochromic shift) 由於基團取代或溶劑效應，最 大吸收波長變短。淺色位移亦稱為藍移(blue shift)。
e.增色效應(hyperchromic effect) 使吸收強度增加的效應。
f.減色效應(hypochromic effect) 使吸收強度減小的效應。
感谢下载 躍遷產生。
2
朗伯—比爾定律(Lambert-beer)
A＝log I ＝cl
I0
A=吸光度 I0=入射光強度 I=入射光通過樣品後的透射強度 ε＝摩爾吸光度（cm-1.m-1） C=摩爾濃度(mol) l=光程(cm)
感谢下载
3
當產生紫外吸收的物質為未知物時，其吸收強 度可 E11c Nhomakorabeam用表示:
