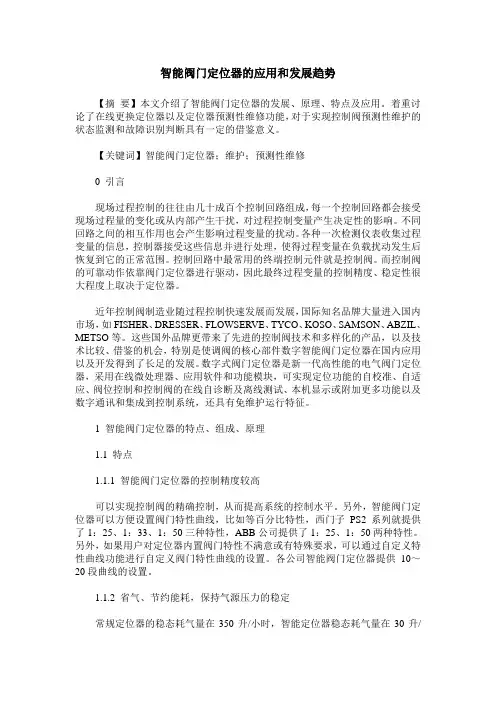

智能阀门定位器的应用和发展趋势【摘要】本文介绍了智能阀门定位器的发展、原理、特点及应用。
着重讨论了在线更换定位器以及定位器预测性维修功能，对于实现控制阀预测性维护的状态监测和故障识别判断具有一定的借鉴意义。
【关键词】智能阀门定位器；维护；预测性维修0 引言现场过程控制的往往由几十成百个控制回路组成，每一个控制回路都会接受现场过程量的变化或从内部产生干扰，对过程控制变量产生决定性的影响。
不同回路之间的相互作用也会产生影响过程变量的扰动。
各种一次检测仪表收集过程变量的信息，控制器接受这些信息并进行处理，使得过程变量在负载扰动发生后恢复到它的正常范围。
控制回路中最常用的终端控制元件就是控制阀。
而控制阀的可靠动作依靠阀门定位器进行驱动，因此最终过程变量的控制精度、稳定性很大程度上取决于定位器。
近年控制阀制造业随过程控制快速发展而发展，国际知名品牌大量进入国内市场，如FISHER、DRESSER、FLOWSERVE、TYCO、KOSO、SAMSON、ABZIL、METSO等。
这些国外品牌更带来了先进的控制阀技术和多样化的产品，以及技术比较、借鉴的机会，特别是使调阀的核心部件数字智能阀门定位器在国内应用以及开发得到了长足的发展。
数字式阀门定位器是新一代高性能的电气阀门定位器，采用在线微处理器、应用软件和功能模块，可实现定位功能的自校准、自适应、阀位控制和控制阀的在线自诊断及离线测试、本机显示或附加更多功能以及数字通讯和集成到控制系统，还具有免维护运行特征。
1 智能阀门定位器的特点、组成、原理1.1 特点1.1.1 智能阀门定位器的控制精度较高可以实现控制阀的精确控制，从而提高系统的控制水平。
另外，智能阀门定位器可以方便设置阀门特性曲线，比如等百分比特性，西门子PS2系列就提供了1：25、1：33、1：50三种特性，ABB公司提供了1：25、1：50两种特性。
另外，如果用户对定位器内置阀门特性不满意或有特殊要求，可以通过自定义特性曲线功能进行自定义阀门特性曲线的设置。
阀门定位器工作原理

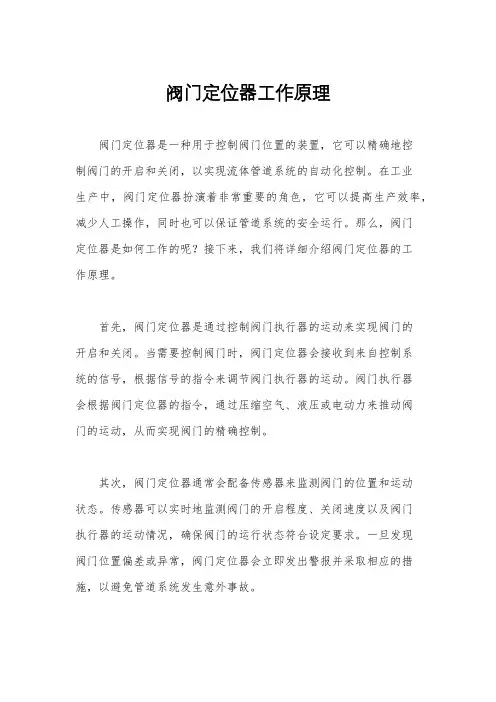

阀门定位器工作原理阀门定位器是一种用于控制阀门位置的装置，它可以精确地控制阀门的开启和关闭，以实现流体管道系统的自动化控制。
在工业生产中，阀门定位器扮演着非常重要的角色，它可以提高生产效率，减少人工操作，同时也可以保证管道系统的安全运行。
那么，阀门定位器是如何工作的呢？接下来，我们将详细介绍阀门定位器的工作原理。
首先，阀门定位器是通过控制阀门执行器的运动来实现阀门的开启和关闭。
当需要控制阀门时，阀门定位器会接收到来自控制系统的信号，根据信号的指令来调节阀门执行器的运动。
阀门执行器会根据阀门定位器的指令，通过压缩空气、液压或电动力来推动阀门的运动，从而实现阀门的精确控制。
其次，阀门定位器通常会配备传感器来监测阀门的位置和运动状态。
传感器可以实时地监测阀门的开启程度、关闭速度以及阀门执行器的运动情况，确保阀门的运行状态符合设定要求。
一旦发现阀门位置偏差或异常，阀门定位器会立即发出警报并采取相应的措施，以避免管道系统发生意外事故。
此外，阀门定位器还可以根据管道系统的实际情况进行智能化的控制。
它可以根据流体流量、压力、温度等参数来自动调节阀门的开启程度，以实现管道系统的稳定运行和节能减排。
同时，阀门定位器还可以与控制系统进行联动，实现自动化的管道控制，提高生产效率和运行安全性。
总的来说，阀门定位器通过精确控制阀门执行器的运动，配备传感器监测阀门状态，以及智能化的管道控制，实现了对阀门位置的精准控制和管道系统的自动化运行。
它在工业生产中发挥着重要的作用，为生产运行提供了可靠的保障。
希望通过本文的介绍，您对阀门定位器的工作原理有了更深入的了解。
阀门定位器的原理、作用
阀门定位器的原理、作用
阀门定位器是控制阀的主要附件。
它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与控制器输出信号之间的一一对应关系。
因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。
该控制系统的操纵变量是阀门定位器去执行机构的输出信号。
（1）用于对调节质量要求高的重要调节系统，以提高调节阀的定位精确及可靠性。
（2）用于阀门两端压差大（△p>1MPa）的场合。
通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。
（3）当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。
（4）被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。
（5）用于大口径（Dg》100mm）的调节阀，以增大执行机构的输出推力。
（6）当调节器与执行器距离在60m以上时，用定位器可克服控制信号的传递滞后，改善阀门的动作反应速度。
（7）用来改善调节阀的流量特性。
（8）一个调节器控制两个执行器实行分程控制时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调节。
ND9000系列智能阀门定位器的原理和应用
ND 9000™系列智能电气阀门定位器的原理和应用李宝华摘要：ND 9000™是美卓-耐莱斯（METSO-Neles ）的一种采用32位ARM RISC 微处理器、性能先进、智能和可靠性结合的高端智能电气阀门定位器，2003年产品首次发布，2010年推出增强的故障诊断、在线诊断以及控制性能改善的新版本，可在metso FieldCare™ 系统和美卓设备管理解决方案支持下进行控制阀预测性维护。
ND 9000系列为模块化结构、坚固耐用设计，有本安、隔爆（Ex d ）类型和支持HART 、Profibus-PA 、Ff 等现场总线通信以及FDT 开放性平台，适用各种工业过程控制阀的气动执行机构。
关键词：ND9000™；智能电气阀门定位器；原理；应用引言ND 9000™是一种采用32位ARM RISC 微处理器、性能先进、智能和可靠性结合的高端智能电气阀门定位器，是芬兰美卓公司（METSO ）旗下美卓自动化的阀门业务的耐莱斯（Neles ）公司2003年首发的智能产品。
美卓公司是一家全球化的供货商，以领先的技术为矿山、建筑、自动化、制浆、造纸、电力以及石油、天然气等工业的可持续发展提供支持。
业务机构遍布全球50多个国家，共有雇员约30000人，2012年度的销售额超过75亿欧元，其中美卓自动化分部的年销售额占12%。
2013年10月1日美卓集团被拆分为二个公司，美卓制浆造纸和电力分部将组建新公司维美德（V almet ）；矿山与建筑，自动化分部则继续在美卓旗下运营。
美卓自动化-耐莱斯研发生产阀门定位器产品由来已久，上世纪七十年代开始有NP 4气动阀门定位器和NE 4电气阀门定位器，1990年推出新的电气阀门定位器NE 7，1996年推出数字式电气阀门定位器ND 800，2001年开始在ND 800基础上研发新一代智能电气阀门定位器，至2003年发布ND 9000系列，2009年增加ND 9000系列的不锈钢外壳隔爆型，到2010年推出增强的故障诊断、在线诊断以及具有鲁棒性、控制性能改善的ND 9000系列新版本，可在metso FieldCare™ 系统或Metso V alve Manager™系统（美卓设备管理解决方案）支持下进行在线诊断的控制阀预测性维护。
neles定位器工作原理及调校
• 5 基本调校 （1）接通气源和输入信号，注意极性。 （2）设置输入信号的高或低限2%，即4.3mA调 节零点螺母直到执行器慢慢地到达关闭位置，当 信号改变4%，时阀门应稍微打开一点。 （3）设定输入信号20mA，则阀门应当完全打 开，开度在100%，阀门在98%的位置，即 19.7mA时，阀门也应完全开启，否则的话，则调 整量程电位器即可，逆时针调节增大量程，顺时 针调节减小量程。 （4）零点和量程的调整是相互影响的，因此 以上的调整应当重复几次，直到符合要求为止。
• 机械方面故障 （1）输入信号改而执行器无动作 ●气源压力太低 ●膜片损坏 ●导向阀堵塞 ●换向块密封泄漏 ●定位器和执行器之间的连接管缆，换 向块，凸轮有错误 ●执行器或阀门卡死 ●节流孔堵赛
• 工作原理
• 喷感嘴受平衡臂上的力矩。当输入信号增 加时，则力平衡臂靠近喷嘴背压升高，这 将引起膜片活塞（8）、平衡臂（5）和阀 杠（44.2）向下移动，导向阀（44.1）把压 缩空气S经通道C2分配到执行器活塞的上侧， 在经通道C1由导向阀排除，执行器活塞移 动直到平衡状态，在这个点上该执行器的 位置正好与输入信号相对应。 • （81）是机械调整，而量程调整（35.8） 属于电气调整。
• 2 技术规范 输入信号：4~20mA DC，0~20mA DC 分程范围：4~12mA，12~20mA 输入电阻（最大）：190Ω 反馈轴旋转角度（最大）：90° 旋转角度与输入信号关系：线性 气源压力：0.14~0.8MPa 气压影响：<%/10kPa 环境温度：-25~+85℃ 空气消耗量（最大）：0.9m3/h
Neles NE724阀门定位器原理
•
该定位器是由芬兰Neles自动化公司生产的NE724系列电 气阀门定位器，用于单作用、双作用阀门的定位，电气阀 门定位器是自动化过程控制中，执ห้องสมุดไป่ตู้器的关键部件，它的 好坏直接影响到调节阀系统能否正常工作. 该电气阀门定位器是基于力矩平衡原理工作的，见图1。 动力线圈位于永久磁铁磁场中，并在平衡臂上输入一个电 流信号，产生成比例的扭矩。反馈弹簧（41）产生一个与 执行器位置成比例的联轴器（26）反馈轴，（20）凸轮、 把相应的位移传递到反馈弹簧（41）的末端的杠杆（33） 来传递的。
智能阀门定位器实际中的应用

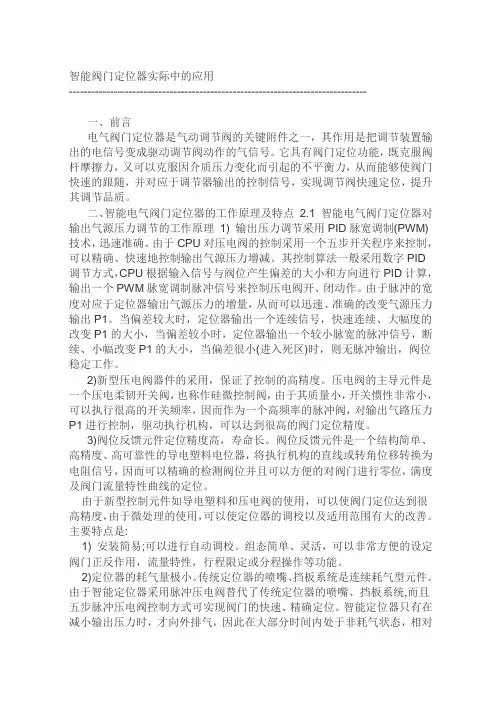

智能阀门定位器实际中的应用--------------------------------------------------------------------------------一、前言电气阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。
它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。
二、智能电气阀门定位器的工作原理及特点2.1 智能电气阀门定位器对输出气源压力调节的工作原理1) 输出压力调节采用PID脉宽调制(PWM)技术，迅速准确。
由于CPU对压电阀的控制采用一个五步开关程序来控制，可以精确、快速地控制输出气源压力增减。
其控制算法一般采用数字PID 调节方式，CPU根据输入信号与阀位产生偏差的大小和方向进行PID计算，输出一个PWM脉宽调制脉冲信号来控制压电阀开、闭动作。
由于脉冲的宽度对应于定位器输出气源压力的增量，从而可以迅速、准确的改变气源压力输出P1。
当偏差较大时，定位器输出一个连续信号，快速连续、大幅度的改变P1的大小，当偏差较小时，定位器输出一个较小脉宽的脉冲信号，断续、小幅改变P1的大小，当偏差很小(进入死区)时，则无脉冲输出，阀位稳定工作。
2)新型压电阀器件的采用，保证了控制的高精度。
压电阀的主导元件是一个压电柔韧开关阀，也称作硅微控制阀，由于其质量小，开关惯性非常小，可以执行很高的开关频率，因而作为一个高频率的脉冲阀，对输出气路压力P1进行控制，驱动执行机构，可以达到很高的阀门定位精度。
3)阀位反馈元件定位精度高，寿命长。
阀位反馈元件是一个结构简单、高精度、高可靠性的导电塑料电位器，将执行机构的直线或转角位移转换为电阻信号，因而可以精确的检测阀位并且可以方便的对阀门进行零位，满度及阀门流量特性曲线的定位。
智能阀门定位器的简要原理说明
智能阀门定位器的简要原理说明
1.传感器测量阀门位置：智能阀门定位器通过安装在阀门上的传感器，来实时测量阀门的位置。
常见的传感器有角度传感器和位置传感器，它们
会随着阀门的移动而输出相应的电信号。
2.信号处理与转换：传感器输出的电信号被智能阀门定位器内部的电
路进行处理和转换。
这些电路通常包括放大、滤波和数字信号处理等功能，将传感器的电信号转换为可供控制系统使用的数字信号。
3.控制算法：智能阀门定位器内部搭载了控制算法，用于基于传感器
输出的信号来计算和控制阀门的位置。
这些算法可以根据不同的应用需求
来实现阀门的打开、关闭或者调节。
4.位置反馈：智能阀门定位器通过控制机构将计算得到的位置指令传
达给阀门，然后通过传感器对阀门位置进行反馈。
这个反馈机制可以用于
验证阀门是否达到目标位置，以获取位置的准确性和可靠性。
5.与控制系统的通信：智能阀门定位器通常具有与控制系统进行通信
的能力，以便实现远程监控和控制。
它可以通过各种通信接口将阀门位置
数据传输给控制系统，并接收控制系统的指令进行相应的位置调整。
智能阀门定位器的工作原理是基于传感器测量阀门位置，将其转换为
数字信号，然后通过控制算法来实现阀门位置的控制。
该设备可应用于各
种工业领域，例如化工、石油、天然气和水处理等，能够提高阀门的精确
性和稳定性。
同时，智能阀门定位器还具有实时监控和远程控制的能力，
提高了维护和管理的便利性。
压电阀结构原理及其在智能阀门定位器中的应用
压电阀结构原理及其在智能阀门定位器中的应用智能阀门定位器的气动部件一般由电-气转换器和气动放大器组成。
电-气转换器主要使用两类技术：基于非对称构造晶体的压电效应材料的压电阀技术，通常接受数字信号(电脉冲)产生两位动作气动输出；基于电磁原理和气动喷嘴/挡板机构的I/P转换器技术，通常接受模拟电信号产生连续动作气动输出。
德国Siemens的SIPARTPS SP2和美国NelesMetso的ND9000的智能阀门定位器，采用的是压电阀结构的电-气转换器；而美国Fisher的DVC6000、德国SAM-SON373X、日本阿自倍尔SVP3000等阀门定位器，采用的是喷嘴挡板结构的电-气转换器。
这两种结构的电-气转换器，代表了目前国际上智能定位器的主流。
压电阀是利用压电材料的压电效应来实现阀的动作的一种新型控制阀，它具有精度高、相应快、功耗小、寿命长、结构紧凑等优点。
介绍常用的几种压电阀的结构和工作过程，以及带压电阀的智能阀门定位器的气路结构，并以Siemens的SIPART SP2智能阀门定位器为例，阐述采用压电阀技术的智能阀门定位器的工作原理。
1、压电阀的结构及工作原理压电阀基于逆压电效应原理工作，具有节能低功率(驱动电流仅10MA)、精密微型化、高速响应和耐用性好的显著特点，也易于阀门定位器全数字化。
目前，智能阀门定位器气动部件中的压电阀组件，大都由德国贺尔碧格(hoerbiger)公司生产，主要采用P9系列压电阀片和P20系列压电阀组件，Siemens公司的PS2使用的压电阀组件也是向贺尔碧格定制的。
以贺尔碧格公司的压电阀为例，介绍其结构和工作原理。
①直动式压电阀压电阀的原理是利用压电材料在电场作用下的变形，来实现气动阀的进气口的开启和关闭。
微型直动式换向阀结构如图1所示:图1直动式压电阀的结构及工作原理压电阀中间的弯曲部件为压电材料组成的压电片。
压电片的结构为极薄的弹性金属片两面粘结而成的压电晶体，在压电片的两个工作面上真空镀膜形成两个电极，利用压电片在电场作用下的变形，来实现微型气路两位式开关换向。
