运控课设——直流电动机调速系统设计
直流电动机调速系统设计1 设计任务1.1 主要任务（1）设计出三相全控桥式整流电路拓扑结构； （2）设计出触发系统和功率放大电路；（3）采用开环控制、转速单闭环控制、转速外环+电流内环控制；（4）器件选择：晶闸管选择、晶闸管串联、并联参数选择、平波和均衡电抗器选择、晶闸管保护设计。
1.2 初始条件用晶闸管整流器供电的V-M 系统，主电动机额定功率。
直流电机铭牌参数：U N =220V, I N =55A, n N =1000r/min ，电枢回路总电阻R=1Ω，Ce=0.192*min/r ，电磁时间常数：T1=0.00167s ，机电时间常数：Tm =0.075s ，额定转速时的给定电压：Unm =10V2 设计思路转速、电流双闭环调速系统属于多环控制系统。
目前都采用由内向外，一环包围一环的系统结构。
每一闭环都设有本环的调节器，构成一个完整的闭环系统。
设计多环系统的一般方法是，由内环向外环一环一环地进行设计。
对双闭环调速系统而言，先从内环（电流环）开始，根据电流控制要求，确定把电流环校正为哪种典型系统，按照调节对象选择调节器及其参数。
设计完电流环后，就把电流环等效成一个小惯性环节，作为转速环的一个组成部分，然后用同样的方法进行转速环的设计。
然后通过MATLAB 进行动态分析，根据分析情况更改实现方案，对参数进行调整等。
在转速、电流双闭环调速系统中，既要控制转速，实现转速无静差调节，又要控制电流使系统在充分利用电动机过载能力的条件下获得最佳过渡过程，其关键是处理好转速控制与电流控制之间的关系，就是将二者分开，用转速调节器ASR 调节转速，用电流调节器ACR 调节电流。
ASR 与ACR 之间实现串级连接，即以ASR 的输出电压Ui 作为电流调节器的电流给定信号，再用ACR 的输出电压Uc 作为晶闸管触发电路的移相控制电压。
从闭环反馈的结构看，转速环在外面为外环，电流环在里面为内环。
为了获得良好的静、动态性能，转速和电流两个调节器一般都采用具有输入、输出限幅电路的PI 调节器，且转速与电流都采用负反馈闭环。
VM双闭环直流调速系统设计说明
目录第一章.双闭环直流调速系统的工作原理 (02)1.1晶闸管-电动机直流调速系统 (02)第二章.控制系统的设计 (03)2.1设计容和要求 (03)2.2双闭环直流调速系统的组成 (03)2.3 主电路参数设计 (04)2.4晶闸管的触发电路 (07)2.5双闭环调速系统的组成和设计 (09)第三章.基于MATLAB/SIMULINK的调速系统的仿真 (14)3.1电流环的动态结构图以与仿真图 (14)3.2双闭环直流调速结构图以与仿真图 (15)设计总结 (18)参考文献 (19)V-M转速直流双闭环直流调速系统摘要本次设计利用晶闸管等器件设计了一个V-M转速、电流双闭环直流调速系统。
通过分析直流双闭环调速系统的组成，设计出系统的电路原理图。
该系统中设置了电流检测环节、电流调节器以与转速检测环节、转速调节器，构成了电流环和转速环，前者通过电流元件的反馈作用稳定电流，后者通过转速检测元件的反馈作用保持转速稳定，最终消除转速偏差，从而使系统达到调节电流和转速的目的。
采用工程设计的方法对直流双闭环调速系统的电流和转速两个调节器进行设计，先设计电流调节器，然后将整个电流环看作是转速调节系统的一个环节，再来设计转速调节器。
遵从确定时间常数、选择调节器结构、计算调节器参数、校验近似条件的步骤一步一步的实现对调节器的具体设计。
关键词：双闭环转；速调节器；电流调节器第一章双闭环直流调速系统的工作原理1.1晶闸管-电动机直流调速系统图1.1是V-M系统的简单原理图。
图中V是晶闸管变流装置，可以是单相、三相或更多相数，半波、全波、半控、全控等类型，通过调节触发装置GT的控制电压U c来移动触发脉冲的相位，以改变整流电压U d，从而实现平滑调速。
由于V-M系统具有调速围大、精度高、动态性能好、效率高、易控制等优点，且已比较成熟，因此已在世界各主要工业国得到普遍应用。
-+图1.1 晶闸管-电动机直流调速系统（V-M系统）但是，晶闸管还存在以下问题：（1）由于晶闸管的单向导电性，给系统的可逆运行造成困难；（2）由于晶闸管元件的过载能力小，不仅要限制过电流和反向过电压，而且还要限制电压变化率（d u/d t）和电流变化率(d i/d t)，因此必须有可靠的保护装置和符合要求的散热条件；（3）当系统处于深调速状态，即在较低速下运行时，晶闸管的导通角小，使得系统的功率因数很低，并产生较大的谐波电流，引起电网电压波形畸变，对电网产生不利影响；（4）由于整流电路的脉波数比直流电动机每对极下的换向片数要小得多，因此，V-M 系统的电流脉动很严重。
VM双闭环直流调速系统设计说明书

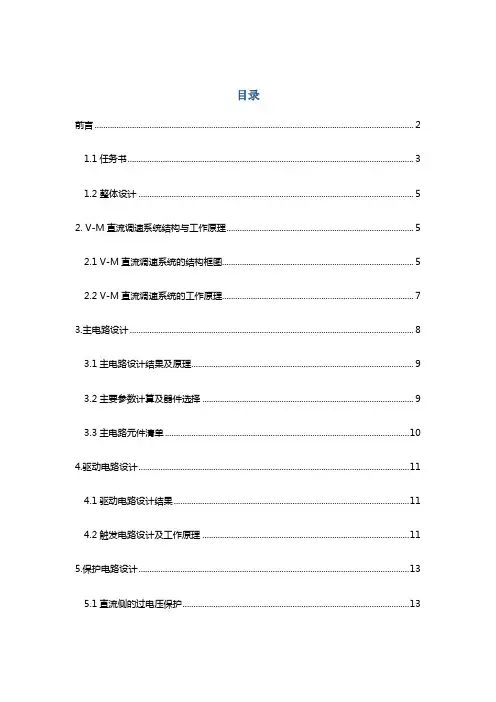

目录前言 (2)1.1任务书 (3)1.2 整体设计 (5)2. V-M直流调速系统结构与工作原理 (5)2.1 V-M直流调速系统的结构框图 (5)2.2 V-M直流调速系统的工作原理 (7)3.主电路设计 (8)3.1主电路设计结果及原理 (9)3.2主要参数计算及器件选择 (9)3.3主电路元件清单 (10)4.驱动电路设计 (11)4.1驱动电路设计结果 (11)4.2触发电路设计及工作原理 (11)5.保护电路设计 (13)5.1直流侧的过电压保护 (13)5.3保护电路元件清单 (14)设计总结 (15)参考文献 (16)电气原理总图 (17)前言转速，电流反馈操纵的直流调速系统是静，动态性能优良，应用最广的直流调速系统。
关于常常正反转运行的调速系统，如龙门刨床，可逆轧钢机等，缩短起动（或制动）过渡进程中，希望始终维持电流（电磁转矩）为许诺的最大值，使调速系统以最大的加（减）速度运行。
当达到稳固转速时，最好使电流当即降下来，使电磁转矩与负载转矩相平稳，从而迅速转入稳态运行。
这种理想的启动电流呈矩形波，转速按线性增加。
这是在最大电流（转矩）受限制时调速系统所能取得的最快的起动（制动）进程。
1.1任务书1.技术要求：（1）该调速系统能进行滑腻的速度调剂，负载电机可逆运行，具有较宽的调速范围（D≥10）,系统在工作范围内能稳固工作（2）系统静特性良好，无静差（静差率S≤2）（3）动态性能指标；转速超调量δ<8%，电流超调量δ<5%，动态速降∆n≤10%，调速系统的过渡进程（调剂时刻）t s≤1s(4) 系统在5%负载以上转变的运行范围内电流持续（5）调剂系统中设置有过电压，过电流等爱惜，而且有制动方法2设计内容：（1）依照题目的技术要求，分析论证并确信主电路的结构形式和闭环调速系统的组成，画出系统组成的原理图（2）调速系统主电路元件的确信及其参数计算（包括有变压器，电力电子器件，平波电抗器与爱惜电路）（3）绘制V—M双闭环直流可逆调速系统的电气原理图（4）整理设计数据资料，课程设计总结。
V M双闭环直流调速系统课程设计报告
实训报告课程名称：专业实训专业：班级：学号：姓名：指导教师：成绩：完成日期： 2015 年 1月15 日任务书1 单闭环直流调速系统主电路设计单闭环直流调速系统是指只有一个转速负反馈构成的闭环控制系统。
在电动机轴上装一台测速发电机SF ,引出与转速成正比的电压U f 与给定电压U d 比较后,得偏差电压ΔU ,经放大器FD ,产生触发装置CF 的控制电压U k ,用以控制电动机的转速,如图所示。
直流电机，额定电压20V ，额定电流7A ，励磁电压20V ，最大允许电流40A 。
整流变压器额定参数的计算为了保证负载能正常工作，当主电路的接线形式和负载要求的额定电压确定之后，晶闸管交流侧的电压U 2只能在一个较小的范围内变化，为此必须精确计算整流变压器次级电压U 2。
（1）二次侧相电流和一次侧相电流在精度要求不高的情况下，变压器的二次侧相电压U 2的计算公式： 几种整流线路变压器电压计算系统参数，如表所示。
表 几种整流线路变压器电压计算系统电路模式单相全波单相桥式三相半波三相桥式A C所以变压器二次侧相电压为：21.35200.930U V =⨯÷=变压器的二次侧电流I 2的计算公式： 几种整流线路变压器电流I d /I 2系数，如表。
表 几种整流线路变压器电流Id/I2电路模式 电阻性负载电感性负载单相全控桥 1 三相全控桥查表得，1A =。
变压器的二次侧电流：27d I I A ==变压器的一次侧电流I 1的计算公式：一次侧电流：2112/7302200.95I I U U A =*=⨯÷= （2）变压器容量整流电路为单相桥式，取121m m m ===。
二次容量：22221307210S m U I W ==⨯⨯= 一次容量：111112200.95209S mU I W ==⨯⨯= 平均计算容量：121()209.52S S S W =+= 整流器件晶闸管的参数计算及选择额定电压U TN 、电流I TN 、功率P TN 。
lab电机实验 直流电动机V-M调速系统
À 九、实验报告页见最后。实验完成后由老师签字。报
告完成后可撕下该页上交。
实验报告记录： 电压V 电流A 转矩Nm 转速r/min 功率kW
4．转速、电流双闭环直流电动机V-M调速系统静 特性的测试。
①在停车状态下，把可控整流装置给定电位器逆时针转到0；把控制 面板上的切换开关拨至“恒流”。 ②整定数字闭环调节器的参数：键盘（或电位器）给定，转速给定 1500， P参数＝1，I参数＝12，其余自定。 ③按数字闭环调节器的“运行”键，电机将起动并最终空载稳定运行， 读取并记录此时的电压、电流、转速、转矩、功率，逐步增加负 载至额定负载，在不同的负载下读取并记录电压、电流、转速、 转矩、功率；实验点数不少于6点（含空载）。测得给定 1500r/min时的闭环系统静特性。 ④改变数字闭环调节器的给定转速参数值，重复上面的步骤，分别测 得给定在1200，900时的闭环系统静特性。
五、直流斩波稳压电源简要操作说明
斩波电源有两路输出电压可调的直流输出： ① 0～250VDC，2A，用于 供给直流电动机的励磁； ② 0～100VDC，4A，用于供给 同步电机的励磁。
设备上电前先把两个电位器旋到输出最小位置（逆时针方向旋转），上电 后再根据需要调节电位器。仪器上可分别读到输出的电压、电流值。
八、实验操作及实验说明
1． 接线、查线。
• • • • 认识此次实验所使用的仪器、设备， 在实验报告的相应栏目中记录仪器设备及电机的型号及主要额ห้องสมุดไป่ตู้参数。 按实验线路图完成接线。 由老师查线确认接线正确后才可继续往下进行。
实验报告(一)
1．直流电动机铭牌值： 额定电压 V 额定功率 kW 额定电流 A 额定转速 r/min 额定励磁电流 A
vm双闭环直流调速系统

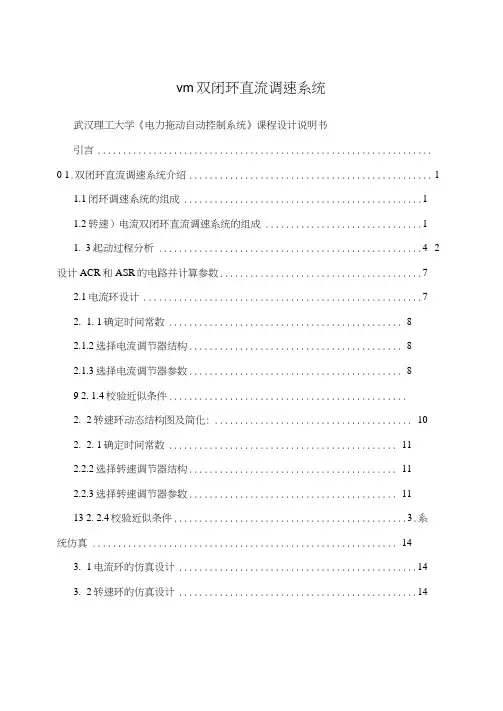

vm双闭环直流调速系统武汉理工大学《电力拖动自动控制系统》课程设计说明书引言..................................................................0 1.双闭环直流调速系统介绍 (1)1.1闭环调速系统的组成 (1)1.2转速）电流双闭环直流调速系统的组成 (1)1.3起动过程分析 (42)设计ACR和ASR的电路并计算参数 (7)2.1电流环设计 (7)2.1. 1确定时间常数 (8)2.1.2选择电流调节器结构 (8)2.1.3选择电流调节器参数 (8)9 2. 1.4校验近似条件...............................................2.2转速环动态结构图及简化: (10)2.2. 1确定时间常数 (11)2.2.2选择转速调节器结构 (11)2.2.3选择转速调节器参数 (11)13 2. 2.4校验近似条件.............................................. 3.系统仿真 (14)3.1电流环的仿真设计 (14)3.2转速环的仿真设计 (14)3.3双闭环直流调速系统的仿真设计 ................................. 164.设计心得: ......................................................... 18参考资料 (19)武汉理工大学《电力拖动自动控制系统》课程设计说明书f j\言在工业生产中，许多生产机械为了满足生产工艺要求，需要改变工作速度:例如，金属切削机床，由于工件的材料、被加工的尺寸和精度的要求不同，速度就不同。
另外轧钢机，因为轧制品种和材料厚度的不同，也要求采用不同的速度。
生产机械的调速方法可以采用机械的方法取得，但是机械设备的变速机构较复杂，所以在现代电力拖动中，大多数采用电气调速方法。
v-m直流调速课程设计
v-m直流调速课程设计一、课程目标知识目标：1. 理解V-M直流调速系统的基本原理与结构；2. 掌握V-M直流调速系统中速度调节、电流调节的基本方法；3. 学会分析V-M直流调速系统的性能指标，如稳态误差、动态响应等。
技能目标：1. 能够运用所学的理论知识，设计简单的V-M直流调速系统；2. 能够运用相应的仿真软件，对V-M直流调速系统进行模拟与调试；3. 能够解决实际应用中V-M直流调速系统出现的常见问题。
情感态度价值观目标：1. 培养学生对电力电子技术及其应用的兴趣，激发学生的创新意识；2. 培养学生具备团队协作精神，提高沟通与交流能力；3. 增强学生面对工程技术问题的责任感，树立正确的工程伦理观念。
课程性质：本课程为专业核心课程，旨在帮助学生掌握V-M直流调速系统的基本理论和实践技能，提高解决实际工程问题的能力。
学生特点：学生具备一定的电力电子基础，具有较强的学习能力和动手能力，对新技术和新方法充满好奇心。
教学要求：结合学生的特点，注重理论与实践相结合，强调知识的应用性和实践性。
通过课程学习，使学生能够将所学知识应用于实际工程问题中，提高学生的综合素养。
课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. V-M直流调速系统原理- 介绍V-M直流调速系统的组成及工作原理；- 分析V-M直流调速系统的数学模型；- 探讨电机在不同运行状态下的调速性能。
2. V-M直流调速系统设计方法- 速度调节方法：比例、积分、微分控制；- 电流调节方法：PWM控制技术；- 系统设计方法：系统参数的整定与优化。
3. V-M直流调速系统性能分析- 稳态性能分析：稳态误差、稳态响应；- 动态性能分析：动态响应、过渡过程；- 系统稳定性分析：奈奎斯特稳定判据、根轨迹法。
4. V-M直流调速系统实践应用- 介绍常见的V-M直流调速系统实例；- 分析实际应用中存在的问题及解决方案；- 指导学生运用仿真软件进行系统模拟与调试。
电力拖动课程设计v-m直流调速系统
电力拖动课程设计v-m直流调速系统————————————————————————————————作者：————————————————————————————————日期：题 目： V-M 双闭环不可逆直流调速系统设计初始条件：1．技术数据：晶闸管整流装置:Rrec=0.032Ω，Ks=45—48。
负载电机额定数据：P N =90KW ，U N =440V ，I N =220A,n N =1800r/min ，Ra=0。
088Ω，λ=1.5.系统主电路:R ∑=0.12Ω，Tm=0.1s2．技术指标稳态指标：无静差（静差率s≤2， 调速范围 D≥10 ）动态指标:电流超调量：i δ≤5%，起动到额定转速时的超调量：n δ≤8%，（按退饱和方式计算）要求完成的主要任务:1．技术要求:(1) 该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥10）,系统在工作范围内能稳定工作。
(2） 系统静特性良好，无静差（静差率s≤2）（3) 动态性能指标：转速超调量n δ＜8%,电流超调量i δ＜5％,动态速降Δn≤8-10％,调速系统的过渡过程时间（调节时间）t s ≤1s 。
（4) 系统在5%负载以上变化的运行范围内电流连续。
（5) 调速系统中设置有过电压、过电流等保护，并且有制动措施。
2．设计内容：(1) 根据题目的技术要求，分析论证并确定主电路的结构型式和闭环调速系统的组成，画出系统组成的原理框图。
（2) 调速系统主电路元部件的确定及其参数计算(包括有变压器、电力电子器件、平波电抗器与保护电路等）。
(3) 动态设计计算：根据技术要求，对系统进行动态校正，确定ASR 调节器与ACR 调节器的结构型式及进行参数计算，使调速系统工作稳定,并满足动态性能指标的要求。
（4) 绘制V —M 双闭环直流不可逆调速系统的电气原理总图（要求计算机绘图）。
（5) 整理设计数据资料，课程设计总结，撰写设计计算说明书。
