第八章_Ecotect应用之六遮挡与投影分析
2.3、塔楼对楼间区域遮挡的投影分析
结果分析：
从上面的统计图表可以明显的看出，在冬至日这天，楼间区域被 遮挡的各种情况。 当塔楼处于最北侧的时候，遮挡最严重；而经过设计的退台 塔楼（6a）除了10：00-13：00之间遮挡较小，其余时间和处在最 北侧的塔楼十分近似。 退后30米的塔楼（4a）与双子塔楼（5a）对楼间区域的遮挡都较 小；但退后30米的塔楼在上午和下午时间遮挡更小；而双子塔楼 在中午的时间遮挡最小。 考虑到实际情况中，人们更多的是在上午和下午在楼间区域活 动，因此退后30米的塔楼设计更有利于人们在楼间区域的活动与 健康。
2.3、塔楼对楼间区域遮挡的投影分析
将区域“外部”、 “house” 、 “a” 、“b” 、 “bb”打开。其他 区域均关闭。 点击计算菜单栏的 太阳轨迹图，计算 遮挡，得到在最北 侧的塔楼对楼间区 域的投影图。如左 图。
2.3、塔楼对楼间区域遮挡的投影分析
点击遮挡分析对话 框的显示菜单栏下 按日期制表。如图
2.3、塔楼对楼间区域遮挡的投影分析
此图为4a即退后30 米的塔楼在楼间区域的 投影图。
2.3、塔楼对楼间区域遮挡的投影分析
此图为退后30米的 塔楼在楼间区域的冬 至日投影统计表。
2.3、塔楼对楼间区域遮挡的投影分析
此图为6a即退台塔楼 在楼间区域的投影图。
2.3、塔楼对楼间区域遮挡的投影分析
3a投射光线如图：
2.1、塔楼高度与遮挡分析
关闭区域“3a”，打开区域“4a”。该区域代表 了，a塔楼整体向南移动30米后的情况。如图：
2.1、塔楼高度与遮挡分析
4a遮阳和投影计算后如图：
该曲面的最低 点的高度大概为 55米。
2.1、塔楼高度与遮挡分析
基于Ecotect_分析的养老院户外活动场地景观优化更新
基于Ecotect分析的养老院户外活动场地景观优化更新郑一1，魏龙1，郭瑞芳2*（1聊城大学农学与农业工程学院，山东聊城252000；2聊城大学美术与设计学院，山东聊城252000）摘要:以山东省聊城市盛世千岛山庄颐养中心为例，总结养老院内户外活动场地景观现状问题，通过Ecotect软件量化分析聊城当地的气象资料、养老院内热环境及风环境情况等，直观地展示出养老院内户外景观所存在的问题，依据Ecotect软件量化分析结果，合理优化户外景观，为养老院户外景观提供设计策略，以促进养老院户外景观给老年人带来的积极的影响。
关键词:软件分析；养老院；景观设计随着人口老龄化进程不断加快，养老院室内外基础设施已基本完善，老年人对精神层面的富足有了更高的追求，更加渴望亲近自然。
现阶段，养老院户外基础设施虽已趋于完善，但其户外景观环境存在一定的缺失，不利于提升老年人身心健康发展，因此对养老院现存户外景观环境的更新改造研究尤为重要。
以山东省聊城市典型养老院———盛世千岛山庄颐养中心为例，通过采用实地研究以及查询气候信息等方式，深度剖析养老院户外活动场地景观现存问题，并利用Ecotect生态仿真软件建立养老院内的基础模型并加以定量研究，把场地内所得信息变成了客观的图像数据，从而科学合理地实施场地内生态景观优化改造，营造一个具有生态疗愈功能且有人文关怀的养老院户外景观环境，提升老年人的生活环境品质。
1研究背景1.1人口老龄化背景联合国人口老龄化标准规定，当一个地区60岁及以上人口达到该地区总人口的10%以上，该地区进入老龄化社会。
根据我国最新一次即第七次全国人口普查数据显示：我国60岁及以上人口占全国总人口的18.70%[1]，该数据说明中国已步入老龄化社会，且预计到2035年，中国将进入超老龄化社会。
中国老年人口结构的变化，说明随着社会经济、科技以及医疗水平的迅速发展，人民的生活水平不断改善，老龄化进程也在不断加速。
其中山东的老龄化在全国首屈一指，具有代表性。
ecotect教程
单中调用。自定义设置对话框用于配置软件的全局初始设置和参数。 模型设置（Model Settings）：这一命令可以启动模型设置对话框，也可以从模型菜
单中调用。模型设置对话框用于配置模型中相关的设置和参数。
主工具条（Main Toolbar）
第三部分，依次是：材质属性、时间表管理器、区域管理器。 材质属性（Material Properties）：这一命令可以启动材质管理对话框，也可以从模型
ANALYSIS (分析视图)
分析视图：这一视 图页面主要用来显 示和控制Ecotect中 的各项计算和分析。 为了便于对照分析 结果与计算模型， 分析页面也可以以 浮动的形式独立于 主界面之外。
Report(报表视图)
报表视图：这一视图页面可以以表格、网页等形式显示模型中各对象物体的详细参数和信
菜单栏（Menu）
(5)Select(选择) ▪ 选择菜单主要包含了物体模式以及选择的相关命令。
菜单栏（Menu）
(6)Modify(修改)
▪ 修改菜单主要包含了各种模型修改以及调整的相关命 令。
菜单栏（Menu）
(7)Model(模型)
▪ 模型菜单主要包含了全局模型设置以及调整的相关命 令。
▪ 节点模式： ▪ 在 Ecotect 中创建的对象可通过以下两种方法进行编辑：更改对象的属性或处理对象 的节点。 ▪ 若要访问对象的节点以进行编辑，请双击该对象。
模型的建立和调整
概念
➢ 在 Ecotect 中，您需要考虑区域、父对象和子对象 ▪ 区域
▪ 是在 Ecotect 中进行分析的基本单元。区域也是所创建的各个模型图元的组织结构。
菜单栏（Menu）
(9)Help(帮助)
▪ 帮助菜单主要包含了软件的帮助文档、支持网站和论 坛相关信息的条用命令。
单中调用。模型设置对话框用于配置模型中相关的设置和参数。
主工具条（Main Toolbar）
第三部分，依次是：材质属性、时间表管理器、区域管理器。 材质属性（Material Properties）：这一命令可以启动材质管理对话框，也可以从模型
ANALYSIS (分析视图)
分析视图：这一视 图页面主要用来显 示和控制Ecotect中 的各项计算和分析。 为了便于对照分析 结果与计算模型， 分析页面也可以以 浮动的形式独立于 主界面之外。
Report(报表视图)
报表视图：这一视图页面可以以表格、网页等形式显示模型中各对象物体的详细参数和信
菜单栏（Menu）
(5)Select(选择) ▪ 选择菜单主要包含了物体模式以及选择的相关命令。
菜单栏（Menu）
(6)Modify(修改)
▪ 修改菜单主要包含了各种模型修改以及调整的相关命 令。
菜单栏（Menu）
(7)Model(模型)
▪ 模型菜单主要包含了全局模型设置以及调整的相关命 令。
▪ 节点模式： ▪ 在 Ecotect 中创建的对象可通过以下两种方法进行编辑：更改对象的属性或处理对象 的节点。 ▪ 若要访问对象的节点以进行编辑，请双击该对象。
模型的建立和调整
概念
➢ 在 Ecotect 中，您需要考虑区域、父对象和子对象 ▪ 区域
▪ 是在 Ecotect 中进行分析的基本单元。区域也是所创建的各个模型图元的组织结构。
菜单栏（Menu）
(9)Help(帮助)
▪ 帮助菜单主要包含了软件的帮助文档、支持网站和论 坛相关信息的条用命令。
太阳辐射
单层标准玻璃
有浅色窗帘 有中色窗帘 无遮挡
双层标准玻璃
有浅色窗帘
有中色窗帘
0.48
0.22
0.7
四、透过玻璃窗的太阳辐射的热量计算
透过玻璃窗的太阳辐射得热量计算，应考虑到窗框的存在，采用玻璃 的实际有效面积和阳光实际的照射面积。
HGS (SSGDi xs SSGd ) SC x f F (I Di g Di xs I d g d ) SC x f F
(1 r ) 2 (1 a) 2 、 r 1 2 2 1 r (1 a)
(1 r ) 2 (1 a) 1 r 2 (1 a) 2
双层半透明薄层的吸收率、反射率、透过率分别为： c1 1 1
1 2 1 1 2
qa qca qra
其中 式中
To 4 Ta 4 To 4 Ta 4 qra Cb oa Cb o ra (t0 ta ) 100 100 100 100
、 c 2 1 2
1 1 2
2 12 2 、c 1 1 、 c 1 2 1 2
§2-4 室外空气综合温度

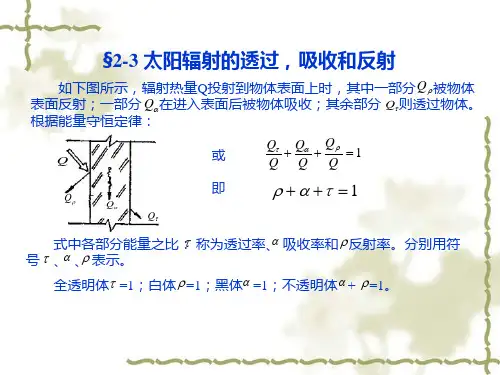

建筑维护结构的外表面除与室外空气发生热交换外，还会受到太阳 辐射的作用，其中包阔太阳直射辐射、天空散射辐射，地面反射辐射以 及大气长波辐射和来自地面的长波辐射。如下图所示
d ——半透明薄层的厚度，mm；
I 0 exp K L 消光系数。 ——
辐射强度被吸收的百分比为
a 1 I 1 exp K L I 0
06 光环境分析
3、设置分析网格
二维网格的使用
Fit Grid in Current Axis (2D)
Fit Grid Extents in All Axis (3D) Form Fit in Current Axis (2D)
申杰制作，请勿用于商业用途及网络上传
3、设置分析网格（二维面网格）
1、二维网格首先是一个计算区域 的界定和计算内容的有限化和离 散化；
第六部分
- 光环境分析 -
申杰制作，请勿用于商业用途及网络上传
1、建筑光学基础知识
光是建筑环境的重要组成部分，优秀的采光设计可以提高建筑的使用舒适度，减少照明和 空调能耗。 人的需求是最基本的，它包括作业功效、视觉舒适、社会交往、心情和氛围、健康、安全 和愉悦等方面的内容； 建筑的要求包括形式、构图、风格、标准和法规等方面的内容； 经济和环境的要求包括设备、维护、运行、能量和环境等方面的内容。
Ecotect 中对于数据类型 和显示比例以及显示变线 变化级数的控制。
在后面增加的部分 会讲解更加详细的网 格知识。
操作演示
申杰制作，请勿用于商业用途及网络上传
4、自然光采光系数分析
操作演示
申杰制作，请勿用于商业用途及网络上传
5、计算网格介绍
申杰制作，请勿用于商业用途及网络上传
5、计算网格介绍
国标中的室外临界照度 我国的建筑采光设计标准（GB/T 50033—2001）中采用的是室外临界照 度的概念，它是全年每天平均有10小时能达到或超过的照度，这一数据 按5类光气候分区而有所不同。
区别和联系 室外临界照度和设计天空照度本质上都是室外照度，但其不完全相同，设计天空照度更接近正常使用中的情况，而 室外临界照度则是一个最低限度。
ecotect教程
Ecotect 提供了一系列的建筑热环境分析功能，其中涵盖了室内温度、舒适度、 得热和负荷等储多内容，借助于这些分析，建筑师可以了解和掌握建筑的主要热性
能特点，并在此基础上对设计方案进行各种比较和优化从而找出最佳的发展方向。
围护结构得热分析 逐月能耗分析
被动组分得热分析 温度分布分析
光环境分析
Ecotect 可以针对各种自然采光和人工照明环境作精确地分析和评估，同时给出 包括采光系数、照度和亮度在内的一系列标准控制指标参数，另外还可以将模型输 出到Radiance对各种复杂的光环境作进一步的分析。
喷射声学射线
射线和颗粒的传播
反射物覆盖
动画声音颗粒
建造成本： ECOTECT中使用的每种材料都可以赋予资金和现行维护 成本，以及内含能源和二氧化其碳它排功放能数据等。这样就能支持详细建 造成本和环境成本跟踪，并支持在设计或施工过程的任何阶段即刻 生成成本列表。
资源管理：模型中的器具和材料在运行过程中可消耗或产生资源。 ECOTECT可以生成全年累积资源使用图表，用以比较电能消耗量和光 电流产生量(photovoltaic generation),或者耗水量与降水储存量。
菜单栏（Menu）
(9)Help(帮助)
▪ 帮助菜单主要包含了软件的帮助文档、支持网站和论 坛相关信息的条用命令。
主工具条（Main Toolbar）
。 第一部分，依次是：新建、打开、保存、打印
第四部分，依次是：后退、前进、帮助。
主工具条（Main Toolbar）
自定义设置、模型设置。 自定义设置（Preferences）：这一命令可以启动自定义设置对话框，也可以从文件菜
模型的建立和调整
概念 ▪ 热区域
▪ 热区域假定为建筑内的一个封闭区域。因此，必须由形成楼板、墙、天花板或屋顶的 平面对象完全封闭。
能特点，并在此基础上对设计方案进行各种比较和优化从而找出最佳的发展方向。
围护结构得热分析 逐月能耗分析
被动组分得热分析 温度分布分析
光环境分析
Ecotect 可以针对各种自然采光和人工照明环境作精确地分析和评估，同时给出 包括采光系数、照度和亮度在内的一系列标准控制指标参数，另外还可以将模型输 出到Radiance对各种复杂的光环境作进一步的分析。
喷射声学射线
射线和颗粒的传播
反射物覆盖
动画声音颗粒
建造成本： ECOTECT中使用的每种材料都可以赋予资金和现行维护 成本，以及内含能源和二氧化其碳它排功放能数据等。这样就能支持详细建 造成本和环境成本跟踪，并支持在设计或施工过程的任何阶段即刻 生成成本列表。
资源管理：模型中的器具和材料在运行过程中可消耗或产生资源。 ECOTECT可以生成全年累积资源使用图表，用以比较电能消耗量和光 电流产生量(photovoltaic generation),或者耗水量与降水储存量。
菜单栏（Menu）
(9)Help(帮助)
▪ 帮助菜单主要包含了软件的帮助文档、支持网站和论 坛相关信息的条用命令。
主工具条（Main Toolbar）
。 第一部分，依次是：新建、打开、保存、打印
第四部分，依次是：后退、前进、帮助。
主工具条（Main Toolbar）
自定义设置、模型设置。 自定义设置（Preferences）：这一命令可以启动自定义设置对话框，也可以从文件菜
模型的建立和调整
概念 ▪ 热区域
▪ 热区域假定为建筑内的一个封闭区域。因此，必须由形成楼板、墙、天花板或屋顶的 平面对象完全封闭。
《太阳辐射》课件
监测设备
使用太阳辐射监测设备，如太 阳辐射计和紫外线指数计，可 以实时监测太阳辐射的强度。
气象预报
气象部门会发布紫外线指数预 报，提醒公众当天的太阳辐射 强度和防护建议。
网络查询
通过查询网络上的紫外线指数 查询系统，可以了解当前和未 来一段时间内的紫外线强度。
个人感受
根据个人感受和皮肤反应，也 可以大致判断太阳辐射的强度
吸收
地面吸收太阳辐射的量取决于地 面的性质，如土壤、草地、水面 的吸收能力各不相同。
太阳辐射在地球表面的分布
纬度分布
随着纬度的升高，太阳辐射的强 度逐渐减弱。
经度与海拔分布
同一纬度上，太阳辐射的分布还受 到经度和海拔的影响。
时间分布
一天中，太阳辐射的强度在中午时 分达到最大，早晚较小。一年中， 夏季接收到的太阳辐射较多，冬季 较少。
太阳辐射对地球的影响
太阳辐射是地球气候变化的主要驱动力，通过影响地球的温度和气候系统，对人类 生活产生深远影响。
太阳辐射中的紫外线有助于杀菌、预防佝偻病等，但过量的紫外线会导致皮肤癌等 疾病。
太阳辐射中的红外线有助于维持地球的温度，但过量的红外线会导致温室效应等环 境问题。
02
太阳辐射的传输
太阳辐射在大气中的传
演化也具有重要意义。
03
技术创新
太阳辐射研究促进了太阳能利用技术的发展和创新，推动了新能源产业
的发展，有助于减少对化石燃料的依赖，降低温室气体排放，为应对全
球气候变化做出贡献。
THANK YOU
感谢观看
太阳辐射的波长范围覆盖了从紫外、 可见光、红外线直到微波的所有波段 。
太阳辐射的来源与组成
太阳辐射主要来源于太阳内部的 核聚变反应，释放出大量的能量
使用太阳辐射监测设备，如太 阳辐射计和紫外线指数计，可 以实时监测太阳辐射的强度。
气象预报
气象部门会发布紫外线指数预 报，提醒公众当天的太阳辐射 强度和防护建议。
网络查询
通过查询网络上的紫外线指数 查询系统，可以了解当前和未 来一段时间内的紫外线强度。
个人感受
根据个人感受和皮肤反应，也 可以大致判断太阳辐射的强度
吸收
地面吸收太阳辐射的量取决于地 面的性质，如土壤、草地、水面 的吸收能力各不相同。
太阳辐射在地球表面的分布
纬度分布
随着纬度的升高，太阳辐射的强 度逐渐减弱。
经度与海拔分布
同一纬度上，太阳辐射的分布还受 到经度和海拔的影响。
时间分布
一天中，太阳辐射的强度在中午时 分达到最大，早晚较小。一年中， 夏季接收到的太阳辐射较多，冬季 较少。
太阳辐射对地球的影响
太阳辐射是地球气候变化的主要驱动力，通过影响地球的温度和气候系统，对人类 生活产生深远影响。
太阳辐射中的紫外线有助于杀菌、预防佝偻病等，但过量的紫外线会导致皮肤癌等 疾病。
太阳辐射中的红外线有助于维持地球的温度，但过量的红外线会导致温室效应等环 境问题。
02
太阳辐射的传输
太阳辐射在大气中的传
演化也具有重要意义。
03
技术创新
太阳辐射研究促进了太阳能利用技术的发展和创新，推动了新能源产业
的发展，有助于减少对化石燃料的依赖，降低温室气体排放，为应对全
球气候变化做出贡献。
THANK YOU
感谢观看
太阳辐射的波长范围覆盖了从紫外、 可见光、红外线直到微波的所有波段 。
太阳辐射的来源与组成
太阳辐射主要来源于太阳内部的 核聚变反应，释放出大量的能量
ecotect日照大寒日三小时日照计算
ecotect日照大寒日三小时日照计算【篇一：日照分析报告参数规定】西安市日照审核管理规定（试行）一、日照分析对象1、居住类：居住用地内的住宅(zhùzhái)、老人公寓、集体宿舍、大、中、小院校的学生宿舍。
2、文教卫生类：中、小学校的教学楼（教学用房），幼儿园及托儿所的活动室及寝室，医院病房楼和休（疗）养建筑。
二、日照分析对象应满足的日照标准1、住宅和集体宿舍等应满足大寒日不少于2小时日照标准。
（大寒日日照分析有效时段为8：00-16:00）2：医院的病房楼、休（疗）养建筑，中、小学的教学楼，老年公寓，幼儿园，托儿所等特殊建筑应满足冬至日不少于3小时日照标准（陕西省城市规划管理技术规定）。
（冬至日日照分析有效时段为9：00-15:00）3、在原有建筑外增加设施不应使受其遮挡的分析对象原有日照标准降低。
4、拟建地块北侧地块为居住、医疗卫生、教育用地时，如该地块为多层控制区，则用地红线北侧12米应满足日照标准要求，如该地块为高层控制区，则用地红线北侧15米应满足日照标准要求；拟建地块北侧为道路时，应保证道路红线或绿线北侧建筑最小退让距离处满足日照标准要求。
（具体退让距离参照《陕西省城市规划管理技术规定》执行）5、每套住宅以该户型主要朝向为主朝向，每套住宅至少应有一个居住空间能获得日照,当一套住宅中居住空间总数超过四个时,其中应有二个获得日照。
（居住空间指除厨房、餐厅、储藏室、卫生间以外的房间）6、日照的有效时间指累计日照时间，以大寒日为标准(biāozhǔn)分析时，累计日照时间不得超过2个连续时间段；以冬至日为标准分析时，累计日照时间不得超过3个连续时间段。
7、日照分析应采用众智日照分析软件8.2或8.2以上版本。
三、日照分析参数标准2、阳历日期：与当年的阴历日期对应3、阴历日期：当年的大寒日（或冬至日）4、有效日照时间：大寒日：8:00-16:00（太阳时），冬至日：9:00-15:00（太阳时）6、采样时间间隔为5分钟，局部放大分析时，可采用1分钟采样时间间隔。
