化学传感器介绍
化学传感器及其应用前景
化学传感器及其应用前景随着现代科学技术的不断发展，化学传感器已经成为一种重要的检测和测量手段。
化学传感器可以将化学物质的特性转换为电子信号，使得我们能够及时地得知物质的化学组成和变化。
它在许多领域都有广泛的应用，如环境保护、医学诊断、食品安全、工业监测等。
本文将重点介绍化学传感器的基本原理、分类及其在各个领域中的应用前景。
一、化学传感器的基本原理化学传感器是一种能够检测、感知、转换化学信号并将其转换为电信号输出的器件。
它主要由传感元件、信号转换电路及显示元件组成。
传感元件一般由化学材料制成，其具体结构和性质可以根据不同的检测对象进行设计和调整。
当传感元件与待检测物质发生化学反应时，会产生一定的电信号，这个信号经过信号转换电路的放大和处理后，就可以转化为我们常见的数字或模拟信号，最终通过显示元件进行显示或记录。
二、化学传感器的分类化学传感器按照其信号转换方式可以分为电化学传感器、光学传感器和热传感器等。
其中，电化学传感器是应用最广泛的一种化学传感器，其原理是在电极表面发生氧化还原反应，从而产生电信号，可用于检测pH值、溶液中离子浓度、生物分子等。
光学传感器则是将化学反应所产生的物理诱导变化转化成光信号的一种传感器，其优点是灵敏度高，对待检物质的响应快，适用于检测气体浓度、食品中的成分等。
热传感器则是根据待测物质在温度上的吸收、散发，反映物质的化学状态和浓度等，其优点是响应快，适用范围比较广，适用于检测温度变化、食品中的不洁物质等。
三、化学传感器在环境保护中的应用环境保护是化学传感器应用最广泛的领域之一。
如在水质监测中，可以利用电化学传感器对水中的硝酸盐、亚硝酸盐等离子进行定量检测，以保障饮用水、生态水体的安全；在大气污染监测中，可以利用光学传感器或挥发性有机物传感器检测空气中的污染物，发现有毒无害的气体和浓度；在土壤中，可以利用微型化学传感器、智能传感器检测土壤中的pH值、含水率等多个物理参数，判断其中的污染物质。
化学传感器的类型及其应用领域
化学传感器的类型及其应用领域化学传感器是一种可以测量化学物质浓度或化学反应速率的器件。
它们广泛应用于环境监测、医学诊断、食品质量控制和工业过程控制等领域。
化学传感器通常由感受层、转换元件和信号处理电路组成。
感受层是一种响应于化学物质的材料，可以被一种物理或化学变化所改变。
转换元件将感受层的响应转化为电信号，以便进行测量和分析。
信号处理电路负责将电信号转换为数字信号，并进行数据分析和解释。
根据感受层的材料和检测对象的不同，化学传感器可以分为多种类型。
下面将介绍几种常见的化学传感器及其应用领域。
1. 光学传感器光学传感器使用光学现象来检测化学物质。
其中最常见的是荧光传感器。
荧光传感器利用化学物质对荧光的影响来检测其浓度和性质。
荧光传感器具有高灵敏度、高选择性和实时监测等优点，并被广泛应用于药物筛选、细胞成像、生物分析和环境监测等领域。
2. 电化学传感器电化学传感器是一种测量电流或电压的器件，用于测量化学物质的浓度或反应速率。
其中最常见的是离子选择性电极。
离子选择性电极可以选择性地响应一种特定的离子，并将其浓度转化为电信号。
离子选择性电极具有高灵敏度、较快的响应速度和易于使用等优点，并被广泛应用于水质监测、环境监测和医疗诊断等领域。
3. 气体传感器气体传感器是一种用于检测气体浓度的器件。
其中，最常见的是半导体气体传感器。
半导体气体传感器利用气体分子的吸附作用改变半导体的导电性，从而检测气体的浓度。
半导体气体传感器具有高灵敏度、实时监测和易于集成等优点，并被广泛应用于空气监测、汽车排放控制和煤气泄漏探测等领域。
4. 生物传感器生物传感器是一种专门用于检测生物分子的器件。
其中最常见的是生物传感器芯片。
生物传感器芯片利用生物分子和感受器之间的互作用来检测生物分子的存在和浓度。
生物传感器芯片具有高灵敏度、快速检测和多路分析等优点，并被广泛应用于生物医学研究、药物筛选和生物分析等领域。
综上所述，化学传感器具有广泛的应用领域和潜在的市场需求。

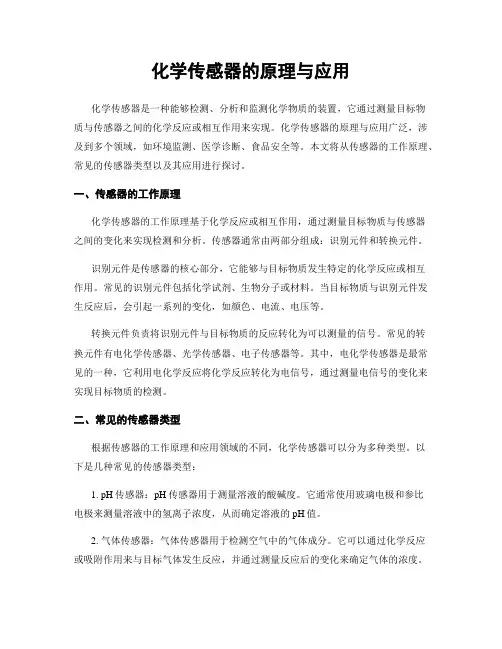

化学传感器的原理与应用
化学传感器的原理与应用化学传感器是一种能够检测、分析和监测化学物质的装置，它通过测量目标物质与传感器之间的化学反应或相互作用来实现。
化学传感器的原理与应用广泛，涉及到多个领域，如环境监测、医学诊断、食品安全等。
本文将从传感器的工作原理、常见的传感器类型以及其应用进行探讨。
一、传感器的工作原理化学传感器的工作原理基于化学反应或相互作用，通过测量目标物质与传感器之间的变化来实现检测和分析。
传感器通常由两部分组成：识别元件和转换元件。
识别元件是传感器的核心部分，它能够与目标物质发生特定的化学反应或相互作用。
常见的识别元件包括化学试剂、生物分子或材料。
当目标物质与识别元件发生反应后，会引起一系列的变化，如颜色、电流、电压等。
转换元件负责将识别元件与目标物质的反应转化为可以测量的信号。
常见的转换元件有电化学传感器、光学传感器、电子传感器等。
其中，电化学传感器是最常见的一种，它利用电化学反应将化学反应转化为电信号，通过测量电信号的变化来实现目标物质的检测。
二、常见的传感器类型根据传感器的工作原理和应用领域的不同，化学传感器可以分为多种类型。
以下是几种常见的传感器类型：1. pH传感器：pH传感器用于测量溶液的酸碱度。
它通常使用玻璃电极和参比电极来测量溶液中的氢离子浓度，从而确定溶液的pH值。
2. 气体传感器：气体传感器用于检测空气中的气体成分。
它可以通过化学反应或吸附作用来与目标气体发生反应，并通过测量反应后的变化来确定气体的浓度。
3. 生物传感器：生物传感器利用生物分子与目标物质的特异性相互作用来实现检测。
常见的生物传感器包括酶传感器、抗体传感器等，它们可以用于医学诊断、生物学研究等领域。
4. 光学传感器：光学传感器利用光的吸收、发射、散射等特性来实现目标物质的检测。
它可以通过测量光的强度、颜色等参数来确定目标物质的浓度或性质。
三、化学传感器的应用化学传感器在各个领域都有广泛的应用。
以下是几个典型的应用案例：1. 环境监测：化学传感器可以用于监测大气中的污染物、水体中的重金属离子等。
化学生物传感器
化学生物传感器化学生物传感器是一种关键的分析工具，可以将化学和生物学相结合，实现对生物分子的高效、灵敏和选择性检测。
它在医学、环境保护、食品安全等领域具有广泛的应用前景。
本文将介绍化学生物传感器的原理、分类及其在不同领域的应用。
一、原理化学生物传感器是基于传感技术和生物学识别元素的协同作用实现分析检测的一种器件。
其主要原理是在传感器表面固定生物识别分子，并通过与目标分子的特异性识别产生信号变化，从而实现对目标分子的定量或定性检测。
二、分类根据传感机制和信号转换方式的不同，化学生物传感器可以分为光学传感器、电化学传感器和质谱传感器等多种类型。
1. 光学传感器光学传感器是利用光学信号进行检测的一类传感器。
常见的光学传感器包括荧光传感器、表面增强拉曼散射传感器和纳米颗粒传感器等。
通过测量荧光强度、散射光强度或吸收光谱的变化，可以实现对目标分子的检测和分析。
2. 电化学传感器电化学传感器是利用电化学信号进行检测的一类传感器。
常见的电化学传感器包括电化学发光传感器、电化学阻抗传感器和电化学免疫传感器等。
通过测量电流、电压或电阻等电化学信号的变化，可以实现对目标分子的测定。
3. 质谱传感器质谱传感器是利用质谱技术进行检测的一类传感器。
质谱传感器可以实现对目标分子的高灵敏度和高选择性的检测，广泛应用于生物分析、环境监测和食品安全等领域。
三、应用化学生物传感器在不同领域都有着广泛的应用。
1. 医学应用化学生物传感器在医学领域具有重要的应用价值。
例如，通过检测体液中的生物标志物，可以实现早期诊断和治疗监测。
化学生物传感器还可以应用于药物筛选和药物释放控制等方面，为药物研发和治疗提供重要支持。
2. 环境保护化学生物传感器在环境监测和环境保护方面发挥着重要作用。
例如，通过测定水体中的污染物浓度，可以实时监测水质，并采取相应的措施进行净化和治理。
化学生物传感器还可以应用于大气污染物的检测和土壤重金属的监测等领域。
3. 食品安全化学生物传感器在食品安全领域也具有重要的应用前景。
《化学传感器》课件
化学传感器的优势
1 高灵敏度
化学传感器可以检测极低 浓度的目标物质，具有非 常高的灵敏度。
2 快速响应
化学传感器可以实时监测 目标物质的变化，具有快 速响应的特点。
3 可选择性
化学传感器可以通过调整 感受元件的特性，实现对 特定目标物质的选择性检 测。
化学传感器的发展趋势
1
无线传感器网络
2
无线传感器网络的发展将使得大规模化
《化学传感器》PPT课件
欢迎大家来到本次《化学传感器》的PPT课件！在本课程中，我们将介绍化学 传感器的定义、工作原理、分类、应用领域、优势以及发展趋势，以及结论 和要点。让我们一起探索这个令人兴奋的领域！
化学传感器的定义
化学传感器是一种能够探测和测量化学分子、离子或其他化学物质的装置。它们通过特定的化学反应将目标物 质转化为可测量的信号，提供重要的定量和定性信息。
பைடு நூலகம்
学传感器网络实时监测在不同领域的应
用成为可能。
3
纳米技术应用
纳米技术的发展将为化学传感器带来更 高的灵敏度、选择性和稳定性。
多功能化
未来的化学传感器将具备多种功能，可 以同时检测多个目标物质或具备更复杂 的测量能力。
结论和要点
• 化学传感器是一种能够探测和测量化学分子、离子或其他化学物质的装置。 • 化学传感器利用感受元件与目标物质的相互作用，产生与目标物质浓度相关的测量信号。 • 化学传感器在环境监测、生命科学和食品安全等领域有重要应用。 • 化学传感器具有高灵敏度、快速响应和可选择性等优势。 • 化学传感器的发展趋势包括纳米技术应用、无线传感器网络和多功能化。
化学传感器的工作原理
化学传感器利用特定的感受元件（通常是化学识别层或生物分子）与目标物 质之间的相互作用，触发物理或化学变化，产生与目标物质浓度相关的测量 信号。这些信号可以是光、电、热或其他形式。

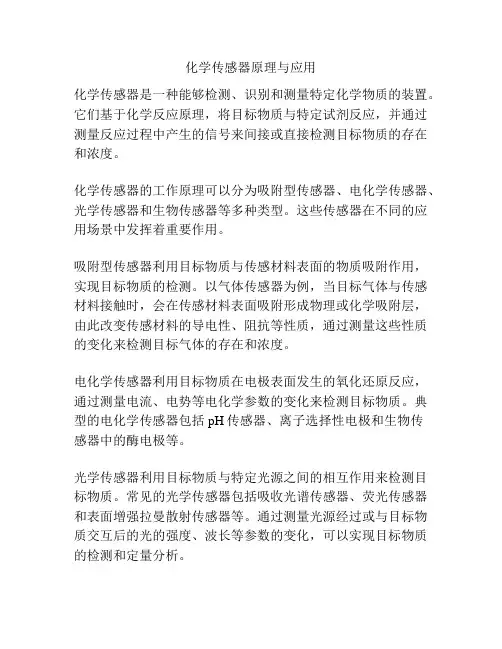

化学传感器原理与应用
化学传感器原理与应用化学传感器是一种能够检测、识别和测量特定化学物质的装置。
它们基于化学反应原理，将目标物质与特定试剂反应，并通过测量反应过程中产生的信号来间接或直接检测目标物质的存在和浓度。
化学传感器的工作原理可以分为吸附型传感器、电化学传感器、光学传感器和生物传感器等多种类型。
这些传感器在不同的应用场景中发挥着重要作用。
吸附型传感器利用目标物质与传感材料表面的物质吸附作用，实现目标物质的检测。
以气体传感器为例，当目标气体与传感材料接触时，会在传感材料表面吸附形成物理或化学吸附层，由此改变传感材料的导电性、阻抗等性质，通过测量这些性质的变化来检测目标气体的存在和浓度。
电化学传感器利用目标物质在电极表面发生的氧化还原反应，通过测量电流、电势等电化学参数的变化来检测目标物质。
典型的电化学传感器包括pH传感器、离子选择性电极和生物传感器中的酶电极等。
光学传感器利用目标物质与特定光源之间的相互作用来检测目标物质。
常见的光学传感器包括吸收光谱传感器、荧光传感器和表面增强拉曼散射传感器等。
通过测量光源经过或与目标物质交互后的光的强度、波长等参数的变化，可以实现目标物质的检测和定量分析。
生物传感器是一类基于生物体或生物分子与目标物质相互作用的传感器。
例如，酶传感器通过测量酶与底物反应产生的电流、光信号等来检测目标物质，抗体传感器则利用抗体与特定抗原结合来实现目标物质的检测。
化学传感器在环境监测、食品安全、医学诊断和工业过程控制等领域具有广泛的应用。
例如，气体传感器可用于监测空气中的有害气体浓度，水质传感器可用于检测水中的污染物浓度，生物传感器可应用于临床诊断和药物筛选等。
总之，化学传感器利用化学反应原理和各种检测方法，能够快速、准确地检测目标物质的存在和浓度，具有重要的科研和实际应用价值。
化学传感器的原理与发展
化学传感器的原理与发展化学传感器作为一种重要的检测和监测工具，在现代科学和工程领域起着至关重要的作用。
本文将介绍化学传感器的原理和发展，以及其在不同领域中的应用。
一、化学传感器的原理化学传感器是一种能够将化学变量转化为可观测的信号输出的装置。
其原理基于感受物质与被检测化学物质之间发生的相互作用。
常用的化学传感器原理包括光学传感、电化学传感和生物传感。
（一）光学传感原理光学传感器利用感受物质的荧光、吸收等光物理性质变化来检测被检测物质。
例如，荧光探针可以通过受体与配体之间的结合来实现对特定物质的检测。
另外，光纤传感器也是一种常见的光学传感器形式，它通过光的传播和反射的改变来检测被测量的物质。
（二）电化学传感原理电化学传感器基于感受物质与被检测物质之间的电化学反应来实现检测。
常见的电化学传感器包括离子选择电极、氧传感器等。
离子选择电极通过选择性地响应特定离子的浓度变化来检测被测物质。
氧传感器则利用电化学氧化还原反应来测量氧气浓度。
（三）生物传感原理生物传感器通过利用生物体内的特定酶、抗体或DNA序列等生物分子与目标分子之间的特异性相互作用来实现检测。
常见的生物传感器包括酶传感器、免疫传感器等。
酶传感器通过酶与底物之间的反应来检测目标分子，而免疫传感器则利用抗体与抗原之间的特异性结合来实现检测。
二、化学传感器的发展历程化学传感器的发展经历了多个阶段，不断取得了突破和进展。
（一）早期传感器的发展早期的化学传感器多基于单个特定物质的检测，例如pH、溶解氧、离子浓度等。
这些传感器主要利用了化学反应和物理现象来实现检测。
（二）多参数传感器的出现随着科学技术的发展，多参数传感器开始出现。
这些传感器能够同时检测多个参数，如温度、湿度、气体浓度等。
多参数传感器的出现，大大拓展了传感器的应用领域。
（三）纳米技术在传感器中的应用近年来，纳米技术的快速发展为传感器的制备提供了新的途径。
纳米材料的引入，使得传感器具有更高的灵敏度和选择性。
化学传感器的原理与应用
化学传感器的原理与应用化学传感器是一种能够通过化学反应来检测特定化学物质浓度或性质的装置。
它们在许多领域中都有广泛的应用，如环境监测、食品安全、医学诊断等。
本文将介绍化学传感器的原理以及其在不同领域中的应用。
一、化学传感器的原理化学传感器的工作原理通常基于化学反应与信号转换之间的相互作用。
它们通常由两个主要部分组成：识别元件和转换元件。
1. 识别元件识别元件是化学传感器中最重要的部分之一，它能够与目标化学物质发生特异性的相互作用，并产生响应。
常见的识别元件包括化学反应物、光敏物质、生物分子等。
例如，针对氧气浓度的传感器可以使用氧敏感材料作为识别元件，当氧气与该材料发生反应时，其电导率或颜色会发生变化。
2. 转换元件转换元件将识别元件与输出信号之间进行转换。
常见的转换元件包括电极、光学器件、质谱仪等。
电极传感器是最常见的一种，它通过电位差或电流的变化来转换化学反应产生的信号。
而光学传感器则利用光的吸收、发射或散射等特性来转换信号。
二、化学传感器的应用1. 环境监测化学传感器在环境监测中起着重要的作用。
例如，空气质量传感器可以检测大气中有害气体的浓度，如二氧化硫、一氧化碳等。
水质传感器可以监测水中的pH值、溶解氧等重要指标，用于水源污染的监测与预警。
2. 食品安全食品安全是人们关注的热点问题之一，而化学传感器在食品安全中的应用也越来越广泛。
食品中的添加剂、农药残留、重金属等有害物质可以通过化学传感器进行快速检测。
此外，食品传感器还可以检测食品的新鲜度和质量，确保食品的安全与可靠。
3. 医学诊断化学传感器在医学诊断中有着极大的潜力。
例如，生化传感器可以检测人体内的生化指标，如血糖、尿酸等，用于糖尿病患者的监测与治疗。
免疫传感器可以检测特定抗原或抗体的存在，用于临床诊断与治疗。
4. 工业控制化学传感器在工业控制中被广泛应用，以监测各种化学物质的浓度和性质。
例如，在化工过程中，化学传感器可以用于控制反应物的添加量，保证生产的安全与稳定。
