平流式沉淀池的计算
平流式沉淀池的计算
某城市污水处置厂的最年夜设计流量Q max3/s，设计人口N=100000人，沉淀时间t=1.2h，无机械刮泥设备.之迟辟智美创作
要求：（1）画出平流式初沉池的草图；
（2）求平流式初沉池的各部份尺寸.
（主要参数：概况水力负荷q=2m3/m2··d；污泥斗为方斗，上口径边长为4500mm，下口径边长为500mm.）（1）草图
（2）[解]
(1)沉淀池的概况积：
A=Q max··3600/2=360m2
(2)沉淀区有效水深：
h2=q·t=2·
(3)沉淀区有效容积v1：
v1=Q max·t···3600=864m3
(4)沉淀池长度L：
L=v.t (20)
(5)沉淀池的总宽度B：
B=A/L=360/20=18m
(6)沉淀池的个数n：
n=B/b=18/4.5=4个
校核长宽比、长深比：
长宽比：L/b=20/4.5=4.4（4—5，符合要求） 长深比：L/h 2=20/2.4=8.3（8—12，符合要求）
(7)污泥区的总容积v ：
v=S ·N ··100000·2/1000=100m 3 每格污泥区的的容积v ′：
v ′=v/n=100/4=25m 3
(8)污泥斗的容积v 1：
(9)污泥斗以上梯形部份容积v 2： 校核：V 1＞V ′，26m 3，25m 3，符合要求
(10)沉淀池的总高度h ：
hm )('3
1212141s s s s h V ++=。
平流沉淀池
3.4.1 平流式沉淀池尺寸平流式沉淀池分设2座，每组设计流量：s m h m Q 33429.0=8.1545=74200= ； 沉淀时间T=2.0h ，沉淀池容积：W=QT=1545.8×2=3091.6m 3；考虑絮凝池尺寸，沉淀池池宽B=3.4×3+0.2×2=10.6m ；取沉淀池的有效水深：H=3.5m ，超高0.5m ，则池子总高度为4.0m ；沉淀池长：L=W/Bh=3091.6/(10.6×3.5)=83.3m ,取L=85m ；此时，沉淀池水平流速：v=L/3600T=85/（3600×2）=0.0118m/s=11.8mm/s在10～25mm/s 范围内。
沉淀池长宽比：L/B=85/10.6=8.02＞4，长深比：L/h=85/3.5=24.28＞10满足设计要求。
沉淀池放空时间以2小时计算，则放空管直径为：m T B L Hd 40.0=3600×25.3×85×6.10×7.0=7.0=5.05.0； 采用钢制DN500mm ，排泥管也采用同样的管径。
3.4.2 沉淀池水力条件复核每池中间设两道200mm 的隔墙将沉淀池分成三格，每格宽3.4m 。
水力半径：R=ω/χ=3.5×3.4/(3.5×2+3.4)=1.14m弗劳德数：F r =v 2/2g=0.01182/(2×9.81)=1.24×10-5 (在1×10-5～1×10-4之间)雷诺数：Re=vR/γ=0.0118×1.14/(1.007×10-6)=1.33×104 (在4000～15000之间) 沉淀池示意见下图：图3-3 平流沉淀池示意图3.4.3 沉淀池的进水设计进水采用穿孔墙布置，尽量做到在进水断面上水流的均匀分布，避免已形成的絮体破碎。
平流式沉淀池计算
平流式沉淀池计算平流式沉淀池是一种用于水处理的重要设备，其主要作用是通过重力沉淀将悬浮物从水中去除。
在水处理过程中，悬浮物的去除对于保护环境和提高水质有着至关重要的作用。
本文将从平流式沉淀池的工作原理、设计参数、计算方法、优化措施等方面进行介绍，以帮助读者更好地了解和应用平流式沉淀池。
一、工作原理平流式沉淀池的工作原理是利用重力的作用将悬浮物由上向下沉降，从而实现水中悬浮物的去除。
在沉淀池内，水从入口进入并形成水平流动，悬浮物随水流向下运动，在重力的作用下逐渐沉淀到底部。
清水则从池的上部流出，经过去除悬浮物的处理后进入下一处理单元。
二、设计参数设计平流式沉淀池需要考虑以下几个参数：1.水流速度：根据水中的悬浮物浓度和颗粒大小来确定水流速度，一般为0.3-1.0m/s。
2.水深和宽度比：水深和宽度比决定了平流式沉淀池的流动特性，一般为1:3-1:53.水力停留时间：水力停留时间是指水在沉淀池内停留的平均时间，通常为2-4小时。
三、计算方法1.沉淀速度计算：沉淀速度是指沉淀物的下降速度，一般通过实验测定得到。
常用的计算方法有斯托克斯公式和离心加速度计算法。
2.沉淀面积计算：沉淀面积是指沉淀池的有效沉淀面积，根据水力停留时间和水流速度来计算，一般可根据公式:S=A/(t*v)进行计算，其中S是沉淀面积，A是沉淀池的有效断面积，t是水力停留时间，v是水流速度。
3.设计高度计算：根据平流式沉淀池的水深和宽度比，以及给定的宽度和流量计算，可得到设计高度。
四、优化措施1.增加沉淀面积：通过增加沉淀池的有效面积，可以增加悬浮物的沉淀时间和沉淀效果。
2.添加沉淀剂：在适当的条件下，添加一定量的沉淀剂可以提高悬浮物的沉淀速度和沉淀效果。
3.定期清理和维护：定期对平流式沉淀池进行清理和维护，清除污泥和沉淀物，保持设备的正常运行。
综上所述，平流式沉淀池在水处理过程中起着重要的作用。
通过合理的设计和计算，可以提高平流式沉淀池的去除效果，从而达到保护环境和提高水质的目的。
平流式沉淀池的设计与计算

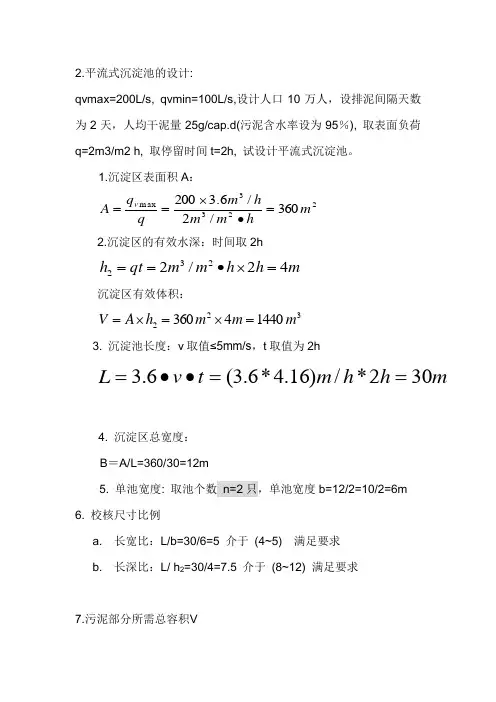

2.平流式沉淀池的设计:qvmax=200L/s, qvmin=100L/s,设计人口10万人，设排泥间隔天数为2天，人均干泥量25g/cap.d(污泥含水率设为95％), 取表面负荷 q=2m3/m2 h, 取停留时间t=2h, 试设计平流式沉淀池。
1.沉淀区表面积A ：2233m ax 360/2/6.3200m hm m h m q q A v =•⨯== 2.沉淀区的有效水深：时间取2hm h h m m qt h 42/2232=⨯•==沉淀区有效体积：32214404360m m m h A V =⨯=⨯=3. 沉淀池长度：v 取值≤5mm/s ，t 取值为2hm h h m t v L 302*/)16.4*6.3(6.3==••=4. 沉淀区总宽度：B ＝A/L=360/30=12m5. 单池宽度: 取池个数 n=2只，单池宽度b=12/2=10/2=6m6. 校核尺寸比例a. 长宽比：L/b=30/6=5 介于 (4~5) 满足要求b. 长深比：L/ h 2=30/4=7.5 介于 (8~12) 满足要求7.污泥部分所需总容积V设排泥间隔天数为2天，人均干泥量25g/cap.d ，污泥含水率95％，换算为湿污泥体积3351001000kg/m0.95)-(110002d cap 1025g/cap.d m V =⨯⨯⨯⨯= 8.每池污泥量 V/2=50m 39.污泥斗尺寸及其容积V 1泥斗倾角 60度， 泥斗斗底尺寸0.5×0.5m, 上口为6.0×6.0m 泥斗高度：h4’=(6.0-0.5) /2×tg60= 4.75 取5m ()2121,41h 31S S S S V •++••=V 1=1/3×h4’(A1+A2+(A1×A2)0.5)=0.33×5×(6.0×6.0+0.5×0.5+2265.0⨯)=64.76m 310. 污泥斗以上及其池底部分体积V’’V 2=(L1+L2)/2×h4’’×b=(30+6.0)/2×0.24×6.0=17.28 m 3 L1=30mL2=6.0mh4’’=(L1-L2)×0.02=(30-6.0) ×0.01=0.24m11.实际存泥体积V = V 1+V 2=64.76m 3+17.28 =82 m 3>50m 3 满足要求沉淀池总高度：超高h1:沉淀池高度一般为0.3m ；h3:缓冲层高度，无机械刮泥设备时为0.5m 。
沉淀池计算方法
沉淀池是分离悬浮物的一种常用处理构筑物。
用于生物处理法中作预处理的称为初次沉淀池。
对于一般的城市污水，初次沉淀池可以去除约30％的BOD5与55％的悬浮物。
设置在生物处理构筑物后的称为二次沉淀池，是生物处理工艺中的一个组成部分。
沉淀池常按水流方向来区分为平流式、竖流式及辐流式等三种。
为上述三种型式沉淀池的示意图。
1．平流式沉淀池池型呈长方形，废水从池的一端流人，水平方向流过池子，从池的另一端流出。
在池的进口处底部设贮泥斗，其它部位池底有坡度，倾向贮泥斗(图2-11a)。
2．竖流式沉淀池池型多为圆形，亦有呈方形或多角形的，废水从设在池中央的中心管进入，从中心管的下端经过反射板后均匀缓慢地分布在池的横断面上，由于出水口设置在池面或池墙四周，故水的流向基本由下向上。
污泥贮积在底部的污泥斗(图2-11b)。
3．辐流式沉淀池辐流式沉淀池亦称辐射式沉淀池。
池型多呈圆形，小型池子有时亦采用正方形或多角形。
池的进、出口布置基本上与竖流池相同，进口在中央，出口在周围。
但池径与池深之比，辐流池比竖流池大许多倍。
水流在池中呈水平方向向四周辐(射)流，由于过水断面面积不断变大，故池中的水流速度从池中心向池四周逐渐减慢。
泥斗设在池中央，池底向中心倾斜，污泥通常用刮泥(或吸泥)机械排除(图2-11c)。
沉淀池由五个部分组成即：进水区、出水区、沉淀区、贮泥区及缓冲区。
进水区和出水区的功能是使水流的进入与流出保持均匀平稳，以提高沉淀效率。
沉淀区是池子的主要部位。
贮泥区是存放污泥的地方，它起到贮存、浓缩与排放的作用。
缓冲区介于沉淀区和贮泥区之间，缓冲区的作用是避免水流带走沉在池底的污泥。
沉淀池的运行方式，有间歇式与连续式两种。
在间歇运行的沉淀池中，其工作过程大致分为三步：进水、静置及排水。
污水中可沉淀的悬浮物在静置时完成沉淀过程，然后由设置在沉淀池壁不同高度的排水管排出。
在连续运行的沉淀池中，污水是连续不断地流入与排出。
污水中可沉颗粒的沉淀是在流过水池时完成，这时可沉颗粒受到由重力所造成的沉速与水流流动的速度两方面的作用。
平流沉淀池设计计算
平流式沉淀池设计说明1构筑物设计说明1.1工程概况废水排放量为0.2m3/s，人数为80000人，悬浮物为350mg/l1.2设计依据及原则《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（GB18918-2002）1.3平流式沉淀池简述平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。
污水在池内按水平方向流动，从池一端流入，从另一端流出。
污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。
平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。
缺点是：占地面积大，排泥较困难[1]。
2平流式初沉池的设计计算[2]2.1设计参数（1）沉淀池的个数或分格数应至少设置2个，按同时运行计算。
（2）初沉池沉淀时间取1-2h，表面负荷取 1.5-2.5m3/（m2·h），沉淀效率为40%-60% 。
（3）设计有效水深不大于3.0m，多介于2.5-3.0之间。
（4）池（或分格）的长宽比不小于4，长深比采用8-12。
（5）池的超高不宜小于0.3m。
（6）池底坡度一般为0.01-0.02。
（7）泥斗坡度约为45°-60°。
（8）进口需设挡板，一般高出水面0.1-0.15m，浸没深度≥0.25m，一般取0.5-1.0m，距离进水口0.5-1.0m；出口也需设挡板，距离出水口0.25-0.5m，浸没深度0.3-0.4m，高出水面0.1-0.15m。
2.2设计计算设计采用2座沉淀池，计算尺寸如下：（1）悬浮物的去除率 η=94%%10035020350=⨯- （2）沉淀区总面积设计处理污水量 Q max =0.2 (m 3/s)=0.2⨯3600=720 (m 3/h)设表面负荷q=1.5m 3/（m 2·h ），沉淀时间t=2h A=5.1720q 3600Qmax==480(m 2)（3）沉淀池有效水深h 2=qt=2⨯1.5=3(m)（4）沉淀区有效容积v 。
(完整版)平流沉淀池设计计算
(完整版)平流沉淀池设计计算-CAL-FENGHAI.-(YICAI)-Company One1平流式沉淀池设计说明1构筑物设计说明1.1工程概况废水排放量为0.2m3/s，人数为80000人，悬浮物为350mg/l1.2设计依据及原则《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（GB18918-2002）1.3平流式沉淀池简述平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。
污水在池内按水平方向流动，从池一端流入，从另一端流出。
污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。
平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。
缺点是：占地面积大，排泥较困难[1]。
2平流式初沉池的设计计算[2]2.1设计参数（1）沉淀池的个数或分格数应至少设置2个，按同时运行计算。
（2）初沉池沉淀时间取1-2h，表面负荷取1.5-2.5 m3/（m2·h），沉淀效率为40%-60% 。
（3）设计有效水深不大于3.0m，多介于2.5-3.0之间。
（4）池（或分格）的长宽比不小于4，长深比采用8-12。
（5）池的超高不宜小于0.3m 。
（6）池底坡度一般为0.01-0.02。
（7）泥斗坡度约为45°-60°。
（8）进口需设挡板，一般高出水面0.1-0.15m ，浸没深度≥0.25m ，一般取0.5-1.0m ，距离进水口0.5-1.0m ；出口也需设挡板，距离出水口0.25-0.5m ，浸没深度0.3-0.4m ，高出水面0.1-0.15m 。
2.2设计计算设计采用2座沉淀池，计算尺寸如下：（1）悬浮物的去除率 η=94%%10035020350=⨯- （2）沉淀区总面积设计处理污水量 Q max =0.2 (m 3/s)=0.2⨯3600=720 (m 3/h)设表面负荷q=1.5m 3/（m 2·h ），沉淀时间t=2h A=5.1720q 3600Qmax ==480(m 2) （3）沉淀池有效水深h 2=qt=2⨯1.5=3(m)（4）沉淀区有效容积v 。
平流沉淀池计算公式
平流沉淀池计算公式1.平流沉淀池的设计原则：（1）流速的选择：在平流沉淀池中，流速是一个重要参数。
合理的流速可以保证颗粒物在污水中的充分沉降，并且避免泥沙的混浊现象。
通常来说，流速选择在0.3-0.6m/s之间。
（2）池长的确定：池长是通过污水流量来计算的。
池长的选择应该使水流能够充分停留在沉淀池中，以便颗粒物沉淀。
池长可根据公式计算：池长（L）=污水流量（Q）/流速（V）（3）水深的确定：水深是一个影响沉淀效果的重要参数。
水深的选择要根据入水水质、污水流量、池长等因素综合考虑。
过大的水深会导致水力停留时间过长，影响污泥颗粒的沉降效果。
过小的水深会导致水流速度过快，沉淀效果不理想。
一般来说，水深可选取0.8-1.2米之间。
（4）沉淀时间的计算：沉淀时间是指污水在沉淀池中停留的时间。
沉淀时间的长短会影响沉降效果。
通常来说，沉淀时间可根据公式计算：沉淀时间（t）=池长（L）/流速（V）2.平流沉淀池的沉降速度公式：v=(g×(ρp-ρf)×d^2)/(18×μ)其中，v为颗粒物的沉降速度，g为重力加速度，ρp为颗粒物的密度，ρf为介质（水）的密度，d为颗粒物的平均粒径，μ为介质（水）的动力粘度。
3.平流沉淀池的污泥回流比计算公式：污泥回流比（R）=回流泥浆量（Qr）/进水污泥浓度（C0）其中，回流泥浆量为回流污泥的流量，进水污泥浓度为进水中污泥的质量浓度。
污泥回流比的选择应综合考虑沉淀效果和经济性。
综上所述，平流沉淀池的计算公式涉及到池长、水深、流速以及沉降速度等参数的计算。
根据设计原则和需要，可以通过这些公式来确定各个参数的合理值，从而实现平流沉淀池的有效设计。
